Peugeot Partner (B9). Руководство - часть 313

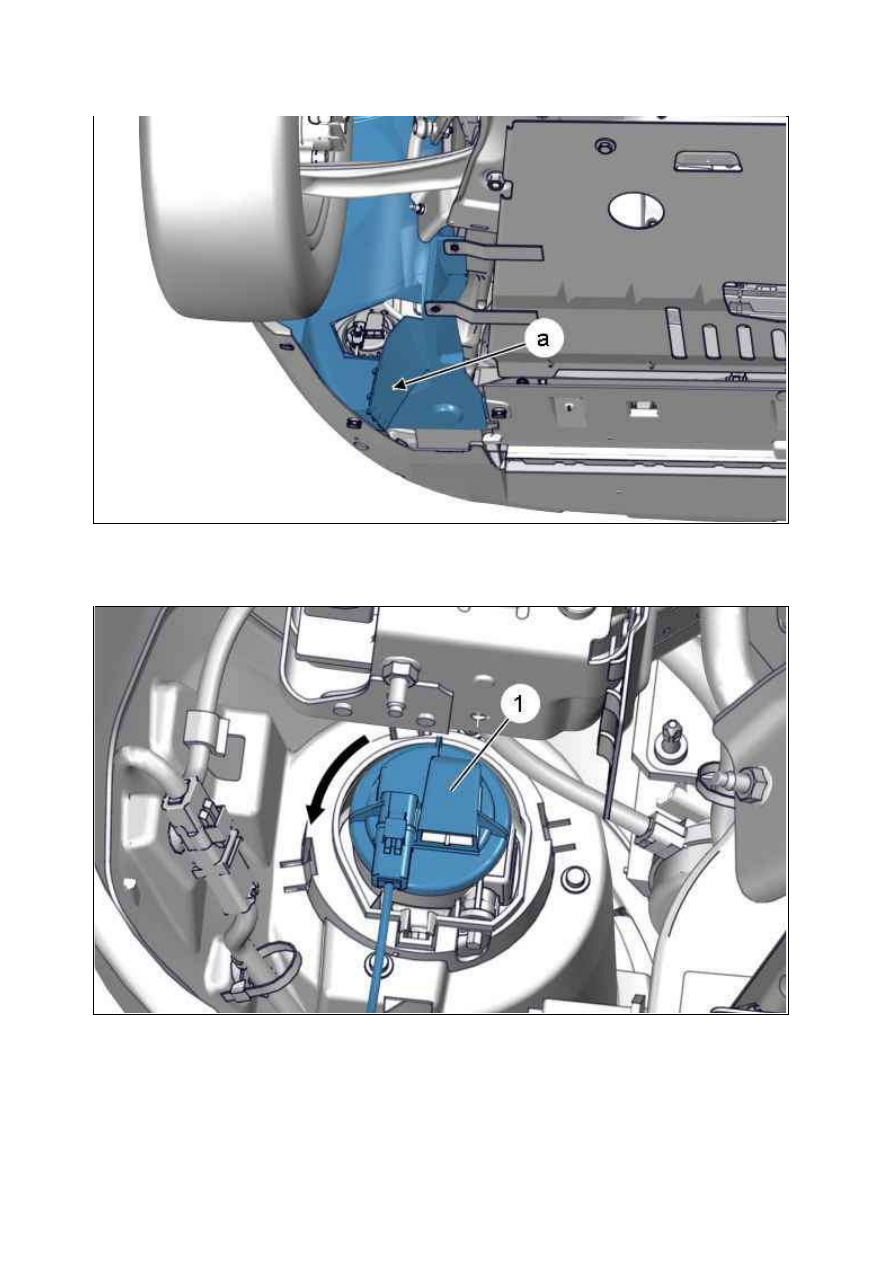

Отсоединить : Крышка доступа переднего брызговика (a) ; С помощью приспособления [1].

Повернуть на четверть оборота крышку (1) (Против часовой стрелки) (Как показано стрелкой ).
Освободить накладку (1).

Рисунок : C4AM0MGD

Рисунок : C5EM063D

18.01.2012

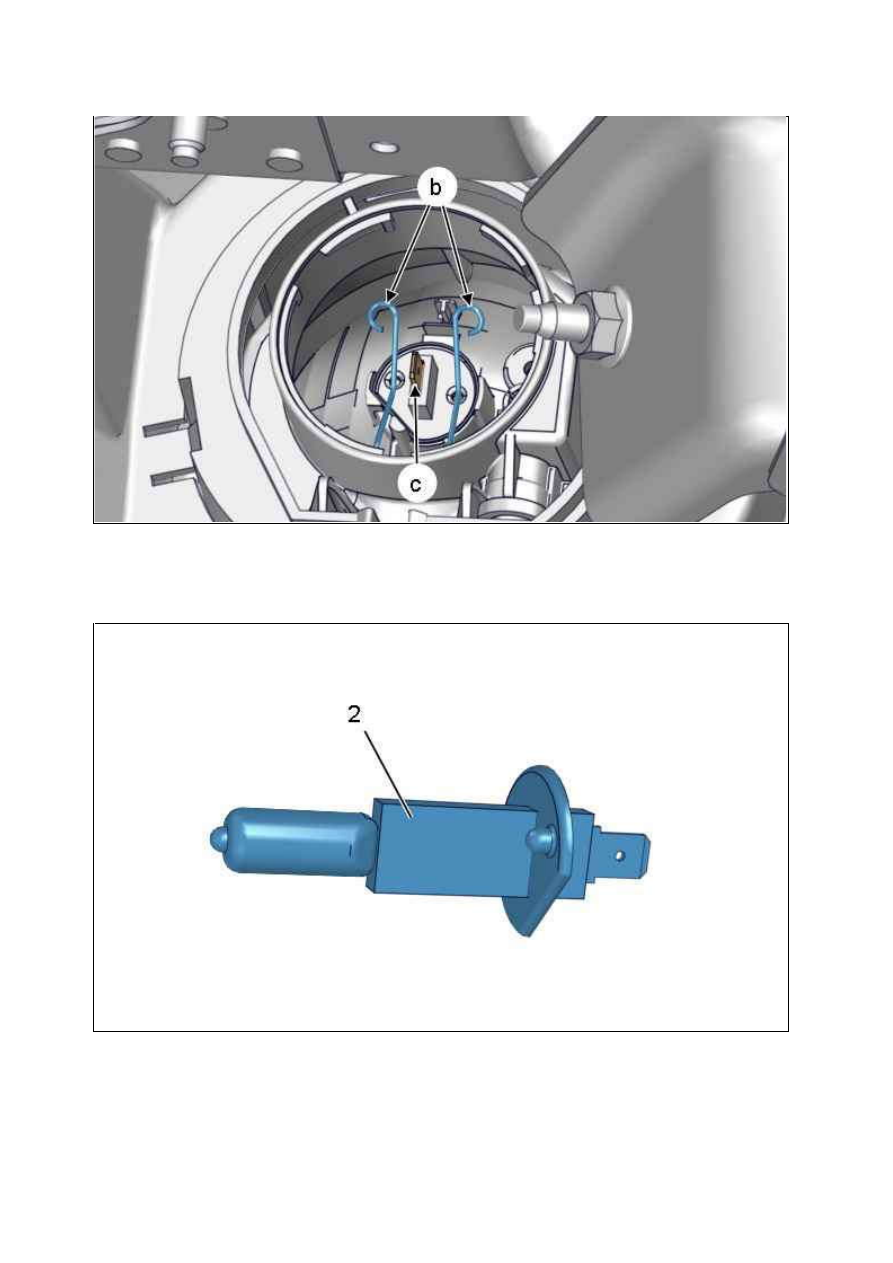

Отсоедините разъем ( в "c").
Отделить пружинные фиксаторы (b).

Снимите : Лампу передней противотуманной фары (2) (Передний ) .
Выполнить эту же операцию на другой противотуманной фаре.

3. У становка

Установить новую лампу противотуманной фары.

Рисунок : C5EM064D

Рисунок : C5EM065D

18.01.2012

Установка производится выполнением операций по снятию в обратном порядке.
Опустить автомобиль на землю.
Проверьте функционирование различного оборудования.

18.01.2012

СНЯТИЕ ­ У СТАНОВК А : ФОНАРЬ 3­ГО СТОП­СИГНАЛА

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

1. Рекомендуемое оборудование

[1] Приспособления для снятия обшивки (­).1350­ZZ.

2. Снятие

Рисунок : E5AP30WD

18.01.2012
