Peugeot Partner (B9). Руководство - часть 243

9. Герметичность ­ защита

Нанести слой фосфатной грунтовки на зачищенную зону.
Окраска, затем распыливание в полости состава с индексом С5 в зоне ремонта.

10. Повторная инициализация

Выполнить дополнительные операции.

ВНИМ АНИЕ :  Выполните  операции,  которые  необходимо  выполнить  после  снятия  аккумуляторной
батареи.

Подсоедините обратно аккумуляторную батарею.

СНЯТИЕ ­ У СТАНОВК А : ПЕРЕДНЕЕ К РЫЛО

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

1. Инструменты

[1] Приспособления для снятия обшивки (­).1350­ZZ.

2. Снятие

Рисунок : E5AP30WD

Снять передний бампер

.

Снять фару

.

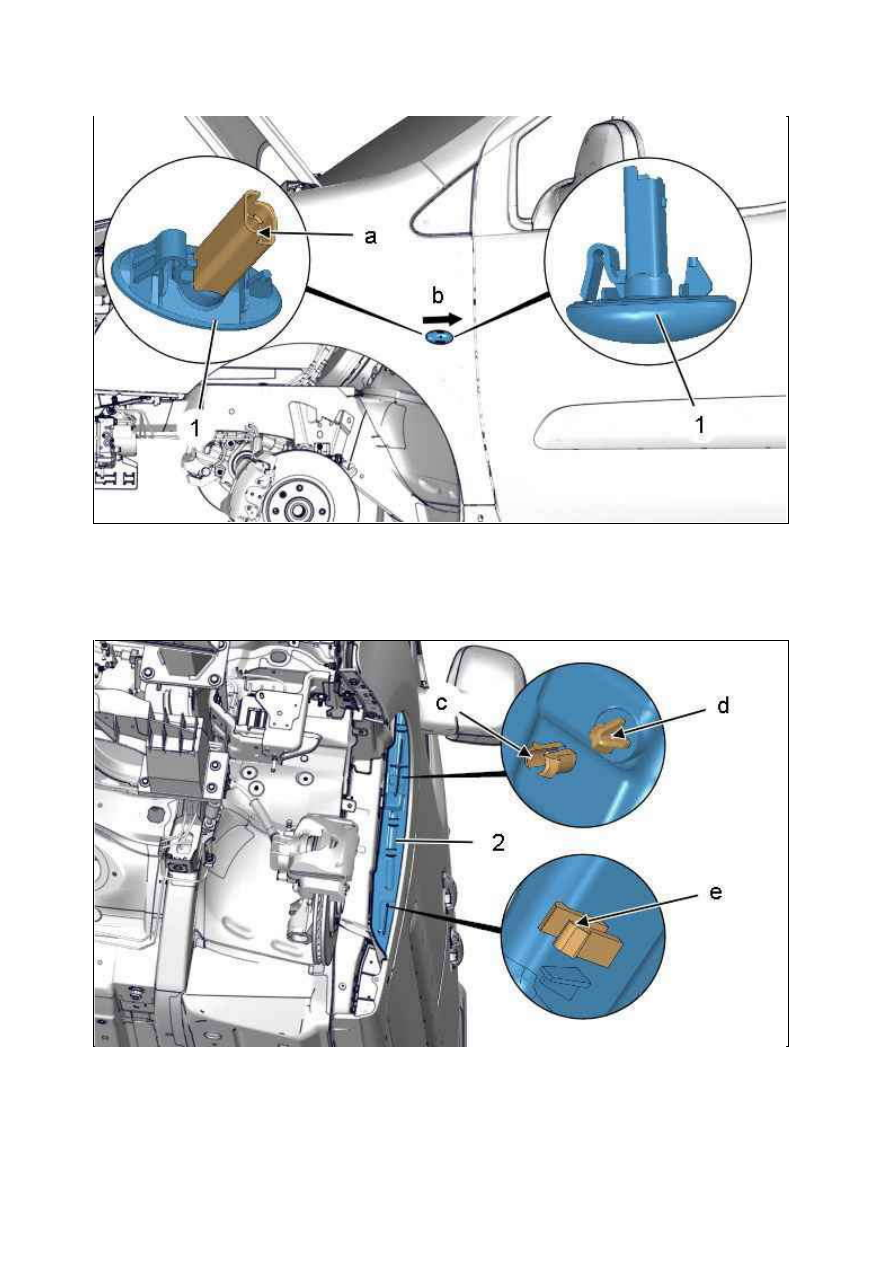

Отделить и удалить : Повторитель указателя поворота переднего крыла (1) (как показано " b ").
Отсоедините разъем  (в "a").
Снимите : Повторитель указателя поворота переднего крыла (1).

Отсоединить, потянув вниз : Фиксаторы акустической накладки переднего крыла (2) (в "c", "d", "e").
Снимите : Звукоизоляцию крыла (2) (спереди).

ПРИМ ЕЧАНИЕ :  В  случае  повреждения  при  снятии  заменить  акустическую  накладку  переднего  крыла
(2).

Рисунок : C4AM0SGD

Рисунок : C4AM0SHD

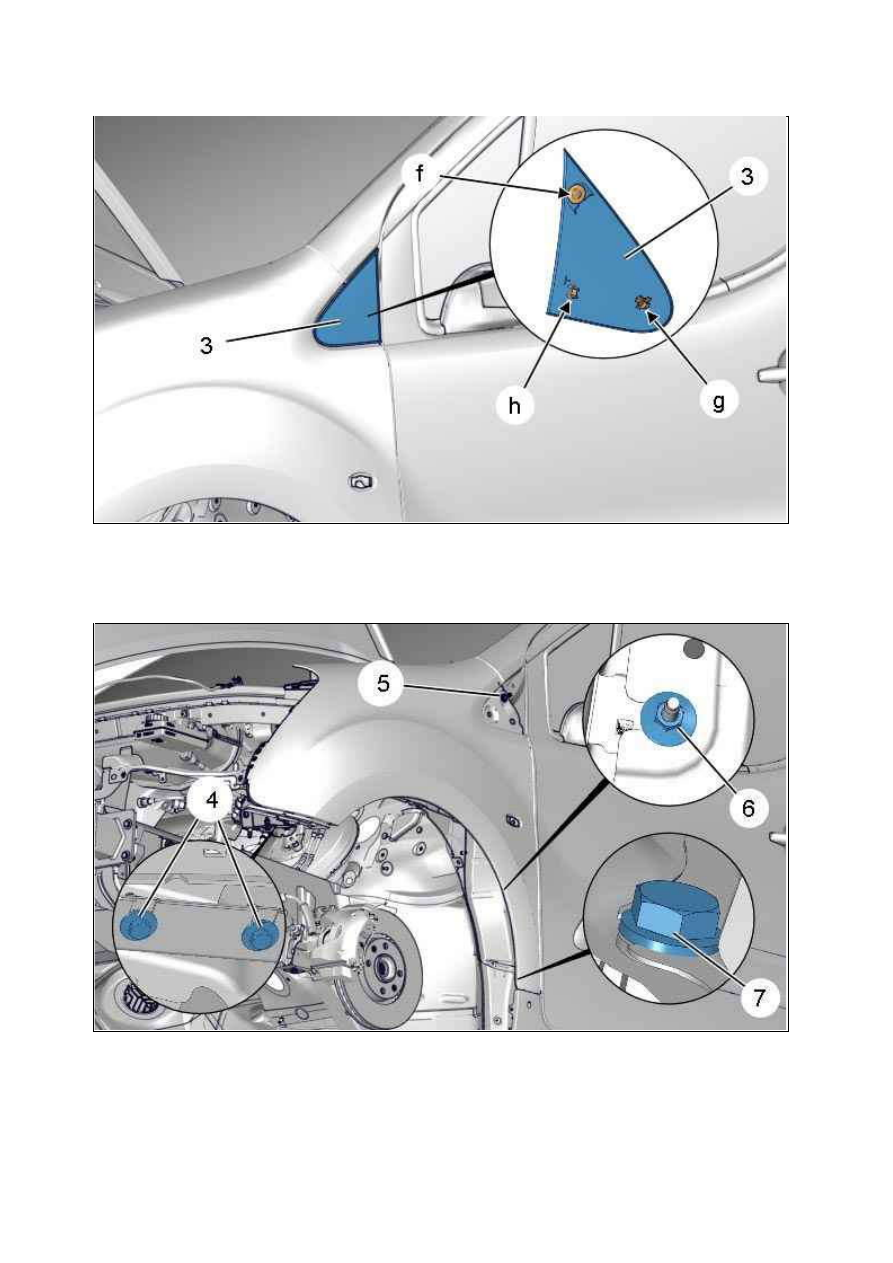

Отсоединить декоративную накладку (3) (в "f","g","h") ; С помощью приспособления [1].
Снять декоративную накладку (3).

Отвернуть болты (4), (5), (7).
Ослабить гайку (6) на несколько оборотов.

Рисунок : C4CM1X9D

Рисунок : C4AM0SJD
