Peugeot Partner (B9). Руководство - часть 241

Отсоединить : Нижнюю накладку бампера (13) (Передний ) ( в "n") ; С помощью приспособления [1].
Отделите : Нижнюю накладку бампера (13) (Передний ).

Снимите : Нижнюю накладку бампера (13) (Передний ) (как показано стрелками).

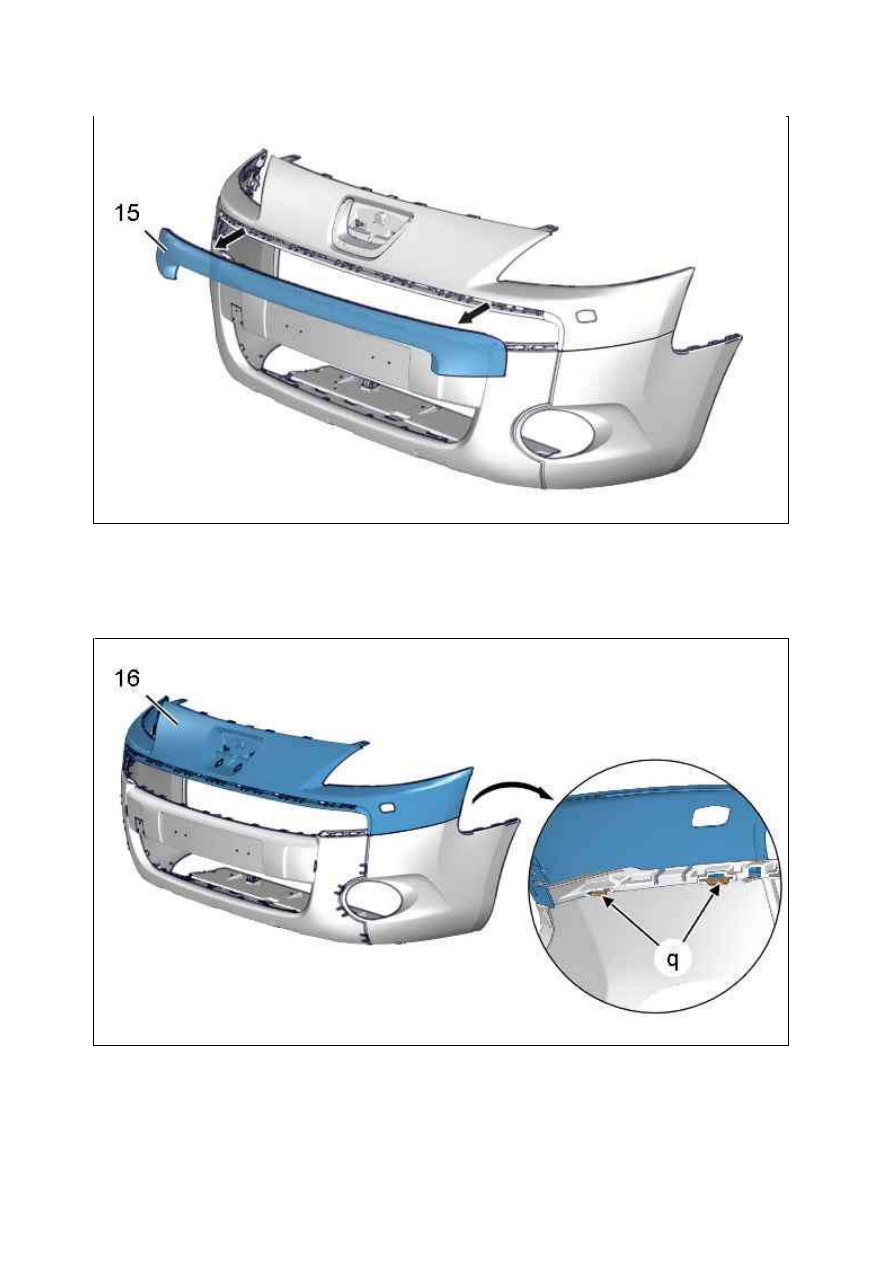

3.11. Накладка переднего бампера (в зависимости от комплектации)

Отсоединить : Накладку бампера (15) (Передний ) ( в "p") ; С помощью приспособления [1].
Отделите : Накладку бампера (15) (Передний ).

Рисунок : C5JM0GRD

Рисунок : C5JM0GSD

Снимите : Накладку бампера (15) (Передний ) (как показано стрелками).

3.12. Облицовка радиатора

ПРИМ ЕЧАНИЕ : Операция выполняется симметрично.

Отсоединить : Облицовка радиатора (16) ( в "q") ; С помощью приспособления [1].
Снимите : Облицовка радиатора (16).

Рисунок : C5JM0GTD

Рисунок : C5JM0GUD

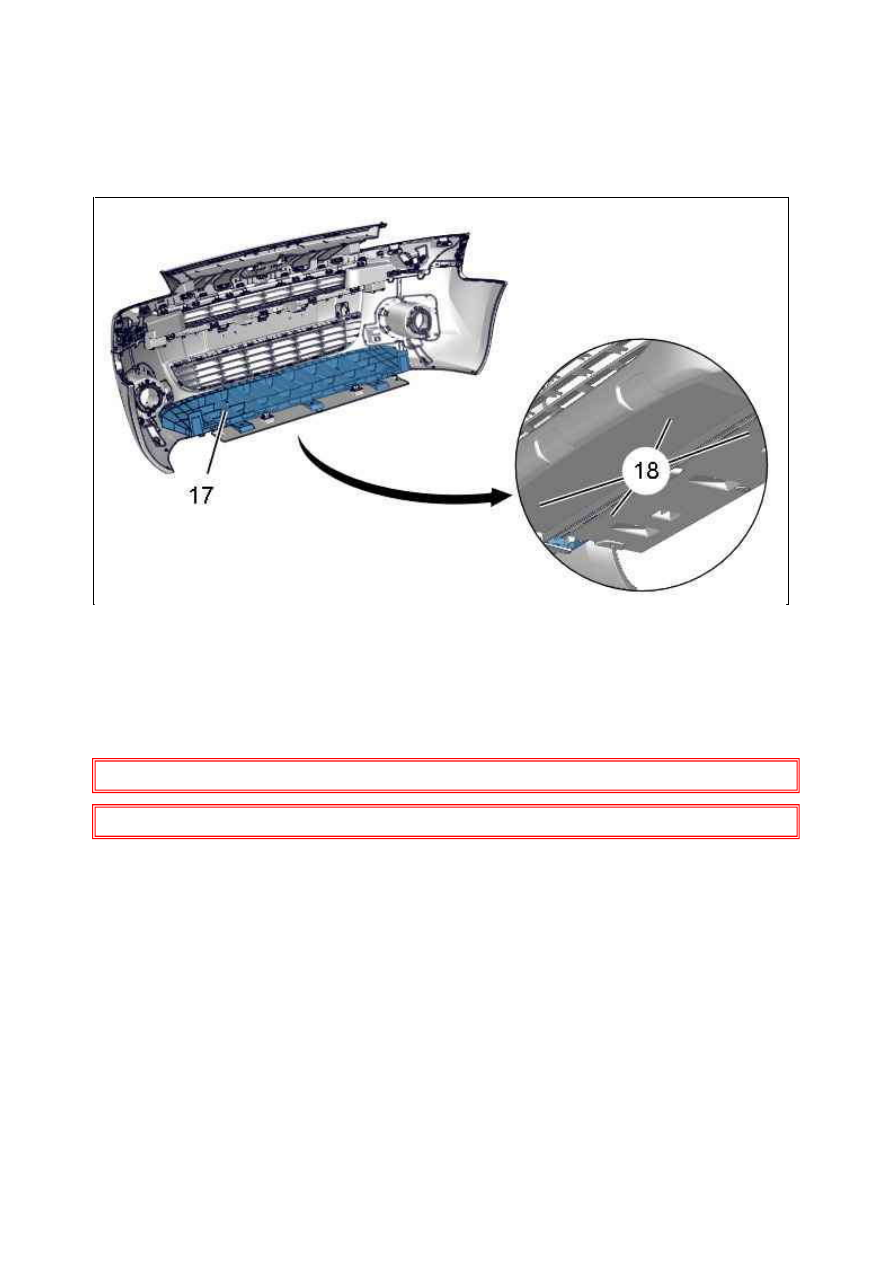

3.13. У силитель бамперов (Передний ) (в зависимости от комплектации)

ПРИМ ЕЧАНИЕ : Не снимать передний бампер для снятия усилителя (17).

Срезать стержни заклепок , прежде чем начать сверление.
Просверлите головку заклепки (18) сверлом Ø 4 мм.
Снимите : Усилитель бампера (17) (Передний ).
Высверлить остальные заклепки.

4. Сборка

ОБЯЗАТЕЛЬНО : Систематически заменять неисправные фиксаторы.

ОБЯЗАТЕЛЬНО : Убедиться в правильном расположении фиксаторов.

Действовать в последовательности, обратной операциям по разборке.
Проверьте функционирование электрооборудования.

Рисунок : C5JM0GVD

ЗАМ ЕНА : ОПОРА ПЕРЕДНЕЙ ПАНЕЛИ БЛОК А В СБОРЕ

ВНИМ АНИЕ :  На  все  очищенные  поверхности  должно  быть  нанесено  защитное  покрытие  с  помощью
соответствующего процесса электролитической оцинковки .

ОБЯЗАТЕЛЬНО : Соблюдайте элементарные правила гигиены и безопасности (надевайте фильтрующую
маску для паров органических жидкостей – работайте в вентилируемой зоне).

1. Дополнительные операции

Отсоединить аккумуляторную батарею .

ВНИМ АНИЕ : Снять или защитить элементы, расположенные в зоне проведения ремонта, которые могут
быть повреждены повышенной температурой или пылью.

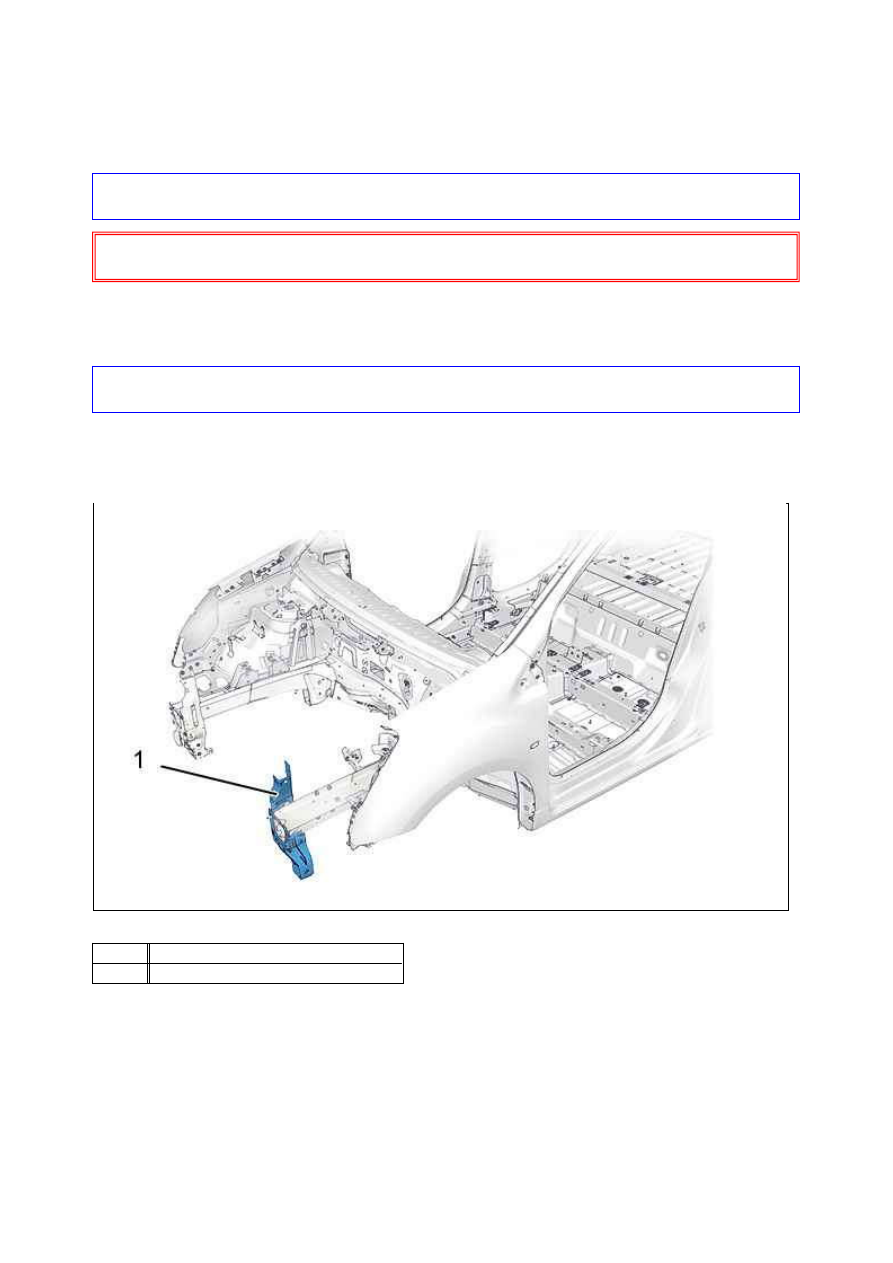

2. Расположение запасной части

3. Запасная часть

Рисунок : C4AM0HPD

М етка  Обозначение
(1)

Опора передней панели блока в сборе
