ПРИМ ЕЧАНИЕ : Удалить все царапины или маленькие изъяны.

Отшлифовать, сняв избыток смолы, чтобы получить изначальную форму детали.

Нанести отделочную мастику на всю ремонтируемую поверхность ; С помощью пластикового шпателя.

Отшлифовать отделочную мастику.
Перейти к окраске детали.

Рисунок : C5JM0MYD

Рисунок : C5JM0N1D

РАЗБОРК А ­ СБОРК А : ПЕРЕДНЕГО БАМ ПЕРА

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

1. Рекомендуемое оборудование

[1] Приспособления для снятия обшивки (­).1350­ZZ.

2. Предварительная операция

Снять передний бампер

.

3. Разборка

3.1. Омыватели фар

ПРИМ ЕЧАНИЕ : В зависимости от комплектации.

Снять омыватели фар

.

3.2. Передняя противотуманная фара

ПРИМ ЕЧАНИЕ : В зависимости от комплектации.

Снять передние противотуманные фонари

.

3.3. Электрический жгут ­ Жгут омывателей фар

ПРИМ ЕЧАНИЕ : В зависимости от комплектации.

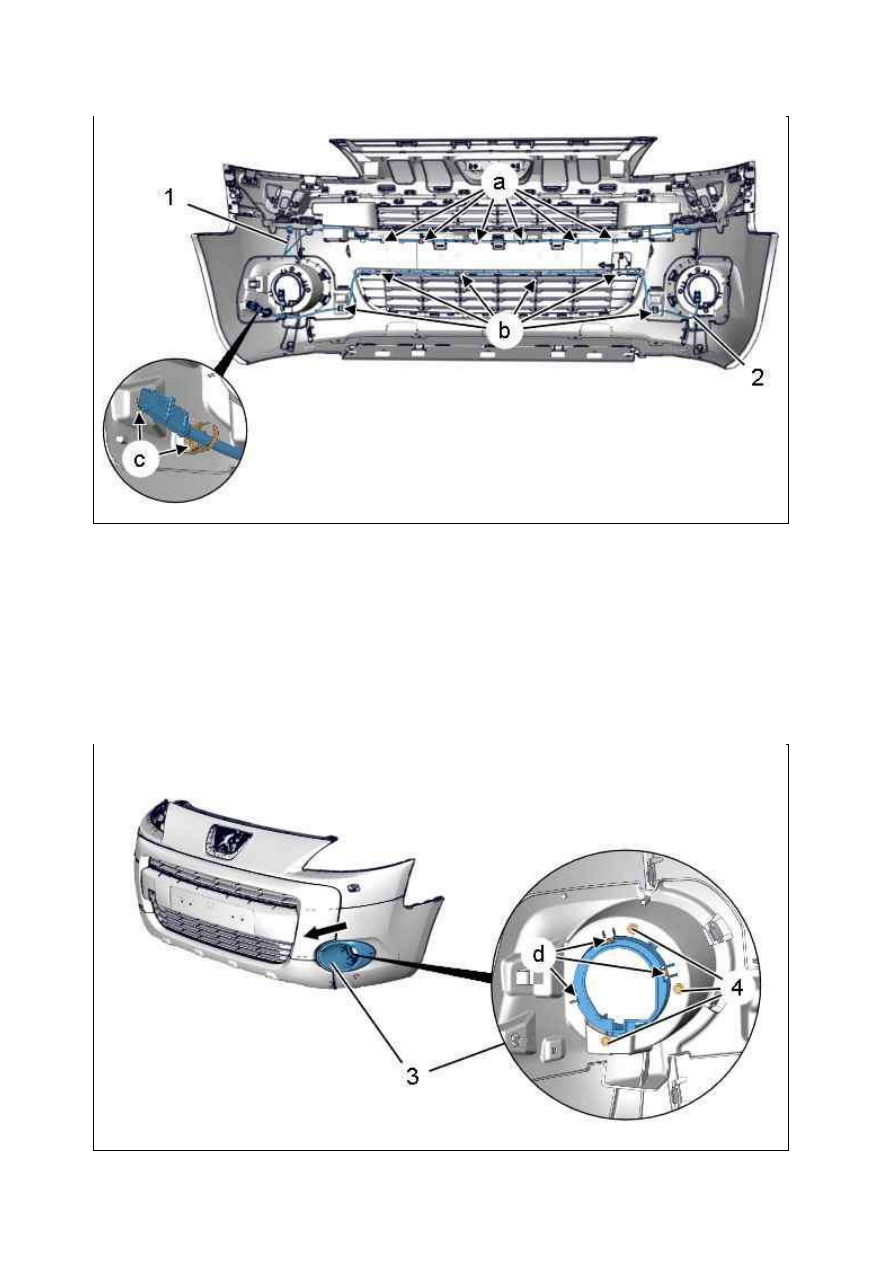

Рисунок : E5AP30WD

Отделите : фиксаторов ( в "a").
Снимите : Трубки омывателя фар (1).
Отсоедините фиксаторы ( в "c") ; С помощью приспособления [1].
Отделите : фиксаторов ( в "b").
Снимите жгут проводов (2).

3.4. К ронштейн противотуманной фары

ПРИМ ЕЧАНИЕ : В зависимости от комплектации.

Рисунок : C5JM0GED

Операции выполняются симметрично :



Отвернуть болты (4)



Отсоединить декоративную накладку (3) ( в "d") ; С помощью приспособления [1]



Отделите ; Снять декоративную накладку (3) (в соответствии со стрелкой )

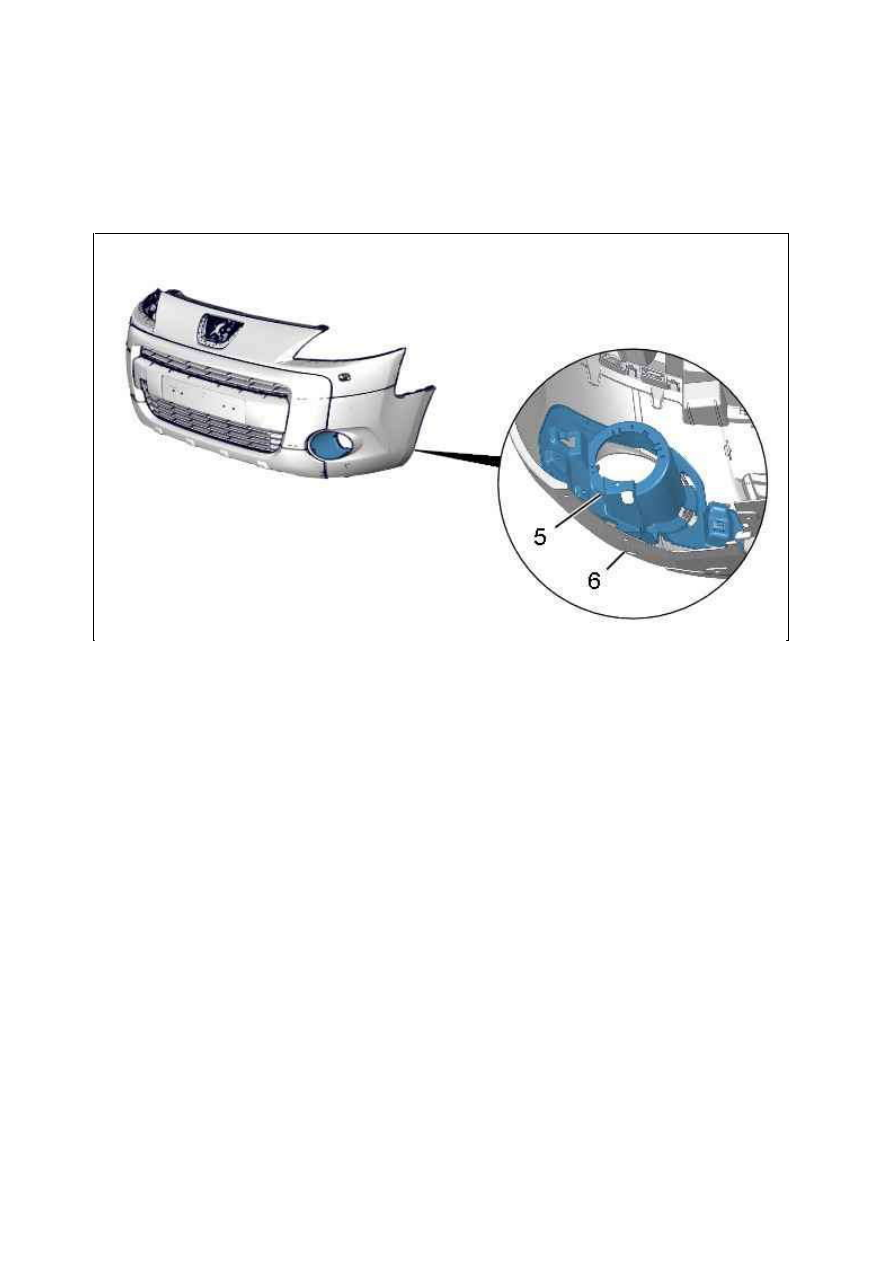

Операции выполняются симметрично :



Срезать стержни заклепок , прежде чем начать сверление



Просверлите головку заклепки (6) сверлом Ø 4 мм



Снимите : Кронштейн противотуманной фары (5)



Высверлить остальные заклепки

3.5. Фирменная эмблема

Рисунок : C5JM0GFD

Рисунок : C5JM0GGD
