Peugeot Partner (B9). Руководство - часть 231

Снимите :



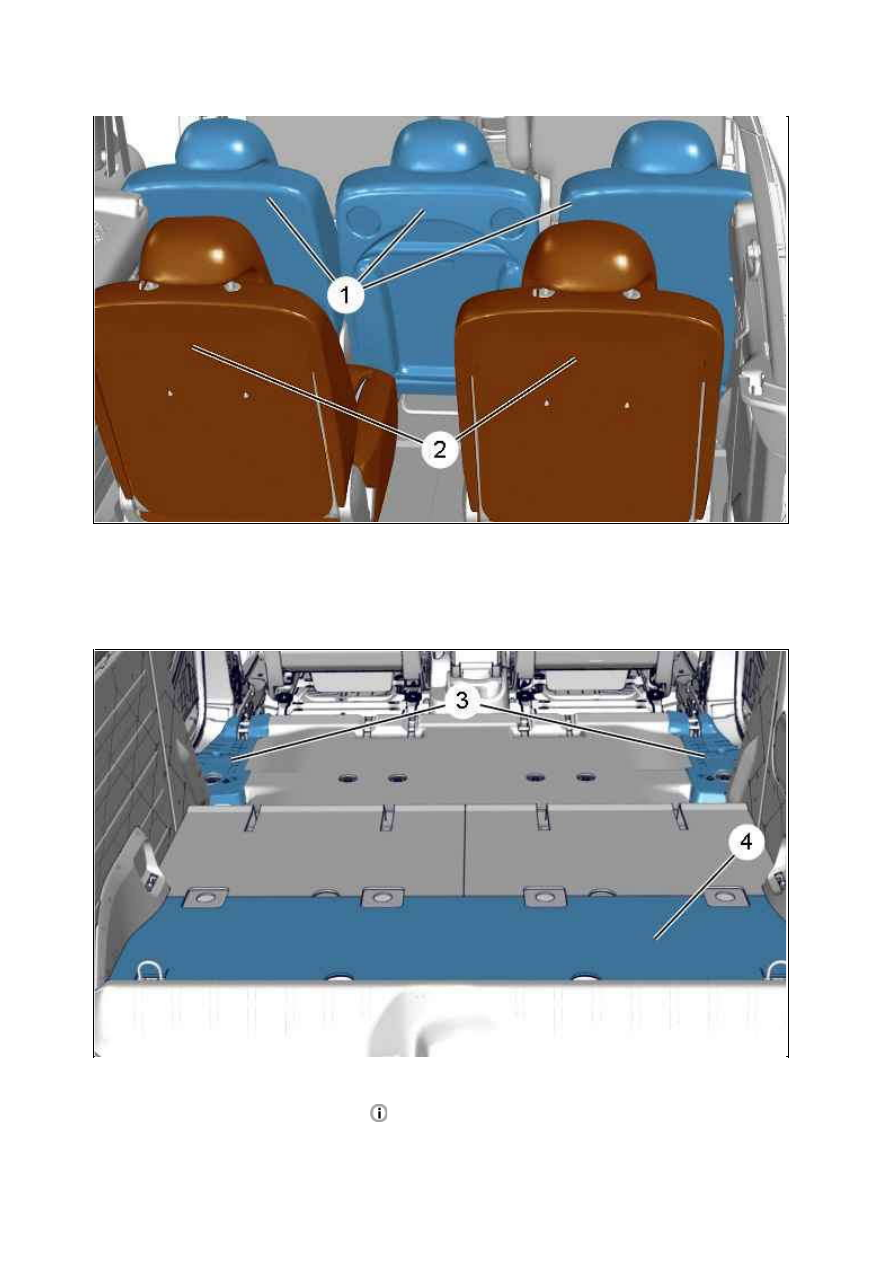

Задние сиденья (1) (Ряд 2) (См. руководство по эксплуатации)



Задние сиденья (2) (Ряд 3) (См. руководство по эксплуатации) (В зависимости от версии)

Снимите :



Панели отделки порогов дверей

: Боковой (3)



Коврик : Задний  (4)

Рисунок : C5GG05MD

Рисунок : C5GG05ND

18.01.2012

Снимите :



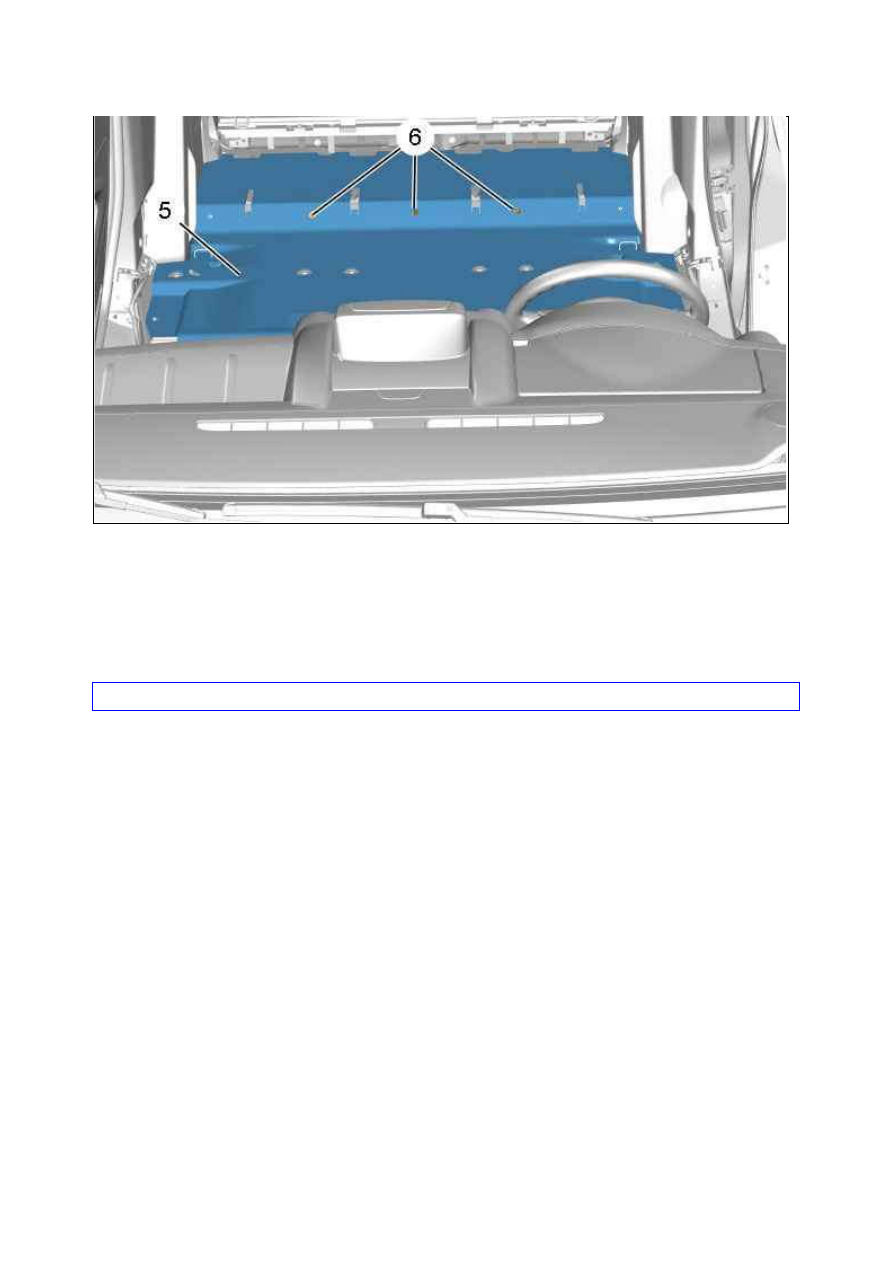

фиксаторов (6) ; С помощью приспособления [1]



Заднюю часть коврика (5)

3. У становка

ВНИМ АНИЕ : Заменить поврежденные фиксаторы.

Установка производится выполнением операций по снятию в обратном порядке.
Проверьте функционирование электрооборудования.

Рисунок : C5GG05OD

18.01.2012

У СТАНОВК А : М ОНОГРАМ М А

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

1. Рекомендуемое оборудование

[1] Инструмент для снятия обшивки (­).1350­ZZ.

2. Снятие

2.1. К рышка багажного отделения

Рисунок : E5AP30WD

18.01.2012

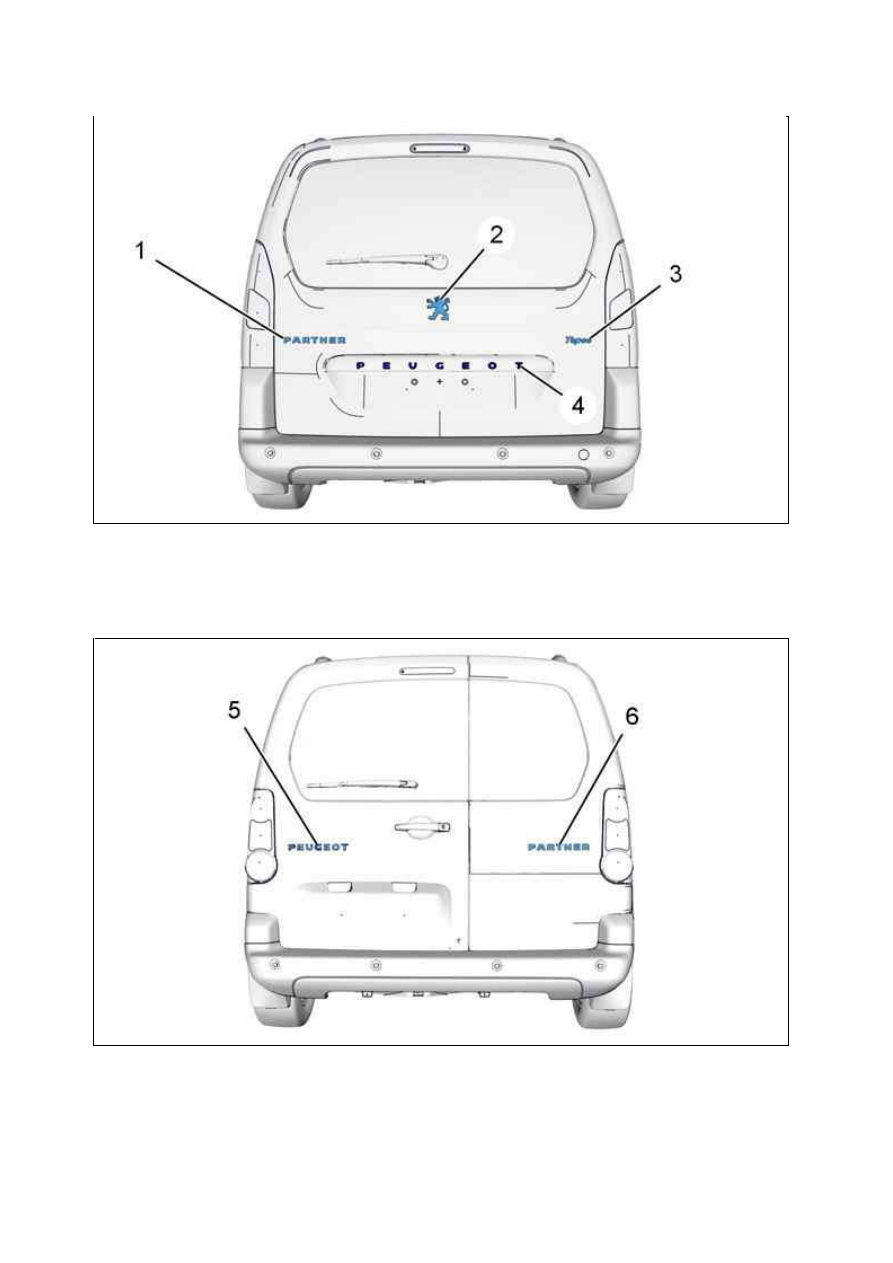

Отделить монограммы (1), (2), (3), (4) ; С помощью приспособления [1].

2.2. Откидные двери

Отделить монограммы (5), (6) ; С помощью приспособления [1].

3. У становка

3.1. К рышка багажного отделения

Рисунок : C4GM01BD

Рисунок : C4GM01CD

18.01.2012
