ПРИМ ЕЧАНИЕ : Обогнуть указательный выступ (3).

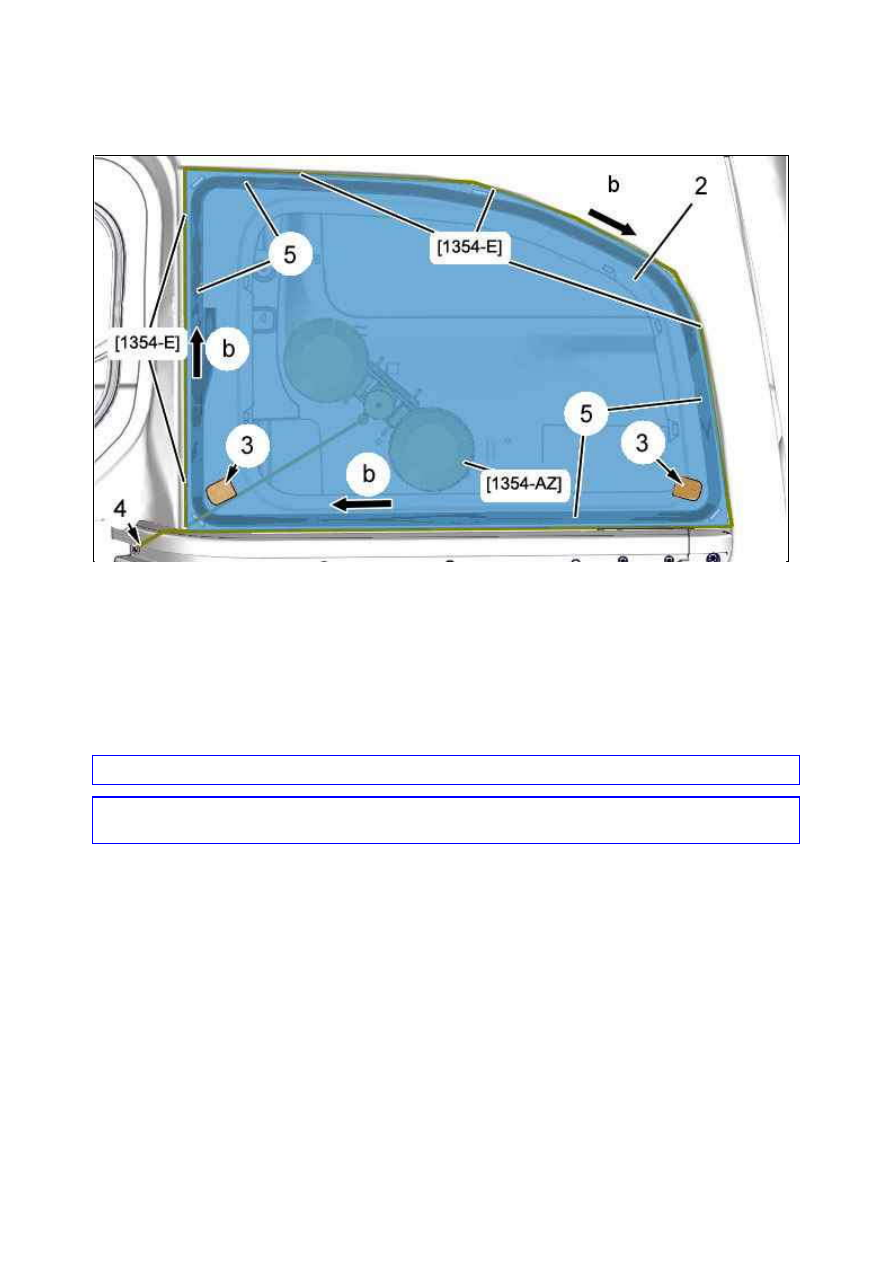

Пропустите режущую струну [1354­E] под уплотнением стекла задней боковой панели (2) (Как показано в
"b").

ПРИМ ЕЧАНИЕ : Оставить достаточную длину для закрепления режущей струны [1354­E] на фиксаторе
(4). Защитить место нажатия между режущей струной [1354­E] рельсом боковой сдвижной двери.

Отрезать режущую струну [1354­E].
Закрепить другой конец режущей струны [1354­E] в салоне автомобиля на наматывающем устройстве с
роликом [1354­AZ].

ВНИМ АНИЕ : Защитить место вырезания герметика (5) между накладками и режущей струной [1354­E].

ВНИМ АНИЕ :  При  натягивании  режущей  струны  [1354­E]  убедиться  в  расположении  режущей  струны
[1354­E] под слоем герметика (5) стекла боковины (2).

ПРИМ ЕЧАНИЕ : При меньшем сопротивлении во время вырезания ослабьте натяжение режущей струны
[1354­C]. Помогите  режущей  проволоке [1354­C] обойти препятствие (Установочные подкладки, припуск
клейкого шва или стык пластин).

ПРИМ ЕЧАНИЕ : Для облегчения вырезания слоя герметика (5) в углах использйте направляющий ролик
[1354­BZ].

Вырезать и перемещать приспособления [1354­AZ] и [1354­BZ] по мере вырезания слоя герметика (5).

ПРИМ ЕЧАНИЕ : При разрезании необходимо отделить установочные штифты (3).

Снимите : Стекло боковины (2) ; С помощью шарнирных присосок [KIT1­VENT].

3. Очистка

3.1. Подготовка стекла боковины

1­й раз : Сохранение стекла боковины (2) :

Рисунок : C5CG0LOD

18.01.2012



Вставьте в электрический нож [FEIN­400E] лезвие N°146



Срезать адгезионный материал (5)



Нанесите грунтовку на очищенные участки



Дайте подсохнуть в течение 10 минут

ПРИМ ЕЧАНИЕ : Наносите грунтовку только на места, зачищенные до металла.

2­й раз : Новое стекло форточки :



Обезжирить край стекла боковины



Нанесите грунтовку, предназначенную для стекла, имеющуюся в наборе для приклеивания



Дайте подсохнуть в течение 10 минут

ПРИМ ЕЧАНИЕ : Наносите грунтовку только на места, зачищенные до металла.

ПРИМ ЕЧАНИЕ :  Удалить  все  загрязнения  с  заднего  стекла  и  желобка  проема  ;  С  помощью  сжатого
воздуха .

3.2. Подготовка паза

1­й раз : На остатки слоя клея уплотнителя (5) :



Вставьте в электрический нож [FEIN­400E] лезвие N°146



Срезать адгезионный материал (5)

2­й раз : На новой детали :



Обезжирьте паз



Восстановить антикоррозийное покрытие



Нанесите грунтовку, предназначенную для стекла, имеющуюся в наборе для приклеивания



Дайте подсохнуть в течение 10 минут

ПРИМ ЕЧАНИЕ :  Удалить  все  загрязнения  с  заднего  стекла  и  желобка  проема  ;  С  помощью  сжатого
воздуха .

4. У становка

18.01.2012

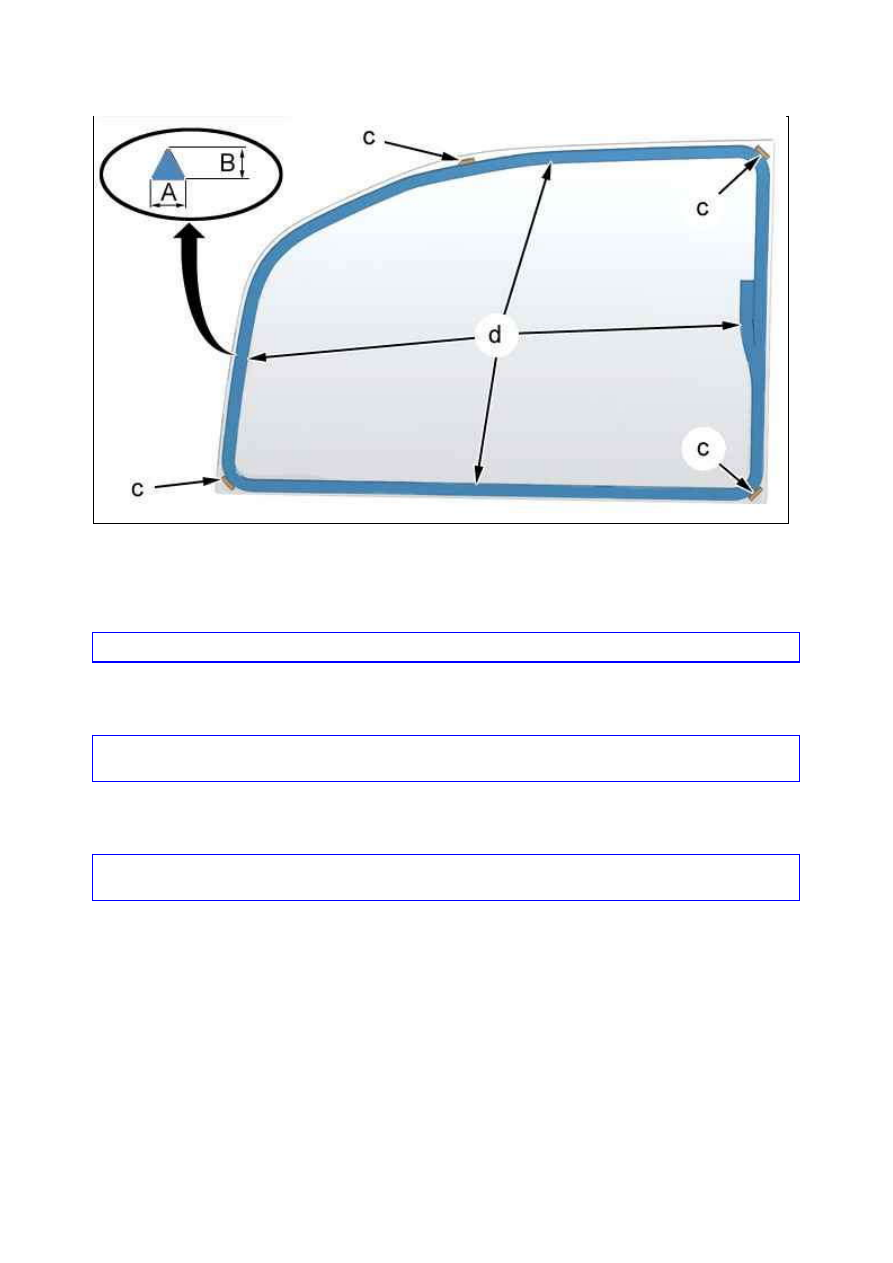

Размер наконечника треугольного сечения для получения валика клея уплотнителя шириной "A" и высотой
"B".
"A" = 8 мм .
"B" = 12 мм .

ВНИМ АНИЕ : Обязательно заменить поврежденные утолщения.

Установить подкладки стекла боковины (2) ( в "c").
Установите на пистолет смеситель мастики.
Нанесите клеевой слой в зоне "d" по периметру стекла боковины (2).

ВНИМ АНИЕ : Использование двухкомпонентного средства : Между установкой стекла на автомобиль и
началом выдавливания герметика проходит 5 минут.

Установить на место стекло боковой форточки (2) ; С помощью шарнирных присосок [KIT1­VENT].
Проверьте зазоры и отрегулируйте выравнивание.
Слегка нажмите по периметру стекла боковины (2).

ВНИМ АНИЕ :  После  установки  стекла  выждать  необходимое  время  перед  началом  эксплуатации
автомобиля, рекомендуемое поставщиками для используемых составов,.

Продолжите операции установки в последовательности, обратной снятию.
Проверьте герметичность стекла боковины (2).
Очистите стекло боковины и прилегающую поверхность.

Рисунок : C5CM05CD

18.01.2012

СНЯТИЕ ­ У СТАНОВК А : К ОВРИК  ЗАДНЕЙ ЧАСТИ ПОЛА

ОБЯЗАТЕЛЬНО :

Соблюдайте требования по обеспечению безопасности и чистоты

.

1. Инструменты

2. Снятие

Рисунок : E5AP30WD

18.01.2012
