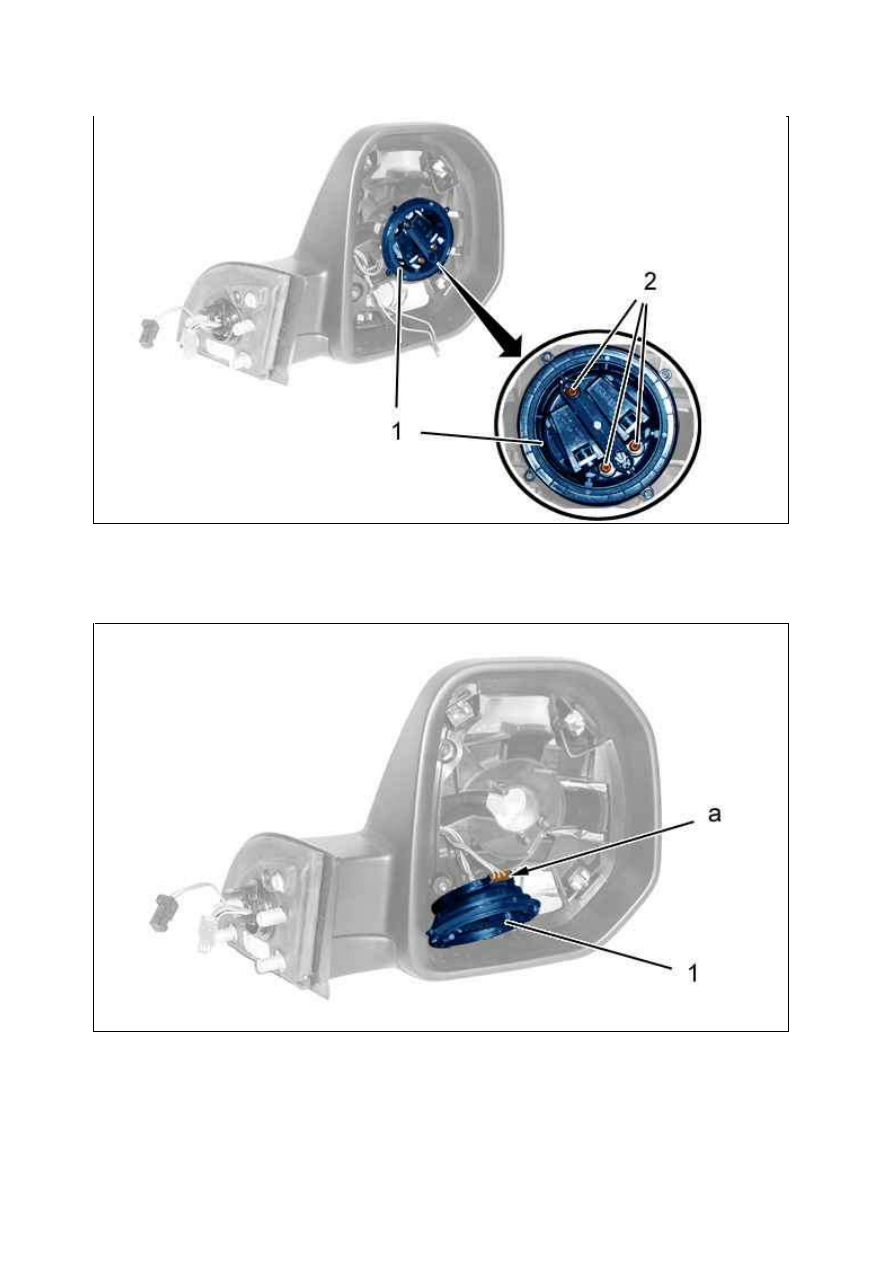

Отвернуть болты (2).
Освободите привод зеркального элемента наружного зеркала (1).

Отключить электрический разъем "a", поочередно освободив лапки крепления электродвигателя зеркального
элемента наружного зеркала заднего вида (1) ; При помощи тонкой отвертки.
Снимите привод зеркального элемента наружного зеркала (1).

3.2. Окрашенные корпуса наружных зеркал

Рисунок : C4CM1XDD

Рисунок : C4CM1XED

18.01.2012

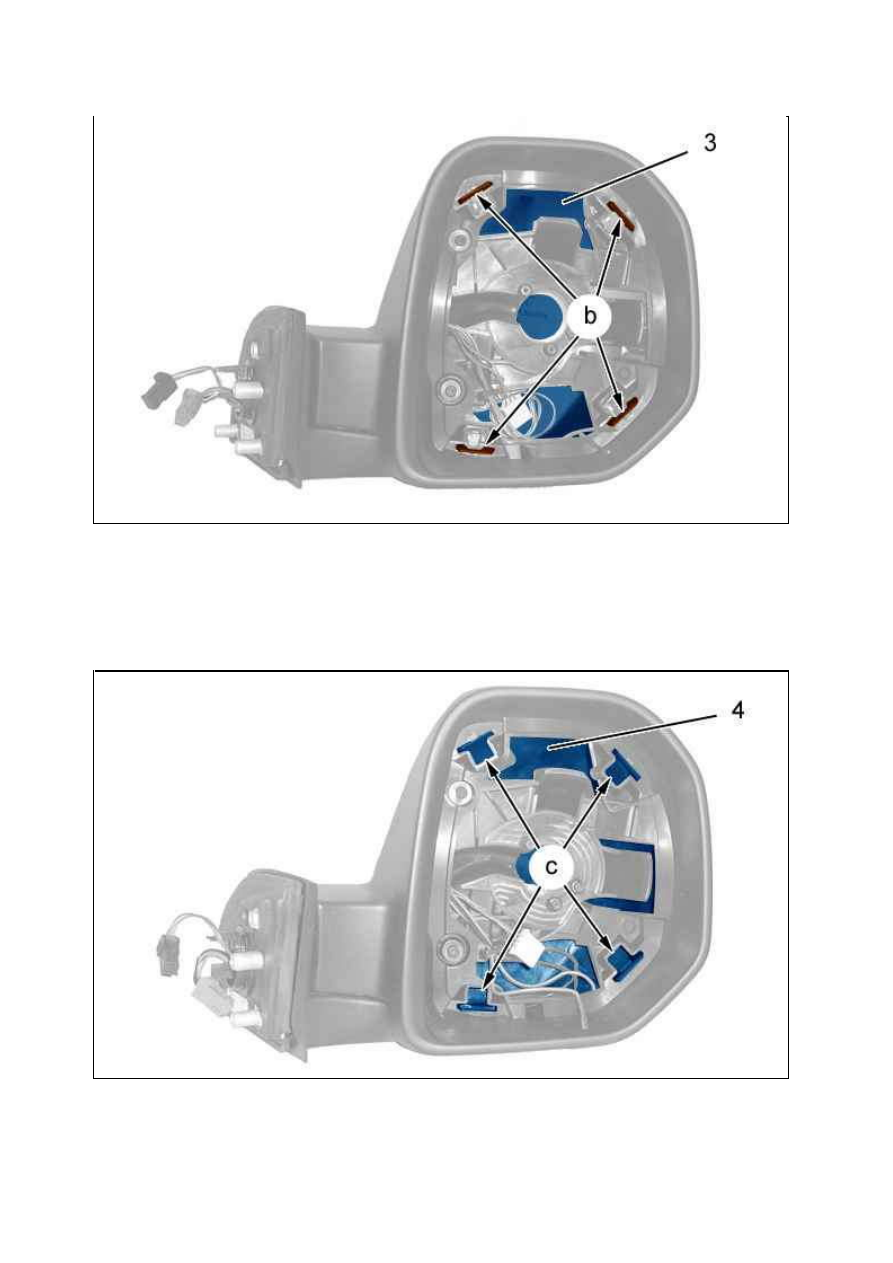

Отсоединить корпус наружного зеркала (3) ( в "b") ; С помощью приспособления [1].
Сложить : Наружное зеркало (Вручную).
Снять корпус наружного зеркала (3).

3.3. К орпус наружного зеркала (Неокрашенный)

Отсоединить корпус наружного зеркала (4) ( в "c") ; С помощью приспособления [1].

Рисунок : C4CM1XFD

Рисунок : C4CM1XGD

18.01.2012

Сложить : Наружное зеркало (Вручную).

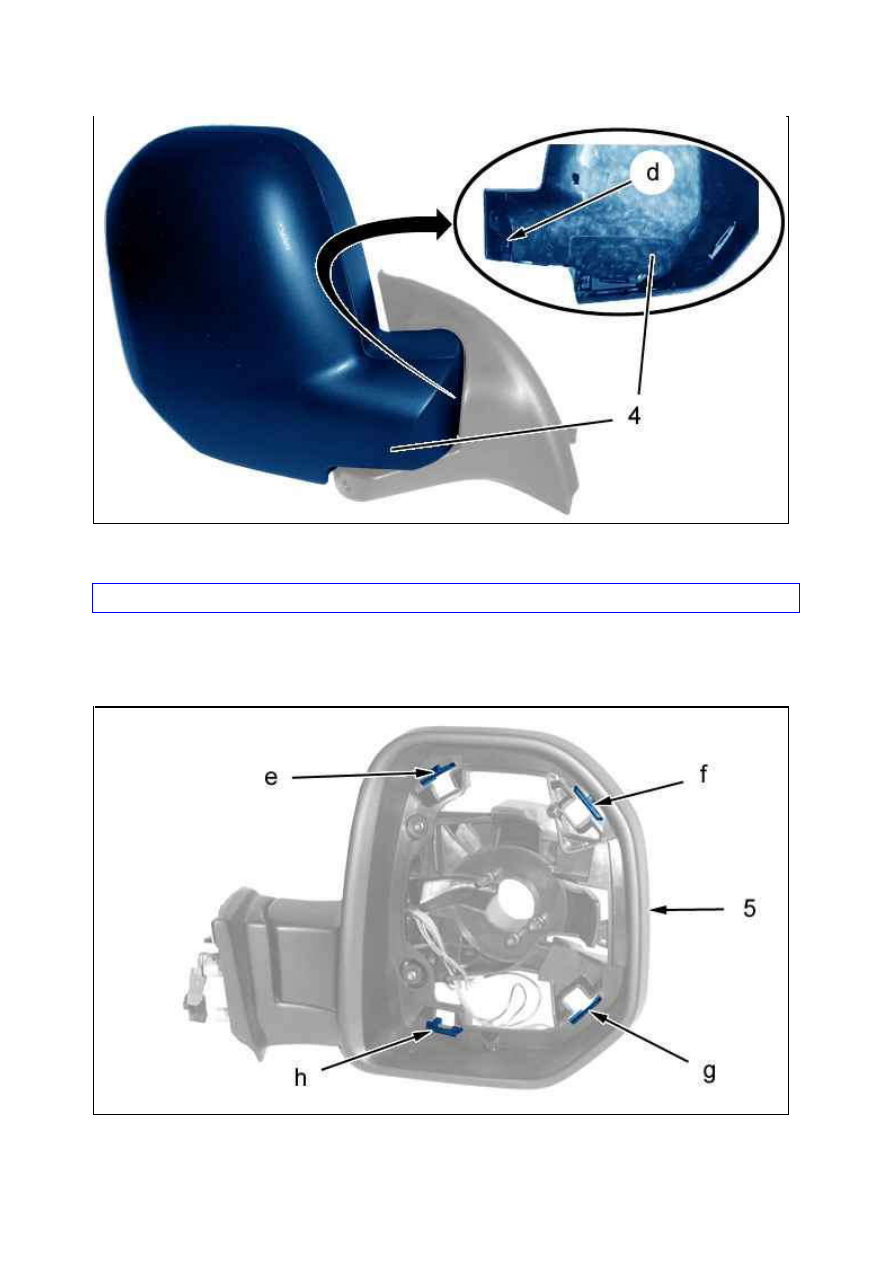

ВНИМ АНИЕ : Действовать аккуратно, чтобы не повредить крепление ( в "d").

Отсоединить корпус наружного зеркала (4) (в "d") ; Слегка повернуть.

3.4. Полукорпус наружного зеркала

Отсоединить : Полукорпус наружного зеркала (5) ( в "h","g","f","e") ; Соблюдать порядок освобождения

Рисунок : C4CM1XHD

Рисунок : C4CM1XJD

18.01.2012

фиксаторов (в зависимости от комплектации).

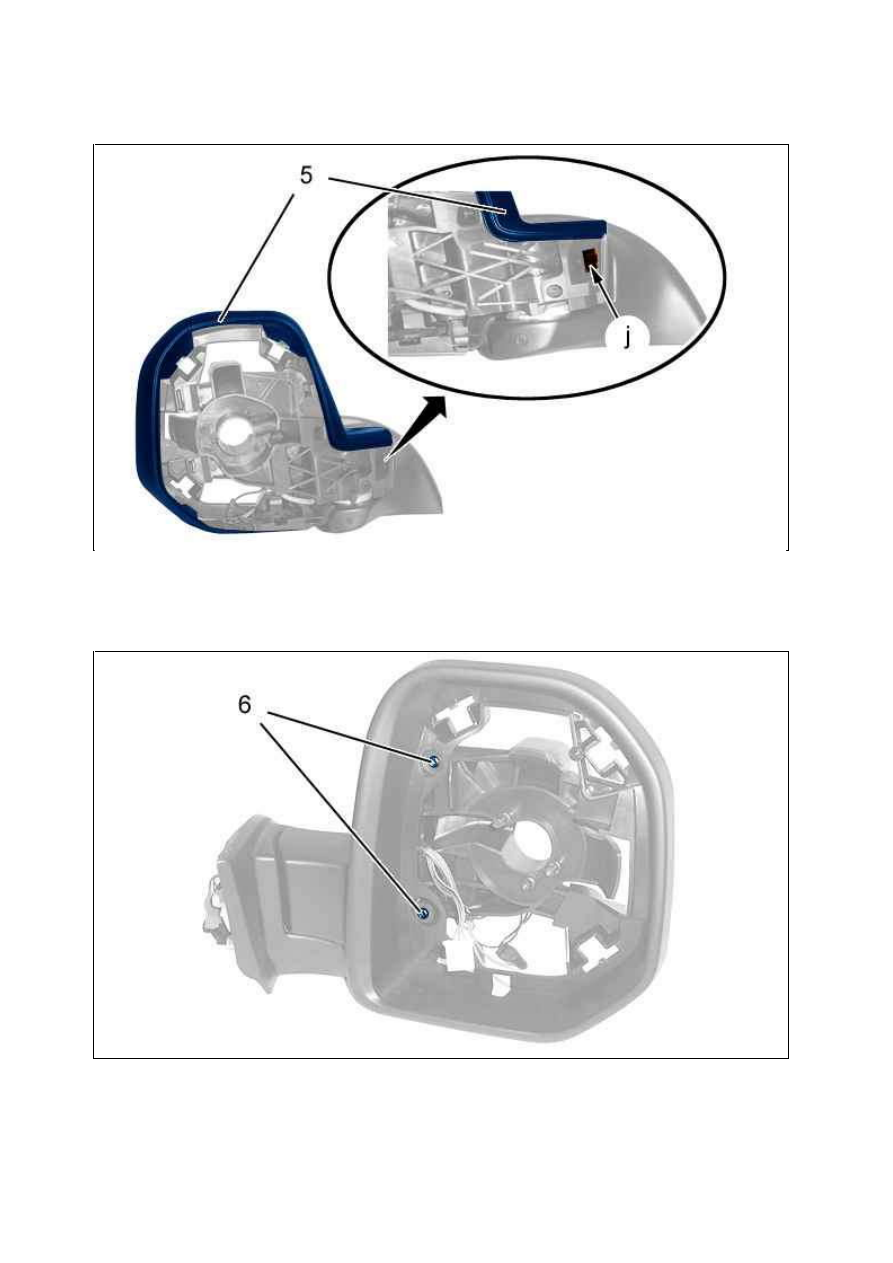

Отсоединить ( в "j").
Снимите : Полукорпус наружного зеркала (5) (в зависимости от комплектации).

Отвернуть болты (6).

Рисунок : C4CM1XKD

Рисунок : C4CM1XLD
