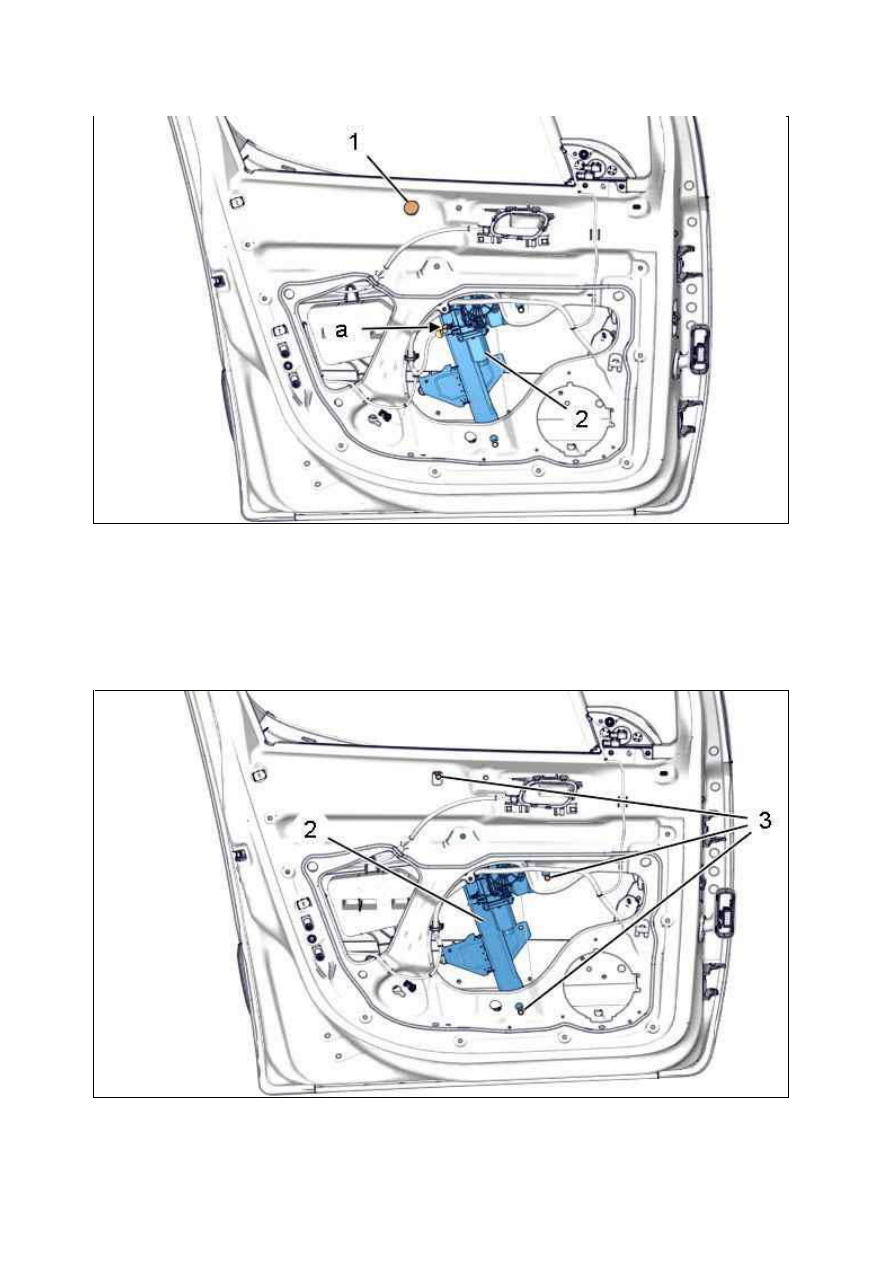

(2) Механизм стеклоподъемника.
Отклеить приклеенную накладку (1) ; С помощью приспособления [1].

ПРИМ ЕЧАНИЕ : Не забыть заменить клейкую накладку (1).

Отсоедините разъем ( в "a").

Ослабить болты (3), не снимая их.
Отделить механизм стеклоподъемника (2) через вырез во внутренней панели двери.

Рисунок : C5DM05RD

Рисунок : C5DM05SD

18.01.2012

Снимите механизм стеклоподъемника (2).

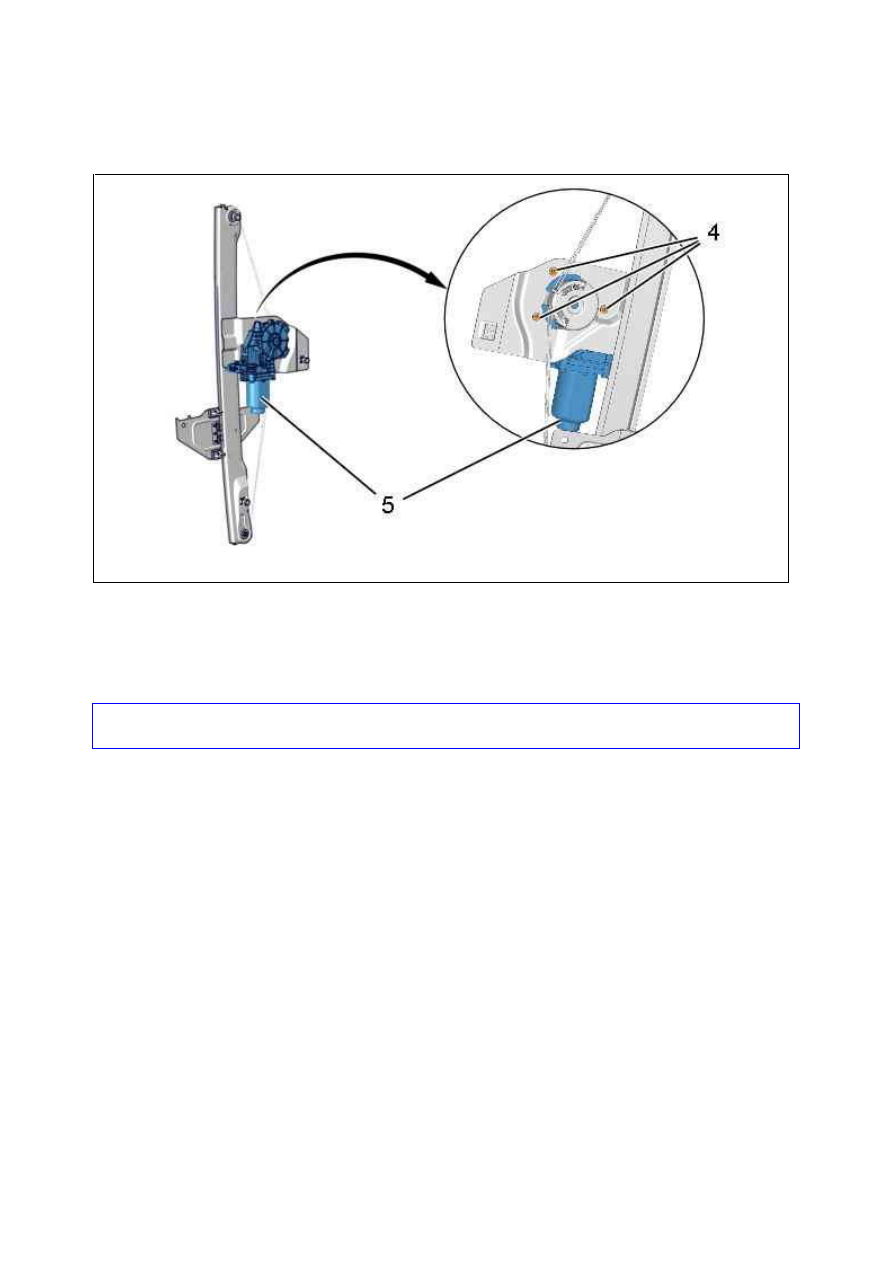

3.2. Привод стеклоподъемника

Отвернуть болты (4).
Снять электродвигатель механизма стеклоочистителя (5).

4. У становка

ВНИМ АНИЕ

:  Перед  установкой  уплотнительного  листа  проверить,  как  работает  механизм

стеклоподъемника (2).

Установка производится выполнением операций по снятию в обратном порядке.
Затяните болта (3), (4) моментом 1 ± 0,2 дН.м.
Проверьте функционирование электрооборудования.

Рисунок : C5DM05TD

18.01.2012

СНЯТИЕ ­ У СТАНОВК А : НАРУ ЖНОГО ЗЕРК АЛА ЗАДНЕГО ВИДА

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

1. Предварительные операции

Снимите отделку панели двери

 (спереди).

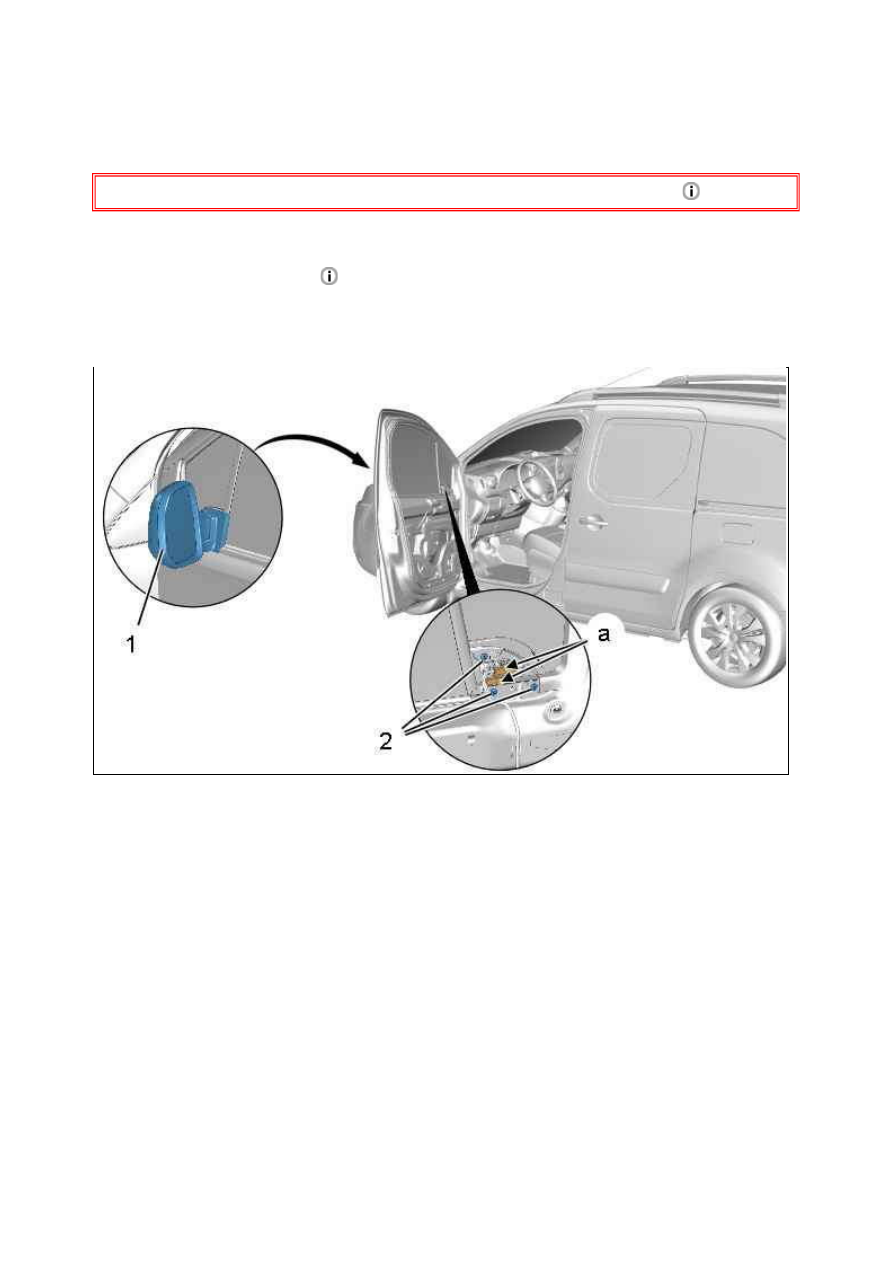

2. Снятие

Отключить электрических разъема ( в "a").
Снимите :



болтов (2)



Наружное зеркало (1)

3. У становка

Установка производится выполнением операций по снятию в обратном порядке.
Проверьте правильность функционирования электрооборудования.

Рисунок : C4CM1MDD

18.01.2012

РАЗБОРК А ­ СБОРК А : НАРУ ЖНОГО ЗЕРК АЛА ЗАДНЕГО ВИДА

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

1. Рекомендуемое оборудование

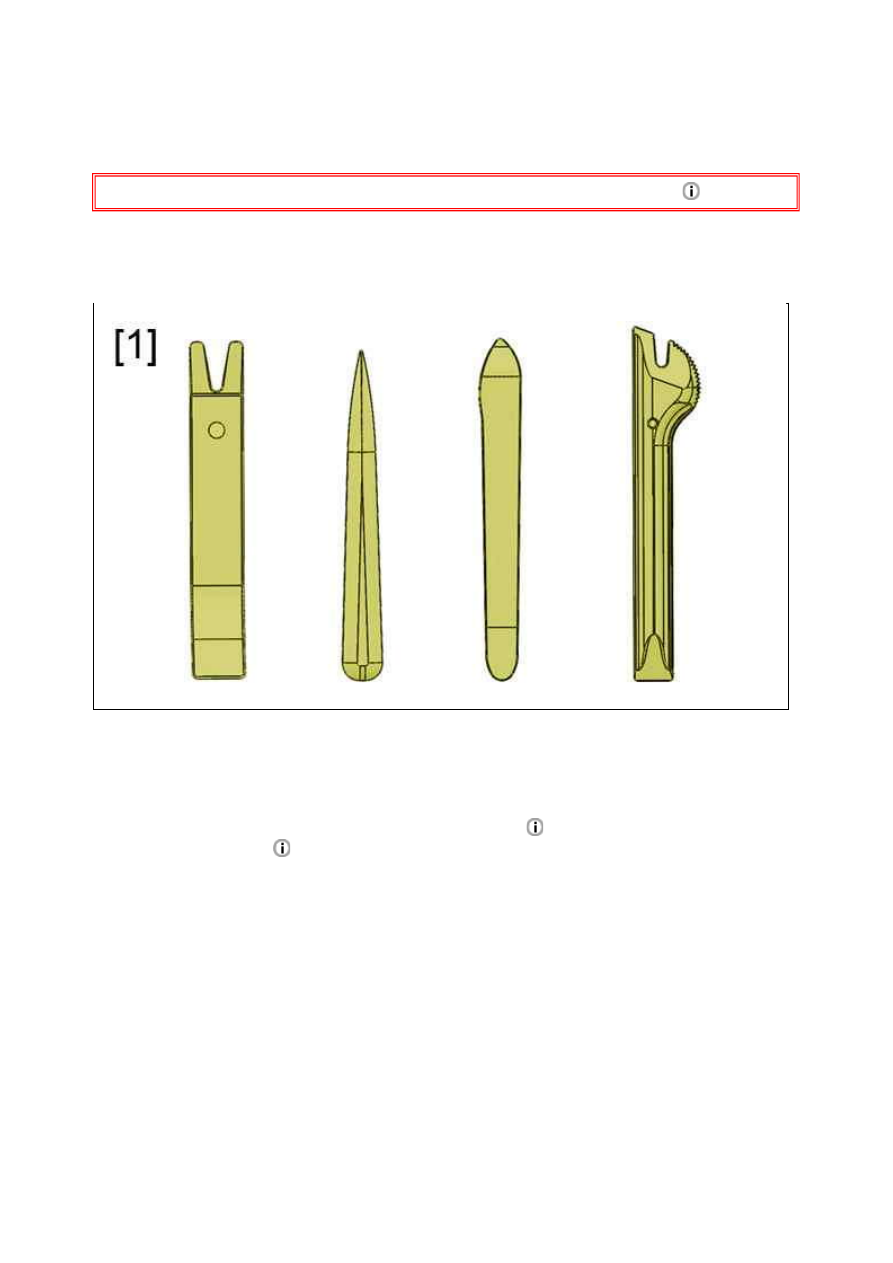

[1] Приспособление для снятия обшивки (­).1350­ZZ.

2. Предварительные операции

Снимите :



Зеркальный элемент наружного зеркала заднего вида



Наружное зеркало

3. Разборка

3.1. Электродвигатель зеркального элемента наружного зеркала заднего вида

Рисунок : E5AP30WD
