Подготовить места стыка и защитить их сварочной грунтовкой ( индекс "C7").

ПРИМ ЕЧАНИЕ : Нанести на внутренние поверхности свариваемых элементов сварочную грунтовку.

Нанести фиксирующую мастику ( индекс "A1").
Установить структурные и пенистые вставки.

9. Подгонка

Рисунок : C4CM1R8D

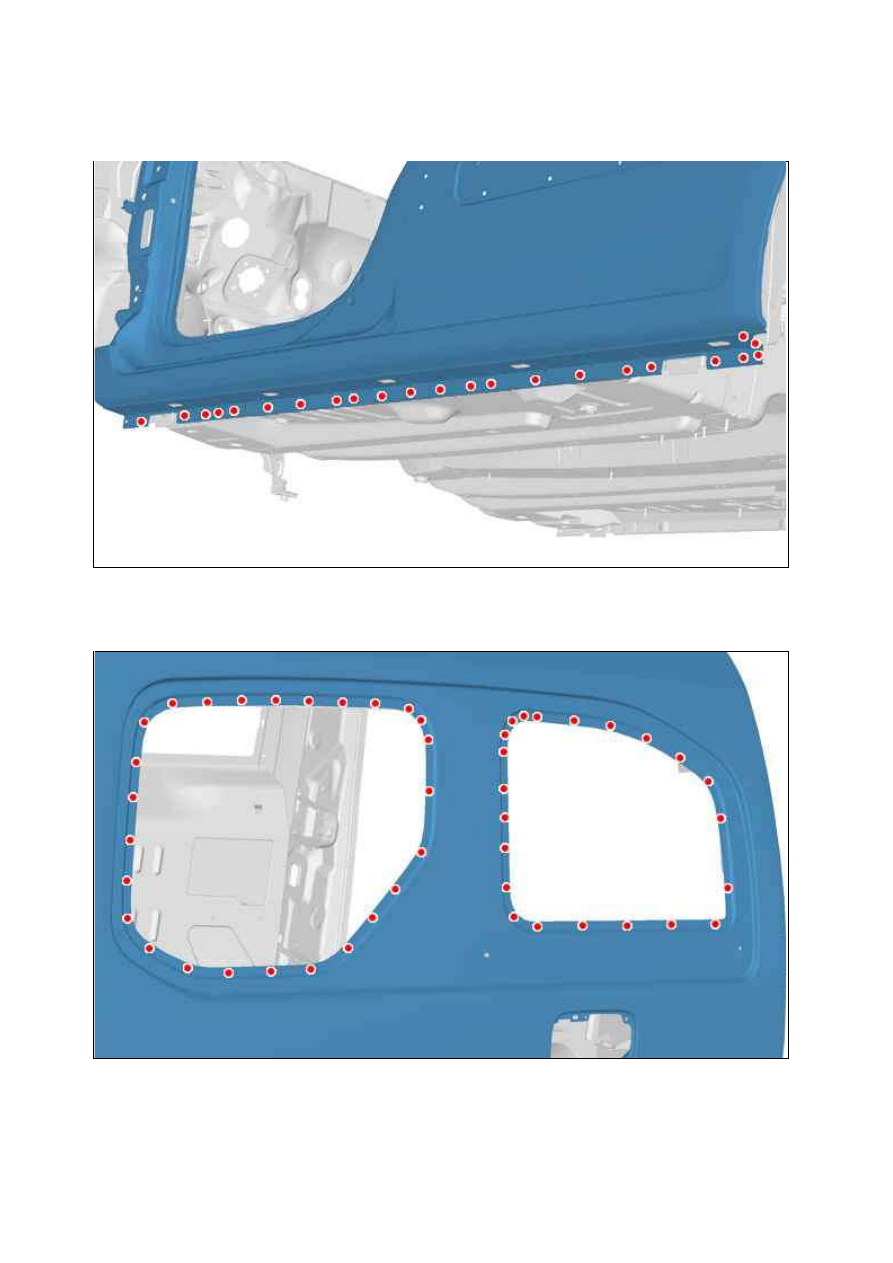

Рисунок : C4CM1R9D

18.01.2012

Установить панель боковины салона.
Установить элементы, обеспечивающие подгонку.
Проверьте зазоры и выравнивание.
Удерживать элемент на месте.

10. Сварка

Сварить по отверстиям в среде защитного газа MAG.
Зашлифовать точки сварки MAG.

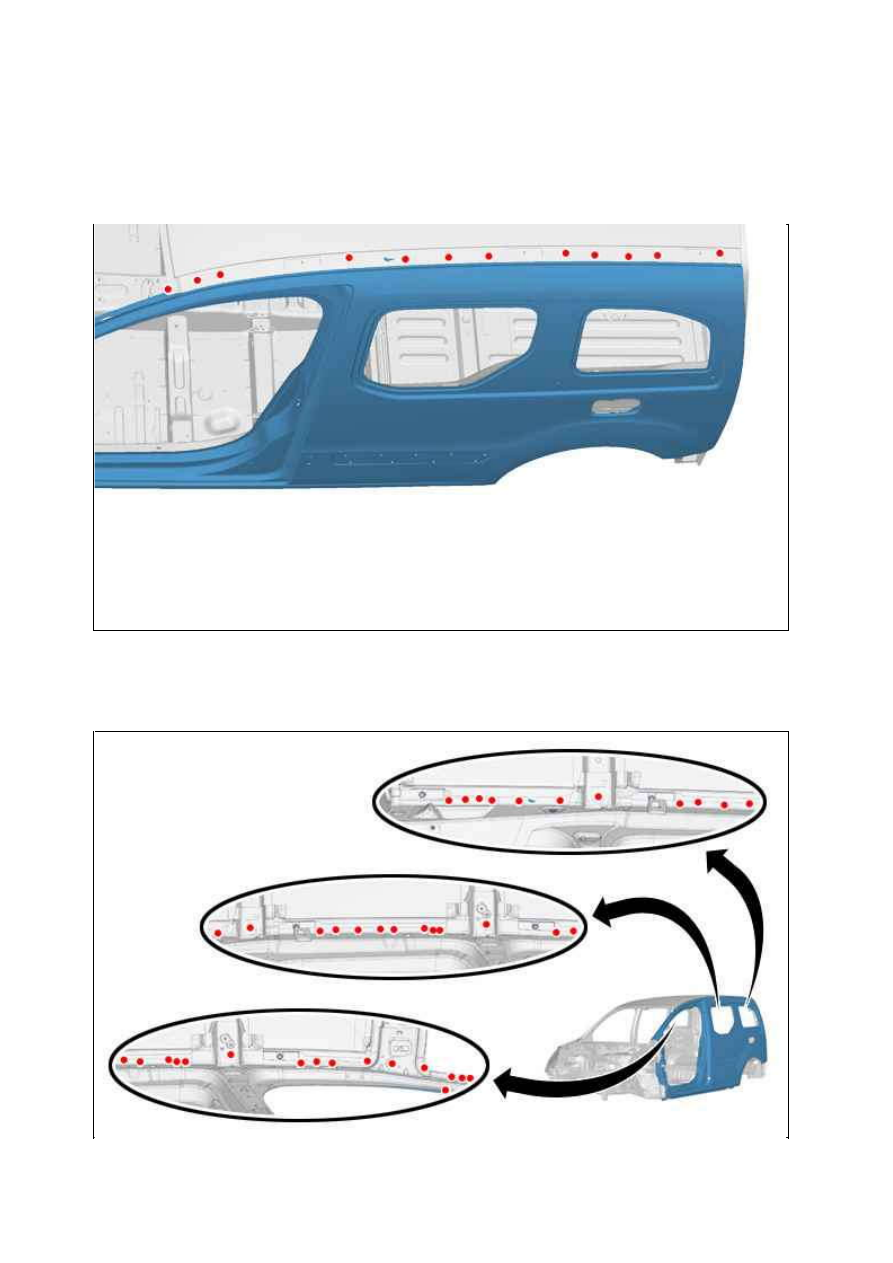

Рисунок : C4CM1RAD

18.01.2012

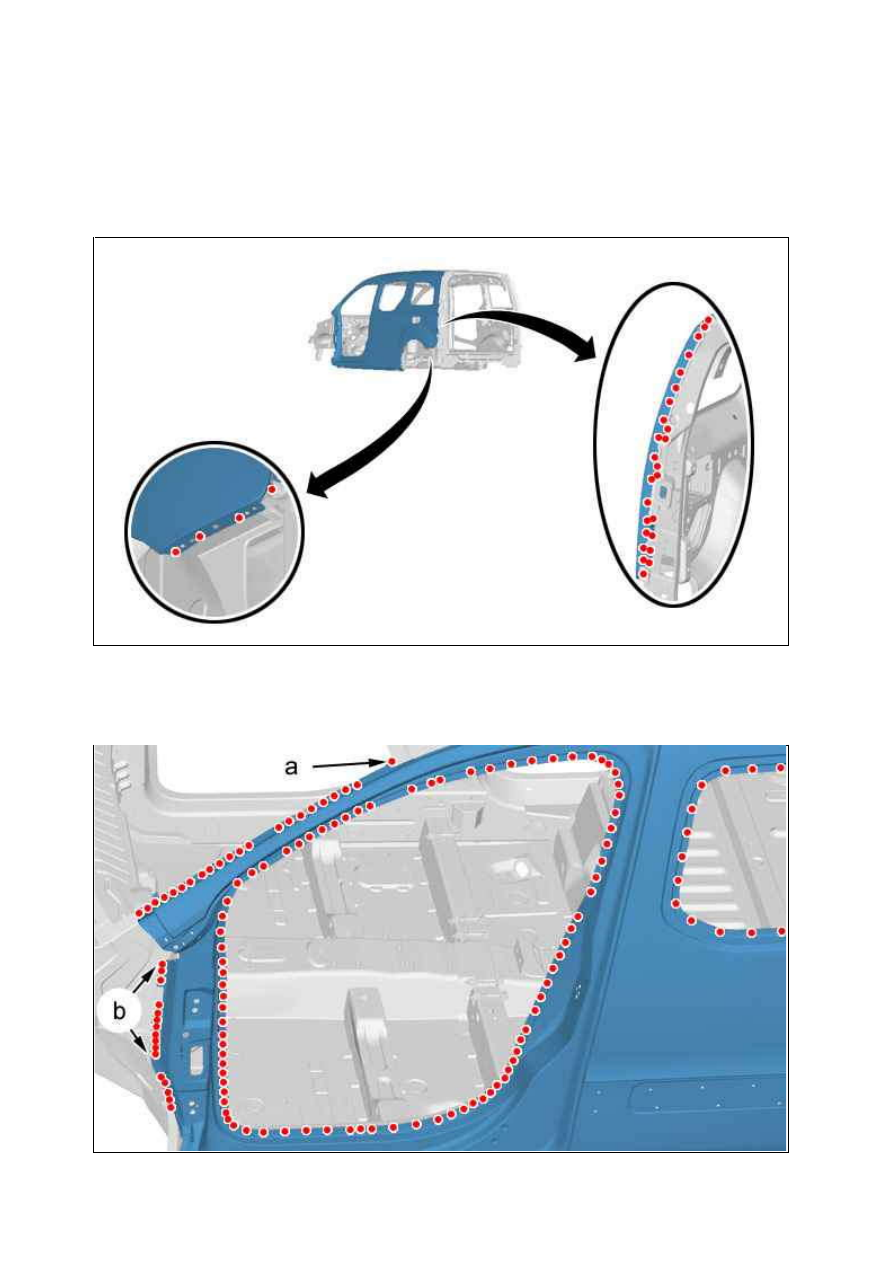

Выполнить точечную сварку MAG (в "a").
Сварить по отверстиям в среде защитного газа MAG (в "b").
Зашлифовать точки сварки MAG.
Приварить точками сварки.

Сварить по отверстиям в среде защитного газа MAG.
Зашлифовать точки сварки MAG.

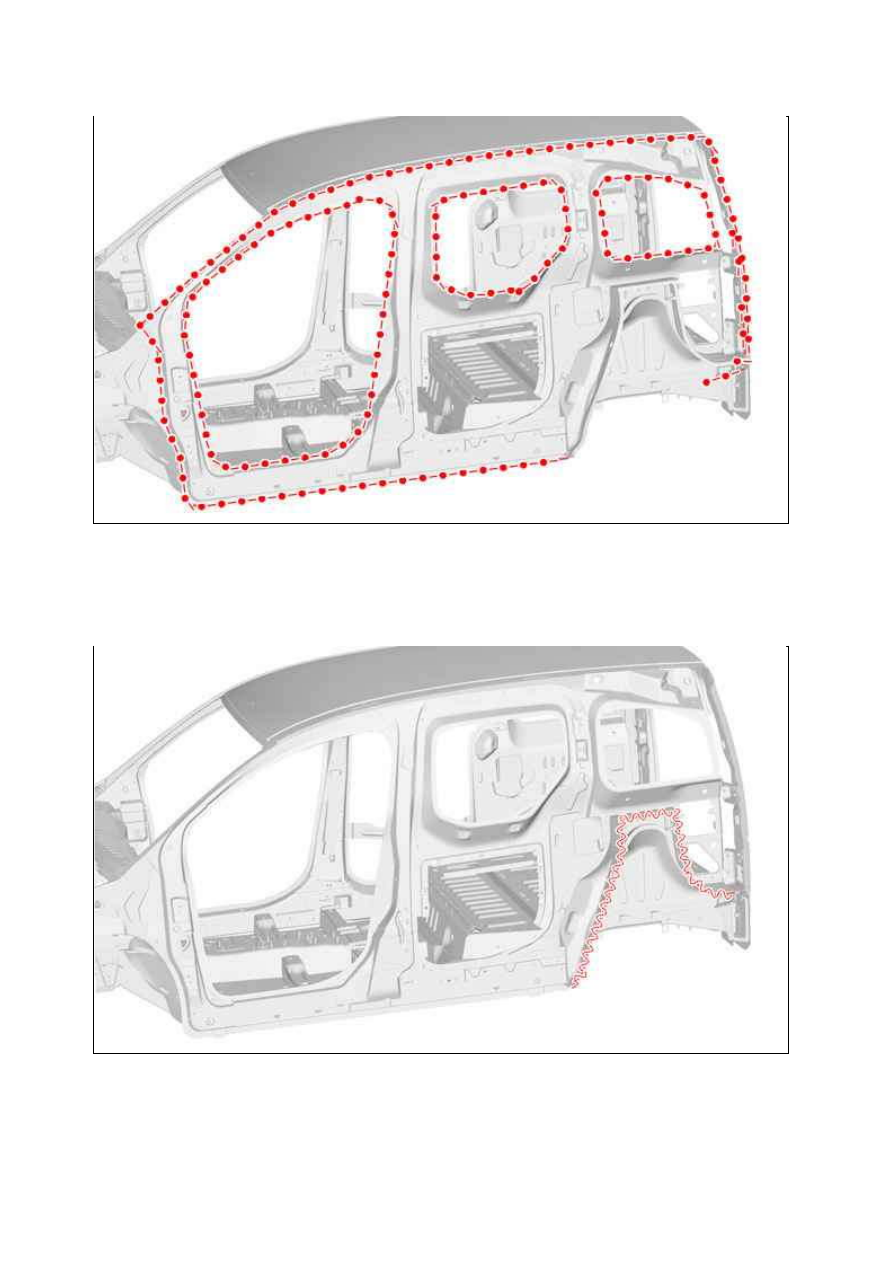

Рисунок : C4CM1RBD

Рисунок : C4CM1RCD

Рисунок : C4CM1RDD

18.01.2012

Сварить по отверстиям в среде защитного газа MAG.
Зашлифовать точки сварки MAG.

Приварить точками сварки.

Приварить точками сварки.

11. Герметичность ­ защита

Рисунок : C4CM1RED

Рисунок : C4CM1RFD
