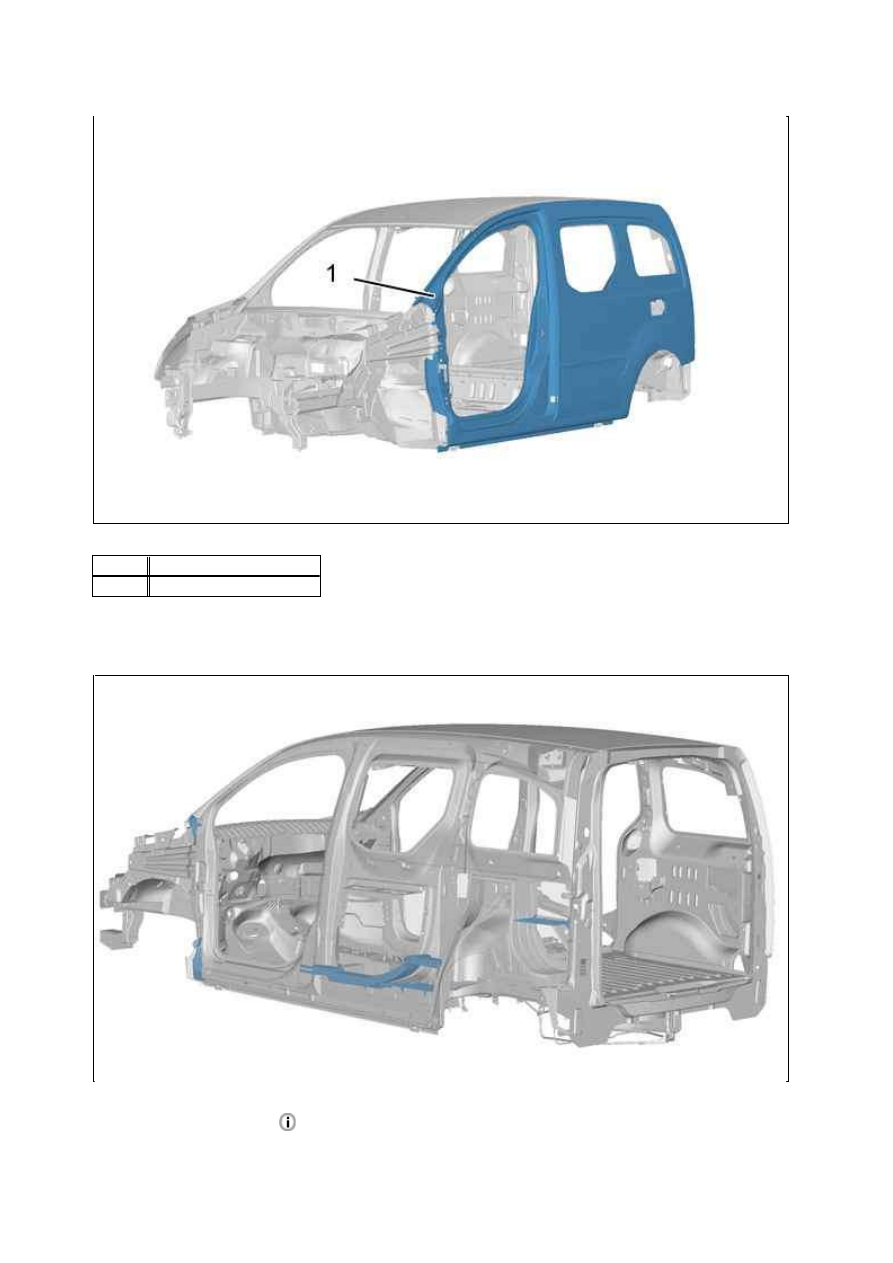

4.2. Расположение структурных и пенистых вставок

Расширяющиеся вставки

.

4.3. Идентификация структурных и пенистых вставок

Рисунок : C4CM1QUD

М етка  Обозначение
(1)

Панель боковины салона

Рисунок : C4CM1QVD

18.01.2012

5. Идентификация : Панель боковины салона

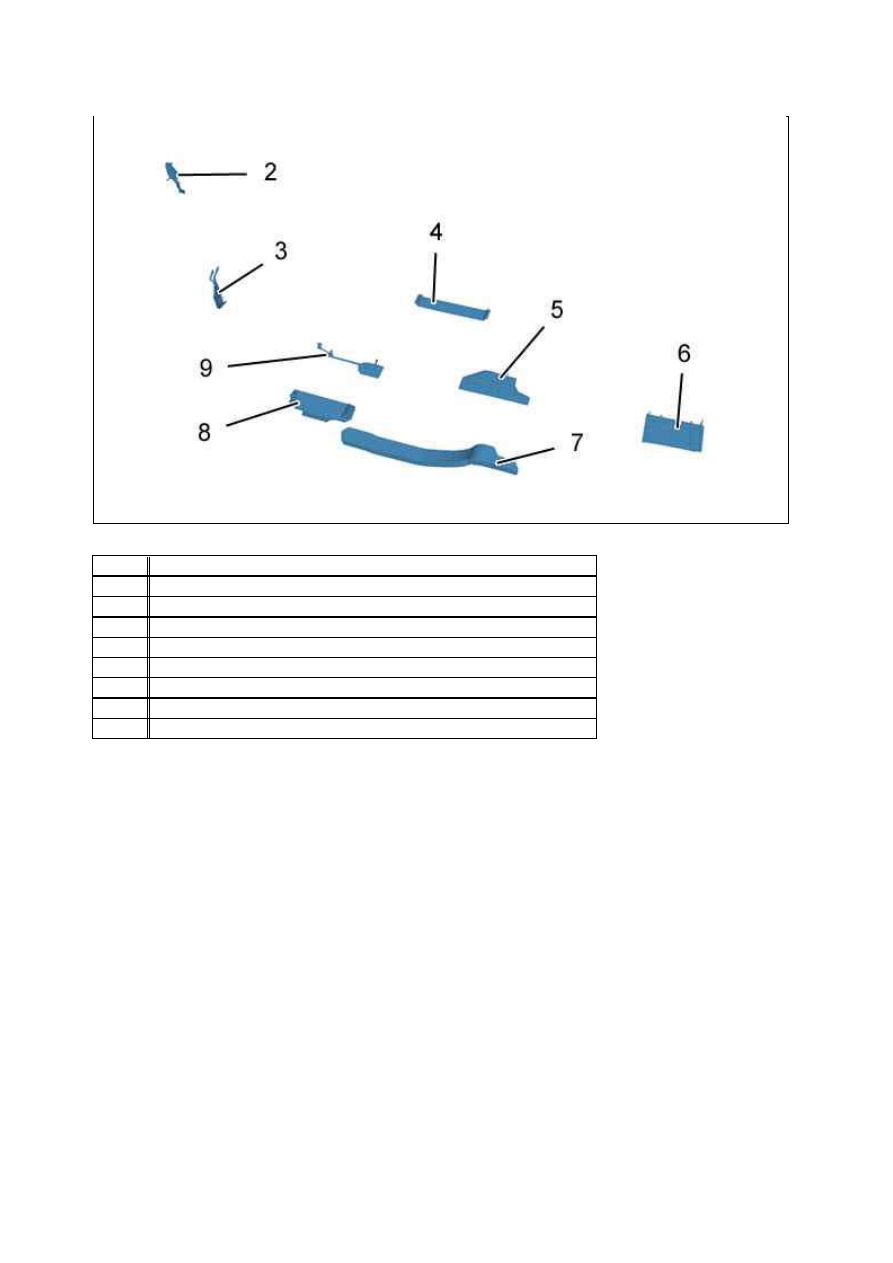

5.1. Состав : Панель боковины салона

Рисунок : C4CM1QWD

М етка  Обозначение
(2)

Закрывающее уплотнение (со стороны салона)

(3)

Герметичность (со стороны салона)

(4)

Расширяющаяся вставка : Усилитель лонжерона

(5)

Расширяющаяся вставка : Задней стойки

(6)

Расширяющаяся вставка : Накладка боковины

(7)

Расширяющаяся вставка : Задней стойки

(8)

Наружная расширяющаяся вставка : Усилитель центральной стойки

(9)

Наружная расширяющаяся вставка : Центральная стойка

18.01.2012

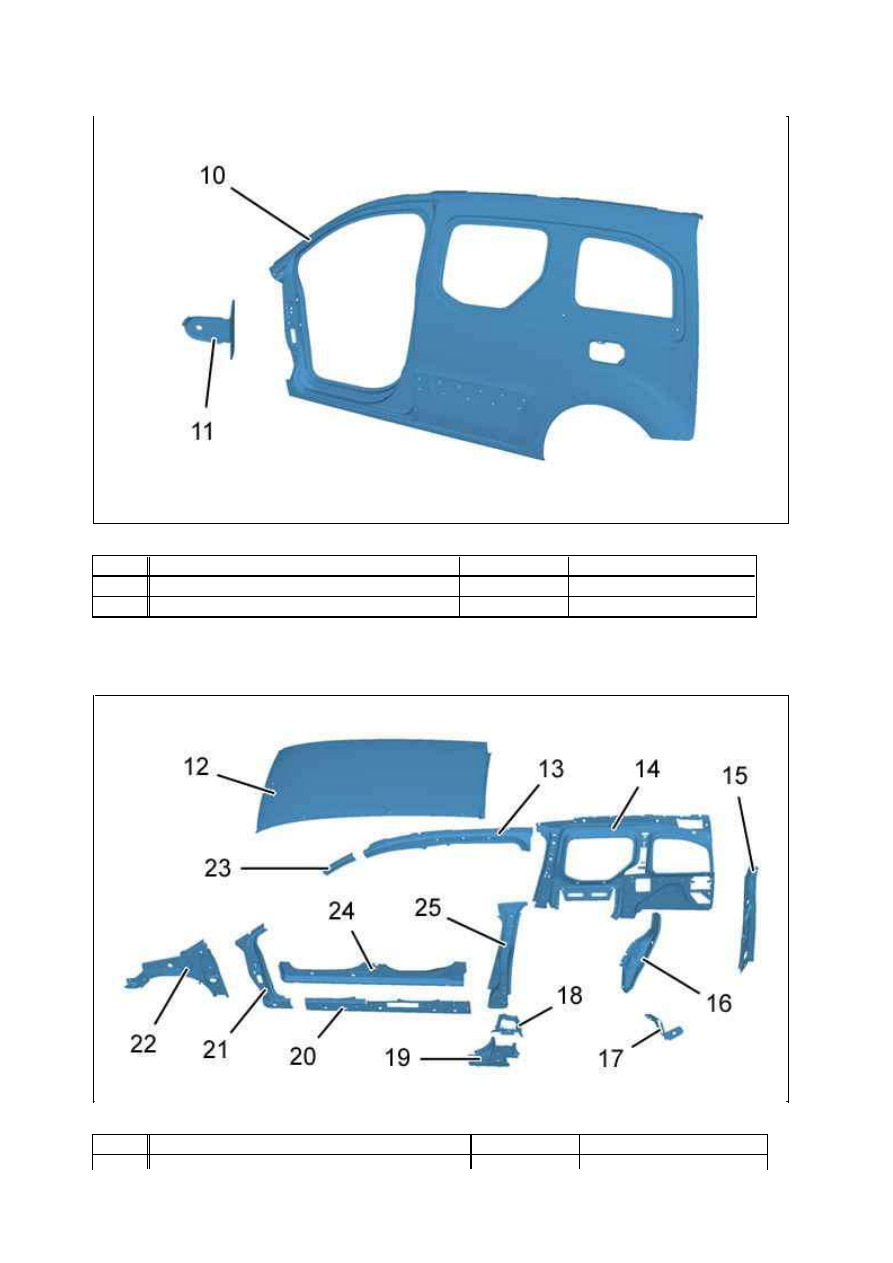

5.2. Идентификация деталей, примыкающих к панели боковины салона

Рисунок : C4CM1QXD

М етка  Обозначение

Толщина (мм)   Характер/классификация

(10)

Панель боковины салона

0,77

Мягкая сталь

(11)

Задняя промежуточная опора переднего крыла  2

HLE

Рисунок : C4CM1QYD

М етка  Обозначение

Толщина (мм)   Характер/классификация

18.01.2012

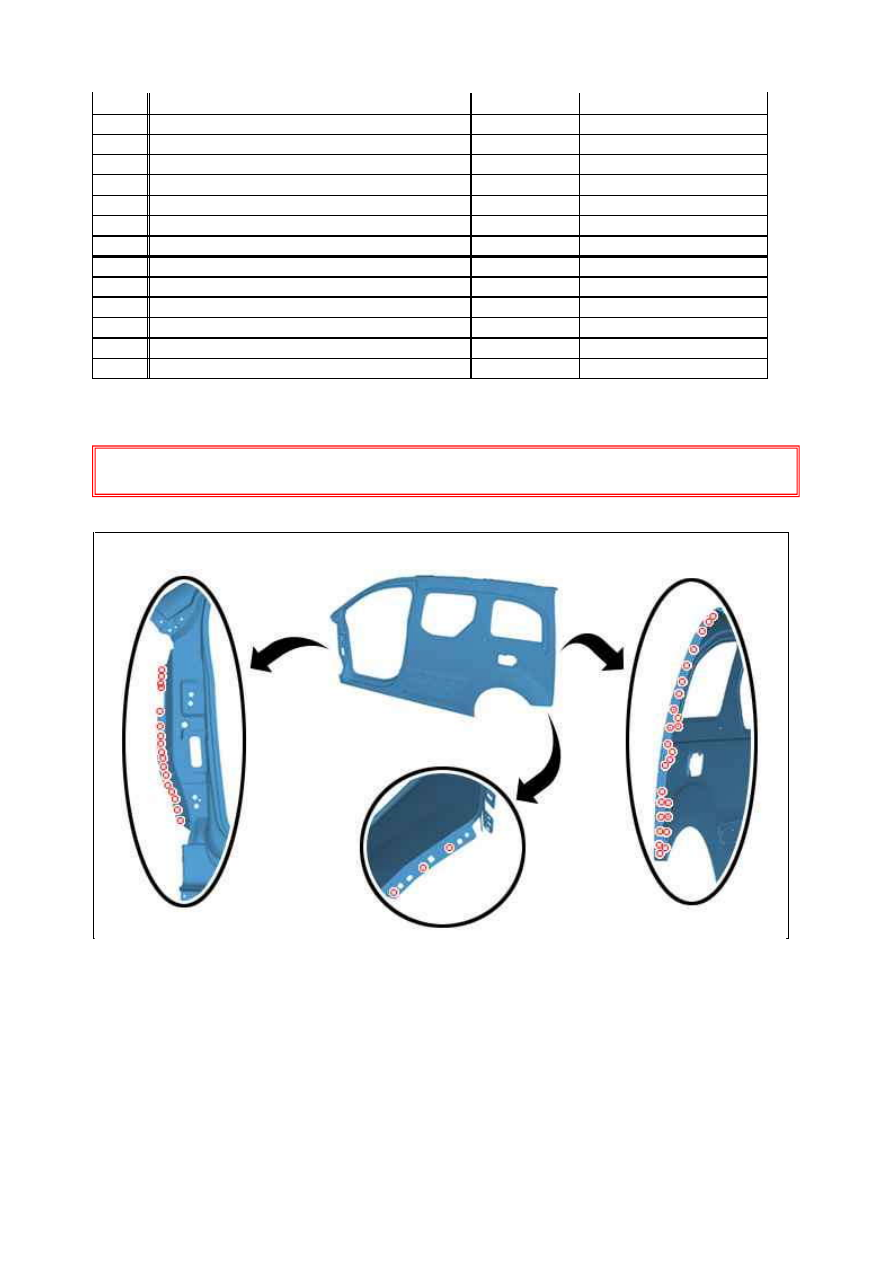

6. Подготовка : Панель боковины салона

ОБЯЗАТЕЛЬНО :  При  очистке  краев  стыков  использовать  растворитель  во  избежание  повреждения
антикоррозионной защиты.

Разметить и просверлить отверстия Ø 6,5 мм (или 8 мм для элементов значительной толщины) для
последующей точечной сварки.

(12)

Крыша

0,67

Мягкая сталь

(13)

Основание арки крыши

1,17

HLE

(14)

Накладка заднего крыла

0,97

Мягкая сталь

(15)

Желоб заднего крыла

­

­

(16)

Арка заднего колеса, задняя часть

0,67

Мягкая сталь

(17)

Нижняя крышка заднего крыла

0,97

Мягкая сталь

(18)

Усилитель накладки центральной стойки

2

THLE

(19)

Нижний элемент усиления : Центральная стойка  2,2

THLE

(20)

Элемент усиления внутреннего лонжерона

1,17

THLE

(21)

Усилитель передней стойки

1,47

HLE

(22)

Накладка переднего крыла

1,17

HLE

(23)

Основание стойки проема ветрового стекла

1,17

HLE

(24)

Внутренний лонжерон

1,47

HLE

(25)

Усилитель центральной стойки

2

UHLE

Рисунок : C4CM1QZD
