ЗАМ ЕНА : ПАНЕЛЬ БОК ОВИНЫ К У ЗОВА СО СДВИЖНОЙ ДВЕРЬЮ  И 1 СТЕК ЛОМ

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

ВНИМ АНИЕ :  На  все  очищенные  поверхности  должно  быть  нанесено  защитное  покрытие  с  помощью
соответствующего процесса электролитической оцинковки .

1. Информация

Типы сварных швов, используемых при сварке данного элемента электрической дугой.
Сварка методом MAG путем нанесения металла (сталь) в среде активного газа.
Обозначение сталей с высоким пределом упругости, используемое в этом документе :



HLE : Сталь с высоким пределом упругости



THLE : Сталь с очень высоким пределом упругости



UHLE: сталь со сверхвысоким пределом текучести

2. Рекомендуемое оборудование

Производите операцию с использованием одной из следующих систем :



Электронная измерительная система



Механическая измерительная система



Специфическая головка MZ (Специальный инструмент)



Контрольный шаблон

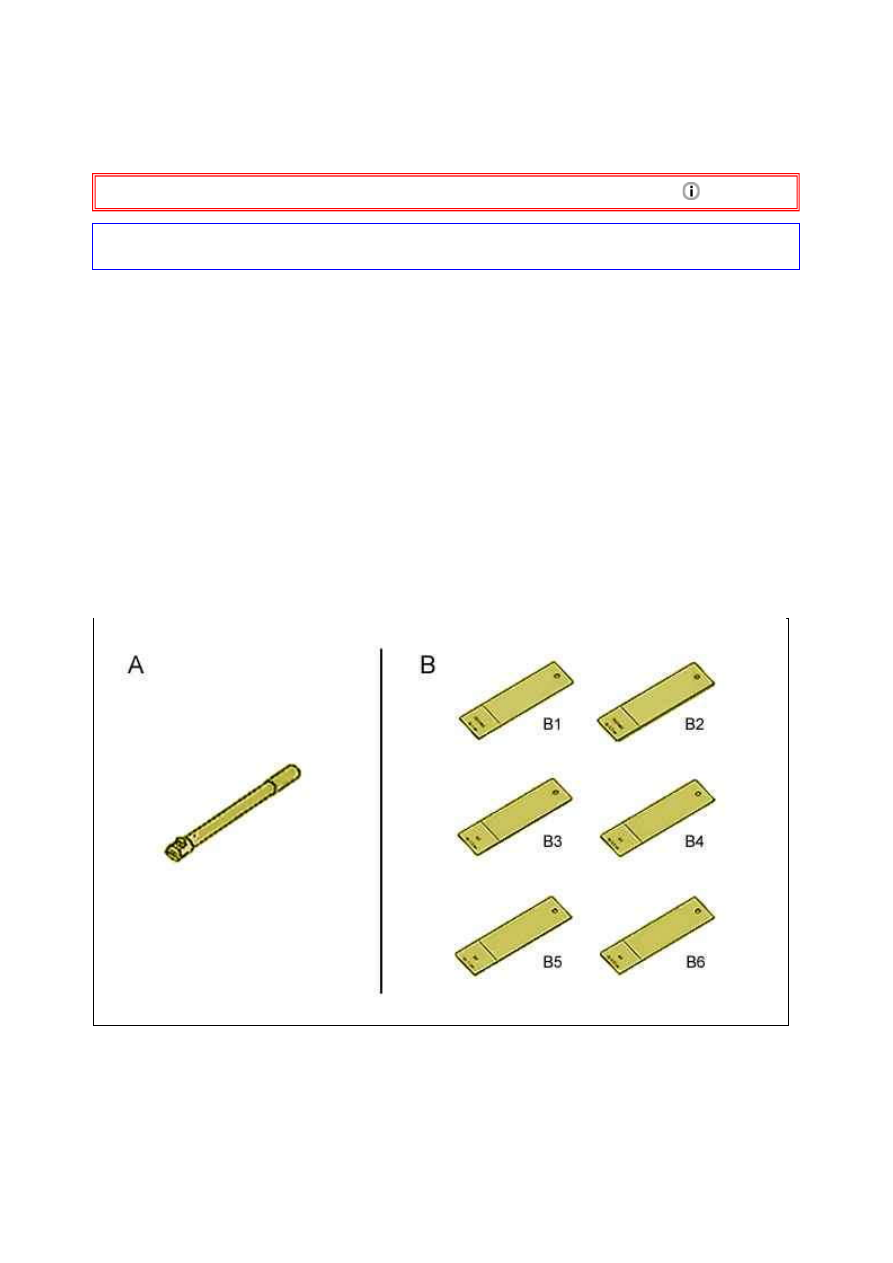

"A" Оборудование для проверки качества точек электрической сварки (­).1366­ZZ.
"B" Ш аблон для проверки качества точек электрической сварки (­).1366­B.

Рисунок : E5AP35MD

18.01.2012

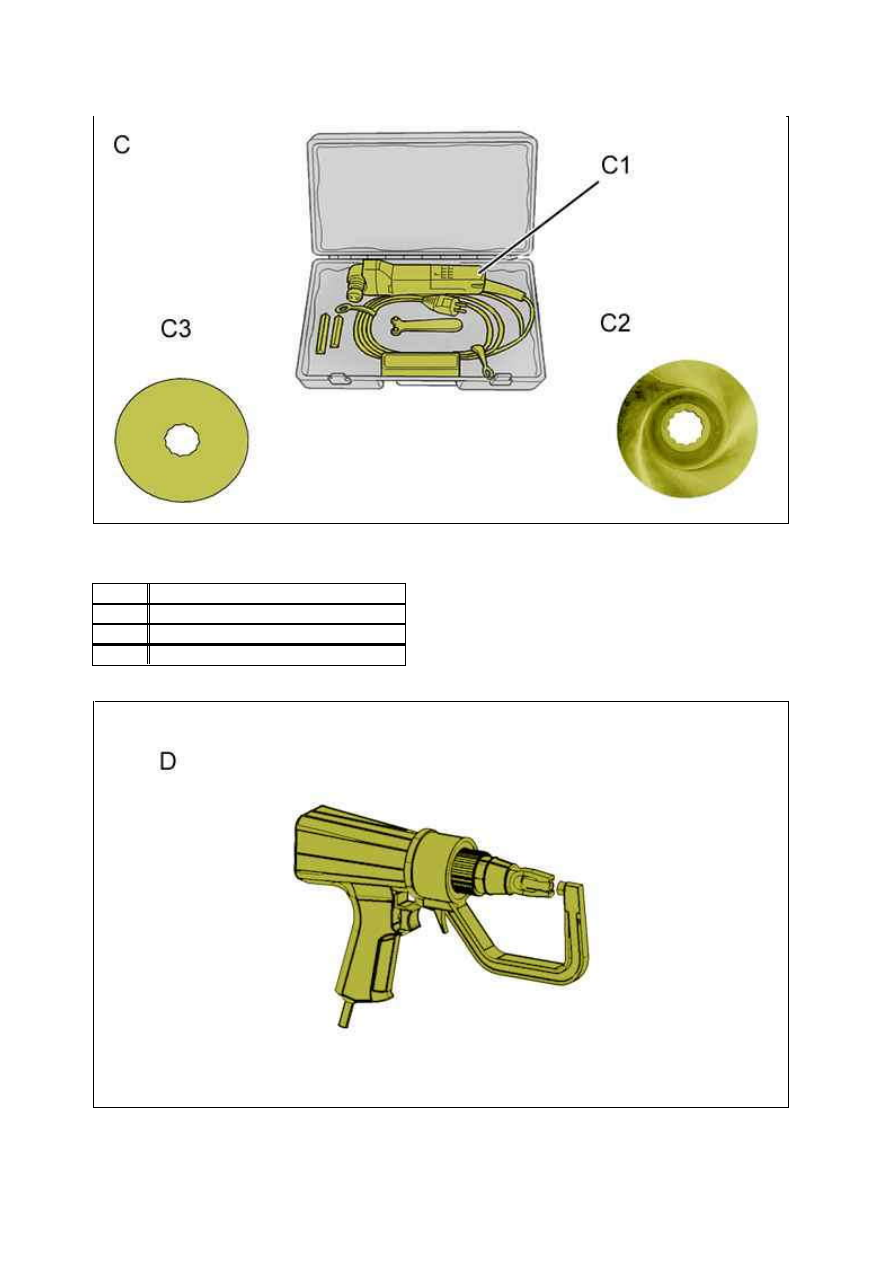

"C" Комплект электрического резака FEIN.

"D" S­образная дрель для высверливания сварных точек.

Рисунок : E5AM0EPD

М етка  Обозначение
"C1"    Электрический нож

"C2"    Диск пилы FEIN со съемной ступицей
"C3"    Лезвие n°103

Рисунок : E5AM0JBD

18.01.2012

3. Дополнительные операции

Отсоединить аккумуляторную батарею .

ВНИМ АНИЕ :  Снять  или  защитить  расположенные  в  зоне  ремонта  элементы,  которые  могут  быть
повреждены температурой или пылью.

Отделите жгуты проводов.
Замените :

У силитель со стороны салона

.

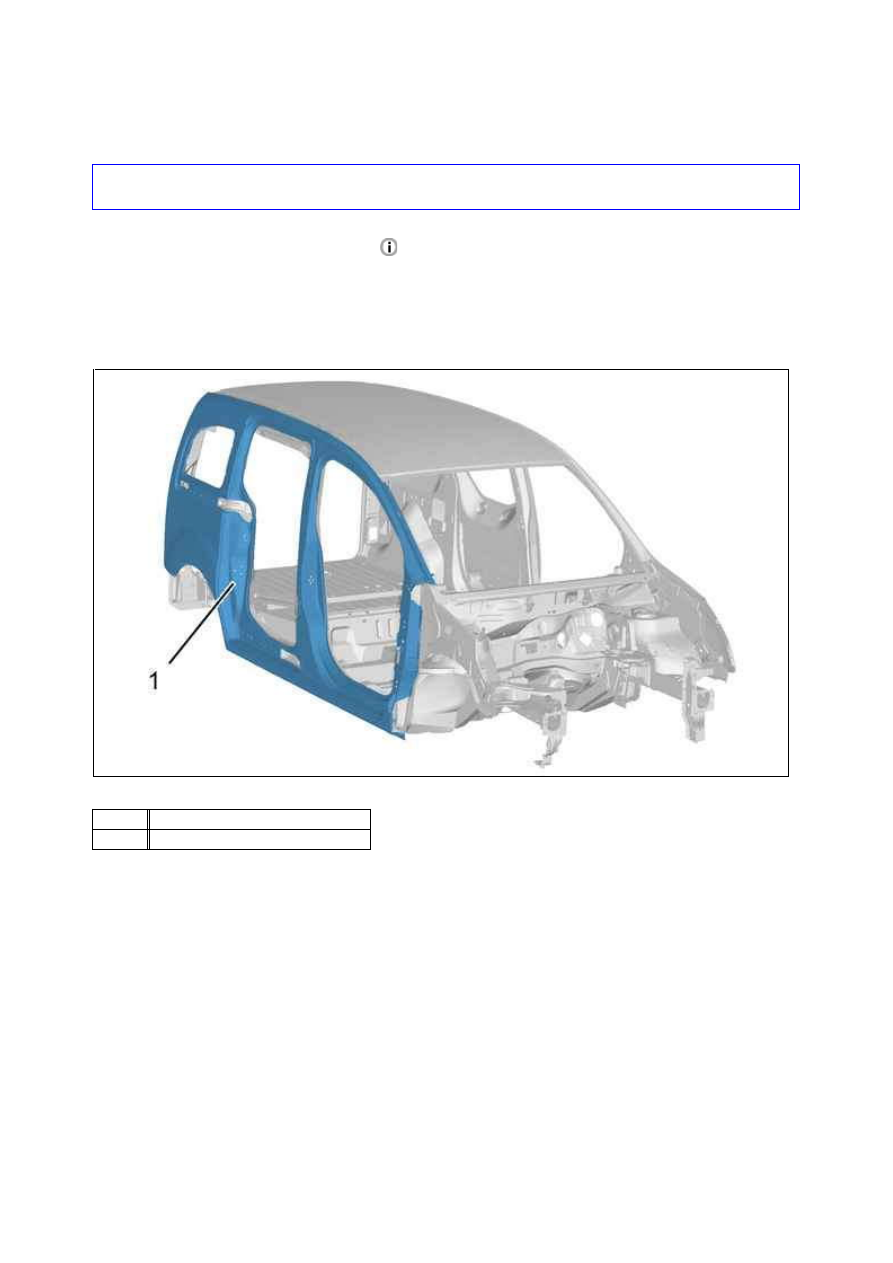

4. Локализация : Панель боковины салона

4.1. Расположение запасной части

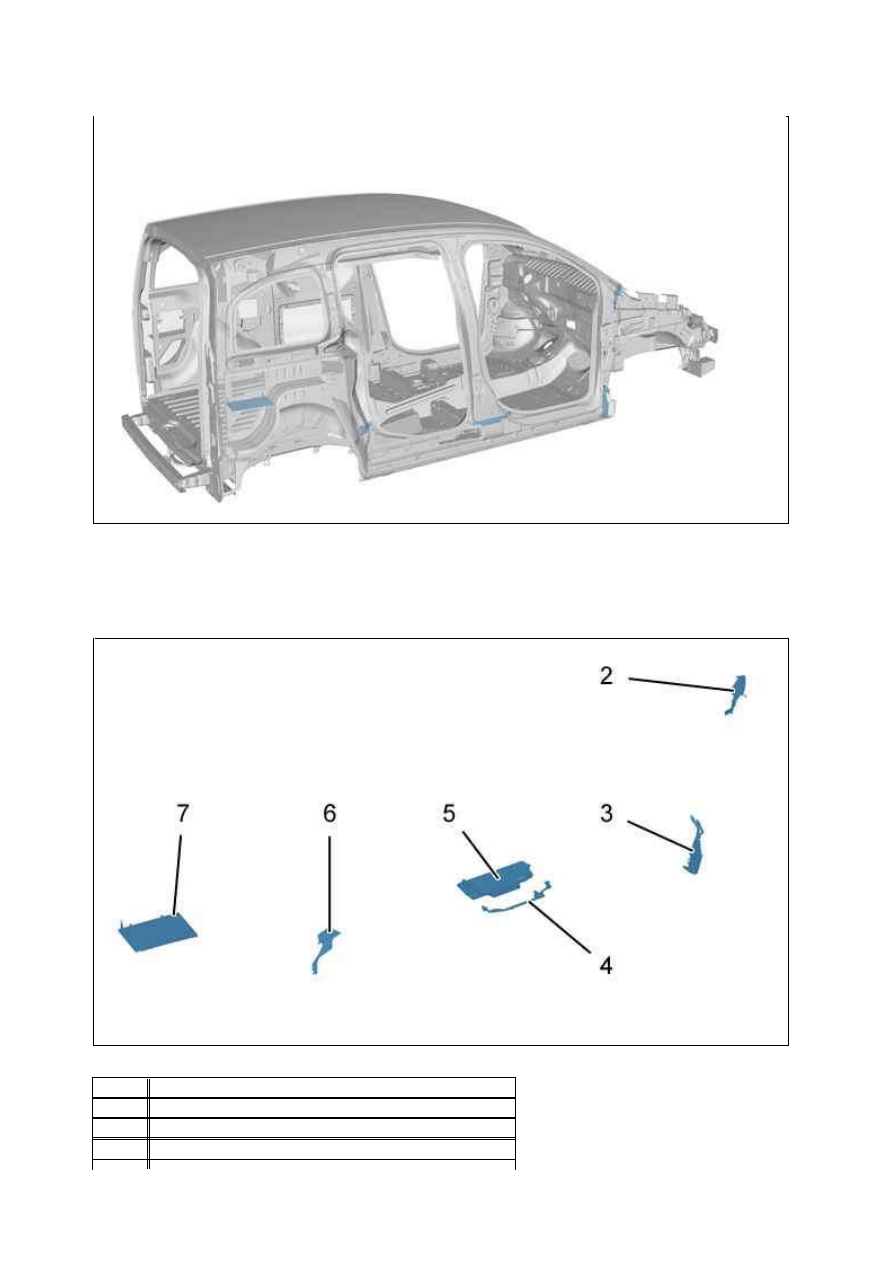

4.2. Расположение пенистых вставок

Рисунок : C4CM1RTD

М етка  Обозначение
(1)

Панель боковины салона в сборе

18.01.2012

Расположение пенистых вставок.

4.3. Обозначение вставок из вспененного материала

Рисунок : C4CM1RUD

Рисунок : C4CM1RVD

М етка  Обозначение

(2)

Герметичность : Крышка баковой панели салона

(3)

Герметичность : Со стороны салона

(4)

Наружная пенистая вставка центральной стойки кузова

18.01.2012
