Начните установку с угла ( в "a")



Установите уплотнение проема передней двери (2) в паз передней двери ; С помощью пластикового
молотка

Установите : Боковую накладку приборной панели (1).

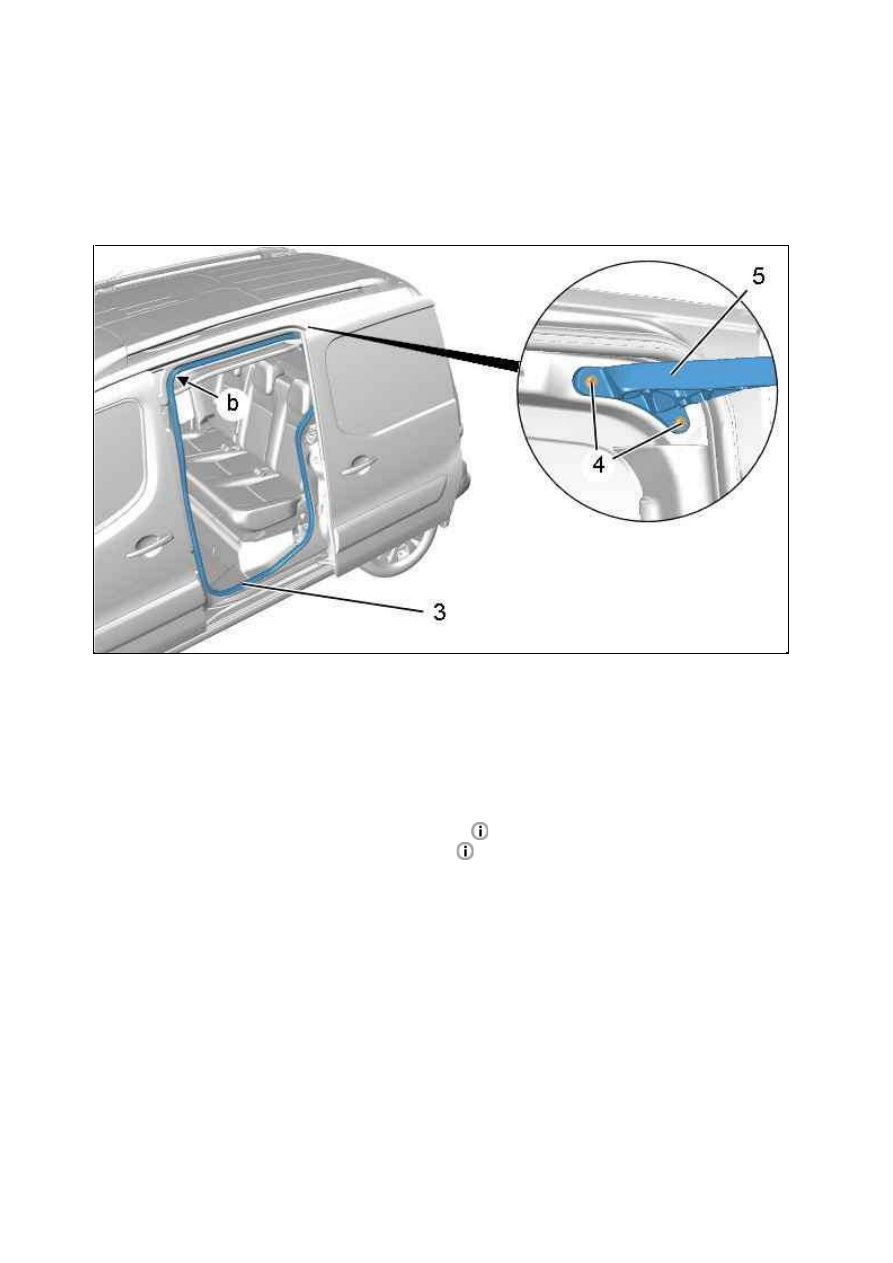

3.2. У плотнитель входного проема боковой сдвижной двери

Отвернуть болты (4).
Расположить : Уплотнитель входного проема боковой сдвижной двери (3).
Установить на место болтов (4) ; Затяните моментом 0,8 дН.м.
Установка уплотнителя входного проема боковой сдвижной двери (3) :



Начните установку с угла ( в "b")



Уложить уплотнитель входного проема сдвижной двери (3) в отбортовку проема сдвижной двери ; С
помощью пластикового молотка

Установите :

Жгут проводов боковой сдвижной двери

.

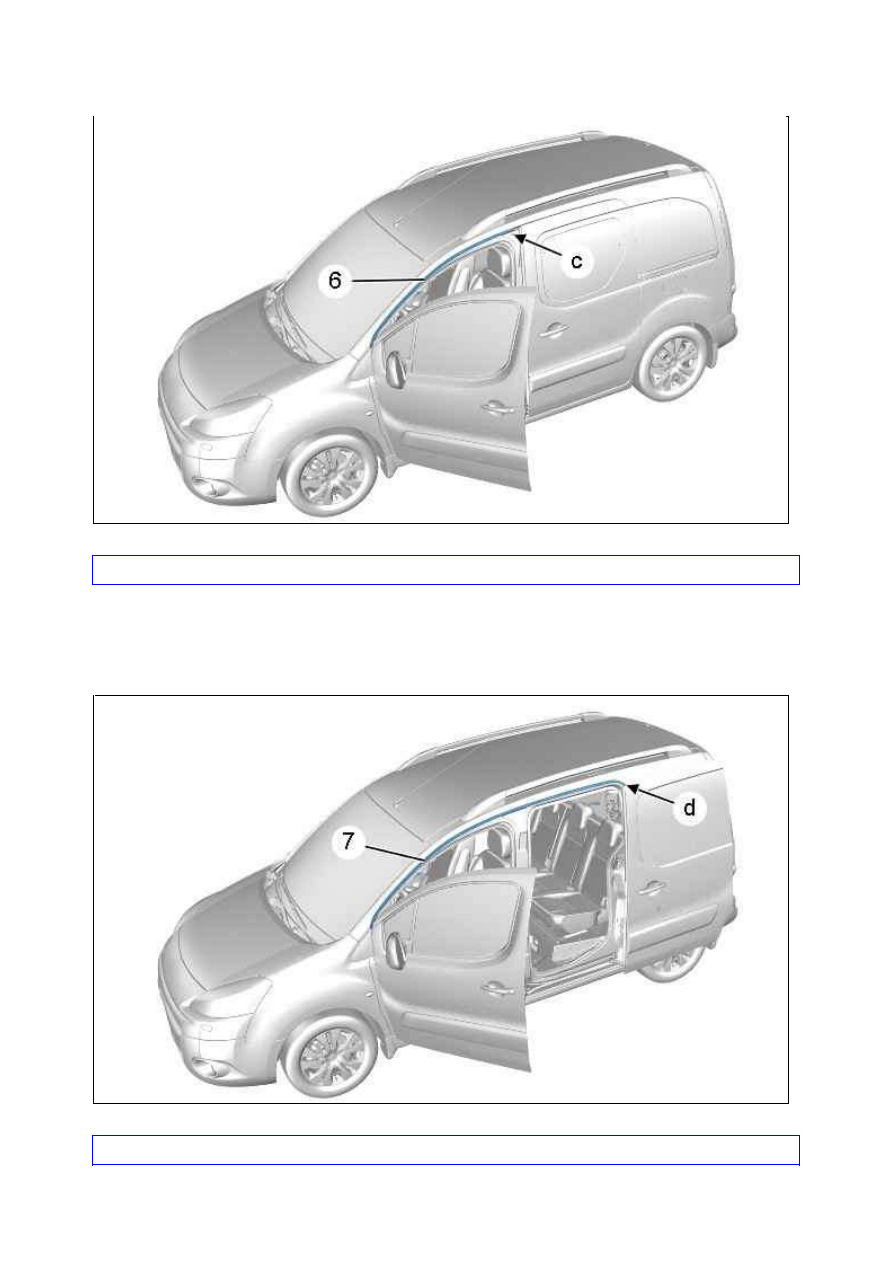

3.3. Грязезащитный уплотнитель (Передняя дверь)

Рисунок : C4CM1NKD

Проверьте зазоры и отрегулируйте выравнивание

.

18.01.2012

ВНИМ АНИЕ : Систематически заменять : Грязезащитный уплотнитель (6).

Обезжирить поверхности для приклеивания ; С помощью обезжиривающего средства с индексом "J1".
Установите ­ Наклеить : Грязезащитный уплотнитель (6) ; С помощью метки ( в "c").

3.4. Грязезащитный уплотнитель (Передняя дверь / Боковая сдвижная дверь)

ВНИМ АНИЕ : Систематически заменять : Грязезащитный уплотнитель (7).

Рисунок : C4CM1NLD

Рисунок : C4CM1NMD

18.01.2012

Обезжирить поверхности для приклеивания ; С помощью обезжиривающего средства с индексом "J1".
Установите ­ Наклеить : Грязезащитный уплотнитель (7) ; С помощью метки ( в "d").

3.5. У плотнитель проема двери багажного отделения

Расположить : Уплотнение проема крышки багажника (8).
Установка уплотнителя проема двери багажного отделения (8) :



Начните установку с угла ( в "e")



Уложить уплотнитель проема двери багажного отделения (8) в отбортовку проема ; С помощью
пластикового молотка

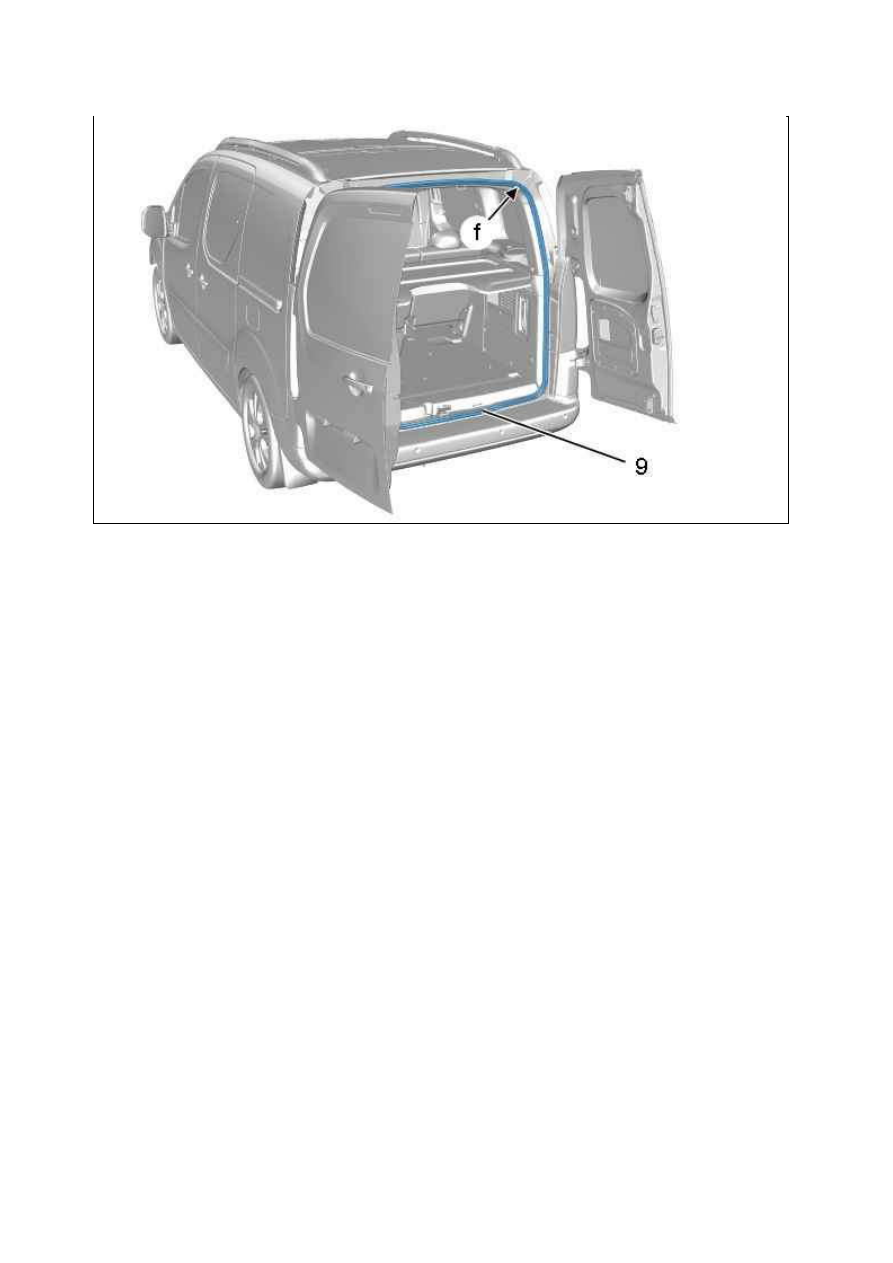

3.6. У плотнитель проема задних распашных дверей

Рисунок : C4BM0S8D

18.01.2012

Расположить : Уплотнитель проема распашных дверей багажного отделения (9).
Установка уплотнителя проема задних распашных дверей (9) :



Начните установку с угла ( в "f")



Надеть уплотнитель проема распашных задних дверей (9) на желоб дверного проема ; С помощью
пластикового молотка

3.7. Общие операции

Проверить : :



Закрытие дверей



Герметичность уплотнения дверных проемов

Рисунок : C4BM0S9D
