Peugeot Partner (B9). Руководство - часть 28

ВНИМ АНИЕ : Вытрите все следы масла в гнезде для установки сальника ; Убедитесь в отсутствии следов
масла на поверхностях гнезда сальника.

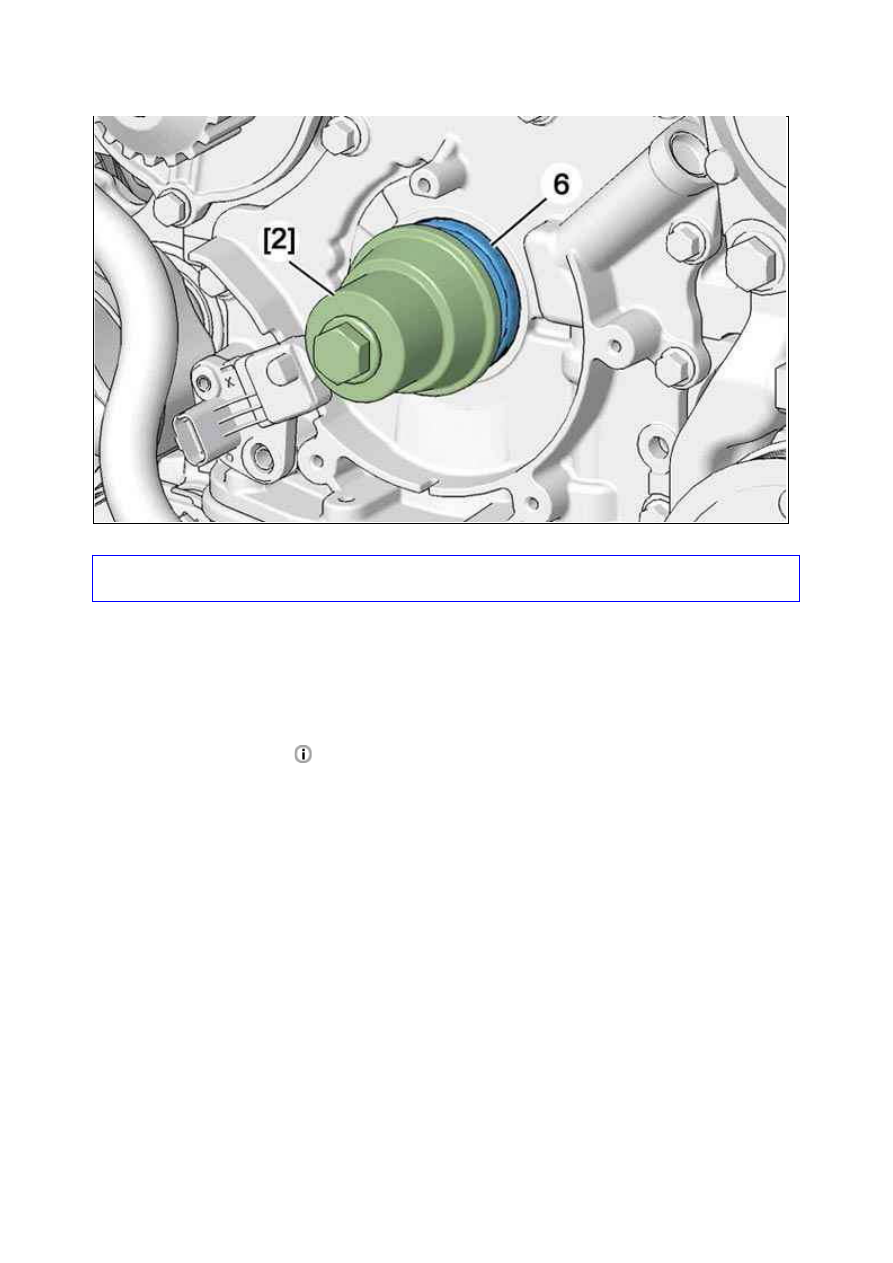

Установите муфту с уплотнительным кольцом (6) на коленчатый вал.
Установить приспособление [2] и винт шкива коленчатого вала .
Затянуть винт шкива коленчатого вала до соприкосновения торца приспособления [2] с поверхностью
масляного насоса .
Снимите приспособление [2].
Установите :



Ш понку шкива коленчатого вала



Ш кив коленчатого вала



Ремень привода ГРМ



Декоративную крышку двигателя

Подсоедините обратно аккумуляторную батарею.

4. Сальник коленчатого вала

4.1. Снятие

Отсоединить аккумуляторную батарею .
Снимите :



Декоративную крышку двигателя



Коробку передач



Механизм сцепления

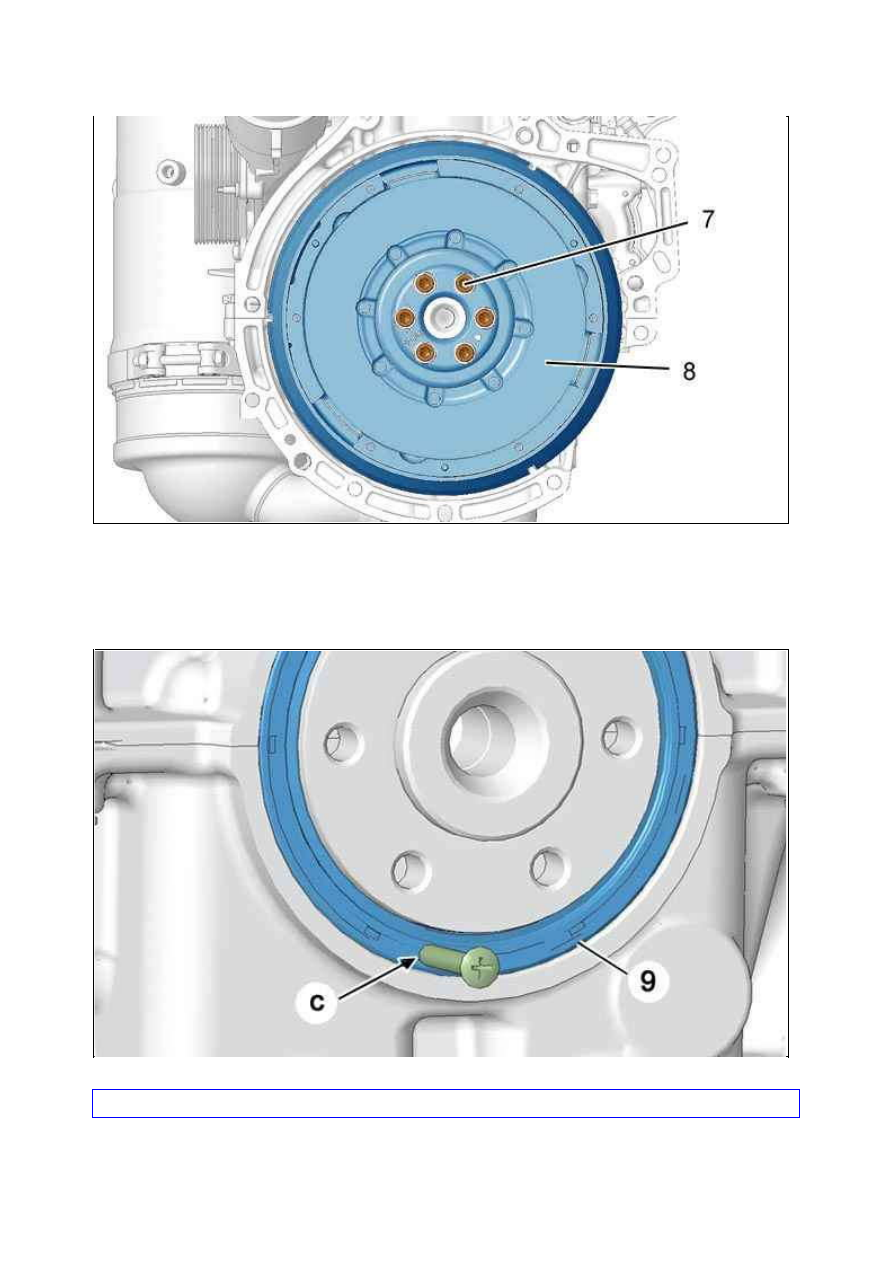

Рисунок : B1BPSKED

Снимите :



болтов (7)



Маховик (8)

ВНИМ АНИЕ : Убедитесь в отсутствии следов масла на поверхностях гнезда сальника.

Просверлить отверстие Ø 3,5 в уплотнительной манжете (9) ( в "c").
Вкрутить винт в отверстие ( в "c").

Рисунок : B1CP0M1D

Рисунок : B1BPSKGD

Выньте сальник в сборе с помощью клещей.

4.2. У становка

ВНИМ АНИЕ : Вытрите все следы масла в гнезде для установки сальника ; Убедитесь в отсутствии следов
масла на поверхностях гнезда сальника.

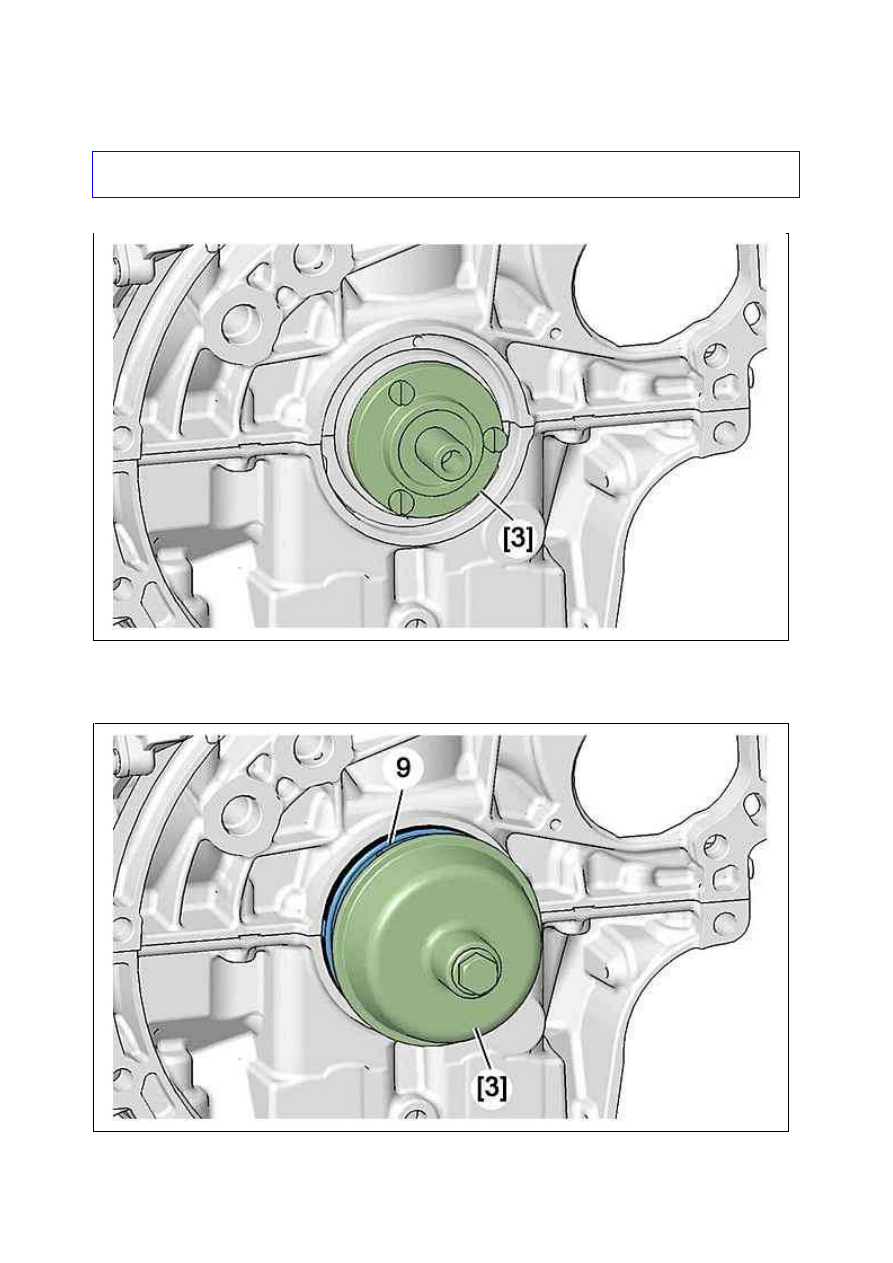

Установить нижнюю часть приспособления [3] на маховик двигателя .

Рисунок : B1BPSKHD

Рисунок : B1BPSKJD

Установить снятую муфту с уплотнительной манжетой (9) на нижнюю часть приспособления [3].
Затянуть винт [3] приспособления до соприкосновения торца приспособления с поверхностью блока
цилиндров .
Снимите приспособление [3].

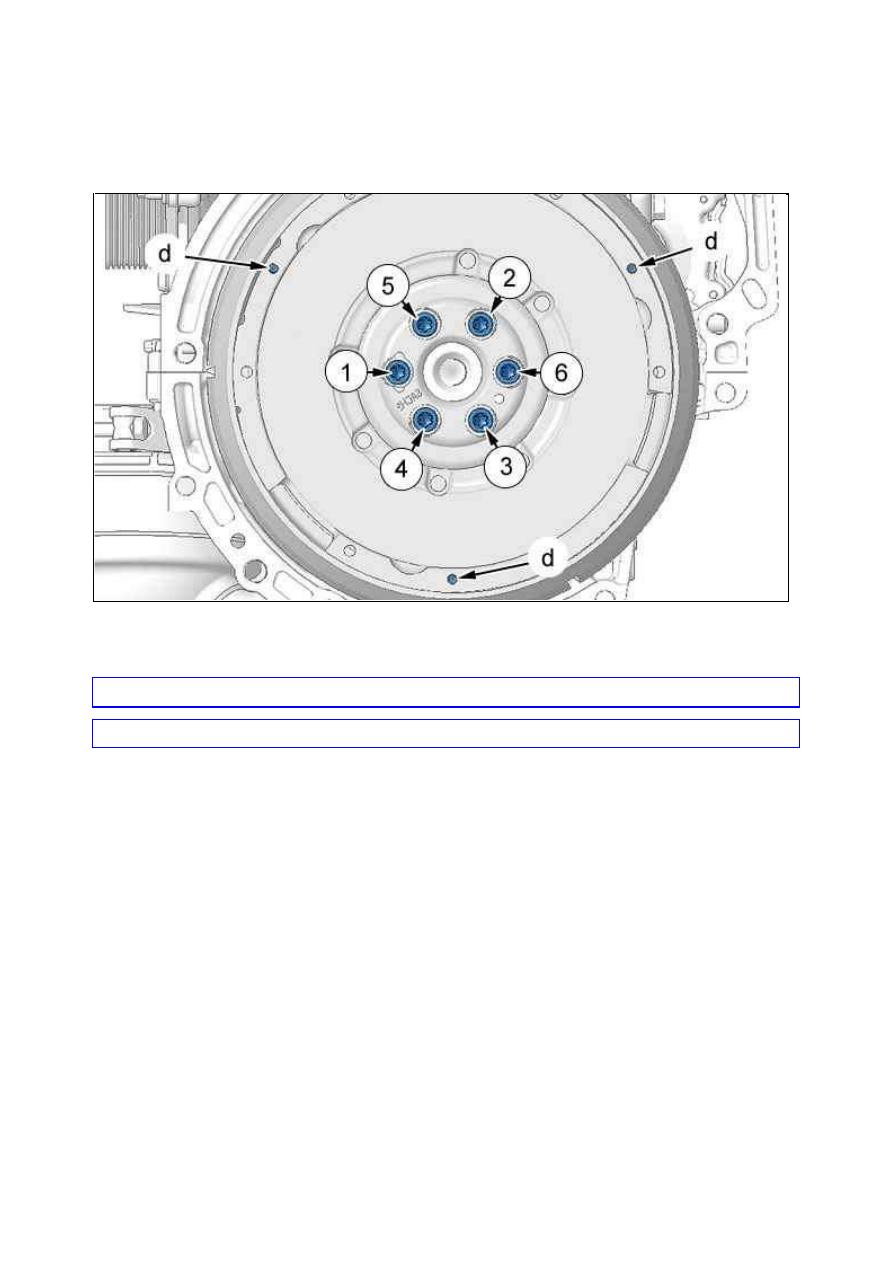

Установить двойной маховик двигателя (8).
Убедиться в присутствии 3 штифтов центрирования сцепления ( в "d").

ВНИМ АНИЕ : Периодически заменяйте болта (7).

ВНИМ АНИЕ : Соблюдать порядок затяжки болтов (7).

Метод затяжки болтов ((7)) :



Предварительная затяжка моментом 2,5 ± 0,2 дН.м



Отворачивание



Предварительная затяжка моментом 0,8 ± 0,1 дН.м



Затяжка моментом 3 ± 3 2 дН.м



Угловая затяжка на 90 ± 5 °

Установите :



Механизм сцепления



Коробку передач



Декоративную крышку двигателя

Подсоедините обратно аккумуляторную батарею.

Рисунок : B1CP0M2D
