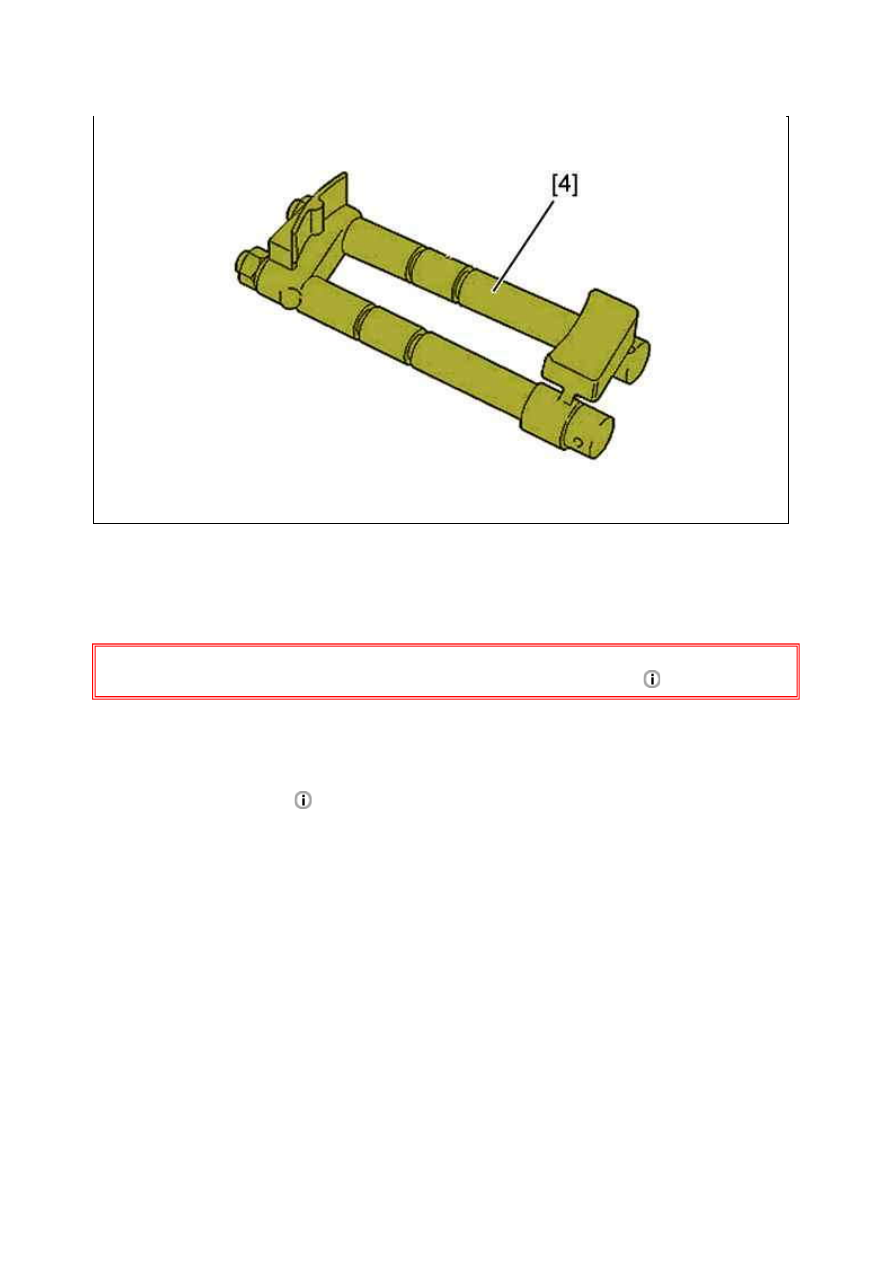

[4] Приспособление для фиксации в неподвижном положении распределительного вала 1 860 765 000
(Инструментальный ящик (­).0191).

2. Сальник распределительного вала

ОБЯЗАТЕЛЬНО :

Соблюдайте  требования обеспечения  безопасности  и чистоты, специфичные

для дизельных двигателей с топливной системой высокого давления (HDI )

 .

2.1. Снятие

Отсоединить аккумуляторную батарею .
Снимите :



Декоративную крышку двигателя



Ремень привода ГРМ

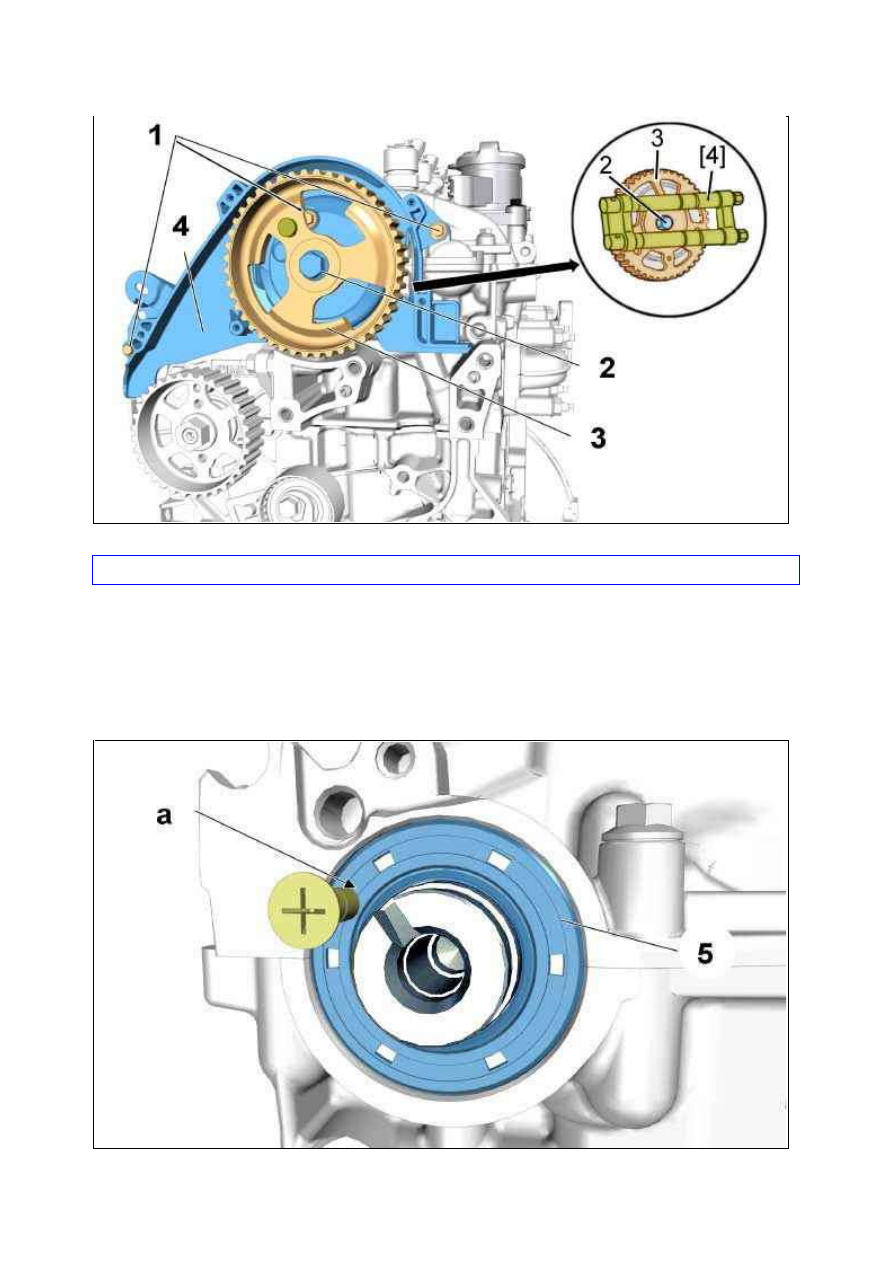

Рисунок : E5AP375D

ВНИМ АНИЕ : Снять штифт блокировки распределительных валов .

Зафиксировать шкив распределительного вала (3) ; С помощью приспособления [4].
Снимите :



Болт (2)



Ш кив распределительного вала (3)



болтов (1)



Кожух газораспределительного механизма (4)

Рисунок : B1BPSKAD

Рисунок : B1BPSKBD

ВНИМ АНИЕ : Убедитесь в отсутствии следов масла на поверхностях гнезда сальника.

Просверлить отверстие Ø 3,5 в уплотнительной манжете (5) ( в "a").
Вкрутить винт в отверстие ( в "a").
Выньте сальник в сборе с помощью клещей.

2.2. У становка

ВНИМ АНИЕ : Вытрите все следы масла в гнезде для установки сальника ; Убедитесь в отсутствии следов
масла на поверхностях гнезда сальника.

Установить муфту с уплотнительной манжетой (5) на распределительный вал .

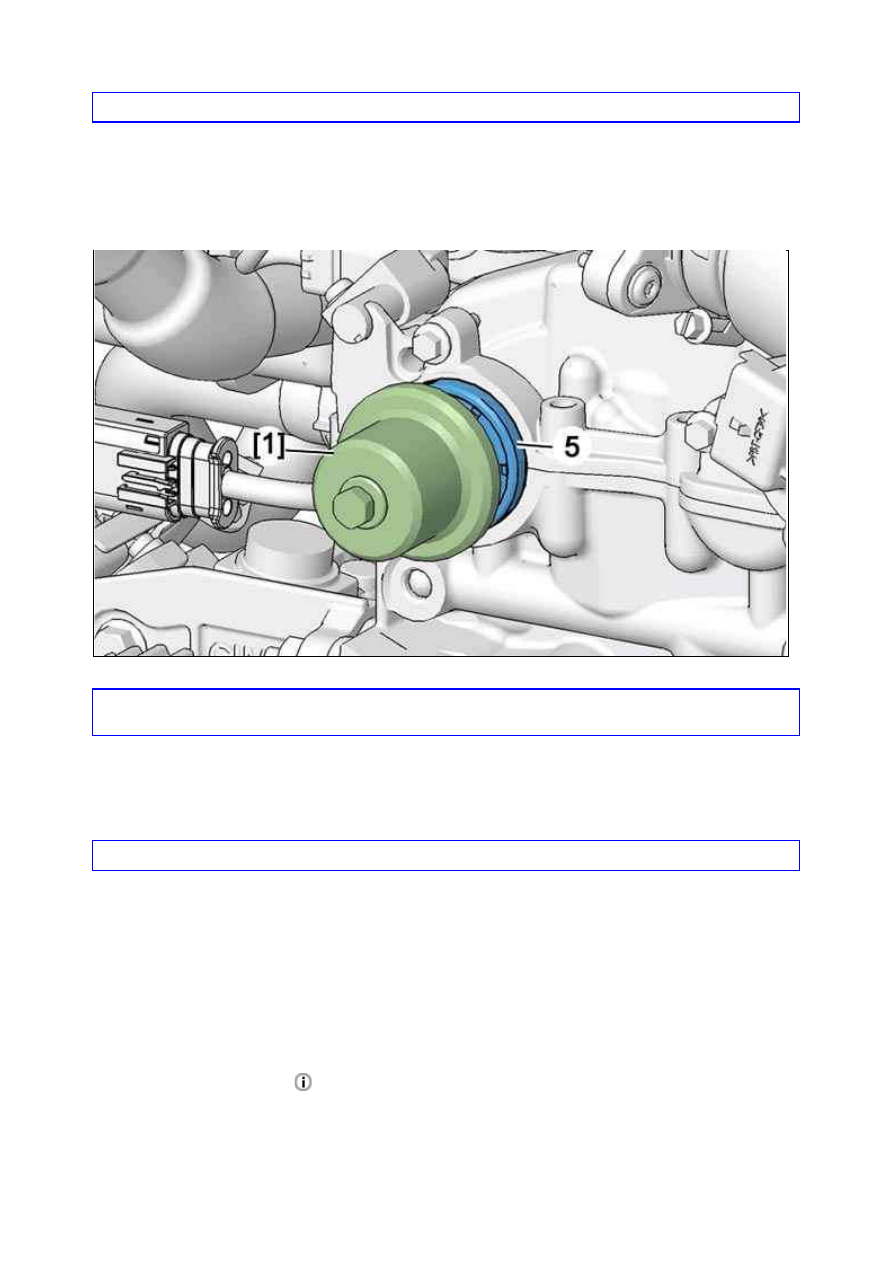

Установите приспособление [1].
Затянуть винт приспособления [1] до соприкосновения торца приспособления с поверхностью опоры
распределительного вала .
Снимите приспособление [1].

ВНИМ АНИЕ : Обязательно заменять болт (2).

Установите :



Кожух газораспределительного механизма (4)



болтов (1)



Ш кив распределительного вала (3)



Болт (2) (Новый)

Метод затяжки болта (2) ; С помощью приспособления [4] :



Предварительная затяжка моментом 2 ± 0,2 дН.м



Угловая затяжка на 50 ± 5 °

Установите :



Ремень привода ГРМ



Декоративную крышку двигателя

Подсоедините обратно аккумуляторную батарею.

Рисунок : B1BPSKCD

3. Сальник масляного насоса

3.1. Снятие

Отсоединить аккумуляторную батарею .
Снять декоративную крышку двигателя .
Снимите :



Декоративную крышку двигателя



Ремень привода ГРМ



Ш кив коленчатого вала



Ш понку шкива коленчатого вала

ВНИМ АНИЕ : Убедитесь в отсутствии следов масла на поверхностях гнезда сальника.

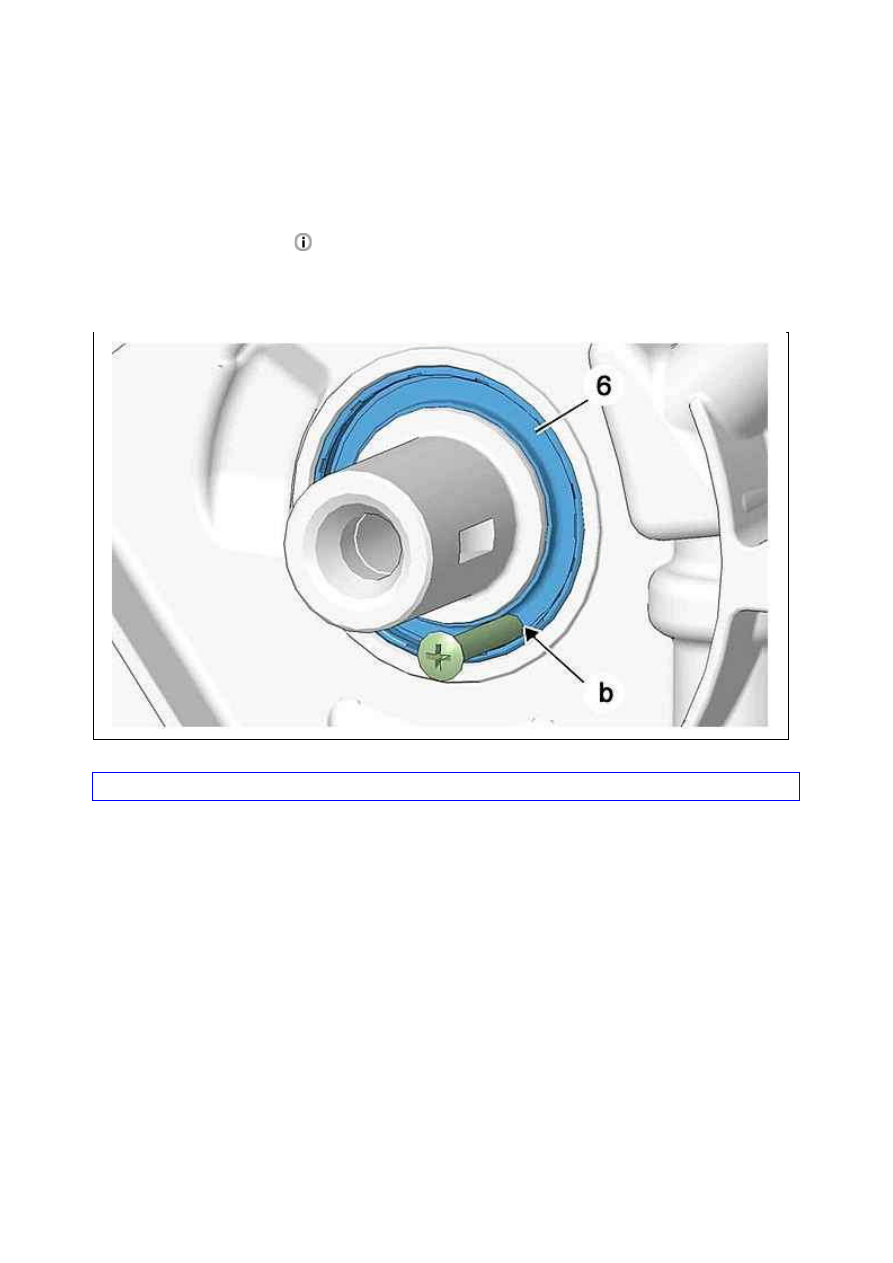

Просверлить отверстие Ø 3,5 в уплотнительной манжете (6) ( в "b").
Вкрутить винт в отверстие ( в "b").
Выньте сальник в сборе с помощью клещей.

3.2. У становка

Рисунок : B1BPSKDD
