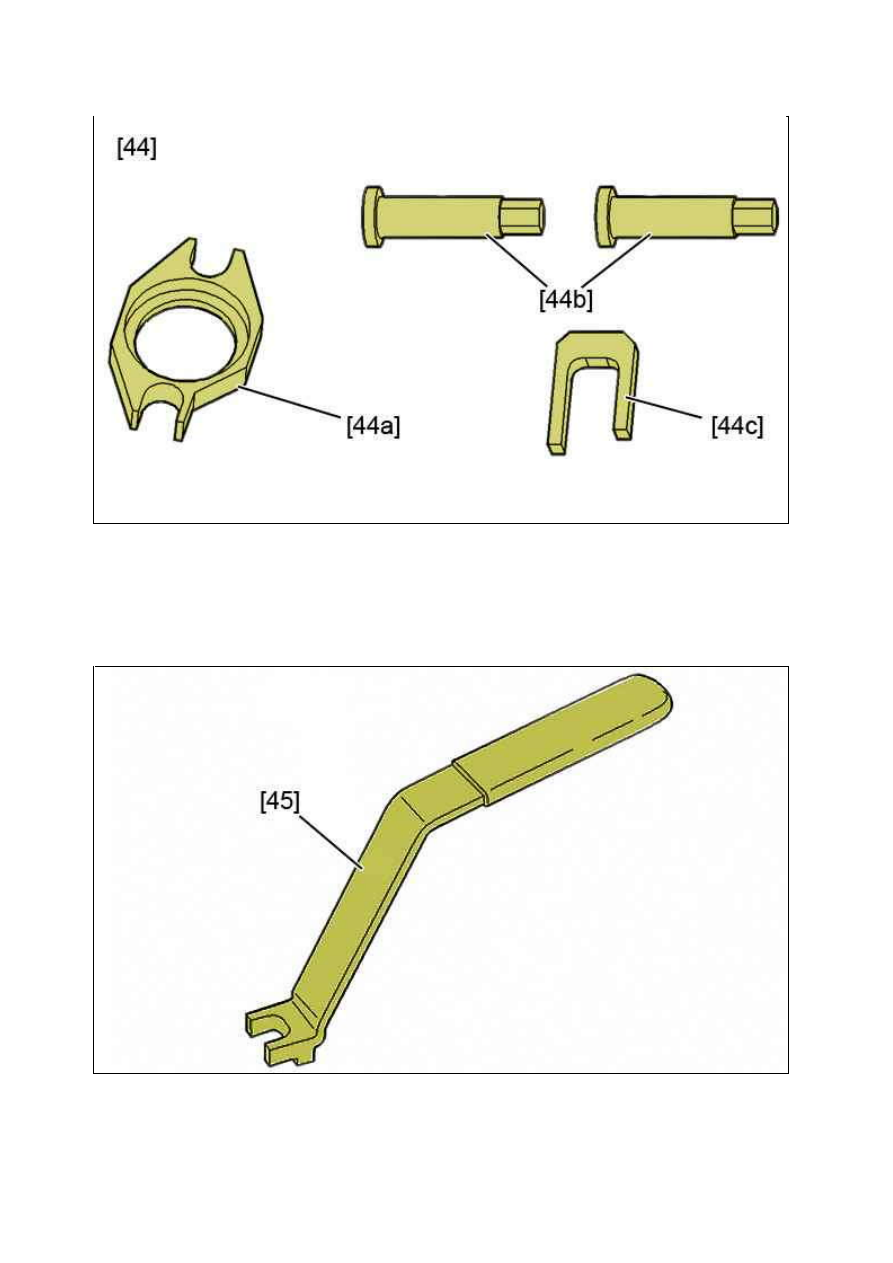

[44] съемник элементов системы впрыска топлива (­).0194/2.B (Двигателя DV4TED4) :



[44a] хомут (­).0194/2.B1



[44b] шпилек крепления (­).0194/2.B2



[44c] стопор дизельной форсунки (­).0194/2.B3

[45] приспособление для ориентации элементов системы впрыска дизельного топлива (­).0194/2.A (Двигателя
DV4TED4).

Рисунок : E5AP3MBD

Рисунок : E5AP3MCD

ТЕХНИЧЕСК АЯ ПАМ ЯТК А : К ОЛИЧЕСТВО М ОТОРНОГО М АСЛА

ВНИМ АНИЕ : Систематически проверять уровень масла при помощи щупа.

ПРИМ ЕЧАНИЕ : Периодичность замены масла : Смотреть Ноты по техническому обслуживанию.

1. Бензиновые двигатели

1.1. Двигатели EW

1.2. Двигатели EP3 ­ EP3C ­ EP6 ­ EP6C ­ EP6CB ­ EP6DT ­ EP6DTS ­ EP6CDT ­
EP6CDTM  ­ EP6CDTX

1.3. Двигатели 4B11 ­ 4B12

1.4. Двигатель 384F

1.5. Двигатели ES9

Тип двигателя

EW7A ­
EW10A

EW7J4 ­ EW10J4 ­
EW10D ­ EW12J4 ­
EW12A

EW10J4S

Заправочная емкость системы смазки без замены
фильтрующего элемента

4,75 литров  4 литров

5 литров

Заправочная емкость системы смазки с заменой
фильтрующего элемента

5 литров

4,25 литров

5,25
литров

Разность емкостей между минимальным и
максимальным положениями датчика уровня масла

1,7 литров  1,7 литров

1,5 литров

Заправочная емкость системы смазки без замены фильтрующего элемента

4 литров

Заправочная емкость системы смазки с заменой фильтрующего элемента

4,25 литров

Разность емкостей между минимальным и максимальным положениями датчика уровня
масла

1,2 литров

SFZ   SFY   AFZ

Заправочная емкость системы смазки без замены фильтрующего элемента

4,25 литров  4 литров

Заправочная емкость системы смазки с заменой фильтрующего элемента

4,5 литров  4,3 литров

Разность емкостей между минимальным и максимальным положениями
датчика уровня масла

­

Заправочная емкость системы смазки без замены фильтрующего элемента

2,75 l

Заправочная емкость системы смазки с заменой фильтрующего элемента

3 l

Разность емкостей между минимальным и максимальным положениями датчика уровня масла  1 l

Тип двигателя

ES9J4S    ES9A ­ ES9J4  ES9A

Разрешенный тип двигателя

XFX

XFV ­ XFU ­
XFW

XFX

1.6. Двигатель ET3J4

1.7. Двигатели TU1 ­ TU3

1.8. Двигатели TU5 ­ TU9M

2. Дизельный двигатель

2.1. Двигатели DV4TD ­ DV4TED

2.2. Двигатели DV4C ­ DV6A ­ DV6AU ­ DV6B ­ DV6BU ­ DV6TED4 ­ DV6C ­ DV6CM  ­
DV6DTED ­ DV6DBM  ­ DV6ETED

2.3. Двигатель DV6UTED4

Заправочная емкость системы смазки без замены фильтрующего
элемента

5 литров  4,5 литров

4,25
литров

Заправочная емкость системы смазки с заменой фильтрующего
элемента

5,25
литров

4,75 литров

4,5 литров

Разность емкостей между минимальным и максимальным
положениями датчика уровня масла

2 литров

Заправочная емкость системы смазки без замены фильтрующего элемента

2,75 l

Заправочная емкость системы смазки с заменой фильтрующего элемента

3 l

Разность емкостей между минимальным и максимальным положениями датчика уровня масла  1,5 l

Заправочная емкость системы смазки без замены фильтрующего элемента

2,75 литров

Заправочная емкость системы смазки с заменой фильтрующего элемента

3 литров

Разность емкостей между минимальным и максимальным положениями датчика уровня
масла

1,5 литров

Заправочная емкость системы смазки без замены фильтрующего элемента

3 литров

Заправочная емкость системы смазки с заменой фильтрующего элемента

3,25 литров

Разность емкостей между минимальным и максимальным положениями датчика уровня
масла

1,5 литров

Заправочная емкость системы смазки без замены фильтрующего элемента

3,25 литров

Заправочная емкость системы смазки с заменой фильтрующего элемента

3,75 литров

Разность емкостей между минимальным и максимальным положениями датчика уровня
масла

1,8 литров

Заправочная емкость системы смазки без замены фильтрующего элемента

3,25 литров

Заправочная емкость системы смазки с заменой фильтрующего элемента

3,75 литров

Разность емкостей между минимальным и максимальным положениями датчика уровня
масла

1,5 литров

Заправочная емкость системы смазки без замены фильтрующего элемента

4,75 литров

Заправочная емкость системы смазки с заменой фильтрующего элемента

5 литров

Разность емкостей между минимальным и максимальным положениями датчика уровня
масла

1,5 литров

2.4. Двигатели DW10TD ­ DW10ATED4

2.5. Двигатели DW10BTED4 ­ DW10UTED4

2.6. Двигатель dw10cted4

2.7. Двигатели DW10CD ­ DW10DTED4

2.8. Двигатели DW12C ­ DW12TED4 ­ DW12BTED4 ­ DW12UTED ­ DW12M TED4

2.9. Двигатель F30DTE

Заправочная емкость системы смазки без замены фильтрующего элемента

4,5 литров

Заправочная емкость системы смазки с заменой фильтрующего элемента

4,75 литров

Разность емкостей между минимальным и максимальным положениями датчика уровня
масла

1,4 литров

Заправочная емкость системы смазки без замены фильтрующего элемента

5 литров

Заправочная емкость системы смазки с заменой фильтрующего элемента

5, 25 литров

Разность емкостей между минимальным и максимальным положениями датчика уровня
масла

2 литров

Номер OPR

До 11918

С 11919

Цвет : масляный щуп

Ручка :
Желтая

Ручка :
Оранжевый

Тип двигателя

DW10CTED4

Разрешенный тип двигателя

RHD­RHE­RHH

Заправочная емкость системы смазки без замены фильтрующего
элемента

5,25 литров  4,75 литров

Заправочная емкость системы смазки с заменой фильтрующего
элемента

5,5 литров

5 литров

Разность емкостей между минимальным и максимальным
положениями датчика уровня масла

1,7 литров

1 литров

Тип двигателя

DW10CD    DW10DTED4

Разрешенный тип двигателя

AHZ ­ AHY  RHB

Заправочная емкость системы смазки без замены фильтрующего элемента  4,75 литров
Заправочная емкость системы смазки с заменой фильтрующего элемента

5 литров

Разность емкостей между минимальным и максимальным положениями
датчика уровня масла

1 литров

Начиная с
04/2011

Заправочная емкость системы смазки без замены фильтрующего
элемента

5 литров

4,6 литров

Заправочная емкость системы смазки с заменой фильтрующего элемента  5,25

литров

4,85 литров

Разность емкостей между минимальным и максимальным положениями
датчика уровня масла

1,7 литров

Нормы Евро
4

Нормы Евро
5

Заправочная емкость системы смазки без замены фильтрующего элемента 6 литров

8 литров
