274

Уход за автомобилем

Фонари заднего хода (4) в

задней двери багажного

отделения

1. Откройте заднюю дверь багаж‐

ного отделения и снимите за‐

глушку.

2. Повернуть патрон лампы про‐

тив часовой стрелки и извлечь

его из рефлектора.

3. Потяните лампу, чтобы извлечь

ее из патрона.

4. Вставьте новую лампу в патрон.
5. Вставьте патрон в отражатель и

поверните его по часовой

стрелке.

6. Установите заглушку.

Задний противотуманный

фонарь

Доступ к лампам накаливания от‐

крывается снизу автомобиля.

1. Поверните патрон лампы про‐

тив часовой стрелки, чтобы из‐

влечь его из отражателя.

Уход за автомобилем

275

2. Извлеките лампу из патрона,

вращая ее против часовой

стрелки.

3. Вставьте новую лампу в патрон,

вращая ее по часовой стрелке.

4. Вставьте патрон в отражатель и

поверните его по часовой

стрелке, чтобы зафиксировать.

Проверка ламп

Включить зажигание, включить ос‐

вещение и проверить все лампы.

Боковые указатели

поворота

Чтобы заменить лампу, снимите

корпус фонаря:

1. Сдвиньте плафон влево и из‐

влеките, потянув за правый

край.

2. Поверните патрон против часо‐

вой стрелки и выньте его из кор‐

пуса фонаря.

276

Уход за автомобилем

3. Извлеките лампу накаливания

из патрона и замените лампу.

4. Вставьте патрон и поверните

его по часовой стрелке.

5. Вставьте левый край плафона,

сдвиньте плафон влево, после

чего вставьте правый край.

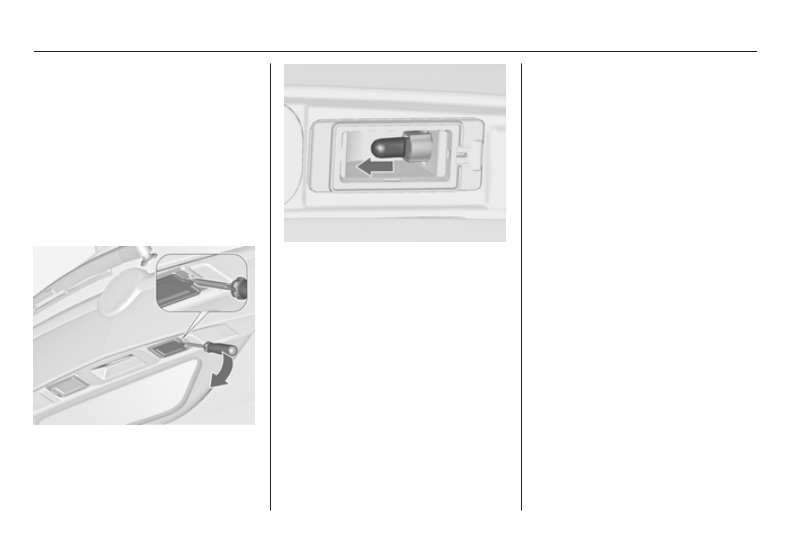

Освещение номерного

знака

1. Вставить отвертку в паз

крышки, нажать вбок и освобо‐

дить пружину. Снять крышку.

2. Потяните лампу, чтобы извлечь

ее из патрона.

3. Вставьте новую лампу в патрон.
4. Установите заглушку на место.

Освещение салона

Плафоны внутреннего

освещения, лампы для чтения

Замену ламп выполнять на стан‐

ции техобслуживания.

Подсветка грузового

отделения

Замену ламп выполнять на стан‐

ции техобслуживания.

Подсветка приборной

панели

Замену ламп выполнять на стан‐

ции техобслуживания.

Уход за автомобилем

277

Электрооборудование

Предохранители

Маркировка нового предохрани‐

теля должна совпадать с марки‐

ровкой дефектного предохрани‐

теля.
В автомобиле имеется три блока

предохранителей:

■ в левой передней части мотор‐

ного отсека.

■ за вещевым отделением в са‐

лоне автомобилей с левосторон‐

ним рулевым управлением или, в

автомобилях с правосторонним

рулевым управлением, за перча‐

точным ящиком.

■ под крышкой на левой стенке ба‐

гажного отделения.

Перед заменой предохранителя

отключите соответствующий вы‐

ключатель или выключите зажига‐

ние.

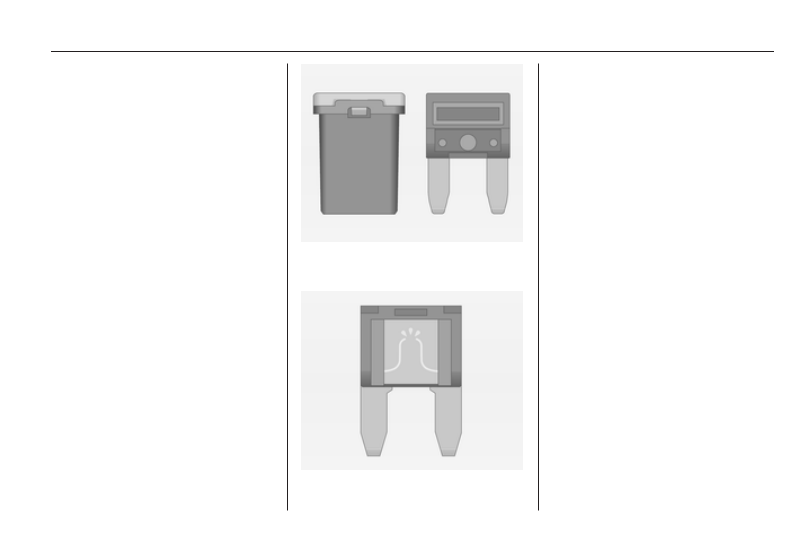

В автомобиле используются пре‐

дохранители различных типов.

В зависимости от типа неисправ‐

ный предохранитель можно опре‐

делить по сгоревшей плавкой

вставке. Замену предохранителя

производить только после устране‐

ния причины его выхода из строя.
Некоторые цепи могут быть защи‐

щены несколькими предохраните‐

лями.
Кроме того, могут быть вставлены

предохранители, не имеющие кон‐

кретного назначения.

Приспособление для снятия

предохранителей

Приспособление для снятия пре‐

дохранителей хранится в блоке

предохранителей, установленном

в моторном отсеке.
