Opel Zafira Tourer (2015 год). Руководство - часть 67

270

Уход за автомобилем

2. Потяните лампу, чтобы извлечь

ее из патрона.

3. Вставьте новую лампу в патрон.
4. Вставьте патрон в отражатель и

поверните его по часовой

стрелке.

Система адаптивного

переднего освещения

9 Опасность

В системе адаптивного голов‐

ного освещения используются

ксеноновые блок-фары.
Ксеновые фары работают под

очень высоком напряжении. Не

прикасайтесь. Замену ламп вы‐

полнять на станции техобслужи‐

вания.
Допускается заменять лампы

передних указателей поворота

и бокового света.

Фары бокового света (1).
Передний указатель поворота (2).
Огни бокового/дневного света фар

представляют собой светодиоды,

не подлежащие замене.

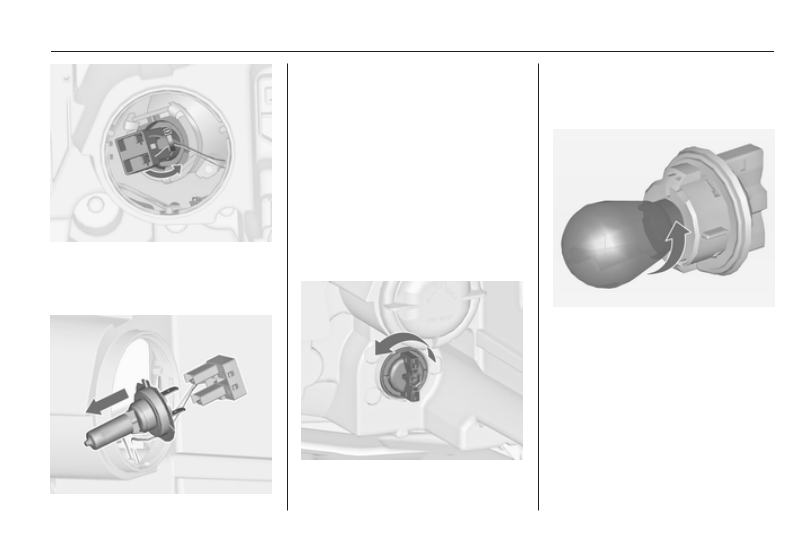

Фары бокового света (1)

1. Поверните колпачок (1) против

часовой стрелки и извлеките

его.

Уход за автомобилем

271

2. Повернуть патрон лампы про‐

тив часовой стрелки и освобо‐

дить. Выньте патрон лампы из

отражателя.

3. Отсоедините лампу от разъ‐

ема, потянув ее.

4. Замените лампу и подключите

патрон вместе с разъемом.

5. Вставьте патрон, проденьте

два лепестка в отражатель и за‐

крепите его на месте, повернув

по часовой стрелке.

6. Установить крышку и повернуть

ее по часовой стрелке.

Передний указатель поворота

(2)

1. Поверните патрон (2) против

часовой стрелки, чтобы отсое‐

динить его. Извлеките патрон

лампы из отражателя.

2. Извлеките лампу из патрона,

вращая ее против часовой

стрелки.

3. Вставьте новую лампу в патрон,

вращая ее по часовой стрелке.

4. Вставьте патрон в отражатель и

поверните его по часовой

стрелке.

272

Уход за автомобилем

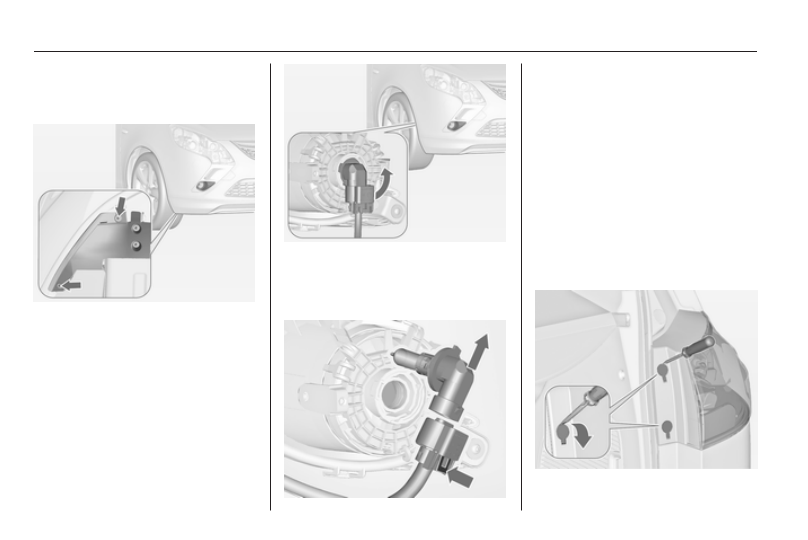

Противотуманная фара

Доступ к лампам накаливания от‐

крывается снизу автомобиля.

1. Выкрутите из крышки наружные

винты, отмеченные стрелками.

2. Откиньте крышку.

Поверните патрон лампы про‐

тив часовой стрелки, чтобы из‐

влечь его из отражателя.

3. Отсоедините патрон лампы от

разъема, нажав на язычок фик‐

сатора.

4. Извлеките и замените патрон

вместе с лампой и подсоеди‐

ните разъем.

5. Вставьте патрон в отражатель и

поверните его по часовой

стрелке, чтобы зафиксировать.

6. Установите крышку и закрепите

ее винтами.

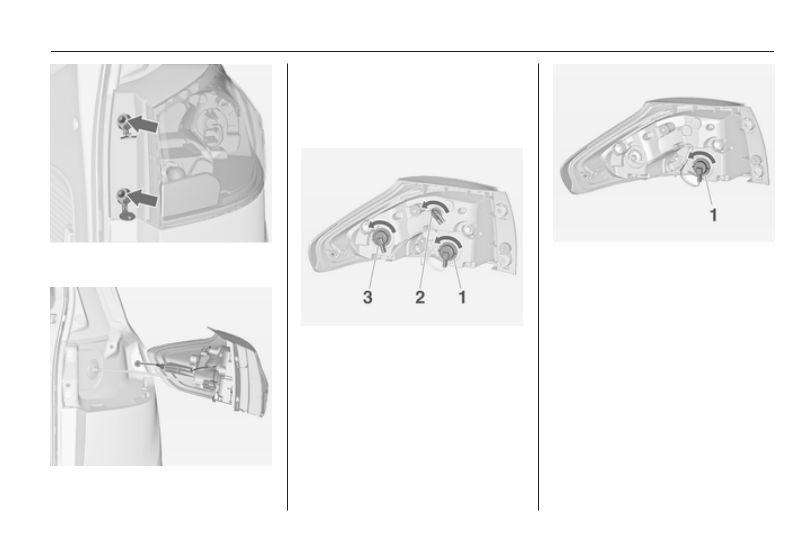

Задние фонари

1. Откиньте заглушку винта.

Уход за автомобилем

273

2. Выкрутите винты, отмеченные

стрелками.

3. Аккуратно вытянуть фонарь в

сборе из крепежных штырьков и

снять его.

4. Отсоедините электрический

разъем от корпуса фонаря.

5. Выкрутите и замените лампу,

вращая патрон.
Указатель поворота (1)
Задний габаритный огонь (2)
Стоп-сигнал (3)

Задние фонари со

светодиодными габаритными

огнями и стоп-сигналами
Допускается замена только ука‐

зателей поворота (1).
Выкрутите и замените лампу,

вращая патрон.

6. Подключите электрический

разъем к корпусу фонаря.

7. Установите фонарь на направ‐

ляющие штифты и закрепите

винтами.

8. Установите заглушку винта.
