Nissan Teana L33 (2019 год). Руководство - часть 13

3 - 17

Подготовка к началу движения

СОЛНЦЕЗАЩИТНЫЕ КОЗЫРЬКИ

СТОЯНОЧНЫЙ ТОРМОЗ

Для защиты от солнечных лучей спереди поверните

1.

солнцезащитный козырек вниз

c

.

Для защиты от солнца сбоку снимите солнцезащитный

2.

козырек с центральной опоры и поверните его вбок

d

.

С усилием нажмите педаль стояночного тормоза, чтобы

3.

выключить его.

Перед тем как трогаться с места, проверьте, не светится

4.

ли индикатор тормозной системы.



ОПАСНОСТЬ

Перед началом движения убедитесь в том, что стояноч-

•

ный тормоз полностью выключен. В противном случае
возможно повреждение тормозного механизма, что мо-
жет привести к аварии.

Не выключайте стояночный тормоз, находясь снаружи

•

автомобиля.

Не оставляйте автомобиль на стоянке с включенной

•

передачей вместо включения стояночного тормоза. При
постановке автомобиля на стоянку убедитесь, что стоя-
ночный тормоз полностью включен.

Не оставляйте детей в автомобиле без присмотра. Если

•

они отключат стояночный тормоз, это может привести к
несчастному случаю.

Включение стояночного тормоза: Полностью выжмите пе-
даль стояночного тормоза.

Выключение стояночного тормоза:

Нажмите до упора педаль рабочего тормоза.

1.

Установите рычаг селектора в положение P (Стоянка).

2.

3 - 18

Подготовка к началу движения

ЗЕРКАЛА

Зеркало заднего вида с автоматическим
уменьшением коэффициента отражения
(для некоторых вариантов исполнения
автомобиля)

Внутреннее зеркало заднего вида обладает способностью
автоматически изменять коэффициент отражения в темное
время суток в зависимости от интенсивности падающего на
датчик

C света от фар движущихся сзади автомобилей.

Функция уменьшения коэффициента отражения зеркала за-
днего вида работает только при положении ON выключателя
зажигания. Индикатор

B указывает на рабочее состояние

системы.

Внутреннее зеркало заднего вида с автоматическим умень-
шением коэффициента отражения можно отключить, нажав
кнопку

A. Индикатор B погаснет, указывая на отключе-

ние системы.

ВНИМАНИЕ

Не загромождайте никакими предметами датчик C и не
допускайте попадания на него чистящих составов для сте-
кол. Это может повлиять на чувствительность датчиков, что
приведет к неправильному функционированию системы.

ВНУТРЕННЕЕ ЗЕРКАЛО ЗАДНЕГО ВИДА

Внутреннее зеркало заднего вида с ручным
включением режима «ночь» (для некоторых
вариантов исполнения автомобиля)

Переключение зеркала в ночное положение

c

 помогает

уменьшить ослепление от света фар автомобилей, движу-
щихся сзади.

При движении в светлое время установите зеркало в днев-
ное положение

d

.



ОПАСНОСТЬ

Используйте ночное положение зеркала только при необ-
ходимости, поскольку оно несколько ухудшает условия за-
днего обзора.

ВНИМАНИЕ

После использования верните удлинитель солнцеза-

•

щитного козырька в исходное положение.

Нельзя поворачивать солнцезащитный козырек вниз,

•

прикладывая к нему большое усилие.

КОСМЕТИЧЕСКИЕ ЗЕРКАЛА

Для того чтобы воспользоваться косметическим зеркалом,
откиньте вниз солнцезащитный козырек и откройте крышку
зеркала. Подсветка зеркала на солнцезащитном козырьке
(для некоторых вариантов исполнения автомобиля) включа-
ется при открывании крышки этого зеркала.

3 - 19

Подготовка к началу движения

Ручное складывание наружных зеркал заднего
вида (для некоторых вариантов исполнения
автомобиля)

Для того чтобы сложить наружное зеркало заднего вида по-
верните его по направлению к автомобилю.

Объекты, видимые в наружные зеркала заднего вида,

•

кажутся дальше, чем они находятся на самом деле.
Будьте осторожны при выполнении перестроения или
поворота направо или налево. Пользование только
этими зеркалами может стать причиной дорожно-
транспортного происшествия. Используйте внутреннее
зеркало заднего вида или обернитесь через плечо,
чтобы правильно оценить расстояние до автомобилей,
находящихся сзади.

Положение наружных зеркал можно отрегулировать, только
если выключатель зажигания находится в положении ACC
или ON.

Складывание – дистанционное управление
(для некоторых вариантов исполнения
автомобиля)

Наружные зеркала заднего вида автоматически складыва-
ются при нажатии кнопки привода складывания наружных
зеркал

A. Для установки зеркал в рабочее положение сно-

ва нажмите эту кнопку.

Электрическая регулировка зеркал
(для некоторых вариантов исполнения
автомобиля)

Сдвиньте переключатель влево

c

 или вправо

d

 для выбора

левого или правого наружного зеркала заднего вида, затем
отрегулируйте положение этого зеркала при помощи пере-
ключателя

C, как показано на иллюстрации.

Обогрев зеркал (для некоторых вариантов
исполнения автомобиля)

Наружные зеркала заднего вида оборудованы электрообо-
гревом для удаления инея, снега и льда. Для получения
дополнительной информации см. раздел «Выключатель
обогревателя заднего стекла» главы «2. Приборная панель
и органы управления».

НАРУЖНЫЕ ЗЕРКАЛА ЗАДНЕГО ВИДА



ОПАСНОСТЬ

Непрерывная работа привода механизма складывания

•

наружного зеркала заднего вида может привести к его
отключению.

Не прикасайтесь к зеркалам, когда они находятся в дви-

•

жении. Несоблюдение этого требования может привести
к защемлению пальцев и поломке зеркала.

Запрещается движение автомобиля со сложенными на-

•

ружными зеркалами заднего вида. Это ухудшает обзор
в заднем направлении и может привести к дорожно-
транспортному происшествию.

Если вы будете складывать или раскладывать на-

•

ружные зеркала заднего вида вручную, то существует
вероятность того, что во время движения автомобиля
зеркало повернется вперед или назад. Если наружные
зеркала заднего вида были сложены вручную, не за-
будьте перед поездкой отрегулировать их положение с
помощью электропривода.

Запрещается регулировать положение зеркал во время

•

движения автомобиля. Вы можете потерять контроль
над автомобилем, что чревато дорожно-транспортным
происшествием.

3 - 20

Подготовка к началу движения

ДЛЯ ЗАМЕТОК

Меры предосторожности при эксплуатации аудиосистемы ...................... 4-21

Уход за дисками CD/DVD/USB ...................................................................... 4-28

Антенна .......................................................................................................... 4-28

Аудиосистема с радиоприемником FM-AM и проигрывателем компакт-
дисков (для некоторых вариантов исполнения автомобиля) .................... 4-29

Работа устройства USB ................................................................................. 4-32

Управление устройством iPod ...................................................................... 4-33

Прямое воспроизведение звука аудиоустройства Bluetooth

®



(для некоторых вариантов исполнения автомобиля) ................................. 4-35

Разъем USB и разъем AUX ............................................................................ 4-35

Органы управления аудиосистемой, расположенные на рулевом колесе ...4-36

Система управления мобильным телефоном Bluetooth

®

 Hands-Free

(для некоторых вариантов исполнения автомобиля – автомобили без
навигационной системы) ..................................................................................... 4-36

Соответствие законодательным требованиям ............................................ 4-38

Пользование системой ................................................................................. 4-38

Кнопки управления ....................................................................................... 4-38

Настройка ...................................................................................................... 4-39

Система NissanConnect (для некоторых вариантов исполнения
автомобиля) ......................................................................................................... 4-41

Переключатели на рулевом колесе .............................................................. 4-41

Мобильный телефон или радиостанция CB ....................................................... 4-42

Меры предосторожности ...................................................................................... 4-2

Монитор заднего обзора (для некоторых вариантов исполнения автомобиля) ...4-2

Чтение линий на дисплее ................................................................................ 4-3

Разница между прогнозируемыми и действительными расстояниями ...... 4-3

Настройка дисплея .......................................................................................... 4-5

Рекомендации по эксплуатации системы ...................................................... 4-5

Монитор кругового обзора (для некоторых вариантов
исполнения автомобиля) ....................................................................................... 4-6

Действие .......................................................................................................... 4-8

Направляющие линии ..................................................................................... 4-9

Разница между прогнозируемыми и действительными расстояниями .... 4-11

Угловые вспомогательные ультразвуковые датчики .................................. 4-13

Обнаружение движущихся объектов (MOD)................................................ 4-13

Рекомендации по эксплуатации системы .................................................... 4-15

Вентиляционные решетки ................................................................................... 4-16

Отопитель и кондиционер воздуха ..................................................................... 4-17

Автоматическое управление ......................................................................... 4-18

Ручное управление  ....................................................................................... 4-18

Рекомендации по эксплуатации системы  ................................................... 4-19

Техническое обслуживание системы кондиционирования воздуха ................. 4-20

Аудиосистема ....................................................................................................... 4-21

4  Информационный дисплей, система отопления
  и кондиционирования воздуха, аудиосистема и телефон

4 - 2

Информационный дисплей, система отопления и кондиционирования воздуха, аудиосистема и телефон

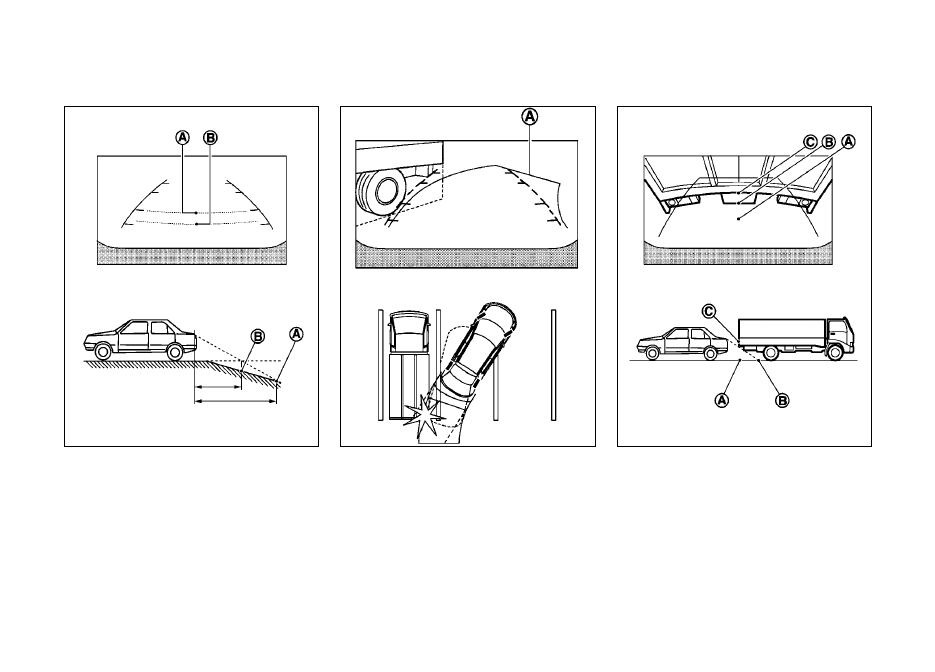

Расстояние до объектов на мониторе отличается от дей-

•

ствительного, потому что камера заднего вида имеет
широкоугольный объектив. На мониторе заднего обзора
предметы кажутся находящимися ближе, чем в действи-
тельности, как и при наблюдении через внутреннее или
наружные зеркала заднего вида.

Перед началом движения задним ходом убедитесь в

•

том, что крышка багажника надежно закрыта.

Монитор заднего вида не позволяет видеть зону под

•

бампером и по углам бампера из-за ограниченного поля
охвата объектива камеры.

Следите за тем, чтобы объектив камеры заднего обзора

•

не был ничем закрыт.

При мойке автомобиля струей воды под высоким дав-

•

лением не допускайте попадания струи воды в камеру.
В противном случае попадание воды внутрь камеры мо-
жет привести к конденсации влаги на линзе объектива,
к неисправности камеры, возгоранию или к поражению
электрическим током.

Оберегайте камеру заднего вида от ударных воз-

•

действий. Она представляет собой прецизионное (вы-
сокоточное) устройство. В противном случае может
нарушиться функционирование камеры или возникнуть
неисправность, которая может привести к возгоранию
или к поражению электрическим током.

ВНИМАНИЕ

Будьте осторожны, чтобы не поцарапать линзу камеры при
очистке от снега или грязи.

МОНИТОР ЗАДНЕГО ОБЗОРА
(для некоторых вариантов
исполнения автомобиля)

МЕРЫ ПРЕДОСТОРОЖНОСТИ

При переводе рычага селектора коробки передач в положе-
ние R (Задний ход) на мониторе будет показана обстановка
вокруг задней части автомобиля (для некоторых вариантов
исполнения автомобиля).
Данная система призвана помочь водителю обнаружить при-
сутствие достаточно больших неподвижных объектов вбли-
зи автомобиля во избежание его повреждения. Эта система
не обнаруживает небольшие предметы, находящиеся ниже
уровня заднего бампера, и может не обнаружить объекты,
расположенные слишком близко к бамперу.



ОПАСНОСТЬ

Монитор заднего обзора является удобной системой,

•

однако ее наличие  не отменяет необходимости предпри-
нимать обычные меры предосторожности при движении
задним ходом. Обязательно обернитесь и убедитесь в
безопасности маневра, прежде чем начинать движение
задним ходом. Двигайтесь задним ходом только с ма-
лой скоростью.



ОПАСНОСТЬ

Не регулируйте органы управления дисплеем, системой

•

отопления и кондиционирования воздуха или аудиоси-
стемой во время движения, полностью сосредоточьте
внимание на дорожной обстановке.

Если в компоненты системы попали инородные пред-

•

меты, если на них были пролиты какие-либо жидкости,
если при работе системы вы заметили дым или иные
необычные признаки, немедленно прекратите пользова-
ние этой системой и обратитесь на сервисную станцию
официального дилера NISSAN. Продолжение эксплуата-
ции системы при подобных условиях может привести к
аварии, пожару или удару электрическим током.

Запрещается разбирать или вносить какие-либо измене-

•

ния в данную систему. В противном случае это может при-
вести к аварии, пожару или удару электрическим током.

Для просмотра на центральном дисплее изображений от

•

внешних источников сигнала, остановите автомобиль в
безопасном месте и включите стояночный тормоз.

ВНИМАНИЕ

Не пользуйтесь этой системой в течение продолжительного
времени при неработающем двигателе во избежание раз-
ряда аккумуляторной батареи.

4 - 3

Информационный дисплей, система отопления и кондиционирования воздуха, аудиосистема и телефон

Движение задним ходом на крутой подъем

При движении задним ходом по крутому подъему, линии
расстояния до препятствия и линии габаритной ширины авто-
мобиля на дисплее показывают меньшее расстояние до пре-
пятствия, чем на самом деле. Например, дисплей показывает
расстояние 1 м до точки

A, однако фактическое место на

подъеме, удаленное на 1 м от автомобиля – это точка

B. Об-

ратите внимание, что любой предмет на подъеме, на самом
деле расположен дальше, чем это кажется на дисплее.

РАЗНИЦА МЕЖДУ ПРОГНОЗИРУЕМЫМИ
И ДЕЙСТВИТЕЛЬНЫМИ РАССТОЯНИЯМИ

Линию расстояния до препятствия и линию ширины авто-
мобиля можно использовать только для справки, и только
в том случае, когда автомобиль находится на ровной дороге
с твердым покрытием. Расстояние до препятствия, наблю-
даемое на мониторе, служит только для справки и может от-
личаться от фактического расстояния между автомобилем и
показанным препятствием.

ЧТЕНИЕ ЛИНИЙ НА ДИСПЛЕЕ

На мониторе будут показаны линии, которые указывают ши-
рину автомобиля и расстояние до препятствия относительно
линии бампера

A.

Линии, указывающие расстояние до препятствия:

Эти линии указывают расстояние, оставшееся между пре-
пятствием и бампером автомобиля.

Красная линия

•

c

: примерно 0,5 м

Желтая линия

•

d

: примерно 1 м

Зеленая линия

•

e

: примерно 2 м

Зеленая линия

•

f

: примерно 3 м

Линии, указывающие ширину автомобиля

g

:

Эти линии указывают габаритную ширину автомобиля при
движении задним ходом.

4 - 4

Информационный дисплей, система отопления и кондиционирования воздуха, аудиосистема и телефон

Движение задним ходом позади выступающих
предметов

Расстояние до точки

C, показанное на дисплее, выглядит

большим, чем до точки

B. Однако на самом деле расстоя-

ние до точки

C такое же, как и до точки A. Автомобиль

может задеть препятствие при движении задним ходом к
месту

A, если препятствие выступает за пределы факти-

ческой траектории движения.

Движение задним ходом около выступающих
предметов

Линии прогнозируемой траектории

A не касаются объектов

на дисплее. Однако автомобиль может задеть препятствие,
если оно выступает за фактическую траекторию движения.

Движение задним ходом на крутом спуске

При движении задним ходом по крутому спуску, линии рас-
стояния до препятствия и линии габаритной ширины авто-
мобиля на дисплее показывают большее расстояние, чем
на самом деле. Например, дисплей показывает расстояние
1,0 м до точки

A, однако фактическая точка на спуске,

удаленная на 1,0 м от автомобиля – это точка

B. Обратите

внимание, что любой предмет на спуске на самом деле рас-
положен дальше, чем это кажется на дисплее.
