4-38

Monitor, heater, air conditioner, audio, phone and voice recognition systems

JVH1009X

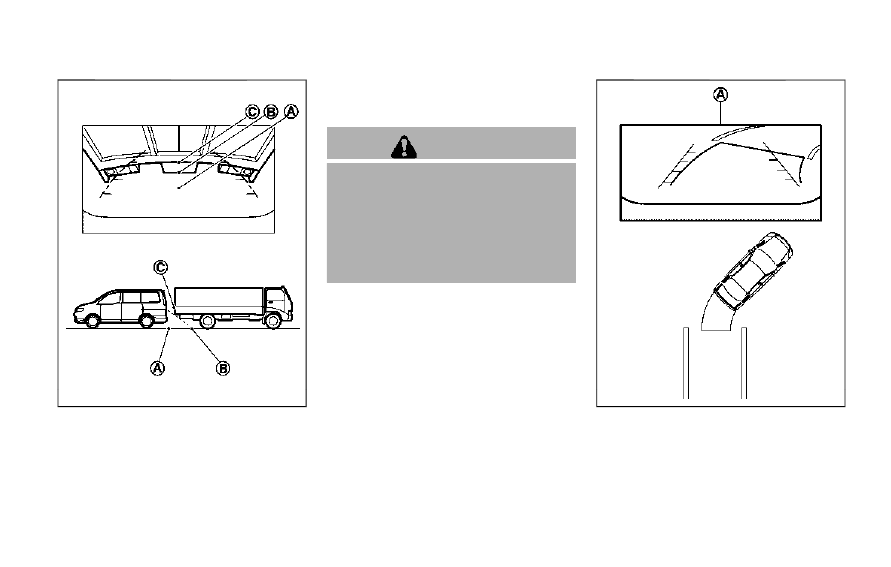

Backing up behind a projecting object:

The position

*

C

is shown further than the

position

*

B

in the display. However, the

position

*

C

is actually at the same distance

as the position

*

A

. The vehicle may hit the

object when backing up to the position

*

A

if

the object projects over the actual backing up

course.

How to park with predictive course lines

WARNING

. If the tires are replaced with differ-

ent sized tires, the predictive course
lines may be displayed incorrectly.

. On a snow-covered or slippery road,

there may be a difference between
the predictive course line and the
actual course line.

SAA1897

1. Visually check that the parking space is safe

before parking your vehicle.

2. The rear view of the vehicle is displayed on

the screen

*

A

when the shift lever is moved

to the R (Reverse) position.

SAA1898

3. Slowly back up the vehicle adjusting the

steering wheel so that the predictive course
lines

*

B

enter the parking space

*

C

.

4. Maneuver the steering wheel to make the

vehicle width guide lines

*

D

parallel to the

parking space

*

C

while referring to the

predictive course lines.

5. When the vehicle is parked in the space

completely, move the shift lever to the P
(Park) position and apply the parking brake.

How to switch the display

The Around View

Š

Monitor can display two split

views. Push the CAMERA button or change the
shift lever position, to switch between the
available views.

HOW TO ADJUST THE SCREEN VIEW

The display settings such as Display ON/OFF,
Brightness, Tint, Color, Contrast and Black
Level of the Around View

Š

Monitor can be

adjusted.

1. Push the SETTING button with the Around

View

Š

Monitor turned on.

2. Select an item you wish to adjust.

3. Adjust the level of the setting item using the

multi-function controller.

NOTE:

Do not adjust any of the display settings of
the Around View

Š

Monitor while the vehi-

cle is moving. Make sure the parking brake
is firmly applied.

AROUND VIEW

Š

MONITOR SYSTEM

LIMITATIONS

WARNING

Listed below are the system limitations
for Around View

Š

Monitor. Failure to

operate the vehicle in accordance with
these system limitations could result in
serious injury or death.

. Do not use the Around View

Š

Moni-

tor with the outside mirrors in the
stored position, and make sure that
the liftgate is securely closed when
operating the vehicle using the
Around View

Š

Monitor.

. The apparent distance between ob-

jects viewed on the Around View

Š

Monitor differs from the actual dis-
tance.

. The cameras are installed on the

front grille, the outside mirrors and
above the rear license plate. Do not
put anything on the vehicle that
covers the cameras.

. When washing the vehicle with high

pressure water, be sure not to spray
it around the cameras. Otherwise,

Monitor, heater, air conditioner, audio, phone and voice recognition systems

4-39

4-40

Monitor, heater, air conditioner, audio, phone and voice recognition systems

water may enter the camera unit
causing water condensation on the
lens, a malfunction, fire or an elec-
tric shock.

. Do not strike the cameras. They are

precision instruments. Doing so
could cause a malfunction or cause
damage resulting in a fire or an
electric shock.

JVH1525X

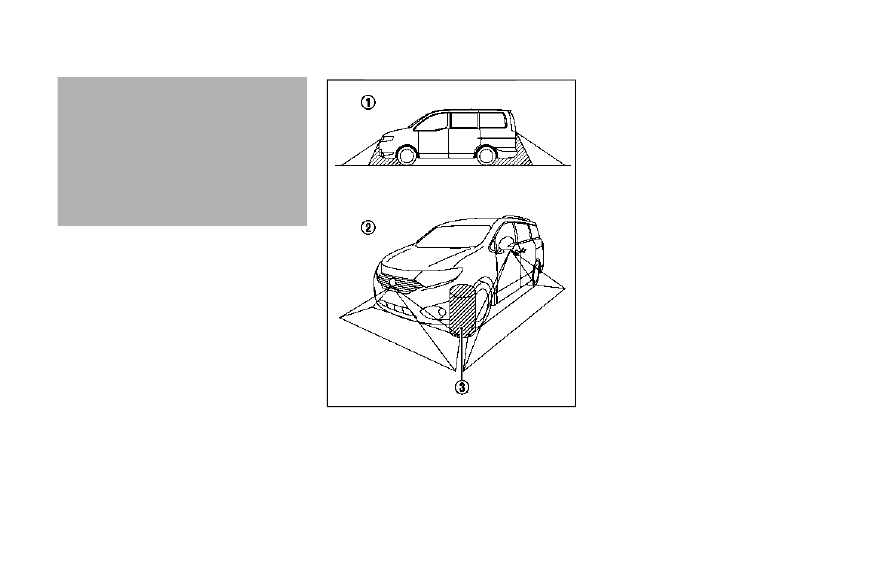

There are some areas where the system will not
show objects and the system does not warn of
moving objects. When in the front or the rear
view display, an object below the bumper or on
the ground may not be viewed

*

1

. When in the

bird’s-eye view, a tall object near the seam

*

3

of the camera viewing areas will not appear in

the monitor

*

2

.

The following are operating limitations and do
not represent a system malfunction:
. There may be a delay when switching

between views.

. When the temperature is extremely high or

low, the screen may not display objects
clearly.

. When strong light directly shines on the

camera, objects may not be displayed
clearly.

. The screen may flicker under fluorescent

light.

. The colors of objects on the Around View

Š

Monitor may differ somewhat from the actual
color of objects.

. Objects on the monitor may not be clear and

the color of the object may differ in a dark
environment.

. There may be differences in sharpness

between each camera view of the bird’s-
eye view.

. If dirt, rain or snow accumulates on the

camera, the Around View

Š

Monitor may not

display objects clearly. Clean the camera.

. Do not use wax on the camera lens. Wipe off

any wax with a clean cloth that has been
dampened with a diluted mild cleaning
agent, then wipe with a dry cloth.

JVH1053X

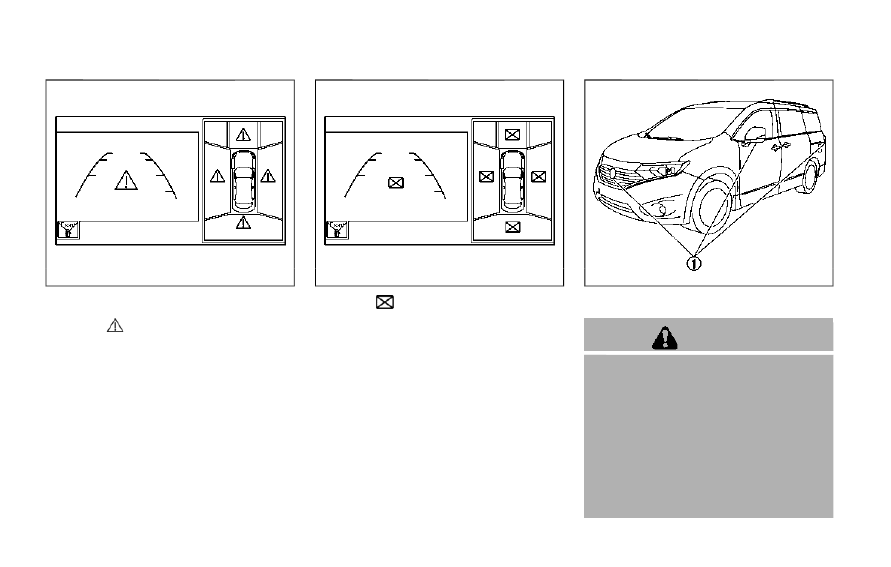

System temporarily unavailable

When the “

” icon is displayed on the screen,

there are abnormal conditions in the Around
View

Š

Monitor. This will not hinder normal

driving operation but the system should be
inspected. It is recommended you visit a
NISSAN dealer.

JVH1054X

When the “

” icon is displayed on the screen,

the camera image may be receiving temporary
electronic disturbances from surrounding de-
vices. This will not hinder normal driving opera-
tion. If it occurs frequently, the system should be
inspected. It is recommended you visit a
NISSAN dealer.

JVH1524X

SYSTEM MAINTENANCE

CAUTION

. Do not use alcohol, benzine or

thinner to clean the camera. This
will cause discoloration. To clean
the camera, wipe with a cloth dam-
pened with diluted mild cleaning
agent and then wipe with a dry
cloth.

. Do not damage the camera as the

monitor screen may be adversely
affected.

Monitor, heater, air conditioner, audio, phone and voice recognition systems

4-41

4-42

Monitor, heater, air conditioner, audio, phone and voice recognition systems

If dirt, rain or snow accumulates on any of the
cameras

*

1

, the Around View

Š

Monitor may not

display objects clearly. Clean the camera by
wiping with a cloth dampened with a diluted mild
cleaning agent and then wiping with a dry cloth.

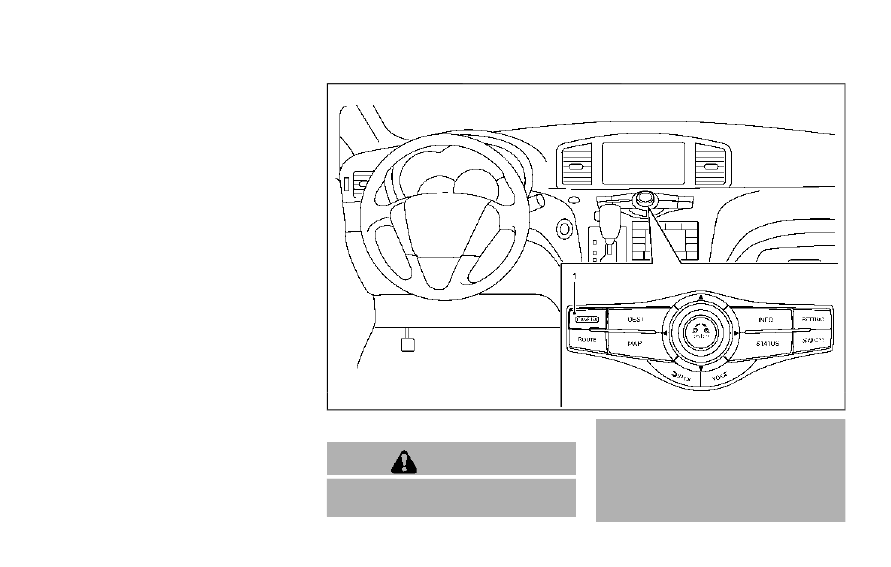

JVH1278X

1. CAMERA button

WARNING

Failure to follow the warnings and
instructions for proper use of the Mov-

ing Object Detection system could re-
sult in serious injury or death.

. The MOD system is not a substitute

for proper vehicle operation and is
not designed to prevent contact
with the objects surrounding the

MOVING OBJECT DETECTION
(MOD) (if so equipped)

vehicle. When maneuvering, always
use the outside mirror and rearview
mirror and turn and check the sur-
rounding to ensure it is safe to
maneuver.

. The system is deactivated at speeds

above 5 MPH (8 km/h). It is reacti-
vated at lower speeds.

. The MOD system is not designed to

detect the surrounding stationary
objects.

The Moving Object Detection (MOD) system
can inform the driver of the moving objects
surrounding the vehicle when driving out of
garages, maneuvering into parking lots and in
other such instances.

The MOD system detects moving objects by
using image processing technology on the
image shown on the display.

MOD SYSTEM OPERATION

The MOD system will turn on automatically
under the following conditions:
. When the shift lever is in the R (Reverse)

position.

. When the CAMERA button is pushed, the

camera view is activated on the display.

. When vehicle speed decreases below

approximately 5 MPH (8 km/h).

The MOD system operates in the following
conditions when the camera view is displayed:
. When the shift lever is in the P (Park) or N

(Neutral) position and the vehicle is
stopped, the MOD system detects the
moving objects in the bird’s-eye view. The
MOD system will not operate if the outside
mirrors are moving in or out or if either door
is opened.

. When the shift lever is in the D (Drive)

position, and the vehicle speed is below
approximately 5 MPH (8 km/h), the MOD
system detects moving objects in the front
view.

. When the shift lever is in the R (Reverse)

position and the vehicle speed is below
approximately 5 MPH (8 km/h), the MOD
system detects moving objects in the rear
view. The MOD system will not operate if the
liftgate is open.

. When the ignition switch is placed in the

“OFF” position and then back to the “ON”
position.

The MOD system does not detect moving
objects in the front-side view. The MOD icon
is not displayed on the screen when in this view.

When the MOD system detects a moving object
near the vehicle, the yellow frame will be
displayed on the view where the objects are
detected and a chime will sound once. While the
MOD system continues to detect moving
objects, the yellow frame continues to be
displayed.

Monitor, heater, air conditioner, audio, phone and voice recognition systems

4-43

4-44

Monitor, heater, air conditioner, audio, phone and voice recognition systems

JVH1256X

Front and bird’s-eye views

JVH1286X

Rear and bird’s-eye views

JVH1257X

Rear and front-side views

In the bird’s-eye view, the yellow frame

*

1

is

displayed on each camera image (front, rear,
right, left) depending on where moving objects
are detected.

The yellow frame

*

2

is displayed on each view

in the front view and rear view modes.

A blue MOD icon

*

3

is displayed in the view

where the MOD system is operative. A gray
MOD icon

*

3

is displayed in the view where the

MOD system is not operative.

If the MOD system is turned off, the MOD icon

*

3

is not displayed.

TURNING ON AND OFF THE MOD
SYSTEM

To set Moving Object Detection (MOD) on/off,
push the SETTING button, select the "Driver
Assistance" key.

Moving Object Detection (MOD):

When this item is set to ON, the MOD is
activated. When this item is turned to OFF
(indicator turns off), the MOD system is
deactivated.

MOD SYSTEM LIMITATIONS

WARNING

Listed below are the system limitations
for MOD. Failure to operate the vehicle
in accordance with these system limita-
tions could result in serious injury or
death.

. Do not use the MOD system when

towing a trailer. The system may not
function properly.

. Excessive noise (for example, audio

system volume or open vehicle
window) will interfere with the
chime sound, and it may not be
heard.

. The MOD system performance will

be limited according to environmen-
tal conditions and surrounding ob-
jects such as:

— When there is low contrast be-

tween background and the mov-
ing objects.

— When there is blinking source of

light.

— When strong light such as an-

other vehicle’s headlight or sun-
light is present.

— When camera orientation is not

in its usual position, such as
when mirror is folded.

— When there is dirt, water drops

or snow on the camera lens.

— When the position of the moving

objects in the display is not
changed.

. The MOD system might detect flow-

ing water droplets on the camera
lens, white smoke from the muffler,
moving shadows, etc.

. The MOD system may not function

properly depending on the speed,
direction, distance or shape of the

moving objects.

. If your vehicle sustains damage to

the parts where the camera is
installed, leaving it misaligned or
bent, the sensing zone may be
altered and the MOD system may
not detect objects properly.

. When the temperature is extremely

high or low, the screen may not
display objects clearly. This is not a
malfunction.

JVH1524X

SYSTEM MAINTENANCE

CAUTION

. Do not use alcohol, benzine or

thinner to clean the camera. This
will cause discoloration. To clean
the camera, wipe with a cloth dam-
pened with diluted mild cleaning
agent and then wipe with a dry
cloth.

. Do not damage the camera as the

monitor screen may be adversely
affected.

Monitor, heater, air conditioner, audio, phone and voice recognition systems

4-45

4-46

Monitor, heater, air conditioner, audio, phone and voice recognition systems

If dirt, rain or snow accumulates on any of the
cameras

*

1

, the MOD system may not operate

properly. Clean the camera by wiping with a
cloth dampened with a diluted mild cleaning
agent and then wiping with a dry cloth.

SAA3511

Center

CENTER VENTILATORS

Adjust the air flow direction of the ventilators by
moving the center knob (up/down, left/right)
until the desired position is achieved.

SAA3676

Side

SIDE VENTILATORS

Open/close the ventilators by moving the control
dial

*

1

to either direction.

:

This symbol indicates that the ventilators are
closed. Moving the side control to this
direction will close the ventilators.

:

This symbol indicates that the ventilators are
open. Moving the side control to this
direction will open the ventilators.

Adjust the air flow direction of the ventilators by
moving the center knob

*

2

(up/down, left/right)

until the desired position is achieved.

VENTILATORS

SAA3055

Rear

REAR VENTILATORS

If the center knob is moved fully to the left or
right, the ventilators will be closed.

Adjust the air flow direction of the ventilators by
moving the center knob (up/down, left/right)
until the desired position is achieved.

WARNING

. The heater and air conditioner oper-

ate only when the engine is running.

. Never leave children or adults who

would normally require the support
of others alone in the vehicle. Pets
should not be left alone either. They
c o u l d

u n k n o w i n g l y

a c t i v a t e

switches or controls and inadver-
tently become involved in a serious
accident and injure themselves. On
hot, sunny days, temperatures in a
closed vehicle could quickly become
high enough to cause severe or
possibly fatal injuries to people or
animals.

. Do not use the recirculation mode

for long periods as it may cause the
interior air to become stale and the
windows to fog up.

. Do not adjust the heating and air

conditioning controls while driving
so that full attention may be given
to vehicle operation.

The heater and air conditioner operate when the
engine is running. The air blower will operate

even if the engine is turned off and the ignition
switch is in the ON position.

NOTE:
. Odors from inside and outside the

vehicle can build up in the air condi-
tioner unit. Odor can enter the passen-
ger compartment through the vents.

. When parking, set the heater and air

conditioner controls to turn off air
recirculation to allow fresh air into the
passenger compartment. This should
help reduce odors inside the vehicle.

Monitor, heater, air conditioner, audio, phone and voice recognition systems

4-47

HEATER AND AIR CONDITIONER

4-48

Monitor, heater, air conditioner, audio, phone and voice recognition systems

SAA3594

SAA3514

OPERATING TIPS (for automatic air
conditioner)

When the engine coolant temperature and
outside air temperature are low, the air flow
from the foot outlets may not operate. However,
this is not a malfunction. After the coolant
temperature warms up, the air flow from the
foot outlets will operate normally.

The sensors

*

A

and

*

B

located on the

instrument panel help maintain a constant
temperature. Do not put anything on or around
the sensors.

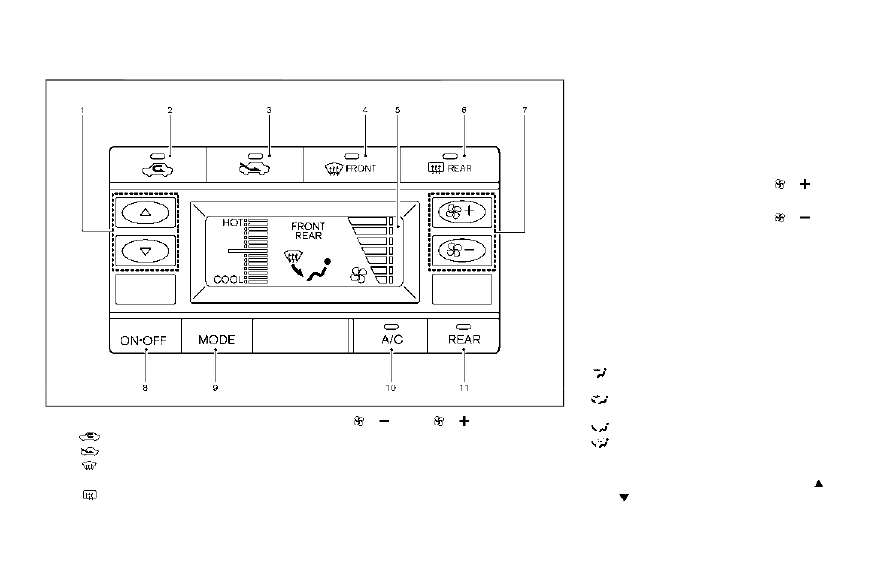

SAA3596

1.

Temperature control buttons

2.

“

” air recirculation button

3.

“

” outside air circulation button

4.

“

FRONT” front defroster button

5.

Display

6.

“

REAR” rear window defroster button (See

“Rear window and outside mirror defroster
switch” (P.2-33).)

7.

“

” and “

” fan speed control

buttons

8.

“ON·OFF” button for air conditioning system

9.

“MODE” air flow control button

10.

“A/C” air conditioner ON/OFF button

11.

“REAR” control button

MANUAL AIR CONDITIONER

Controls

To turn off the heater and air conditioner, push
the “ON·OFF” button.

Fan speed control:

Push the fan speed control button “

” to

increase the fan speed.

Push the fan speed control button “

” to

decrease the fan speed.

A/C (Air Conditioner) operation:

Push the A/C button to turn on or off the air
conditioner. When the air conditioner is on, the
A/C indicator light on the button illuminates.

Air flow control:

Push the “MODE” button to change the air flow
mode.

:

Air flows from the center and side ventila-
tors.

:

Air flows from the center and side ventila-
tors, and foot outlets.

:

Air flows mainly from the foot outlets.

:

Air flows from the defroster and foot outlets.

Temperature control:

Push the temperature control buttons (“

”

and “

”) to set the desired temperature.

Monitor, heater, air conditioner, audio, phone and voice recognition systems

4-49

4-50

Monitor, heater, air conditioner, audio, phone and voice recognition systems

Air recirculation:

Push the air recirculation “

” button to

recirculate interior air inside the vehicle. The
indicator light on the air recirculation “

”

button will illuminate.

The air recirculation mode cannot be activated
when the air conditioner is in the front defrosting
mode.

Outside air circulation:

Push the outside air circulation “

” button to

draw outside air into the passenger compart-
ment. The indicator light on the outside air
circulation “

” button will turn on.

Heater operation

Heating:

This mode is used to direct heated air to the foot
outlets.

1. Push the outside air circulation “

” button

to switch to the outside air circulation mode.
(The indicator light turns on.)

2. Push the air flow control button to change to

the

mode.

3. Push the fan speed control buttons to set

the desired fan speed.

4. Push the temperature control buttons to set

the desired temperature between the middle
and the hot position.

Ventilation:

This mode directs outside air to the side and
center ventilators.

1. Push the outside air circulation “

” button

to switch to the outside air circulation mode.
(The indicator light turns on.)

2. Push the air flow control button to change to

the

mode.

3. Push the fan speed control

buttons to

set the desired position.

Bi-level heating:

This mode directs cool air from the side and
center vents and warm air from the foot outlets.
When the temperature is set to the maximum hot
or cool position, the air between the ventilators
and the foot outlets is the same temperature.

1. Push the outside air circulation “

” button

to switch to the outside air circulation mode.
(The indicator light turns on.)

2. Push the air flow control button to change to

the

mode.

3. Push the fan speed control buttons to set

the desired fan speed.

4. Push the temperature control buttons to set

the desired temperature.

Heating and defogging:

This mode heats the interior and defogs the
windows.

1. Push the air flow control button to change to

the

mode.

2. Push the fan speed control

buttons to

set the desired fan speed.

3. Push the temperature control buttons to set

the desired temperature.

When the

mode is selected, the air

conditioner will automatically turn on. This will
dehumidify the air and help to defog the
windows.

Air conditioner operation

The air conditioner system should be operated
for approximately 10 minutes at least once a
month. This helps prevent damage to the air
conditioner system due to the lack of lubrication.

Cooling:

This mode is used to cool and dehumidify the air.

1. Push the outside air circulation “

” button

to switch to the outside air circulation mode.
(The indicator light turns on.)

2. Push the air flow control button to change to

the

mode.

3. Push the fan speed control buttons to set

the desired fan speed.

4. Push the A/C button on. (The A/C indicator

light will illuminate.)

5. Push the temperature control buttons to set

the desired temperature between the middle
and the cool position.

. For quick cooling when the outside tem-

perature is high, push the air recirculation

button to switch to the air recirculation

mode. (The indicator light turns on.) Be sure
to turn off the air recirculation mode for
normal cooling.

. A visible mist may be seen coming from the

ventilators in hot, humid conditions as the air
is cooled rapidly. This does not indicate a
malfunction.

Dehumidified heating:

This mode is used to heat and dehumidify the
air.

1. Push the outside air circulation “

” button

to switch to the outside air circulation mode.
(The indicator light turns on.)

2. Push the air flow control button to change to

the

position.

3. Push the fan speed control buttons to the

desired fan speed.

4. Push the A/C button on. (The A/C indicator

light will illuminate.)

5. Push the temperature control buttons to set

the desired temperature between the middle
and the hot position.

Dehumidified or defrosting/defogging:

This mode is used to defog the windows and
dehumidify the air.

1. Push the front defroster button

on. (The

indicator light turns on.)

2. Push the fan speed control buttons to set

the desired fan speed.

3. Push the temperature control buttons to set

the desired temperature.

When the

mode is selected, the air

conditioner will automatically turn on. This will
dehumidify the air and help to defog the
windows.

To remove frost from the outside surface of the
windshield quickly, set the temperature to the
maximum hot position and the fan speed to
maximum position.

Rear air conditioning system

Operating from front control buttons:

To control the rear air conditioning system
independently with the front air conditioner
control panel, push the “REAR” button. When
the rear air conditioning system control is on, the
indicator light on the “REAR” button will
illuminate and “REAR” will appear on the display.

In this state, the rear air conditioning system can
be adjusted with the front air conditioner control
panel. However, if no operation is conducted for
approximately 10 seconds after the “REAR”
button is pushed, the front air conditioner
control panel will automatically switch to the
front air conditioning mode.

To cancel the rear air conditioning mode and
switch back to the front air conditioning mode,
push “REAR” button one more time.
. Temperature control

Push the temperature control buttons
(“

” and “

”) to set the desired

temperature.

. Fan speed control

Push the fan speed control “

”

button or “

” button to control the

fan speed.

. Air flow control

Push the “MODE” button to change the air

Monitor, heater, air conditioner, audio, phone and voice recognition systems

4-51

4-52

Monitor, heater, air conditioner, audio, phone and voice recognition systems

flow mode.

:

The air outlet is fixed at foot level.

:

The air outlet is fixed at both the head and
foot level.

:

The air outlet is fixed at the head level.

NOTE:

Pushing the “A/C” button when the rear air
conditioning system is turned on and
“REAR” does not appear on the display
will turn off the rear air conditioning
system (except when the air flow is set to
the

position).

. Rear Heating (A/C off)
1. Push the “REAR” button to display “REAR”

on the front display when the rear air
conditioning system is on.

2. Switch the air flow mode to

by pressing

the “MODE” button.

3. If the A/C indicator light illuminates, push the

“A/C” button. (The A/C indicator light will
turn off.)

4. Push the temperature control buttons

(“

” and “

”) to set the desired

temperature between the middle and the
hot position.

. To dehumidify the air, push the “A/C” button

before turning on the heater.

. Air does not blow out from the vents on the

ceiling when the system is used for heating.

Turning the system off:

To turn off the rear air conditioner, push the
“ON·OFF” button when “REAR” is on the
display.

SAA3674

1.

“OFF” button

2.

“

” Fan speed control buttons

3.

Display

4.

“MODE” button

5.

“TEMP” buttons

Rear control buttons:

The rear seat passengers can adjust the rear air
conditioning system using the control switches
located on the ceiling above the rear seats.

The rear control buttons do not function when
“REAR” is shown on the front display. To
activate the rear control buttons, push the
“REAR” button on the front air conditioner
control panel and cancel the rear air conditioner
control mode (“REAR” will disappear from the

front display).

“OFF” button: Turns off the rear air conditioning
system.

“

” Fan speed control buttons: Adjust rear

fan speed

“MODE” button: Changes the rear air flow

“TEMP” buttons: Adjust the rear temperature

Monitor, heater, air conditioner, audio, phone and voice recognition systems

4-53
