Push the switch on to warn other drivers when
you must stop or park under emergency condi-
tions. All turn signal lights flash.

WARNING

● If stopping for an emergency, be sure to

move the vehicle well off the road.

● Do not use the hazard warning flashers

while moving on the highway unless
unusual circumstances force you to
drive so slowly that your vehicle might
become a hazard to other traffic.

● Turn signals do not work when the haz-

ard warning flasher lights are on.

The flashers will operate with the ignition switch
placed in any position.

Some jurisdictions may prohibit the use of
the hazard warning flasher switch while
driving.

To shut off the engine in an emergency situation
while driving, perform the following procedure:

– Rapidly push the push-button ignition switch 3

consecutive times in less than 1.5 seconds, or

– Push and hold the push-button ignition switch

for more than 2 seconds.

LIC0394

HAZARD WARNING FLASHER
SWITCH

EMERGENCY ENGINE SHUT OFF

6-2

In case of emergency

TIRE PRESSURE MONITORING
SYSTEM (TPMS)

This vehicle is equipped with TPMS. It monitors
tire pressure of all tires except the spare. When
the low tire pressure warning light is lit, and the
Tire Pressure Low - Add Air warning appears in
the vehicle information display, one or more of
your

tires

is

significantly

under-inflated. If

equipped, the system also displays pressure of
all tires (except the spare tire) on the display
screen by sending a signal from a sensor that is
installed in each wheel. If the vehicle is being
driven with low tire pressure, the TPMS will acti-
vate and warn you of it by the low tire pressure
warning light. This system will activate only when
the vehicle is driven at speeds above 16 mph
(25 km/h). For additional information, refer to
“Warning lights, indicator lights and audible re-
minders” in the “Instruments and controls” sec-
tion and “Tire Pressure Monitoring System
(TPMS)” in the “Starting and driving” section of
this manual.

WARNING

● Radio waves could adversely affect

electric medical equipment. Those who
use a pacemaker should contact the
electric medical equipment manufac-
turer for the possible influences before
use.

● If the low tire pressure warning light

illuminates while driving, avoid sudden
steering maneuvers or abrupt braking,
reduce vehicle speed, pull off the road
to a safe location and stop the vehicle
as soon as possible. Driving with under-
inflated tires may permanently damage
the tires and increase the likelihood of
tire failure. Serious vehicle damage
could occur and may lead to an accident
and could result in serious personal in-
jury. Check the tire pressure for all four
tires. Adjust the tire pressure to the
recommended

COLD

tire

pressure

shown on the Tire and Loading Informa-
tion label to turn the low tire pressure
warning light OFF. If you have a flat tire,
replace it with a spare tire as soon as
possible. It is recommended you visit a
NISSAN dealer for this service.

● Since the spare tire is not equipped with

the TPMS, when a spare tire is mounted
or a wheel is replaced, tire pressure will
not be indicated, the TPMS will not
function and the low tire pressure warn-
ing light will flash for approximately
one minute. The light will remain on
after one minute. Have your tires re-
placed and/or TPMS system reset as
soon as possible. It is recommended
you visit a NISSAN dealer for these
services.

● Replacing tires with those not originally

specified by NISSAN could affect the
proper operation of the TPMS.

● Do not inject any tire liquid or aerosol

tire sealant into the tires, as this may
cause a malfunction of the tire pressure
sensors.

● If the light still comes on while driving

after adjusting the tire pressure, a tire
may be flat or the TPMS may be mal-
functioning. If you have a flat tire, re-
place it with a spare tire as soon as
possible. If no tire is flat and all tires are
properly inflated, it is recommended
you visit a NISSAN dealer.

FLAT TIRE

In case of emergency

6-3

CHANGING A FLAT TIRE

If you have a flat tire, follow the instructions be-
low:

Stopping the vehicle

1. Safely move the vehicle off the road and

away from traffic.

2. Turn on the hazard warning flashers.

3. Park on a level surface and apply the parking

brake. Move the shift lever to P (Park).

4. Turn off the engine.

5. Raise the hood to warn other traffic and to

signal professional road assistance person-
nel that you need assistance.

6. Have all passengers get out of the vehicle

and stand in a safe place, away from traffic
and clear of the vehicle.

WARNING

● Make sure the parking brake is securely

applied and the shift lever is shifted into
P (Park).

● Never change tires when the vehicle is

on a slope, ice or slippery areas. This is
hazardous.

● Never change tires if oncoming traffic is

close to your vehicle. Wait for profes-
sional road assistance.

A.

Blocks

B.

Flat tire

Blocking wheels

Place suitable blocks at both the front and back
of the wheel diagonally opposite the flat tire to
prevent the vehicle from moving when it is jacked
up.

WARNING

Be sure to block the wheel as the vehicle
may move and result in personal injury.

LCE2142

6-4

In case of emergency

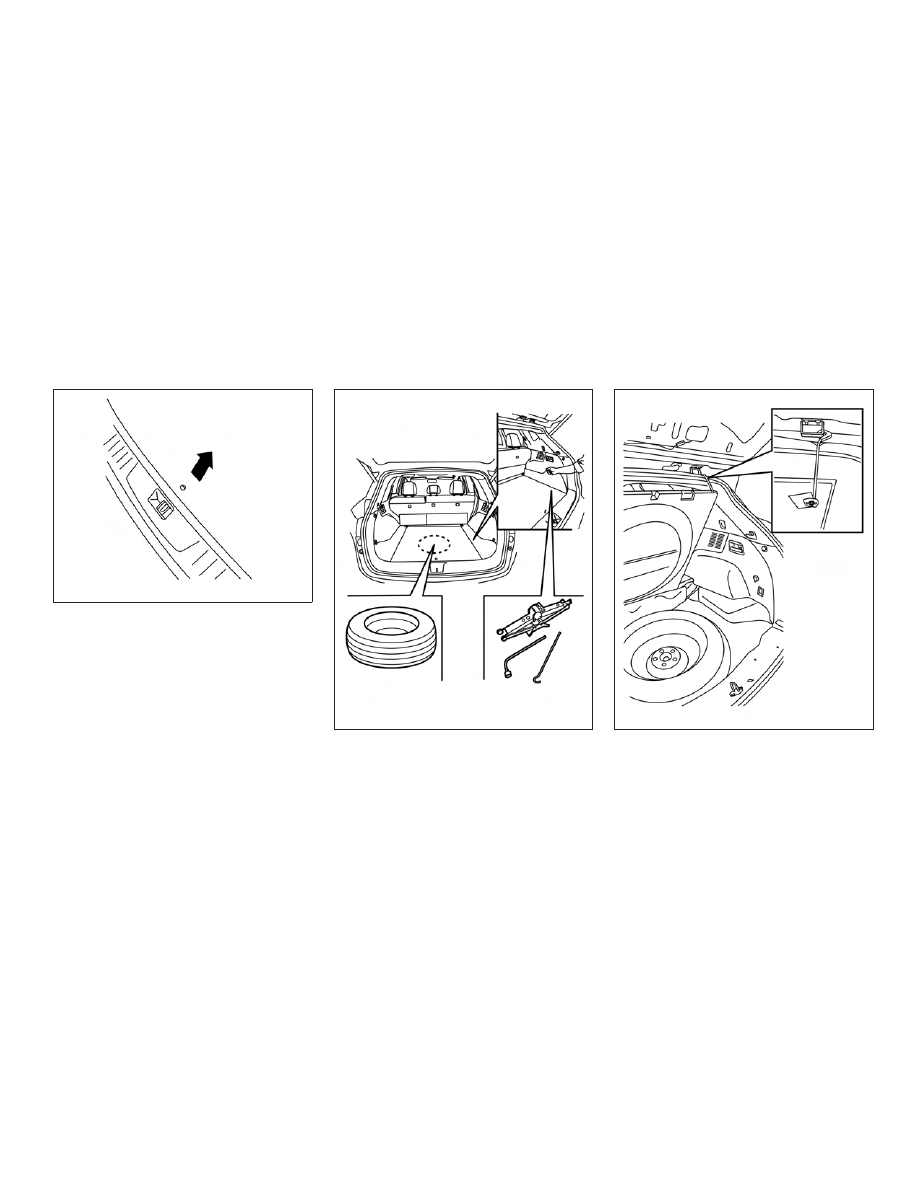

Getting the spare tire and tools

1. Open the rear liftgate.

2. Pull up on the handle to lift the carpeted

floorboard and attach the hook as shown.

3. The jack and tools are located in the storage

compartment beneath the carpeted lid on
the passenger side of the cargo area.

4. Remove the storage door by pulling the

strap on the storage compartment lid.

LCE2222

LCE2186

LCE2200

In case of emergency

6-5

5. Remove the jack and tools from the storage

area.

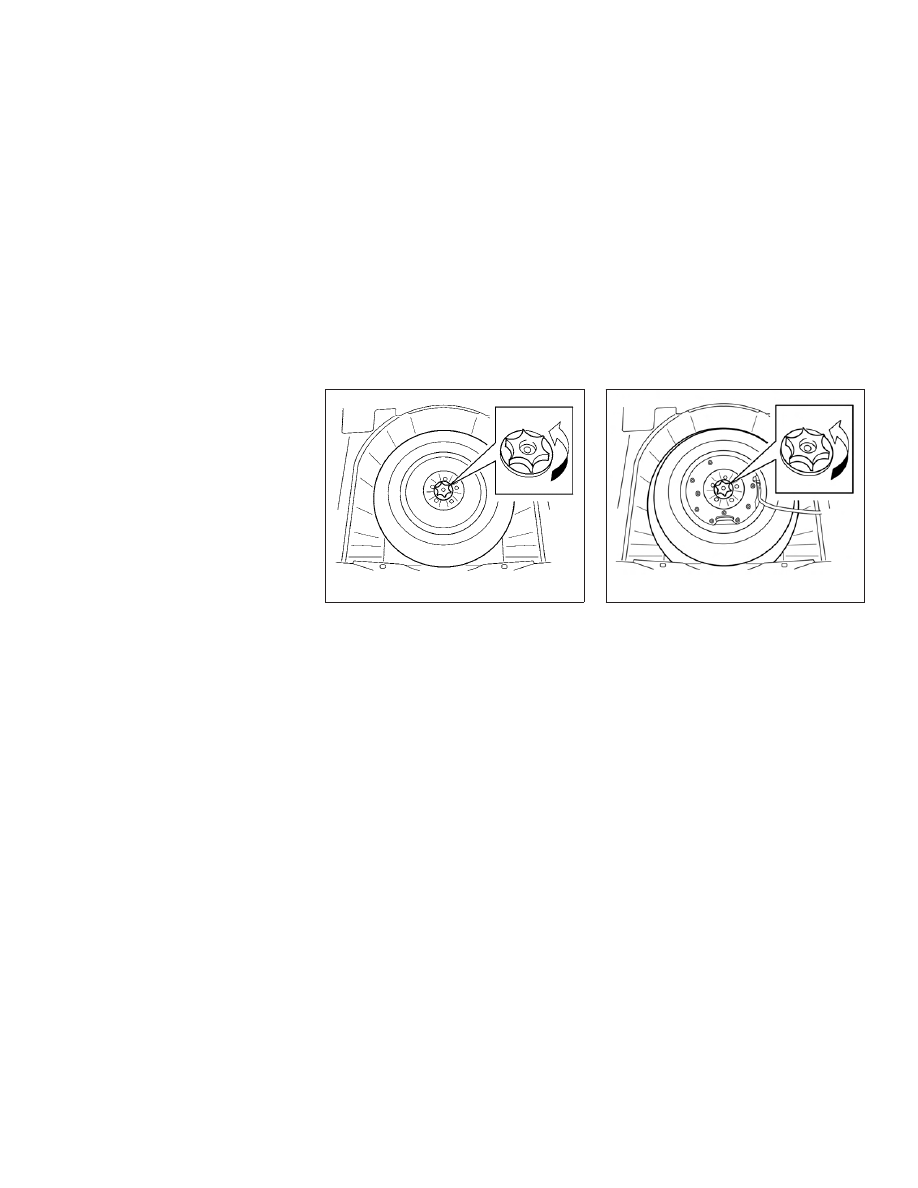

6. To remove the spare tire, loosen the bolt by

turning counterclockwise.

7. Once free, remove the bolt.

8. Remove the spare tire.

9. Once the flat tire is exchanged with the

spare tire, store the flat tire where the spare
tire was located.

10. Turn the bolt clockwise to tighten and place

the carpeted floorboard back over the tire.

Changing the spare tire with BOSE®
sub-woofer (if so equipped)

1. To loosen the bolt, turn counterclockwise.

2. Once free, remove the bolt.

WCE0188

LCE2109

6-6

In case of emergency

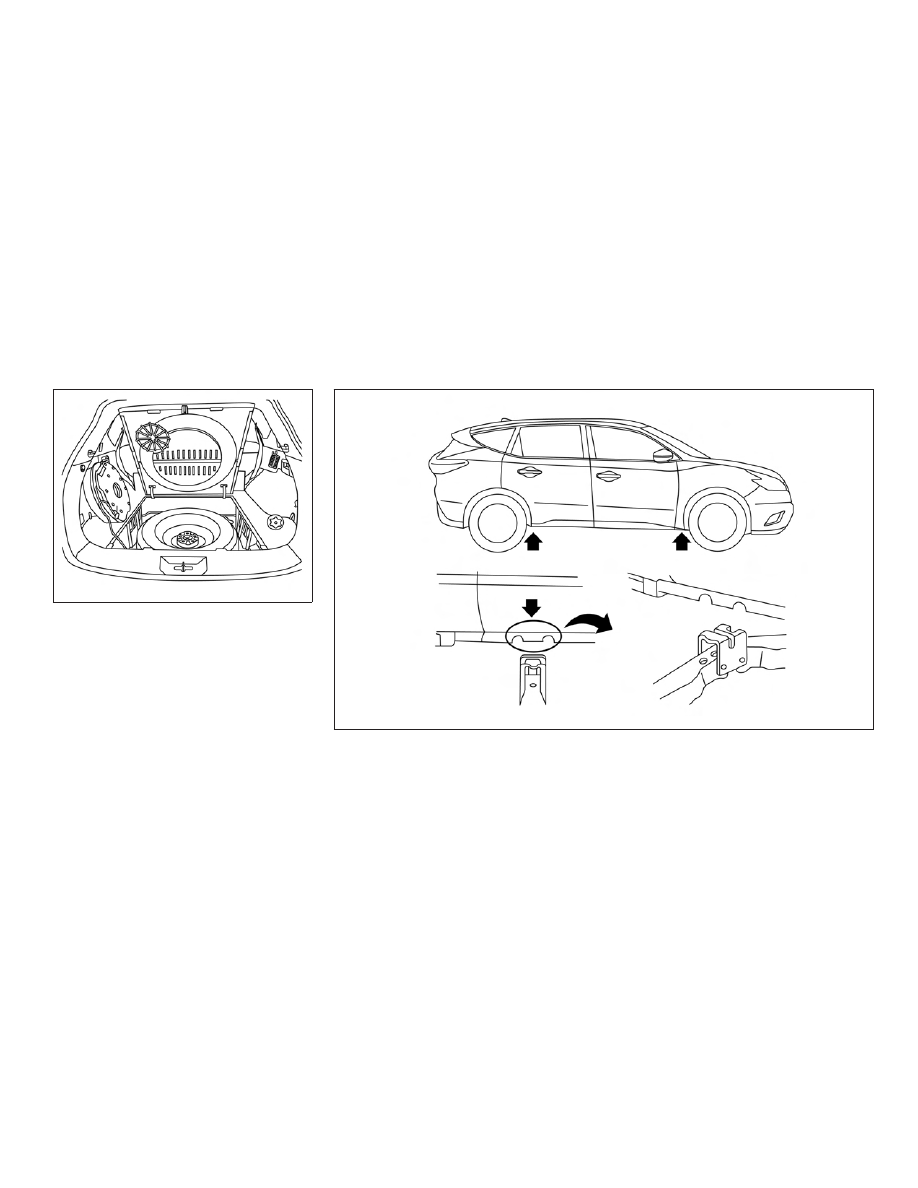

3. Place the sub-woofer in the lower left corner

of the cargo area, leaning against the driver
side wall.

4. Remove the spare tire.

5. Once the flat tire is exchanged with the

spare tire, store the flat tire where the spare
was located.

6. Place the sub-woofer inside the flat tire.

7. Turn the bolt clockwise to tighten and place

the carpeted lid back over the tire.

LCE2216

LCE2184

In case of emergency

6-7

Jacking up vehicle and removing the
damaged tire

WARNING

● Never get under the vehicle while it is

supported only by the jack. If it is nec-
essary to work under the vehicle, sup-
port it with safety stands.

● Use only the jack provided with your

vehicle to lift the vehicle. Do not use the
jack provided with your vehicle on other
vehicles. The jack is designed for lifting
only your vehicle during a tire change.

● Use the correct jack-up points. Never

use any other part of the vehicle for jack
support.

● Never jack up the vehicle more than

necessary.

● Never use blocks on or under the jack.
● Do not start or run the engine while

vehicle is on the jack. It may cause the
vehicle to move. This is especially true
for

vehicles

with

limited

slip

differentials.

● Do not allow passengers to stay in the

vehicle while it is on the jack.

● Never run the engine with a wheel(s) off

the ground. It may cause the vehicle to
move.

6-8

In case of emergency

Always refer to the proper illustrations for the
correct placement and jack-up points for your
specific vehicle model and jack type.

Carefully read the caution label attached to
the jack body and the following instruc-
tions.

1. Loosen each wheel nut 1 or 2 turns by

turning counterclockwise with the wheel nut
wrench. Do not remove the wheel nuts
until the tire is off the ground.

2. Place the jack directly under the jack-up

point as illustrated so the top of the jack
contacts the vehicle at the jack-up point.
Align the jack head between the 2 notches in
the front or the rear as shown. Also fit the
groove of the jack head between the
notches as shown.

The jack should be used on firm and
level ground.

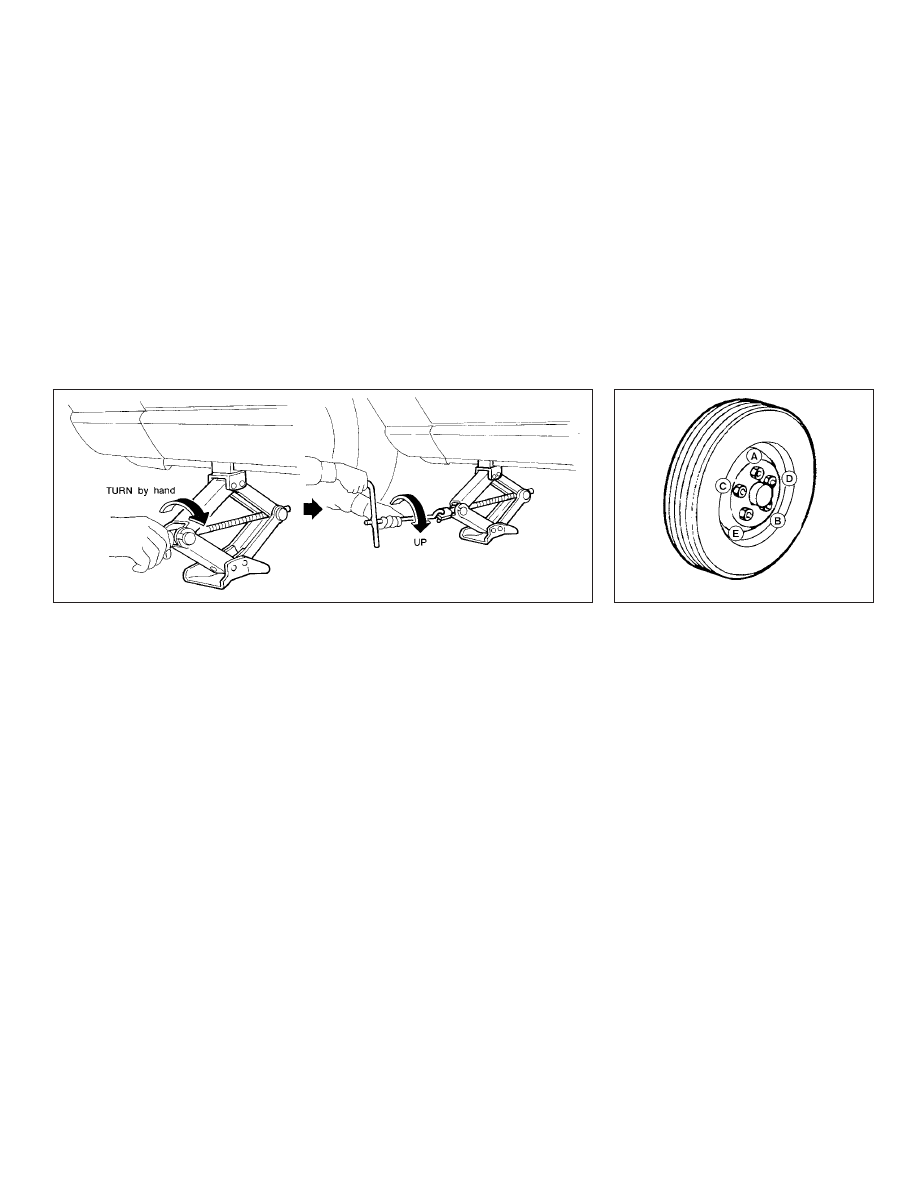

3. To lift the vehicle, securely hold the jack lever

and rod with both hands. Carefully raise the
vehicle until the tire clears the ground. Re-
move the wheel nuts, and then remove the
tire.

Installing the spare tire

The spare tire is designed for emergency
use. For additional information, refer to
“Wheels and tires” in the “Maintenance
and do-it-yourself” section of this manual.

1. Clean any mud or dirt from the surface be-

tween the wheel and hub.

2. Carefully put the spare tire on and tighten

the wheel nuts finger tight.

3. With the wheel nut wrench, tighten wheel

nuts alternately and evenly in the sequence
illustrated (

䊊

A

,

䊊

B

,

䊊

C

,

䊊

D

,

䊊

E

) until they are

tight.

SCE0002

WCE0056

In case of emergency

6-9

4. Lower the vehicle slowly until the tire

touches the ground. Then, with the wheel
nut wrench, tighten the wheel nuts securely
in the sequence illustrated (

䊊

A

,

䊊

B

,

䊊

C

,

䊊

D

,

䊊

E

). Lower the vehicle completely.

5. Securely store the jack and tools back in

their storage compartment. Ensure the jack
is expanded and tools snapped into place to
prevent rattle noise from happening while
driving.

WARNING

● Incorrect wheel nuts or improperly

tightened wheel nuts can cause the
wheel to become loose or come off.
This could cause an accident.

● Do not use oil or grease on the wheel

studs or nuts. This could cause the nuts
to become loose.

● Retighten the wheel nuts when the ve-

hicle has been driven for 621 miles
(1,000 km) (also in cases of a flat tire,
etc.).

As soon as possible, tighten the wheel nuts
to the specified torque with a torque
wrench.

Wheel nut tightening torque:

83 ft-lb (113 N·m)

The wheel nuts must be kept tightened to
specification at all times. It is recom-
mended that wheel nuts be tightened to
specifications at each lubrication interval.

Adjust tire pressure to the COLD pressure.

COLD pressure: After vehicle has been
parked for 3 hours or more or driven less
than 1 mile (1.6 km).

COLD tire pressures are shown on the tire
and loading information label affixed to the
driver side center pillar.

WARNING

● If the hybrid system stops operating

while driving, the power assist for the
brakes and steering will not work. Brak-
ing and steering will be harder.

● If the hybrid system stops operating

while driving, do not open any door until
the vehicle comes to a complete stop.
Opening a door will lock the steering
wheel. This may cause the driver to lose
control of the vehicle and could result in
serious vehicle damage or personal
injury.

The hybrid system may stop operating while driv-
ing if the high-voltage battery becomes dis-
charged, the 12-volt battery becomes dis-
charged or the fuel tank is empty. If the hybrid
system stops operating while driving, perform the
following:

1. Reduce your speed gradually. Pull to the

side of the road to a safe area.

2. Turn on the hazard warning flashers.

3. Set the push-button ignition switch at ACC

or OFF, and try to start the hybrid system.

4. If the hybrid system will not start, refer to the

“If the vehicle does not start” section of this
manual.

HYBRID SYSTEM STOPS OPERATING
WHILE DRIVING

6-10

In case of emergency

Before attempting to jump start the vehicle, make
sure the fuel tank is not empty and the correct
starting procedure is followed. For additional in-
formation, please refer to “Starting the Hybrid
System” in the “Starting and driving” section of
your Owner’s Manual. Do not drive the vehicle on
battery power only if the fuel tank is empty. The
Li-ion battery will become discharged and the
hybrid system will turn off.

CONFIRM BATTERY IS
DISCHARGED

Confirm the battery is discharged by pushing the
ignition switch to the ON position. Confirm the
instrument cluster or head lights come on at the
normal brightness levels or that other accesso-
ries such as the audio system come on. Push the
ignition switch to turn the hybrid system on.

If any of the following conditions occur, the 12-
volt battery might discharge:

● The instrument cluster and/or headlights are

not normal brightness.

● Audio accessories cannot be turned on.
● The hybrid system does not become READY

to drive mode.

● The ignition switch cannot be placed in the

ON position.

Check the following if you notice any of the above
conditions:

1. Check that the 12-volt battery terminals are

tight and clean. For additional information,
refer to “12-volt Battery” in the “Mainte-
nance and do-it-yourself” section of this
manual. If the 12-volt battery terminals are
loose, it is recommended you visit a NISSAN
dealer.

2. If the 12-volt battery terminals are tight and

clean, try to jump start the vehicle. For addi-
tional information, refer to “Jump starting” in
this section.

EMERGENCY START

When the hybrid system cannot be started, the
following procedure can be used if the hybrid
system and push-button ignition switch function
normally:

1. Put the transmission in P (Park) position.

2. Push the ignition switch to the ACC posi-

tion.

3. Depress the brake pedal.

4. Push and hold the ignition switch for about

90 seconds. Even if the hybrid system starts
using this procedure, the system may be
malfunctioning. Do not continue to use this
emergency procedure to start the system. It
is recommended that you visit a NISSAN
dealer for this service.

If the hybrid system still does not start, it is
recommended that you visit a NISSAN dealer for
this service.

IF THE VEHICLE DOES NOT START

In case of emergency

6-11

Jump starting provides power to the 12–volt sys-
tem to allow the electrical systems to operate.
The electrical systems must be operating to allow
the Li-ion battery to be charged. Jump starting
does not charge the Li-ion battery.

To start the hybrid system with a booster battery,
the instructions and precautions below must be
followed.

WARNING

● The engine may start at any time with-

out warning when the ignition is on and
the hybrid system is in the READY
mode. When jump starting keep your
hands, clothing, hair and tools away
from fans, belts and any other parts that
can move to avoid personal injury.

● If done incorrectly, jump starting can

lead to a 12–volt battery explosion, re-
sulting in severe injury or death. It could
also damage your vehicle.

● Explosive hydrogen gas is always pres-

ent in the vicinity of the battery. Keep all
sparks and flames away from the
battery.

● Do not allow battery fluid to come into

contact with eyes, skin, clothing or
painted surfaces. Battery fluid is a cor-
rosive sulfuric acid solution which can
cause severe burns. If the fluid should
come into contact with anything, imme-
diately flush the contacted area with
water.

● Keep 12–volt battery out of the reach of

children.

● The booster battery must be rated at

12 volts. Use of an improperly rated
battery can damage your vehicle.

● Whenever working on or near a battery,

always wear suitable eye protectors (for
example, goggles or industrial safety
spectacles) and remove rings, metal
bands, or any other jewelry. Do not lean
over the battery when jump starting.

● Do not attempt to jump start a frozen

battery. It could explode and cause se-
rious injury.

● Your vehicle has an automatic engine

cooling fan. It could come on at any
time. Keep hands and other objects
away from it.

● Always follow the instructions below.

Failure to do so could result in damage
to the charging system and cause per-
sonal injury.

CAUTION

Do not attempt to jump start a hybrid
vehicle as a booster vehicle.

JUMP STARTING

6-12

In case of emergency

1. Locate the fusible link box behind the engine

air cleaner.

2. Push the tab in and lift up

䊊

A

to remove the

lid and expose the remote positive battery
terminal

䊊

B

.

3. If the booster battery is in another vehicle

position the two vehicles to bring their bat-
teries near each other.

Do not allow the two vehicles to touch.

4. Apply the parking brake. Move the shift lever

to P (Park). Switch off all unnecessary elec-
trical systems (lights, heater, air conditioner,
etc.).

5. Ensure vent caps are level and tight.

6. Connect jumper cables in the sequence il-

lustrated (

䊊

B

,

䊊

C

,

䊊

D

,

䊊

E

).

CAUTION

● Always connect positive (⫹) to positive

(

⫹) and negative (⫺) to body ground (for

example, strut mounting bolt, engine
lift bracket, etc.) — not to the battery.

● Make sure the jumper cables do not

touch moving parts in the engine com-
partment and that the cable clamps do
not contact any other metal.

● Do not keep the starter motor engaged

for more than 10 seconds. If the engine
does not start right away, place the ig-
nition switch in the OFF position and
wait 10 seconds.

7. Start the engine of the booster vehicle and

let it run for a few minutes.

8. Hold down the brake pedal and press the

START button. The vehicle instruments and
gauges will light up, and the green

⬙READY⬙

light will come ON.

CAUTION

If the green READY light does not come
on, press the START button to turn the
hybrid system OFF. Carefully disconnect
the negative cable then the positive cable.
Have vehicle taken to dealership for
repair.

9. After the green READY light in the meter

display comes ON, carefully disconnect the
negative cable and then the positive cable.

LCE2170

In case of emergency

6-13

CAUTION

● CVT models cannot be push-started or

tow-started. Attempting to do so may
cause transmission damage.

● Do not push start this vehicle. The

three-way catalyst may be damaged.

WARNING

● Do not continue to drive if your vehicle

overheats. Doing so could cause engine
damage or a vehicle fire.

● To avoid the danger of being scalded,

never remove the radiator or coolant
reservoir cap while the engine is still
hot. When the radiator or coolant reser-
voir cap is removed, pressurized hot
water will spurt out, possibly causing
serious injury.

● Do not open the hood if steam is com-

ing out.

If your vehicle is overheating (indicated by a
warning message in the vehicle information dis-
play), or if you feel a lack of engine power, detect
abnormal noise, etc. take the following steps.

1. Move the vehicle safely off the road, apply

the parking brake and move the shift lever to
P (Park).

Do not turn the NISSAN Pure Drive
Hybrid System off.

2. Turn off the air conditioner. Open all the

windows, move the heater or air conditioner
temperature control to maximum hot and fan
control to high speed.

3. Get out of the vehicle. Look and listen for

steam or coolant escaping from the radiator
before opening the hood. (If steam or cool-
ant is escaping, turn off the engine.) Do not
open the hood further until no steam or
coolant can be seen.

4. Open the engine hood.

WARNING

If steam or water is coming from the en-
gine,

stand

clear

to

prevent

getting

burned.

5. Also check if the cooling fan is running. The

radiator hoses and radiator should not leak
water. If the coolant is leaking or the cooling
fan does not run, stop the hybrid system.

6. Visually check drive belts for damage or

looseness. Also check if the cooling fan is
running. The radiator hoses and radiator
should not leak water. If coolant is leaking,
the water pump belt is missing or loose, or
the cooling fan does not run, stop the en-
gine.

PUSH STARTING

IF YOUR VEHICLE OVERHEATS

6-14

In case of emergency

WARNING

Be careful not to allow your hands, hair,
jewelry or clothing to come into contact
with, or get caught in, engine belts or the
engine cooling fan. The engine cooling fan
can start at any time.

7. After the engine cools down, check the cool-

ant level in the engine coolant reservoir tank
with the engine running. Add coolant to the
engine coolant reservoir tank if necessary.
Have your vehicle repaired. It is recom-
mended you visit a NISSAN dealer for this
service.

When towing your vehicle, all jurisdictional and
local regulations for towing must be followed.
Incorrect towing equipment could damage your
vehicle. Towing instructions are available from a
NISSAN dealer. Local service operators are gen-
erally familiar with the applicable laws and proce-
dures for towing. To assure proper towing and to
prevent accidental damage to your vehicle,
NISSAN recommends having a service operator
tow your vehicle. It is advisable to have the ser-
vice operator carefully read the following precau-
tions:

WARNING

● Never ride in a vehicle that is being

towed.

● Never get under your vehicle after it has

been lifted by a tow truck.

CAUTION

● When towing, make sure that the trans-

mission, axles, steering system and
powertrain are in working condition. If
any of these conditions apply, dollies or
a flatbed tow truck must be used.

● Always attach safety chains before

towing.

For additional information about towing your front
wheel drive vehicle behind a Recreational Vehicle
(RV), refer to “Flat towing for front wheel drive
vehicle” in the “Technical and consumer informa-
tion” section of this manual.

For additional information about towing your all-
wheel drive vehicle behind a Recreational Vehicle
(RV), refer to “Flat towing for all-wheel drive
vehicle” in the “Technical and consumer informa-
tion” section of this manual.

TOWING RECOMMENDED BY
NISSAN

NISSAN recommends towing your vehicle based
upon the type of drivetrain. Please refer to the
diagrams in this section to ensure that your ve-
hicle is properly towed.

TOWING YOUR VEHICLE

In case of emergency

6-15

All-Wheel Drive (AWD) models

NISSAN recommends that towing dollies be
used when towing your vehicle or the vehicle be
placed on a flatbed truck as illustrated.

CAUTION

DO NOT tow AWD models with any of the
wheels on the ground as this may cause
serious and expensive damage to the
powertrain.

All-Wheel Drive (AWD) models

LCE2220

6-16

In case of emergency

Front-Wheel Drive (FWD) models

NISSAN recommends that your vehicle be towed
with the driving wheels (front) off the ground or
place the vehicle on a flatbed truck as illustrated.

WARNING

● Never tow your vehicle with the front

wheels on the ground or four wheels on
the ground (forward or backward), as
this may cause serious and expensive
damage to the transmission. If it is nec-
essary to tow the vehicle with the rear
wheels raised always use towing dollies
under the front wheels.

● When towing with the rear wheels on

the ground or on towing dollies, place
the ignition switch in the ON position,
and secure the steering wheel in the
straight-ahead position with a rope or
similar device.

VEHICLE RECOVERY (freeing a stuck
vehicle)

WARNING

To avoid vehicle damage, serious personal
injury or death when recovering a stuck
vehicle:

● Contact a professional towing service

to recover the vehicle if you have any
questions

regarding

the

recovery

procedure.

● Tow chains or cables must be attached

only to main structural members of the
vehicle.

● Do not use the vehicle tie-downs to tow

or free a stuck vehicle.

● Only use devices specifically designed

for vehicle recovery and follow the
manufacturer’s instructions.

Front-Wheel Drive (FWD) models

LCE2221

In case of emergency

6-17
