1. Visually check that the parking space is

safe before parking your vehicle.

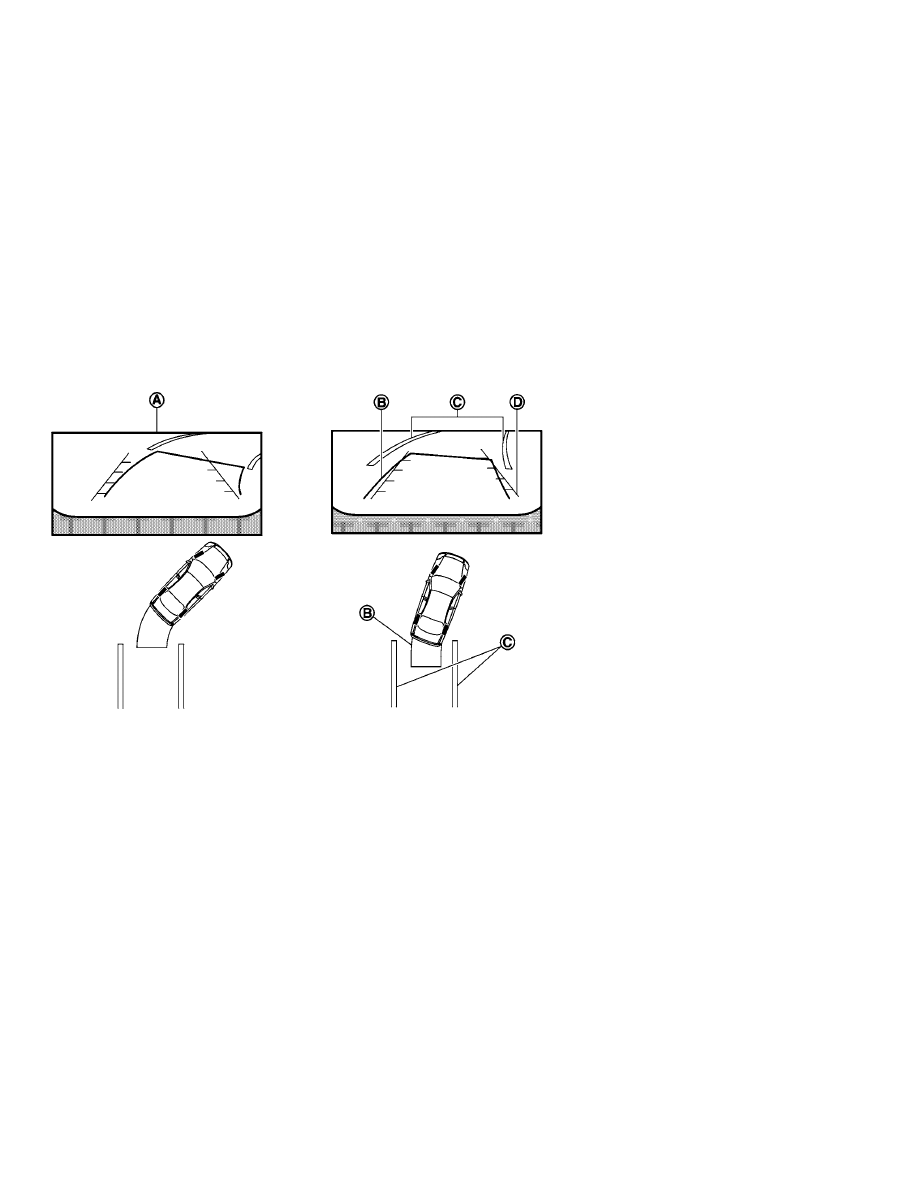

2. The rear view of the vehicle is displayed

on the screen

䊊

A

when the shift lever is

moved to the R (Reverse) position.

3. Slowly back up the vehicle adjusting the

steering wheel so that the predicted course
lines

䊊

B

enter the parking space

䊊

C

.

4. Maneuver the steering wheel to make

the vehicle width guide lines

䊊

D

parallel

to the parking space

䊊

C

while referring

to the predicted course lines.

5. When the vehicle is parked in the space

completely, move the shift lever to the P
(Park) position and apply the parking
brake.

HOW TO SWITCH THE DISPLAY

With the power switch in the ON position,
press the CAMERA button or move the shift
lever to the R (Reverse) position to operate
the Intelligent Around View Monitor.

The Intelligent Around View Monitor dis-
plays different split screen views depend-
ing on the position of the shift lever. Press
the CAMERA button to switch between the
available views.

If the shift lever is in the R (Reverse) position,
the available views are:

• Rear view/bird’s-eye view split screen

• Rear view/front-side view split screen

• Full screen rear view

If the shift lever is in the P (Park) position, the
available views are:

• Front view/bird’s-eye view split screen

• Front view/front-side view split screen

4-20

Monitor, climate, audio, phone and voice recognition systems

If the shift lever is in the D (Drive) position,
the available views are:

• Front

view/front

bird’s-eye

view

split

screen

• Front view/front-side view split screen

The display will switch from the Intelligent
Around View Monitor screen when:

• The shift lever is in the D (Drive) position

and the vehicle speed increases above
approximately 6 mph (10 km/h).

• A different screen is selected.

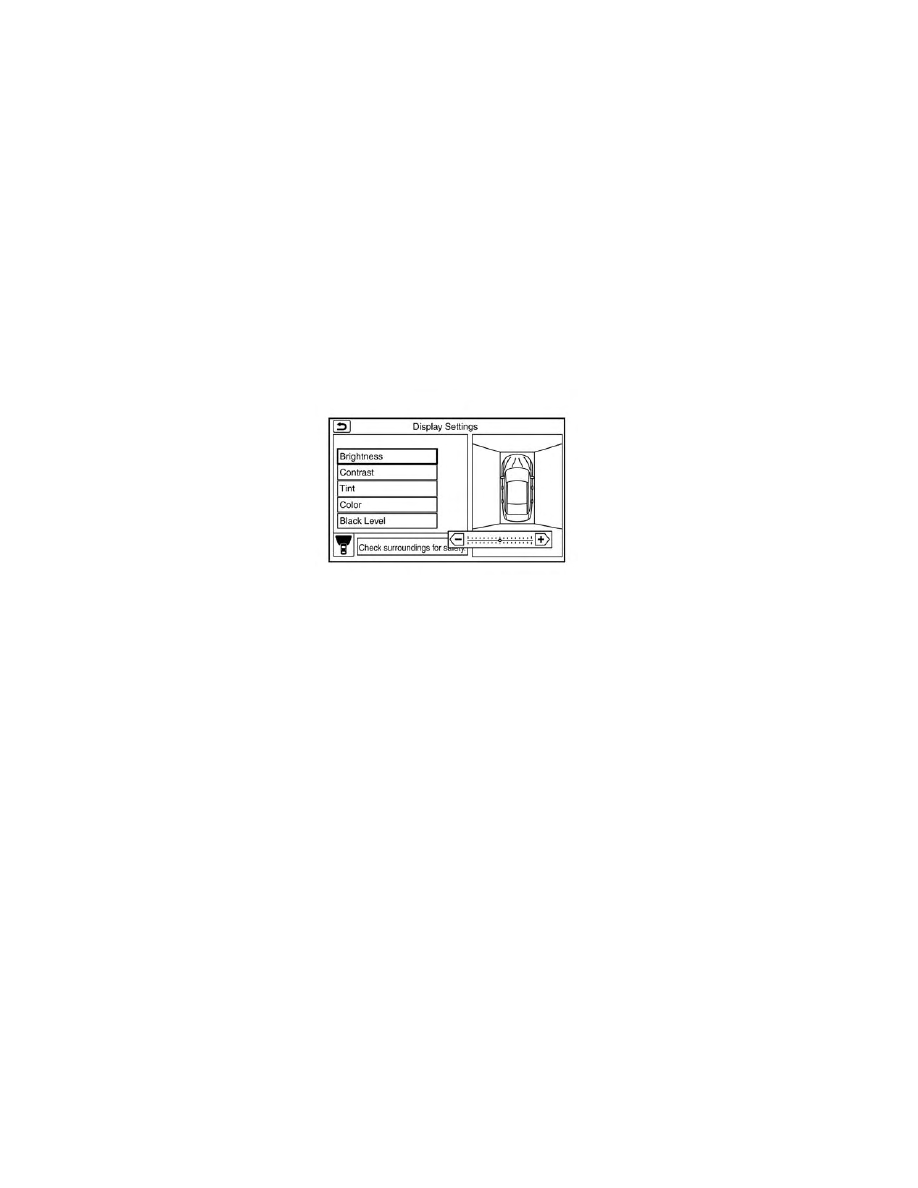

ADJUSTING THE SCREEN

1. Touch the touch-screen display with the

Intelligent Around View Monitor on.

2. Touch the “Brightness,” “Contrast,” “Tint,”

“Color,” or “Black Level” key.

3. Adjust the item by touching the “+” or “—”

key on the touch-screen display.

NOTE:
Do not adjust any of the display set-
tings of the Intelligent Around View
Monitor while the vehicle is moving.
Make sure the parking brake is firmly
applied.

Monitor, climate, audio, phone and voice recognition systems

4-21

INTELLIGENT AROUND VIEW
MONITOR SYSTEM LIMITATIONS

WARNING

Listed below are the system limita-
tions for Intelligent Around View Moni-

tor. Failure to operate the vehicle in
accordance with these system limita-
tions could result in serious injury or
death.
• Do not use the Intelligent Around

View Monitor with the outside mir-
rors in the stored position, and make
sure that the rear hatch is securely
closed when operating the vehicle
using the Intelligent Around View
Monitor.

• The apparent distance between ob-

jects

viewed

on

the

Intelligent

Around View Monitor differs from
the actual distance.

• The cameras are installed on the

front grille, the outside mirrors and
above the rear license plate. Do not
put anything on the vehicle that cov-
ers the cameras.

• When washing the vehicle with high

pressure water, be sure not to spray
it around the cameras. Otherwise,
water may enter the camera unit
causing water condensation on the
lens, a malfunction, fire or an electric
shock.

• Do not strike the cameras. They are

precision

instruments.

Doing

so

could cause a malfunction or cause
damage resulting in a fire or an elec-
tric shock.

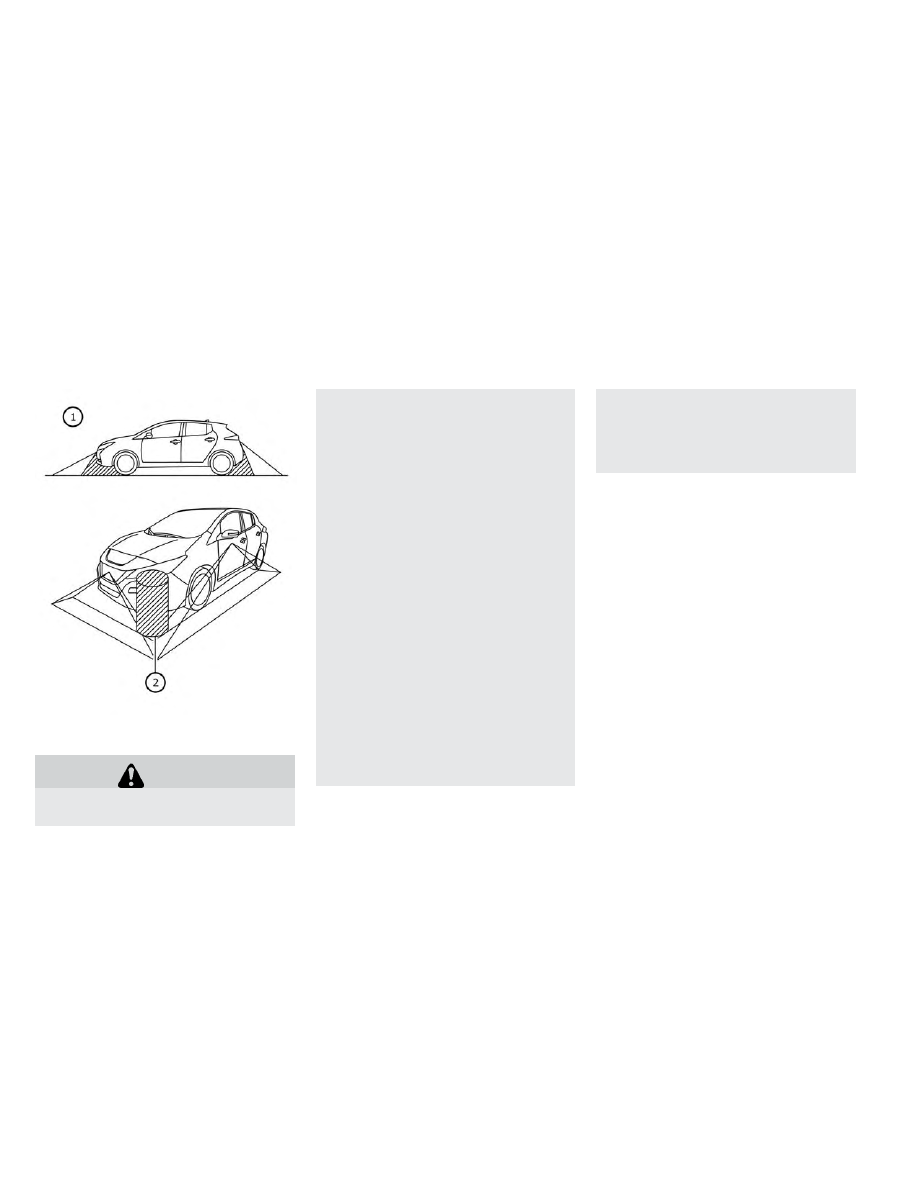

There are some areas where the system
will not show objects and the system does
not warn of moving objects. When in the
front or rear view display, an object below
the bumper or on the ground may not be
viewed

䊊

1

. When in the bird’s-eye view, a tall

object near the seam

䊊

2

of the camera

viewing areas will not appear in the moni-
tor.

The following are operating limitations and
do not represent a system malfunction:

• There may be a delay when switching be-

tween views.

• When the temperature is extremely high

or low, the screen may not display objects
clearly.

• When strong light directly shines on the

camera, objects may not be displayed
clearly.

• The screen may flicker under fluorescent

light.

4-22

Monitor, climate, audio, phone and voice recognition systems

• The colors of objects on the Intelligent

Around View Monitor may differ some-
what from the actual color of objects.

• Objects on the Intelligent Around View

Monitor may not be clear and the color
of the object may differ in a dark
environment.

• There may be differences in sharpness

between each camera view of the bird’s-
eye view.

• Do not use wax on the camera lens. Wipe

off any wax with a clean cloth that has
been dampened with a diluted mild clean-
ing agent, then wipe with a dry cloth.

System temporarily unavailable

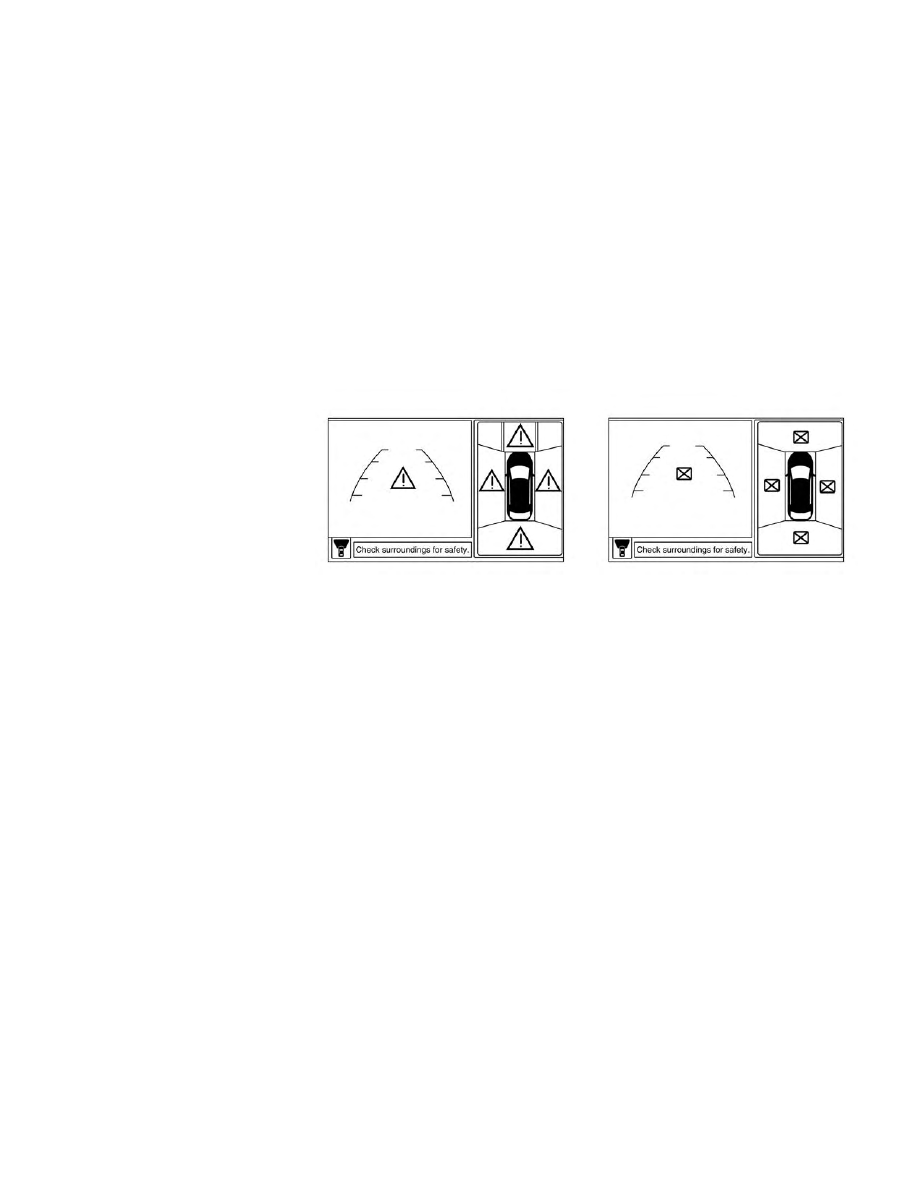

When the “!” icon is displayed on the screen,
there are abnormal conditions in the
Around View® Monitor. This will not hinder
normal driving operation but the system
should be inspected. It is recommended
that you visit a NISSAN certified LEAF dealer
for this service.

When the “[X]” icon is displayed on the
screen, the camera image may be receiv-
ing temporary electronic disturbances
from surrounding devices. This will not hin-
der normal driving operation but the sys-
tem should be inspected if it occurs fre-
quently. It is recommended that you visit a
NISSAN certified LEAF dealer for this ser-
vice.

Monitor, climate, audio, phone and voice recognition systems

4-23

SYSTEM MAINTENANCE

CAUTION

• Do not use alcohol, benzine or thin-

ner to clean the camera. This will
cause discoloration.

• Do not damage the cameras as the

monitor screen may be adversely af-
fected.

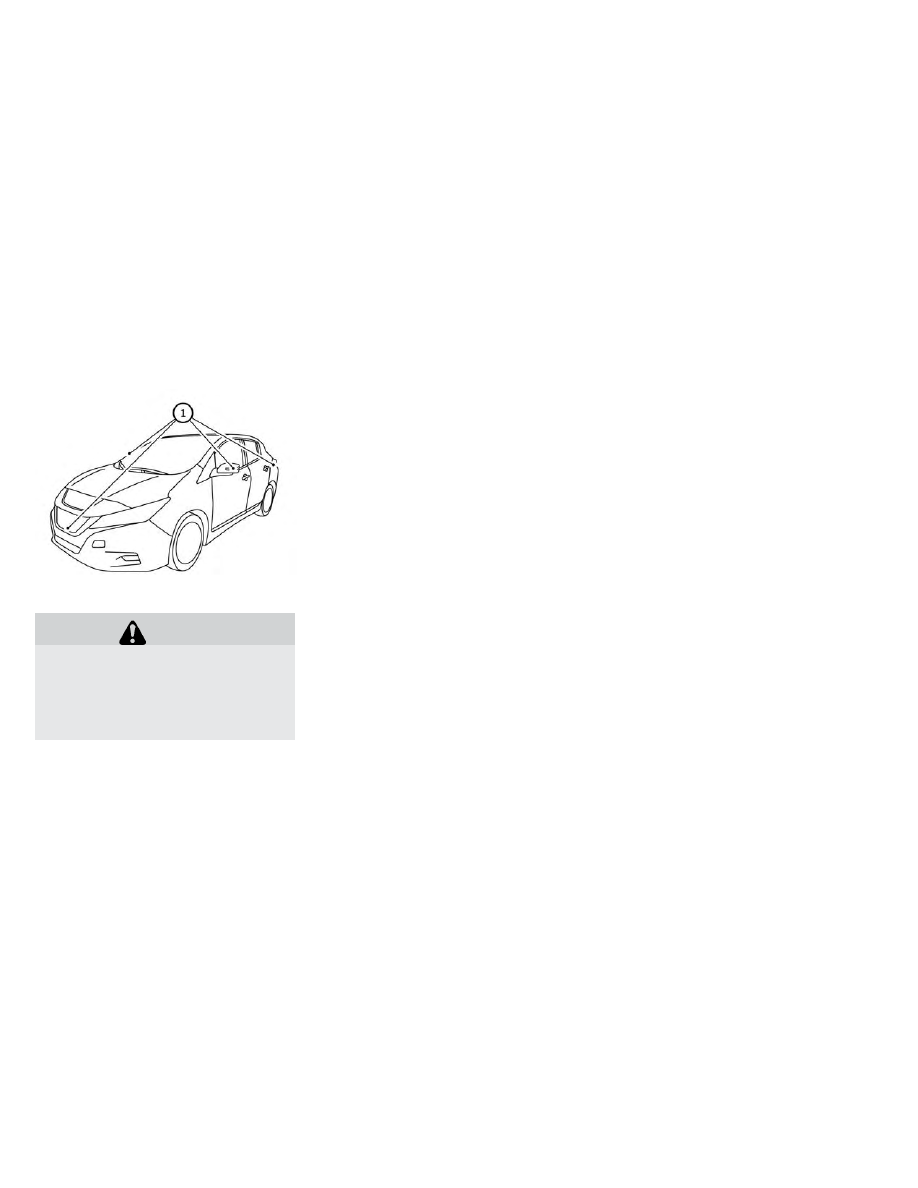

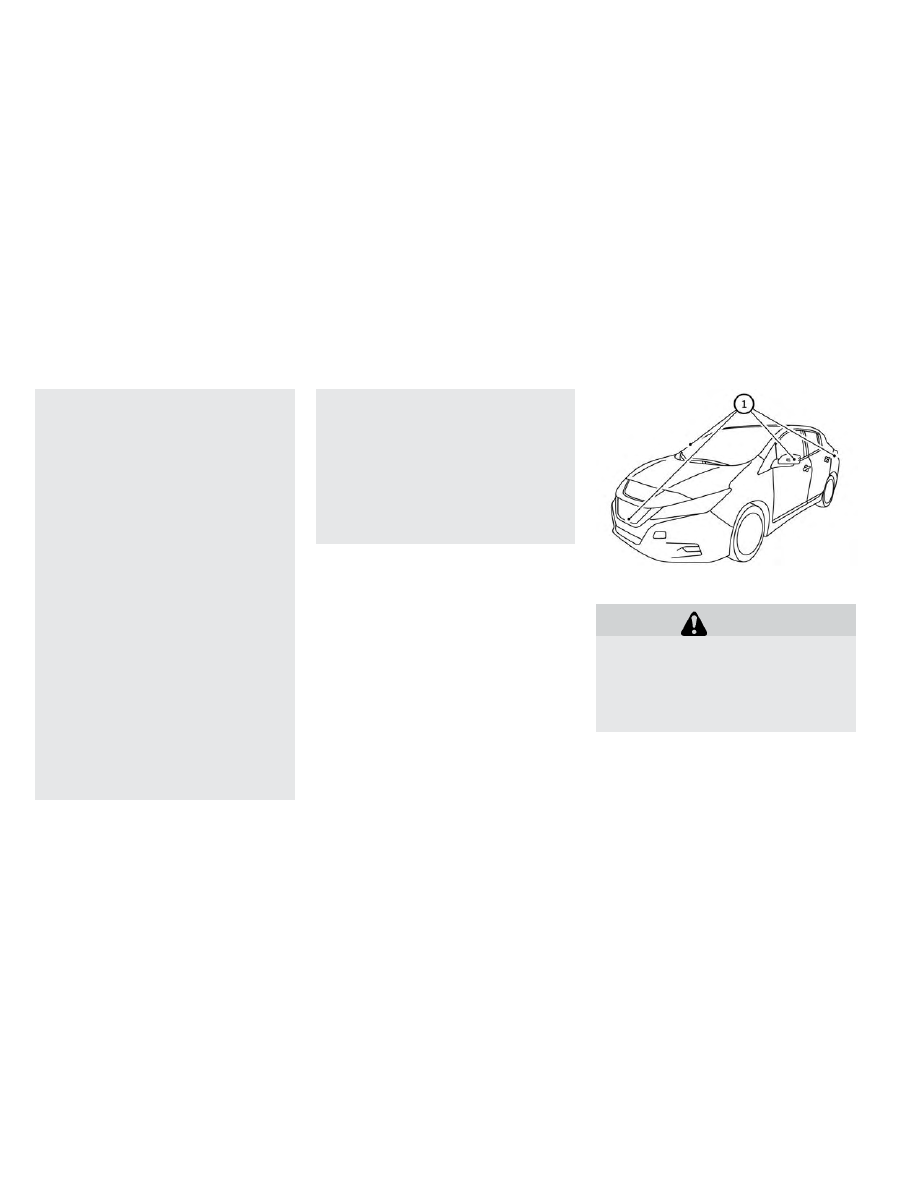

If dirt, rain or snow accumulates on any of
the cameras

䊊

1

, the Intelligent Around

View Monitor may not display objects
clearly. Clean the camera by wiping with a
cloth dampened with a diluted mild clean-
ing agent and then wiping with a dry cloth.

4-24

Monitor, climate, audio, phone and voice recognition systems

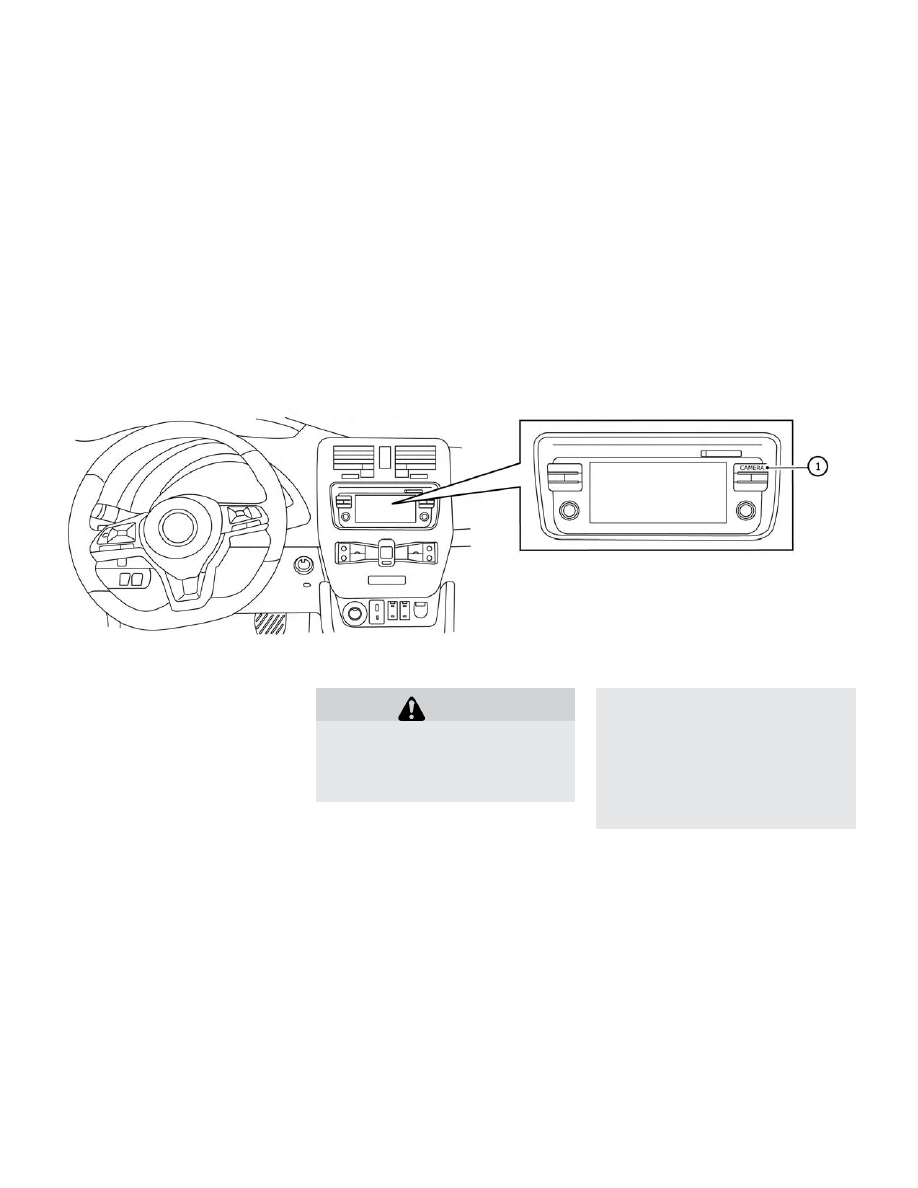

1. CAMERA button

WARNING

• Failure to follow the warnings and

instructions for proper use of the
Moving object Detection (MOD) sys-
tem could result in serious injury or
death.

• The MOD system is not a substitute

for proper vehicle operation and is
not designed to prevent contact
with objects surrounding the ve-
hicle. When maneuvering, always
use the outside mirrors and rear-
view mirror and turn and check the
surroundings to ensure it is safe to
maneuver.

MOVING OBJECT DETECTION (MOD)
(IF SO EQUIPPED)

Monitor, climate, audio, phone and voice recognition systems

4-25

• The system is deactivated at speeds

above 5 mph (8 km/h). It is reacti-
vated at lower speeds.

• The MOD system is not designed to

detect surrounding stationary ob-
jects.

The MOD system can inform the driver of
moving objects near the vehicle when
backing out of garages, maneuvering in
parking lots and in other such instances.

The MOD system detects moving objects
by using image processing technology on
the image shown in the display.

MOD SYSTEM OPERATION

The MOD system will turn on automatically
under the following conditions:

• When the shift lever is in the R (Reverse)

position.

• When vehicle speed decreases below ap-

proximately 5 mph (8 km/h) and the cam-
era screen is displayed.

Front and bird’s-eye views

Rear and bird’s-eye views

Rear and front-side views

Rear-wide view

4-26

Monitor, climate, audio, phone and voice recognition systems

The MOD system operates in the following
conditions when the camera view is dis-
played:

• When the shift lever is in the P (Park) or N

(Neutral) position and the vehicle is
stopped, the MOD system detects moving
objects in the bird’s-eye view. The MOD
system may not operate if the outside
mirrors are moving in or out, in the stowed
position, or if either front door is opened.

• When the shift lever is in the D (Drive) po-

sition and the vehicle speed is below ap-
proximately 5 mph (8 km/h), the MOD sys-
tem detects moving objects in the front
view.

• When the shift lever is in the R (Reverse)

position and the vehicle speed is below
approximately 5 mph (8 km/h), the MOD
system detects moving objects in the rear
view. The MOD system will not operate if
the rear hatch is open.

The MOD system does not detect moving
objects in the front-side view. The MOD
icon is not displayed on the screen when in
this view.

When the MOD system detects moving ob-
jects near the vehicle, a chime will be heard

and a yellow frame will be displayed on the
view where the objects are detected. While
the MOD system continues to detect mov-
ing objects, the yellow frame continues to
be displayed.

NOTE:

While the Rear Cross Traffic Alert chime
(if so equipped) is beeping, the MOD sys-
tem does not chime.

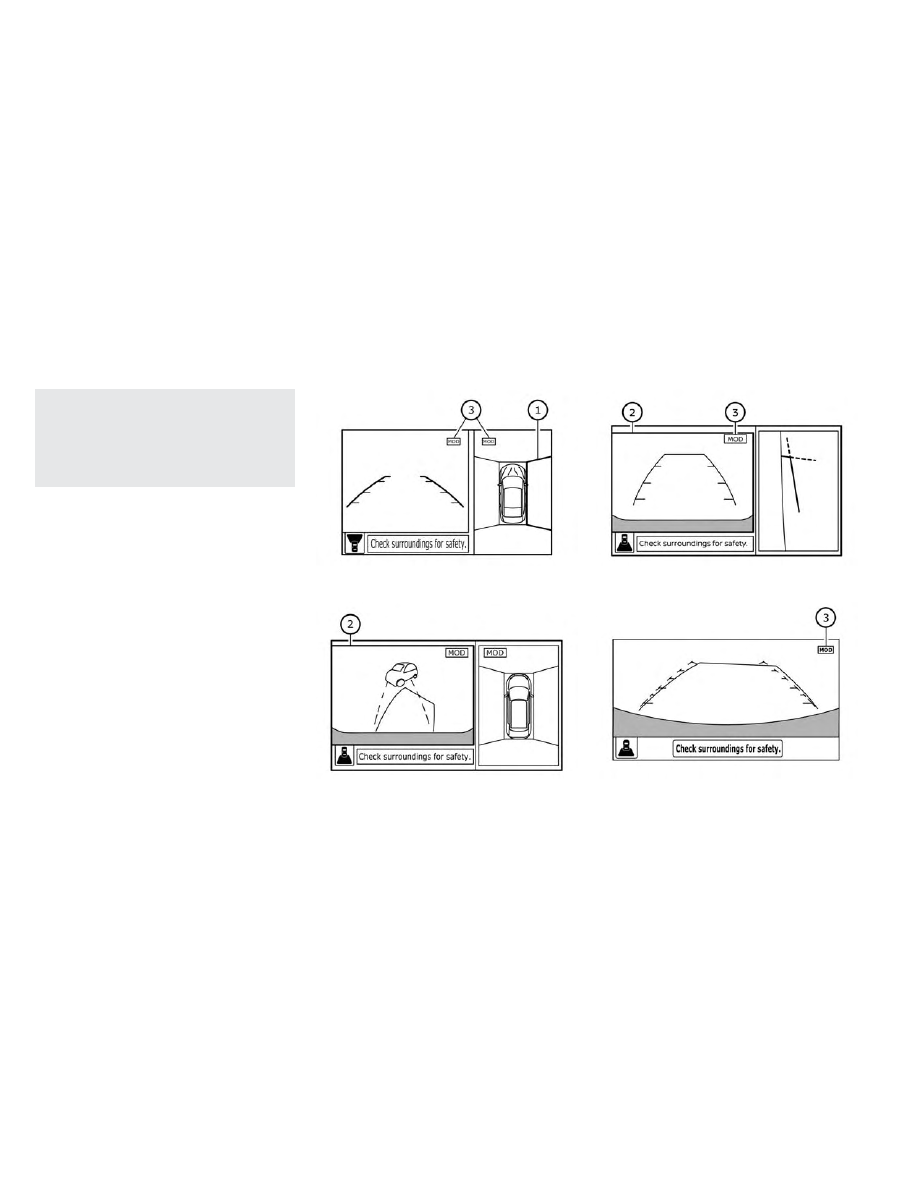

In the bird’s-eye view, the yellow frame

䊊

1

is

displayed on each camera image (front,
rear, right, left) depending on where mov-
ing objects are detected.

The yellow frame

䊊

2

is displayed on each

view in the front view and rear view modes.

A blue MOD icon

䊊

3

is displayed in the view

where the MOD system is operative. A gray
MOD icon is displayed in the view where the
MOD system is not operative.

If the MOD system is turned off, the MOD
icon

䊊

3

is not displayed.

TURNING MOD ON AND OFF

Some vehicles include the option to allow
the MOD system to be turned on or off in
the vehicle information display.

To turn the MOD system on or off:

1. Use either the

or

menu control

switch on the steering wheel to select
“Settings”.

2. Select “Driver Assistance” and press the

OK button.

3. Select “Parking Aids” and press the OK

button.

4. Toggle ON or OFF “Moving Object” using

the OK button.

MOD SYSTEM LIMITATIONS

WARNING

Listed below are the system limita-
tions for MOD. Failure to operate the
vehicle in accordance with these sys-
tem limitations could result in serious
injury or death.
• Do not use the MOD system when

towing a trailer. The system may not
function properly.

• Excessive noise (for example, audio

system volume or open vehicle win-
dow) will interfere with the chime
sound, and it may not be heard.

Monitor, climate, audio, phone and voice recognition systems

4-27

• The MOD system performance will

be limited according to environmen-
tal conditions and surrounding ob-
jects such as:
– When there is low contrast be-

tween background and the mov-
ing objects.

– When there is a blinking source of

light.

– When strong light such as another

vehicle’s headlight or sunlight is
present.

– When camera orientation is not in

its usual position, such as when a
mirror is folded.

– When there is dirt, water drops or

snow on the camera lens.

– When the position of the moving

objects in the display is not
changed.

• The MOD system might detect flow-

ing water droplets on the camera
lens, white smoke from the muffler,
moving shadows, etc.

• The MOD system may not function

properly depending on the speed,
direction, distance or shape of the
moving objects.

• If your vehicle sustains damage to

the parts where the camera is in-
stalled, leaving it misaligned or bent,
the sensing zone may be altered and
the MOD system may not detect ob-
jects properly.

• When the temperature is extremely

high or low, the screen may not dis-
play objects clearly. This is not a
malfunction.

NOTE:

The blue MOD icon will change to orange
if one of the following has occurred:

• When the system is malfunctioning.

• When

the

component

temperature

reaches a high level (icon will blink).

If the icon light continues to illuminate
orange, have the MOD system checked. It
is recommended that you visit a NISSAN
certified LEAF dealer for this service.

SYSTEM MAINTENANCE

CAUTION

• Do not use alcohol, benzine or thin-

ner to clean the camera. This will
cause discoloration.

• Do not damage the cameras as the

monitor screen may be adversely af-
fected.

If dirt, rain or snow accumulates on any of
the cameras

䊊

1

, the Intelligent Around

View Monitor may not display objects
clearly. Clean the camera by wiping with a
cloth dampened with a diluted mild clean-
ing agent and then wiping with a dry cloth.

4-28

Monitor, climate, audio, phone and voice recognition systems

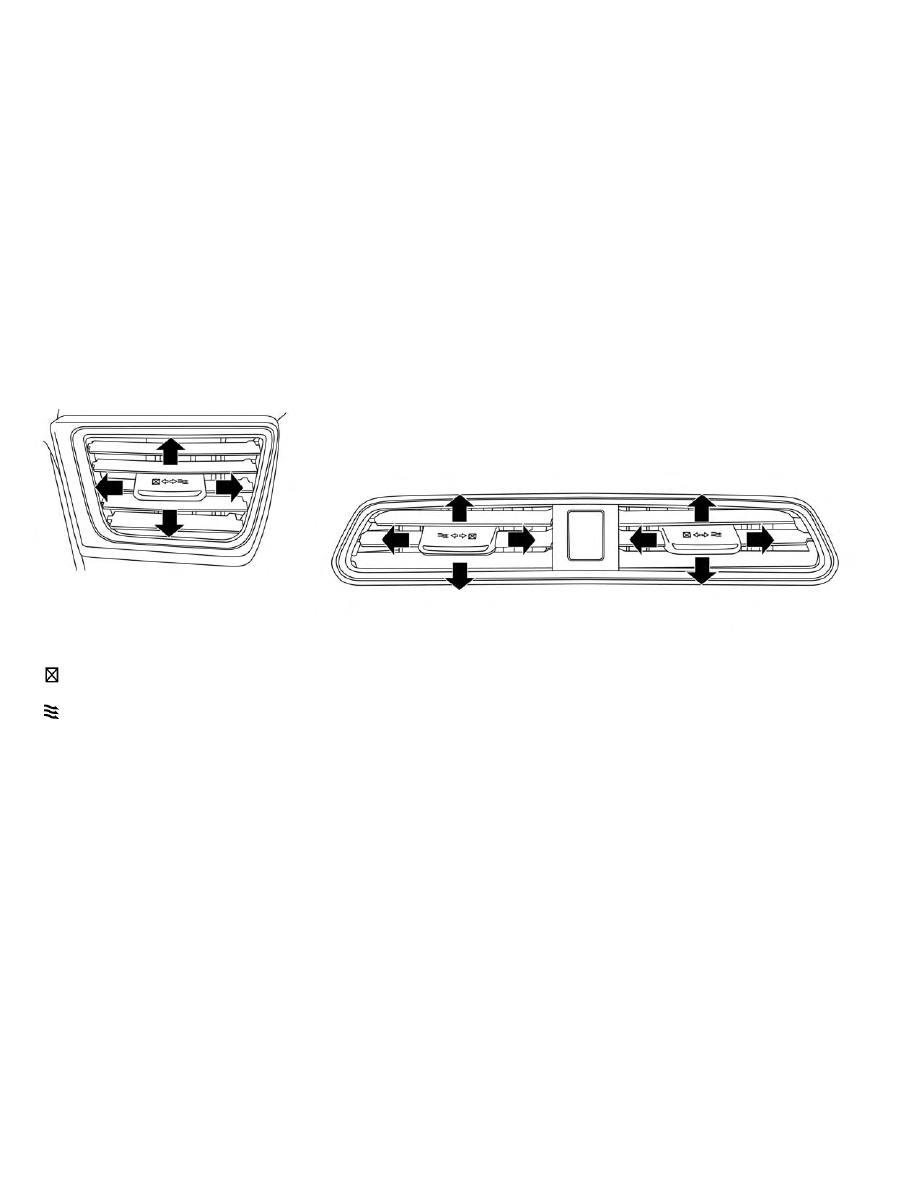

Open/close the vents by moving the vent
slide in the appropriate direction.

: This symbol indicates that the vents

are closed.

: This symbol indicates that the vents

are open.

Adjust the air flow direction of the vents by
moving the vent slide (up/down) until the
desired position is achieved.

Side vent

Center Vent

VENTS

Monitor, climate, audio, phone and voice recognition systems

4-29

WARNING

• The air conditioning cooling func-

tion operates only when the power
switch is in the ON position or when
the READY to drive indicator light is
ON.

• Do not leave children or adults who

would normally require the assis-
tance of others alone in your vehicle.
Pets should also not be left alone.
They could accidentally injure them-
selves or others through inadver-
tent operation of the vehicle. Also,
on hot, sunny days, temperatures in
a closed vehicle could quickly be-

come high enough to causes severe
or possibly fatal injuries to people or
animals.

• Do not use the recirculation mode

for long periods as it may cause the
interior air to become stale and the
windows to fog up.

NOTE:

• Odors from inside and outside the ve-

hicle can build up in the air conditioner
unit. Odor can enter the passenger
compartment through the vents.

• When parking, set the heater or air con-

ditioner controls to turn off air recircu-
lation to allow fresh air into the passen-

ger compartment. This should help
reduce odors inside the vehicle.

The climate control system (air conditioner
and heater functions) can be operated
when the READY to drive indicator light is
illuminated. However, while charging, the
climate control system can be used when
the power switch is in the ON position.

The fan, heater and air conditioning can be
turned on manually, using the timer func-
tion and using the remote climate control
function.

These functions operate in the following
conditions.

Power switch position

LOCK/OFF

ACC

ON

READY to drive

Fan

-

-

Available

Available

Heater and air conditioner

-

-

Available*1

Available

Timer (Climate Ctrl. Timer)

Available

Available

-

-

Remote control*2

Available

Available

-

-

*1: The climate control system will only start when charging is being performed. After charging is complete, it will continue to operate if the EVSE (Electric Vehicle
Supply Equipment) is connected.
*2: Models with Navigation System.

HEATER AND AIR CONDITIONER
(AUTOMATIC)

4-30

Monitor, climate, audio, phone and voice recognition systems

NOTE:

• A series of operation sounds may be

heard immediately after climate con-
trol ON/OFF operation. This is not a mal-
function.

• Compressor and motor fan may sud-

denly start to operate during charging
operation. This is not a malfunction.

• Condensation forms inside the air con-

ditioning unit when the air conditioner
is running, and is safely discharged un-
derneath your vehicle. Traces of water
on the ground are therefore normal.
Water may drop underneath the vehicle
when climate control is operating.

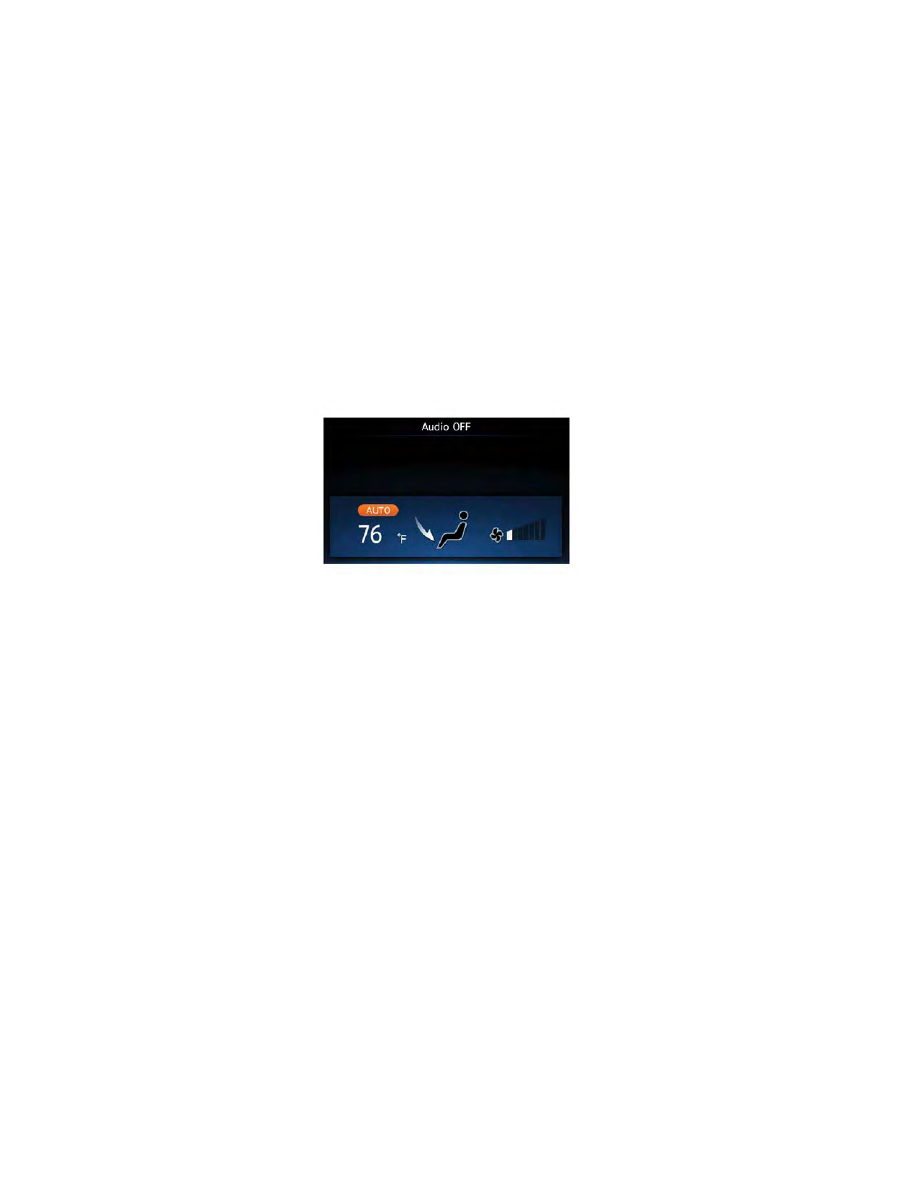

DISPLAYING CLIMATE CONTROL SYSTEM
STATUS SCREEN (MODELS WITH NAVIGA-
TION SYSTEM)

Touch the Info key on the display screen,
then touch the “Climate Control and Audio”
key to display the climate control system
status on the display screen. For additional
information, please refer to the separate
LEAF Navigation System Owner’s Manual.

NOTE:

• If the READY to drive indicator light is

illuminated and the EVSE (Electric Ve-
hicle Supply Equipment) is connected
to the vehicle, the power switch will

change to the ON position. At the same
time, the climate control system will
stop operating. However, the fan will
continue to operate. If you want to turn
on climate control again, place the
power switch in the OFF position and
then place it in the ON position again
after confirming that the vehicle has
started charging.

• When the power switch is in the ON po-

sition, if the power supply from the EVSE
(Electric Vehicle Supply Equipment) is
interrupted due to an electrical outage,
etc., the system will operate in the fol-
lowing ways.

– If it occurs while charging is being

performed:
The climate control system will stop
once. If the power supply is restored
within approximately 5 minutes, the
climate control system will restart.
However, if more than 5 minutes
have elapsed, the climate control
system will not restart.

– If it occurs after charging has fin-

ished:
The climate control system will stop.

Monitor, climate, audio, phone and voice recognition systems

4-31

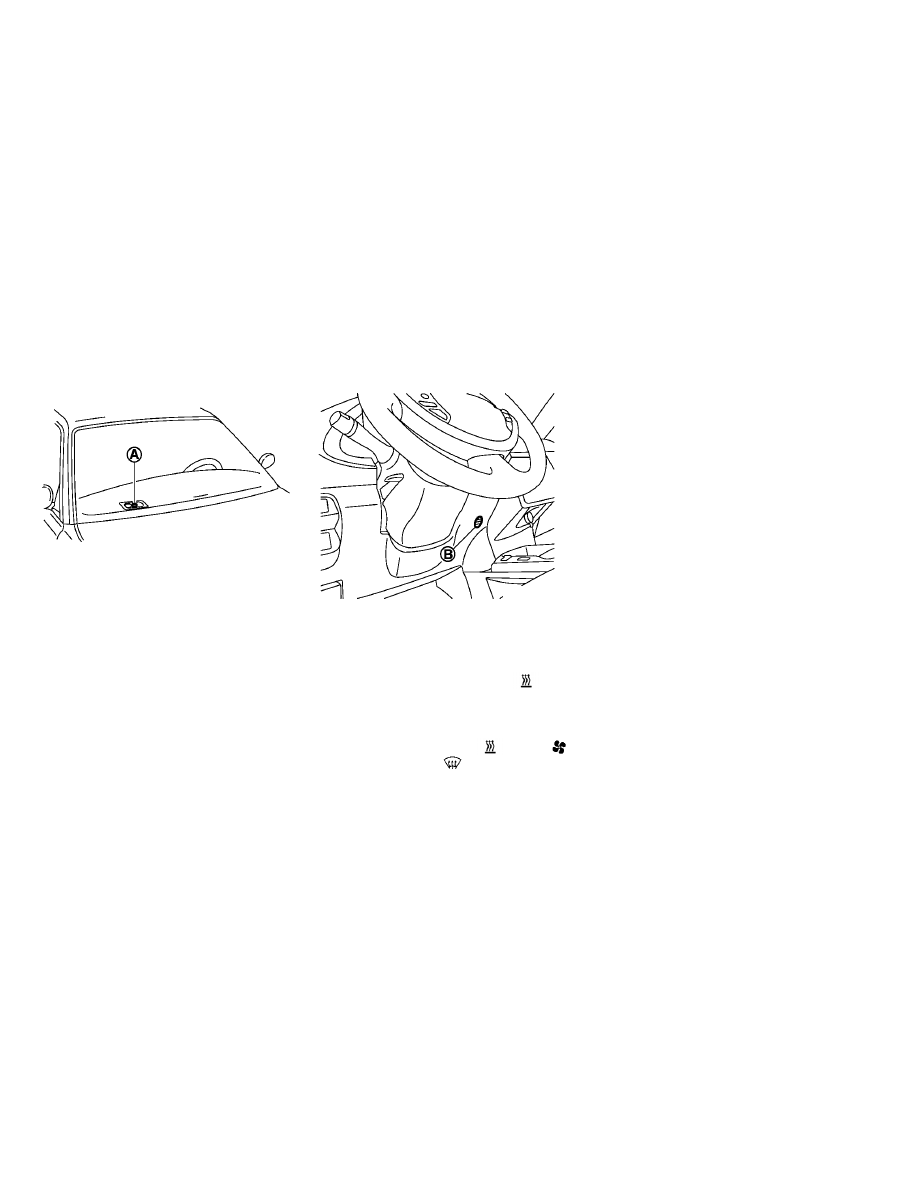

OPERATING TIPS

• The

automatic

climate

control

is

equipped with sensors as illustrated. The
sensors

䊊

A

and

䊊

B

help maintain a con-

stant temperature. Do not put anything
on or around these sensors.

• Power consumption of the climate control

system varies depending on the outside
temperature and the temperature set for
the climate control system. Power con-
sumption increases if the interior tem-
perature is cooled down too much in
summer or if it warmed up too much in
winter. This will result in a reduced driving
range.

• Using the AUTO mode will help reduce the

power

consumption

of

the

climate

control.

• When the AUTO button is pressed, the

AUTO indicator illuminates. The

HEAT

button indicator or the A/C button indica-
tor illuminates according to the operation
of the climate control system.

• If any of the MODE, A/C,

HEAT,

fan speed control,

front defroster is

pushed when the AUTO indicator illumi-
nates, the AUTO indicator will be turned
off.

• If the charge connector is connected to

the vehicle when it is in the READY to drive
mode and the air conditioner or heater is
on,

the

power

switch

automatically

changes to the ON position. Place the
power switch in the off position to begin
charging. Turn on the desired climate con-
trol function.

• For normal charge, the climate control

system is operative when charging opera-
tion is complete. For quick charge how-
ever, the climate control system stops op-
erating when charging operation stops.

• The climate control timer or remote cli-

mate control (for models with Navigation
System) may fog up windows depending
on the set temperature (for models with
Navigation

System)

or

outside

temperature.

• When turning on the seat heater switch

prior to operating the climate control
timer or the remote climate control (for
models with Navigation System), the seat
heater will also turn on automatically
when the outside temperature is low.

4-32

Monitor, climate, audio, phone and voice recognition systems

IN-CABIN MICROFILTER

The climate control system is equipped
with an in-cabin microfilter which collects
dirt, dust etc. To make sure the air condi-
tioner heats defogs, and ventilates effi-
ciently, replace the filter regularly. To re-
place the filter, it is recommended that you
visit a NISSAN certified LEAF dealer.

The filter should be replaced if the air
flow decreases significantly or if win-
dows fog up easily when operating the
climate control system.

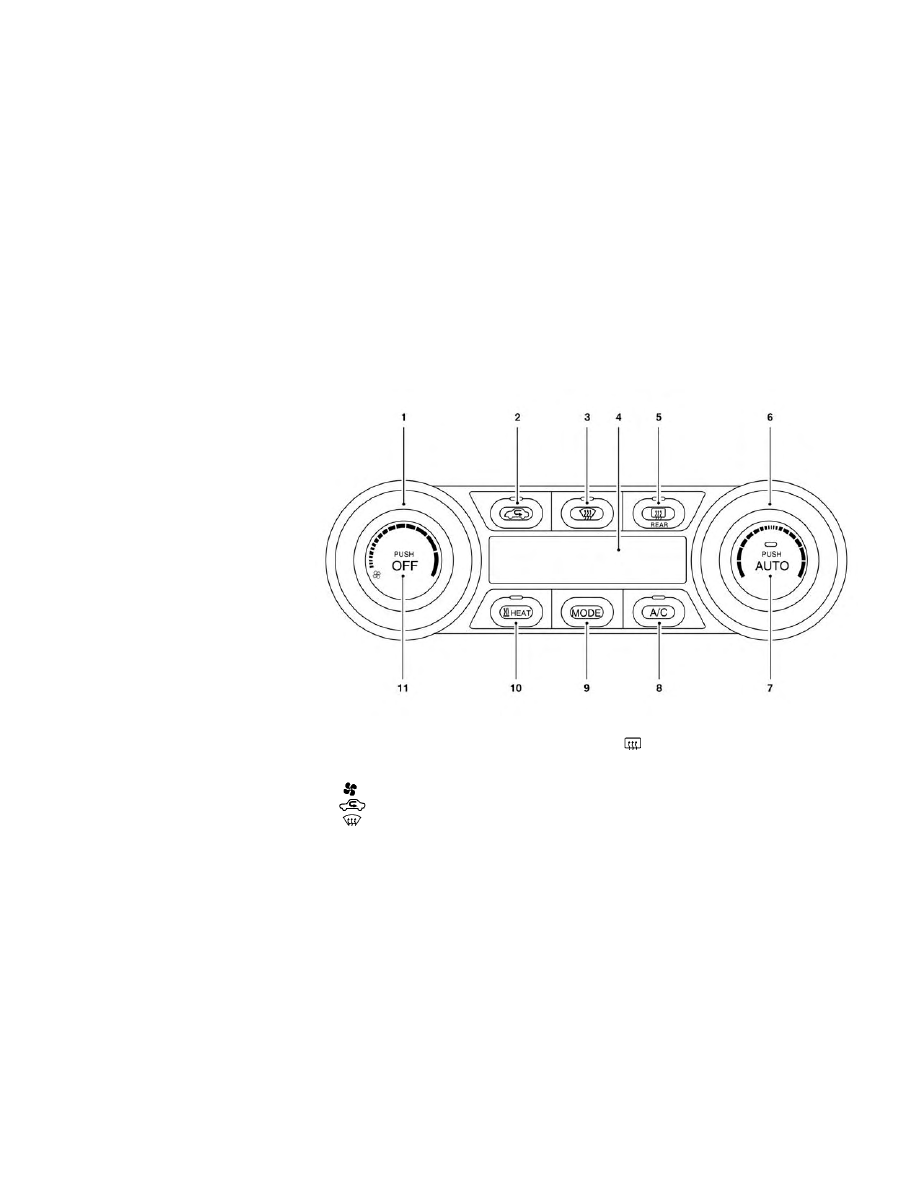

AUTOMATIC CLIMATE CONTROL
(MODELS WITHOUT NAVIGATION
SYSTEM)

1.

fan speed control dial

2.

intake air control button

3.

front defroster button

4. Climate Ctrl. display
5.

Rear window and outside mirror

(if so equipped) defroster switch

6. Temperature control dial
7. AUTO climate control ON button
8. A/C (air conditioner) button
9. MODE (manual air flow control) button

Monitor, climate, audio, phone and voice recognition systems

4-33

10.

HEAT button

11. Climate control system OFF button

Automatic operation (AUTO)

The AUTO mode may be used year-round
as the system automatically controls con-
stant temperature, air flow distribution and
fan speed.

1. Press the AUTO button. The AUTO indica-

tor will be illuminated.

2. Turn the temperature control dial to set

the desired temperature.

When any of the following functions are
operated, the AUTO indicator will turn off.

• The

HEAT or A/C button is pressed.

• The fan speed control or ventilator air flow

control is operated.

However, the functions that were not oper-
ated continue operating in AUTO mode.

NOTE:

• If the

fan speed control dial, MODE

button, or

intake air control button

is operated while AUTO is in use, all the
other buttons operate in AUTO mode.

• While the AUTO indicator is illuminated,

electric power consumption of the air
conditioner can be economized com-
pared to the amount consumed while
the AUTO indicator is not illuminated.

The HEAT indicator light and the A/C indi-
cator light illuminates according to the op-
eration modes of the climate control sys-
tem.

Operation
mode

A/C
indicator

HEAT
indicator

Cooling
(HEAT off)

ON

OFF

Heating
(A/C off)

OFF

ON

Manual operation

The manual mode can be used to control
the heater and air conditioner to your de-
sired temperature.

The HEAT indicator light and the A/C indi-
cator light illuminates according to the op-
eration modes.

Operation
mode

A/C
indicator

HEAT
indicator

Cooling
(HEAT off)

ON

OFF

Dehumidi-
fied heating

ON

ON

Heating
(A/C off)

OFF

ON

Ventilation

OFF

OFF

Cooling:

1. Press the A/C button to illuminate the

A/C indicator light.

2. Press the

HEAT button to turn off

the HEAT indicator light.

• Do not set the temperature higher than

the outside air temperature. Doing so may
prevent the temperature from being con-
trolled properly.

• A visible mist may be seen coming from

the ventilators in hot, humid conditions as
the air is cooled rapidly. This does not indi-
cate a malfunction.

4-34

Monitor, climate, audio, phone and voice recognition systems

Dehumidified heating:

1. Press the A/C button to illuminate the

A/C indicator light.

2. Press the

HEAT button to illuminate

the HEAT indicator light

NOTE:

Electric power consumption of climate
control increases while A/C button indi-
cator and

HEAT button indicator si-

multaneously illuminate. As a result, the
driving range may be decreased.

Heating (A/C off):
1. Press the

HEAT button to illuminate

the HEAT indicator light.

2. Press the A/C button to turn off the A/C

indicator light.

• Do not set temperature lower than the

outside air temperature. Doing so may
prevent the temperature from being con-
trolled properly.

• If the windows fog up, use dehumidified

heating instead of the A/C off heating.

Ventilation:

Press the

HEAT button and A/C but-

ton if the indicator lights are on so that
both indicator lights turn off.

NOTE:

• The ventilation mode requires a lower

power consumption, so cruising dis-
tance will increase.

• In ventilation mode, temperature is not

indicated on the air conditioner display.

Dehumidified defrosting/defogging:

Press the

front defroster button (the

indicator light will illuminate).

• To remove moisture or fog on the front

window quickly, set the temperature to
the high temperature and the fan speed
to their maximum level.

• After the windshield is cleared, press the

front defroster button again (the in-

dicator light will turn off).

• When the

front defroster button is

pressed, the air conditioner will automati-
cally turn on to defog the windshield. The
outside air recirculation mode will be se-
lected

to

improve

the

defogging

performance.

Fan speed control:

Turn the

fan speed control dial to

manually control the fan speed.

Press the AUTO button to change the fan
speed to the automatic mode.

Air flow control:

Press the MODE button to change the air
flow mode.

—

Air flows from the center and side
ventilators.

—

Air flows from the center and side
ventilators and foot outlets.

—

Air flows mainly from the foot
outlets.

—

Air flows from the defroster out-
lets and foot outlets.

—

Air

flows

from

the

defroster

vents.

Temperature control:

Turn the temperature control dial to set the
desired temperature.

Recirculation:

Press the

intake air control button to

change the air circulation mode. When the
indicator light illuminates, the flowing air is
recirculated inside the vehicle.

Monitor, climate, audio, phone and voice recognition systems

4-35
