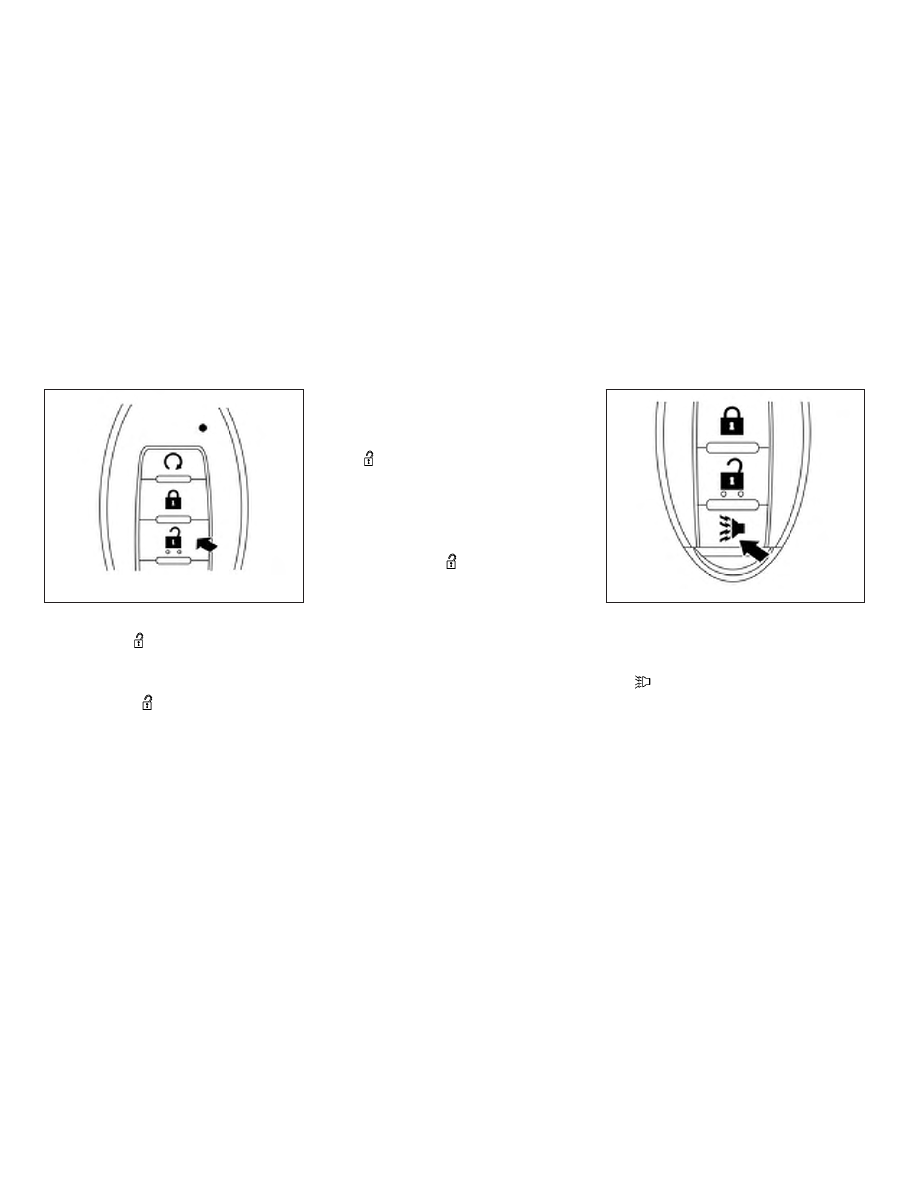

Unlocking doors

1. Press the

button on the Intelligent

Key.

2. The hazard warning lights flash once.

3. Press the

button again within

30 seconds to unlock all doors and the
liftgate.

NOTE:

If “Selective Unlock” is turned off in Ve-
hicle Settings of the vehicle information
display, all doors will unlock upon the
first

press of the key fob. For addi-

tional information, refer to "Vehicle in-
formation display" in the "Instruments
and controls" section of this manual.
All doors and the liftgate will be locked au-
tomatically unless one of the following op-
erations is performed within 30 seconds
after pressing the

button.

∙ Opening any doors or the liftgate.

∙ Engaging the ignition switch from the

lock position.

The interior light illuminates for a period of
time when a door is unlocked and the
room light switch is in the DOOR position.

The light can be turned off without waiting by
performing one of the following operations.

∙ Placing the ignition switch in the ON po-

sition.

∙ Locking the doors with the remote con-

trol.

∙ Switching the room light switch in the

OFF position.

Using the panic alarm

If you are near your vehicle and feel threat-
ened, you may activate the panic alarm to
call attention by pressing and holding
the

button on the Intelligent Key for

longer than 1 second.
The panic alarm and hi beams will stay on
for a period of time.

LPD2800

WPD0374

3-14

Pre-driving checks and adjustments

The panic alarm stops when:

∙ It has run for a period of time, or

∙ Any button is pressed on the Intelligent

Key.

∙ The request switch (if so equipped) has

been pushed and the Intelligent Key is in
range of the door handle.

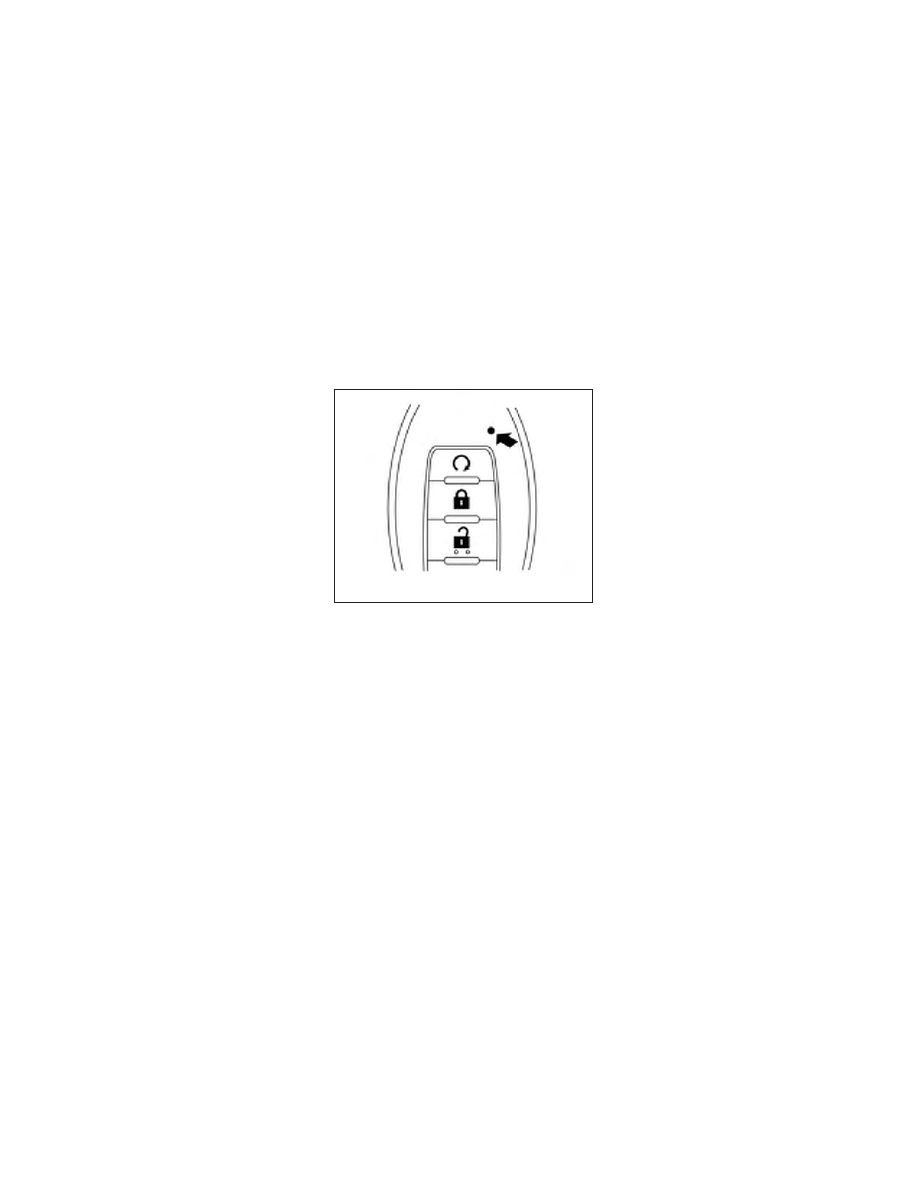

Battery indicator light

Battery indicator light illuminates when
you push any button. The number of blink-
ing is different to identify each registered
Intelligent Keys. If the light does not illumi-
nate, the battery is weak or needs replace-
ment. For additional information, refer to
“Battery

replacement”

in

the

“Do-it-

yourself ” section of this manual.

WARNING SIGNALS

To help prevent the vehicle from moving
unexpectedly by erroneous operation of
the Intelligent Key or to help prevent the
vehicle from being stolen, a chime or
buzzer sounds from inside and outside the
vehicle and a warning is displayed in the
instrument panel.

When a chime or beep sounds or a warning
is displayed, be sure to check the vehicle
and the Intelligent Key.

For

additional

information,

refer

to

“Troubleshooting guide” in this section and
“Vehicle information display” in the “Instru-
ments and controls” section of this manual.

LPD2801

Pre-driving checks and adjustments

3-15

TROUBLESHOOTING GUIDE

Verify the location of all Intelligent Keys that
are programmed for the vehicle. If another
Intelligent Key is in range or inside the ve-
hicle, the vehicle system may respond dif-
ferently than expected.

Symptom

Possible Cause

Remedy

When pushing the ignition switch to
stop the engine

The Shift to Park warning appears on
the display and the inside warning
chime sounds continuously.

The shift lever is not in the P (Park) po-
sition with the parking brake fully
applied.

Move the shift lever to the P (Park)
position.

When pushing the

button on

the Intelligent Key or the door handle
request switch (if so equipped) to lock
the door

The outside chime sounds for approxi-
mately a few seconds.

The Intelligent Key is inside the vehicle.

Be sure to carry the Intelligent Key
with you.

A door is not closed securely.

Close the door securely.

When opening the driver’s door to get
out of the vehicle

The Door Open warning appears on
the display and the inside warning
chime sounds continuously.

The ignition switch is in the ON
position.

Place the ignition switch in the OFF
position.

When closing the doors

The No Key Detected warning appears
on the display, the outside chime
sounds three times and the inside
warning chime sounds for approxi-
mately 3 seconds.

The ignition switch is in the ACC or ON
position.

Place the ignition switch in the OFF
position.

The Shift to Park warning appears on
the display and the outside chime
sounds continuously.

The ignition switch is in the ACC posi-
tion and the shift lever is not in the P
(Park) position.

Move the shift lever to the P (Park) po-
sition and place the ignition switch in
the OFF position.

The outside chime sounds for approxi-
mately 3 seconds and all doors unlock.

The Intelligent Key is in the vehicle.

Be sure to carry the Intelligent Key
with you.

3-16

Pre-driving checks and adjustments

Symptom

Possible Cause

Remedy

When pushing the ignition switch to
start the engine

The Key Battery Low warning appears
on the display.

The battery charge is low.

Replace the battery with a new one.
For additional information, refer to
“Battery replacement” in the “Do-it-
yourself ” section of this manual.

The No Key Detected warning appears
on the display, the outside chime
sounds three times and the inside
warning chime sounds for approxi-
mately 3 seconds.

The Intelligent Key is not in the vehicle.

Carry the Intelligent Key with you.

The I-Key System Error: See Owner’s
Manual warning appears in the vehicle
information display.

It warns of a malfunction with the In-
telligent Key system.

It is recommended that you visit a
NISSAN dealer.

Pre-driving checks and adjustments

3-17

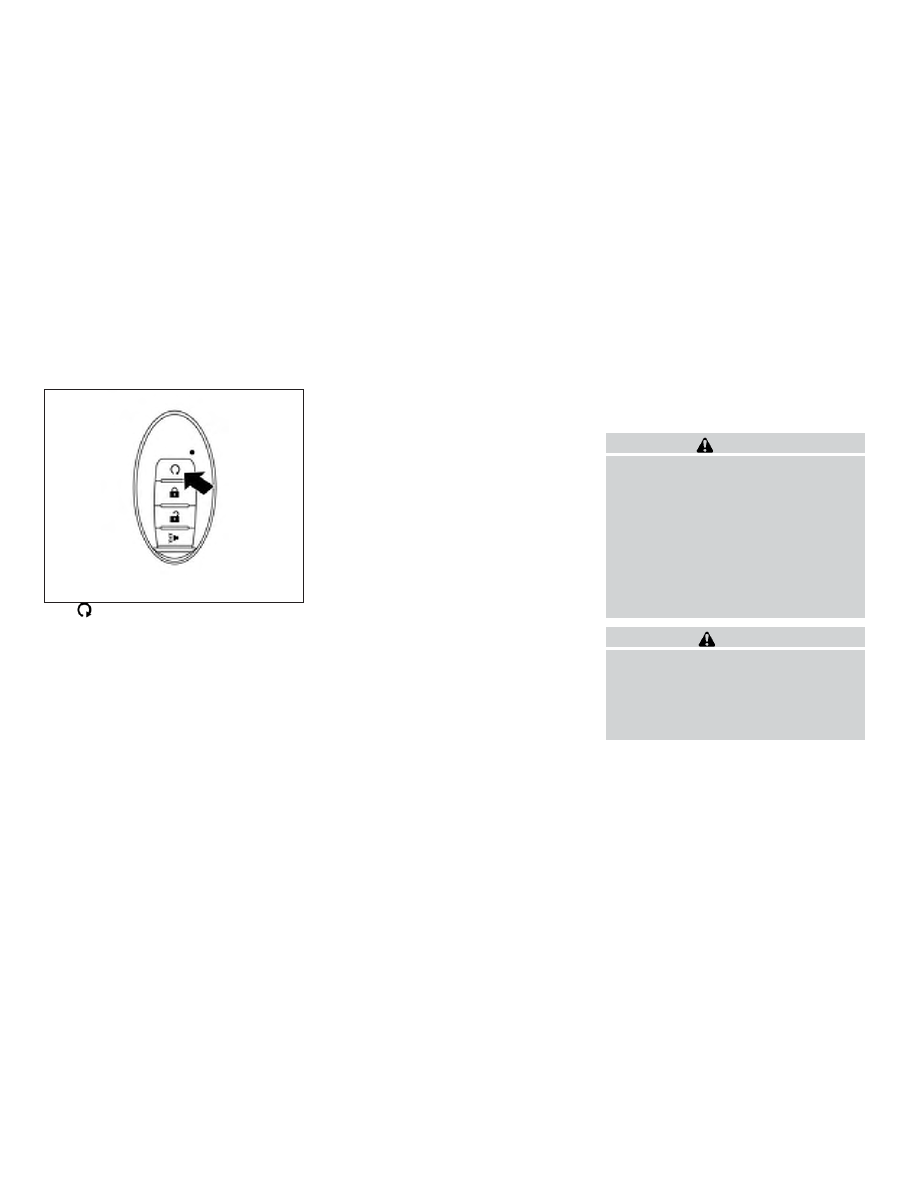

The

button will be on the NISSAN In-

telligent Key® if the vehicle has Remote En-
gine Start. This feature allows the engine to
start from outside the vehicle.
The following features may be affected
when the Remote Engine Start feature is
used:

∙ Vehicles with a manual climate control

system (if so equipped) will default to
the last used heating or cooling mode.

∙ Vehicles with an automatic climate

control system (if so equipped) will de-
fault to either heating or cooling mode.
For additional information, refer to “Re-
mote Engine Start with Intelligent Cli-
mate Control” in the “Monitor, climate,
audio, phone and voice recognition sys-
tems” section of this manual.

Laws in some local communities may re-
strict the use of remote starters. For ex-
ample, some laws require a person using
Remote Engine Start to have the vehicle in
view. Check local regulations for any re-
quirements.

Other conditions may affect the function of
the Remote Engine Start feature. For addi-
tional information, refer to “Conditions the
Remote Engine Start will not work” in this
section.

Other conditions can affect the perfor-
mance of the Intelligent Key transmitter.
For additional information, refer to “NISSAN
Intelligent Key®” in this section.

REMOTE ENGINE START
OPERATING RANGE

WARNING

To help avoid risk of injury or death
through unintended operation of the ve-
hicle and/or its systems, including entrap-
ment in windows or inadvertent door lock
activation, do not leave children, people
who require the assistance of others or
pets unattended in your vehicle. Addition-
ally, the temperature inside a closed ve-
hicle on a warm day can quickly become
high enough to cause a significant risk of
injury or death to people and pets.

CAUTION

When the Intelligent Key battery is dis-
charged or other strong radio wave
sources are present near the operating
location, the Intelligent Key operating
range becomes narrower, and the Intel-
ligent Key may not function properly.

The Remote Engine Start function can only
be used when the Intelligent Key is within the
specified operating range from the vehicle.

The Remote Engine Start operating range is
approximately 197 ft (60 m) from the vehicle.

LPD2860

REMOTE ENGINE START (if so
equipped)

3-18

Pre-driving checks and adjustments

REMOTE STARTING THE VEHICLE

To use the Remote Engine Start feature
perform the following:

1. Aim the Intelligent Key at the vehicle.

2. Press the

button to lock all

doors.

3. Within 5 seconds press and hold

the

button until the turn signal

lights flash and the tail lamps turn on. If
the vehicle is not within view press and
hold the

button for at least 2 sec-

onds.

The following events will occur when the
engine starts:

∙ The parking lights will turn on and re-

main on as long as the engine is run-
ning.

∙ The doors will be locked and the climate

control system may come on.

∙ The engine will continue to run for

10 minutes. Repeat the steps to extend
the time for an additional 10 minutes.
For additional information, refer to “Ex-
tending engine run time” in this section.

Press and hold the brake pedal while
switching the ignition to the ON position

before driving. For additional information,
refer to “Driving the vehicle” in the “Starting
and driving” section of this manual.

EXTENDING ENGINE RUN TIME

The Remote Engine Start feature can be
extended one time by performing the
steps listed in “Remote starting the vehicle”
in this section. Run time will be calculated
as follows:

∙ The first 10 minute run time will start

when the Remote Engine Start function
is performed.

∙ The second 10 minutes will start imme-

diately when the Remote Engine Start
function is performed again. For ex-
ample, if the engine has been running
for 5 minutes, and 10 minutes are
added, the engine will run for a total of
15 minutes.

∙ Extending engine run time will bring you

to the two Remote Engine Start limit.

A maximum of two Remote Engine Starts,
or a single Remote Engine Start with an
extension, are allowed between ignition
cycles. The ignition switch must be cycled
to the ON position and then back to the
OFF position before the Remote Engine
Start procedure can be used again.

CANCELING A REMOTE ENGINE
START

To cancel a Remote Engine Start, perform
one of the following:

∙ Aim the Intelligent Key at the vehicle

and press

until the parking lights

turn off.

∙ Turn on the hazard warning flashers.

∙ Cycle the ignition switch on and then

off.

∙ The extended engine run time has ex-

pired.

∙ The first 10 minute timer has expired.

∙ Opening the engine hood.

∙ Shifting the vehicle out of P (Park).

∙ The alarm sounds due to illegal entry

into the vehicle.

∙ Pushing the ignition switch without the

Intelligent Key in the vehicle.

∙ Not pressing the brake pedal while

pressing the ignition switch with the In-
telligent Key in the vehicle.

Pre-driving checks and adjustments

3-19

CONDITIONS THE REMOTE ENGINE
START WILL NOT WORK

The Remote Engine Start will not operate if
any of the following conditions are present:

∙ The ignition switch is placed in the ON

position.

∙ The hood is not securely closed.

∙ The hazard indicator lights are on.

∙ The engine is still running. The engine

must be completely stopped. Wait at
least 6 seconds if the engine goes from
running to off. This is not applicable
when extending engine run time.

∙ The

button is not pressed and

held for at least 2 seconds.

∙ The

button is not pressed and

held within 5 seconds of pressing the
lock button.

∙ The brake is pressed.

∙ The doors are not closed and locked.

∙ The liftgate is open.

∙ The I–Key Indicator Light remains solid

is in the vehicle information display.

∙ The alarm sounds due to illegal entry

into the vehicle.

∙ Two Remote Engine Starts, or a single

Remote Engine Start with an extension,
have already been used.

∙ The vehicle is not in P (Park).

∙ There is a detected registered key al-

ready inside of the vehicle.

∙ The Remote Engine Start function has

been switched to the OFF position in
Vehicle Settings of the vehicle informa-
tion display. For additional information,
refer to “Vehicle information display” in
the “Instruments and controls” section
of this manual.

The Remote Engine Start may display a
warning or indicator in the vehicle informa-
tion display. For additional information, re-
fer to “Vehicle information display” in the
“Instruments and controls” section of this
manual.

3-20

Pre-driving checks and adjustments

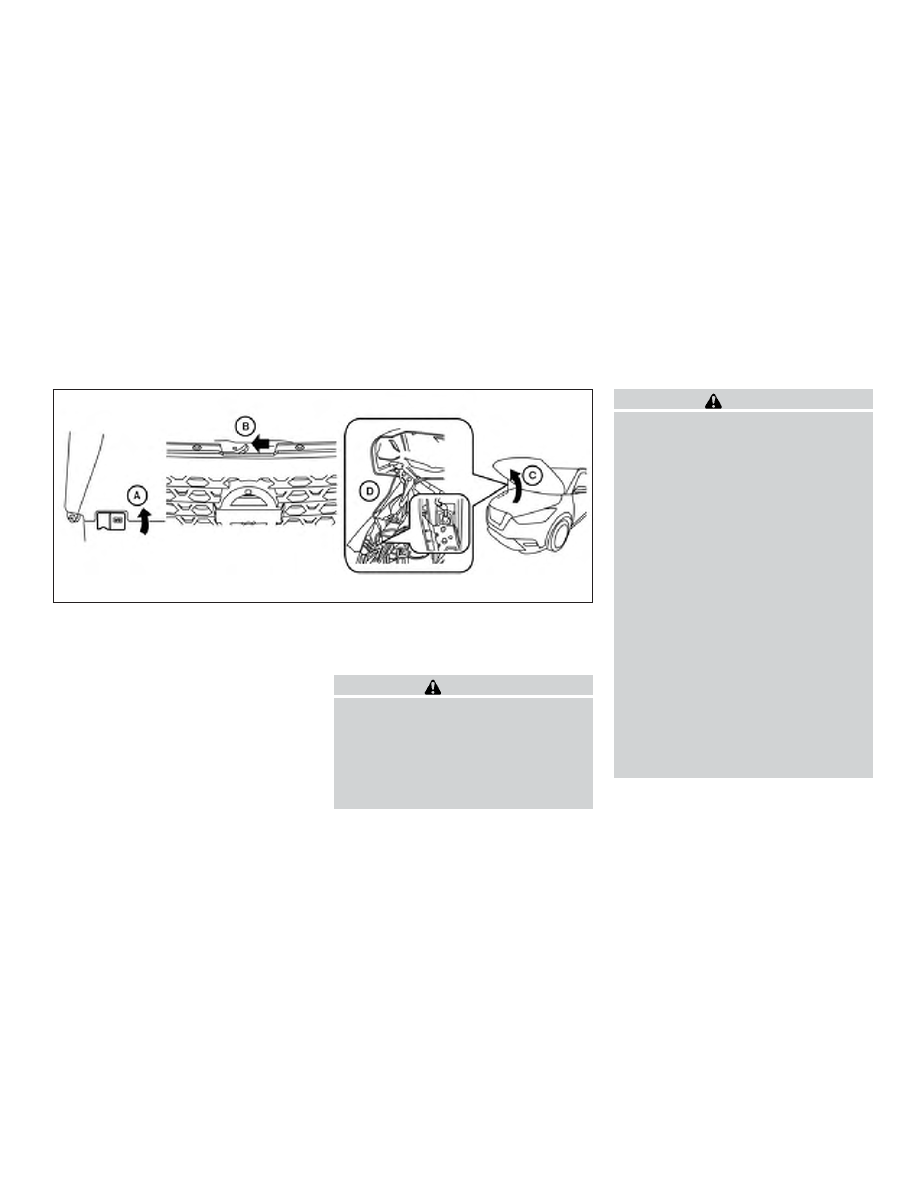

1. Pull the hood lock release handle

䊊

A

located below the driver side instru-
ment panel. The hood will spring up
slightly.

2. Push the lever

䊊

B

at the front of the

hood to the side as illustrated with your
fingertips and raise the hood

䊊

C

.

3. Remove the support rod and insert it

into the slot

䊊

D

.

4. When closing the hood, reset the sup-

port rod to its original position.

5. When closing the hood, return the sup-

port rod to its original position, lower

the hood slowly and drop the hood
from the height of 8 to 12 in (20 to
30 cm). This allows proper engage-
ment of the hood latch.

WARNING

∙ Make sure the hood is completely

closed and latched before driving.
Failure to do so could cause the hood
to fly open and result in an accident.

∙ If you see steam or smoke coming

from the engine compartment, to
avoid injury do not open the hood.

WARNING

∙ Always be sure the liftgate has been

closed securely to prevent it from
opening while driving.

∙ Do not drive with the liftgate open.

This could allow dangerous exhaust
gases to be drawn into the vehicle. For
additional information, refer to “Ex-
haust gas (carbon monoxide)” in the
“Starting and driving” section of this
manual.

∙ Do not leave children or adults who

would normally require the assis-
tance of others alone in your vehicle.
Pets should also not be left alone.
They could accidently injure them-
selves or others through inadvertent
operation of the vehicle. Also, on hot,
sunny days, temperatures in a closed
vehicle could quickly become high
enough to cause severe or possibly
fatal injuries to people or animals.

∙ Always be sure that hands and feet

are clear of the door frame to avoid
injury while closing the liftgate.

LPD2494

HOOD

LIFTGATE

Pre-driving checks and adjustments

3-21

CAUTION

∙ Before opening the liftgate, be sure to

clear away snow, ice or dust that may
be stuck to the liftgate. If the liftgate
is opened while materials are still
stuck to it, it may suddenly close
again due to the weight of these
materials.

∙ Always be sure to fully open the lift-

gate. If it is not fully opened, it may
suddenly shut.

∙ Be especially careful when opening

the liftgate in strong wind. The door
could be caught by a gust of wind and
may close suddenly.

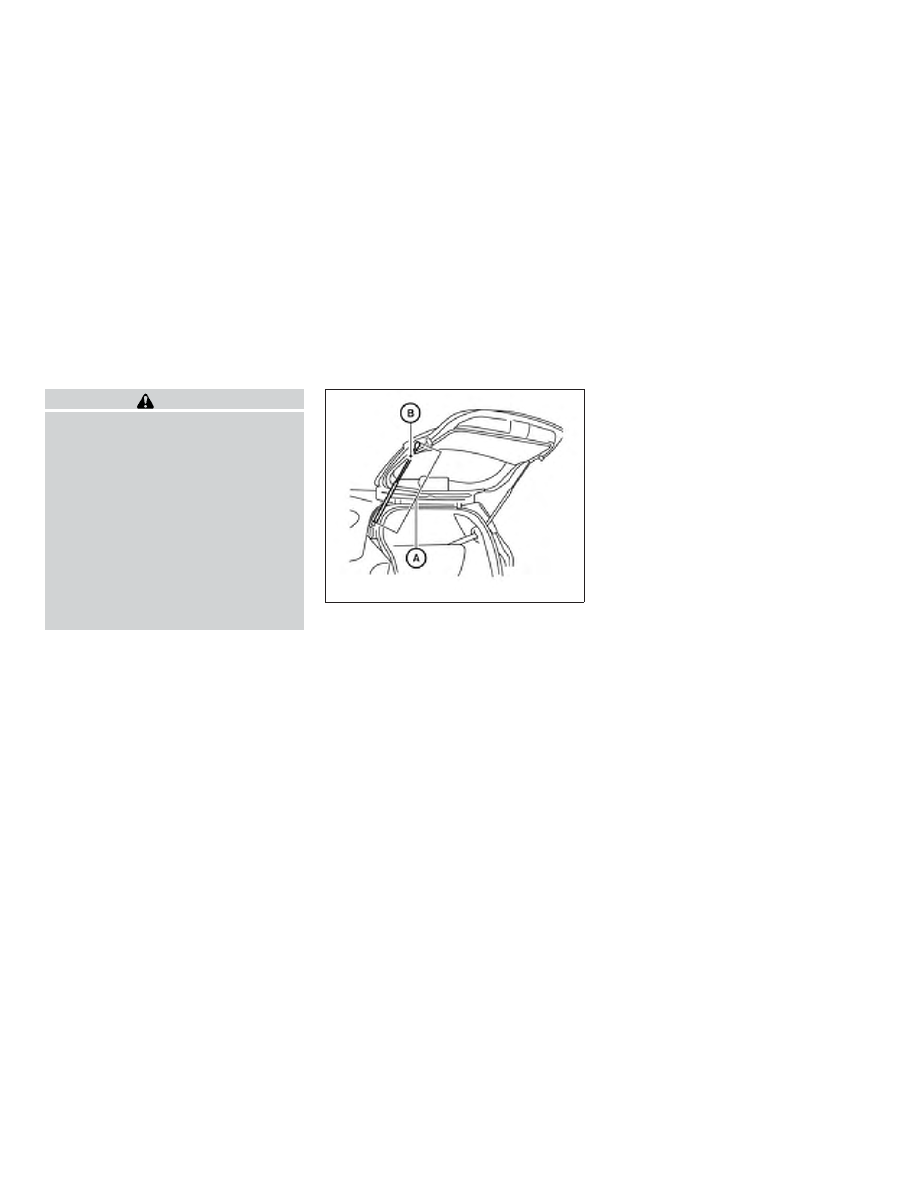

∙ The liftgate gas stays

䊊

A

are installed in

order to support the weight of the lift-
gate. In order to prevent the gas stays
being damaged or not operating prop-
erly, be sure to observe the following
points.

– Do not insert hands or cords into the

gas stays

䊊

A

or apply any force to

them laterally.

– Do not attach any adhesive foreign

materials such as pieces of plastic or
stickers to the rod

䊊

B

portion.

∙ Do not close the liftgate while holding

the gas stays or hang anything on
them. Doing so may lead to hands or
arms becoming trapped in the liftgate
and could result in an injury.

LPD2475

3-22

Pre-driving checks and adjustments

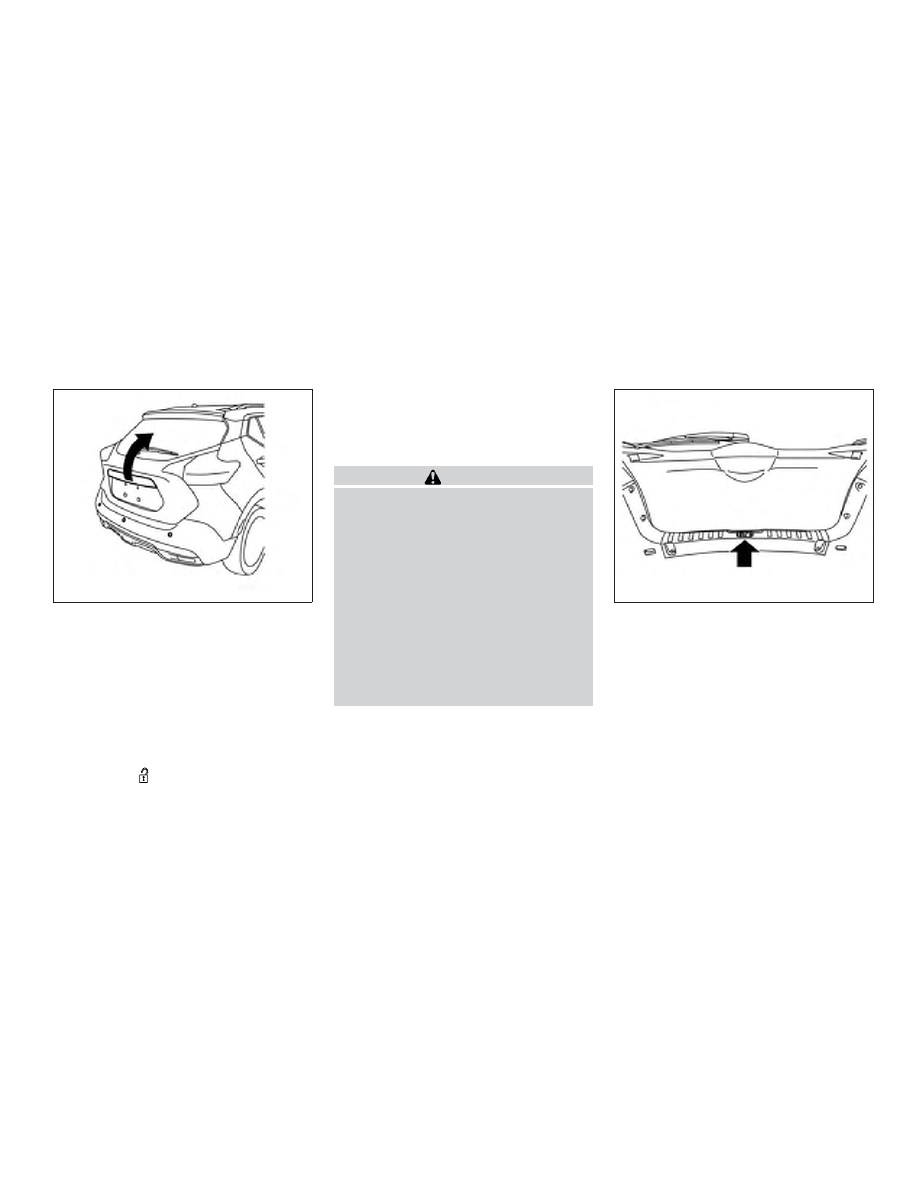

OPENING THE LIFTGATE

To open the liftgate use the following op-
erations:

∙ Release the mechanical key from the

Intelligent Key and insert the key into
the key cylinder on the liftgate (if so
equipped) to unlock. Then push the lift-
gate opener switch and pull up on the
liftgate.

∙ Push the

button on the Intelligent

Key. Then push the liftgate opener
switch and pull up on the liftgate.

∙ With the Intelligent Key in range, push

the

liftgate

request

switch

(if

so

equipped) and pull up on the liftgate.

CLOSING THE LIFTGATE

WARNING

∙ Do not shut the liftgate with one hand

and the other hand remaining on the
liftgate or vehicle body. Doing so may
lead to your hand becoming trapped
and could result in an injury.

∙ When closing the liftgate, do not place

your hands near the edge of the lift-
gate. Always be sure to close the lift-
gate from the outside.

∙ After closing the liftgate, be sure to

check that it has been closed securely.
If the liftgate opens while the vehicle
is being driven this could result in a
serious accident.

To close the liftgate, pull down until it se-
curely locks.

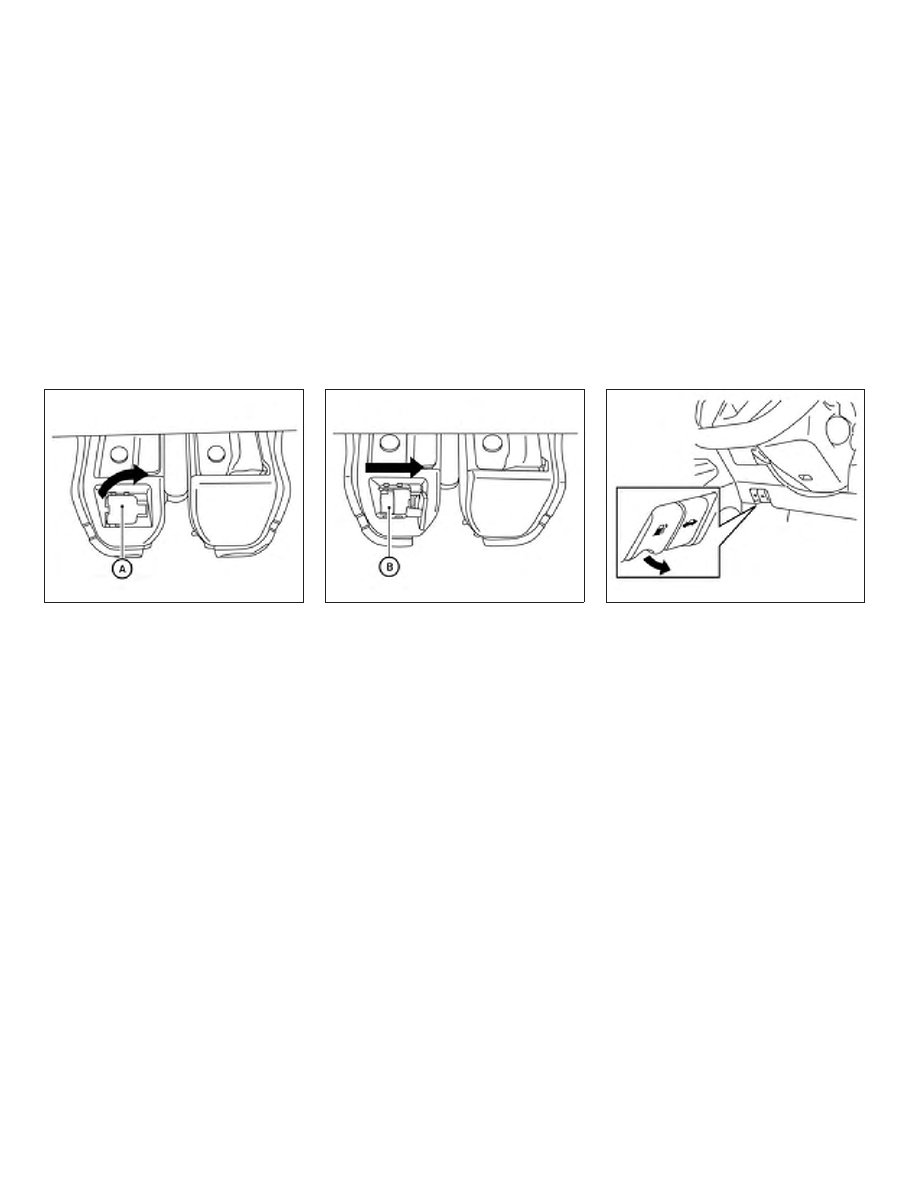

SECONDARY LIFTGATE UNLOCK

Follow the following steps to unlock the
liftgate when the battery is discharged.

NOTE:

It is recommended that you visit a
NISSAN dealer as soon as possible for
inspection.

Unlocking the liftgate:

LPD2476

LPD2604

Pre-driving checks and adjustments

3-23

1. Move the cover

䊊

A

by using a screw-

driver or a similar tool available on
hand.

2. Then move the inside lever

䊊

B

by using

a screwdriver or similar tool available
on hand. The liftgate will open.

OPENER OPERATION

The fuel-filler door release is located below
the instrument panel. To open the fuel-filler
door, pull the release. To lock, close the fuel-
filler door securely.

LPD2478

LPD2479

LPD2460

FUEL-FILLER DOOR

3-24

Pre-driving checks and adjustments

FUEL-FILLER CAP

WARNING

∙ Gasoline is extremely flammable and

highly explosive under certain condi-
tions. You could be burned or seri-
ously injured if it is misused or mis-
handled. Always stop the engine and
do not smoke or allow open flames or
sparks

near

the

vehicle

when

refueling.

∙ Do not attempt to top off the fuel tank

after the fuel pump nozzle shuts off
automatically.

Continued

refueling

may cause fuel overflow, resulting in
fuel spray and possibly a fire.

∙ Use only an original equipment type

fuel-filler cap as a replacement. It has
a built-in safety valve needed for
proper operation of the fuel system
and emission control system. An in-
correct cap can result in a serious mal-
function and possible injury. It could
also cause the Malfunction Indicator
Light (MIL) to come on.

∙ Never pour fuel into the throttle body

to attempt to start your vehicle.

∙ Do not fill a portable fuel container in

the vehicle or trailer. Static electricity
can cause an explosion of flammable
liquid, vapor or gas in any vehicle or
trailer. To reduce the risk of serious
injury or death when filling portable
fuel containers:

– Always place the container on the

ground when filling.

– Do not use electronic devices when

filling.

– Keep the pump nozzle in contact

with the container while you are
filling it.

– Use only approved portable fuel

containers for flammable liquid.

CAUTION

∙ Do not use a fuel containing more

than 15% ethanol in your vehicle. For
additional information, refer to “Fuel
recommendation” in the “Technical
and consumer information” section of
this manual.

∙ If fuel is spilled on the vehicle body,

flush it away with water to avoid paint
damage.

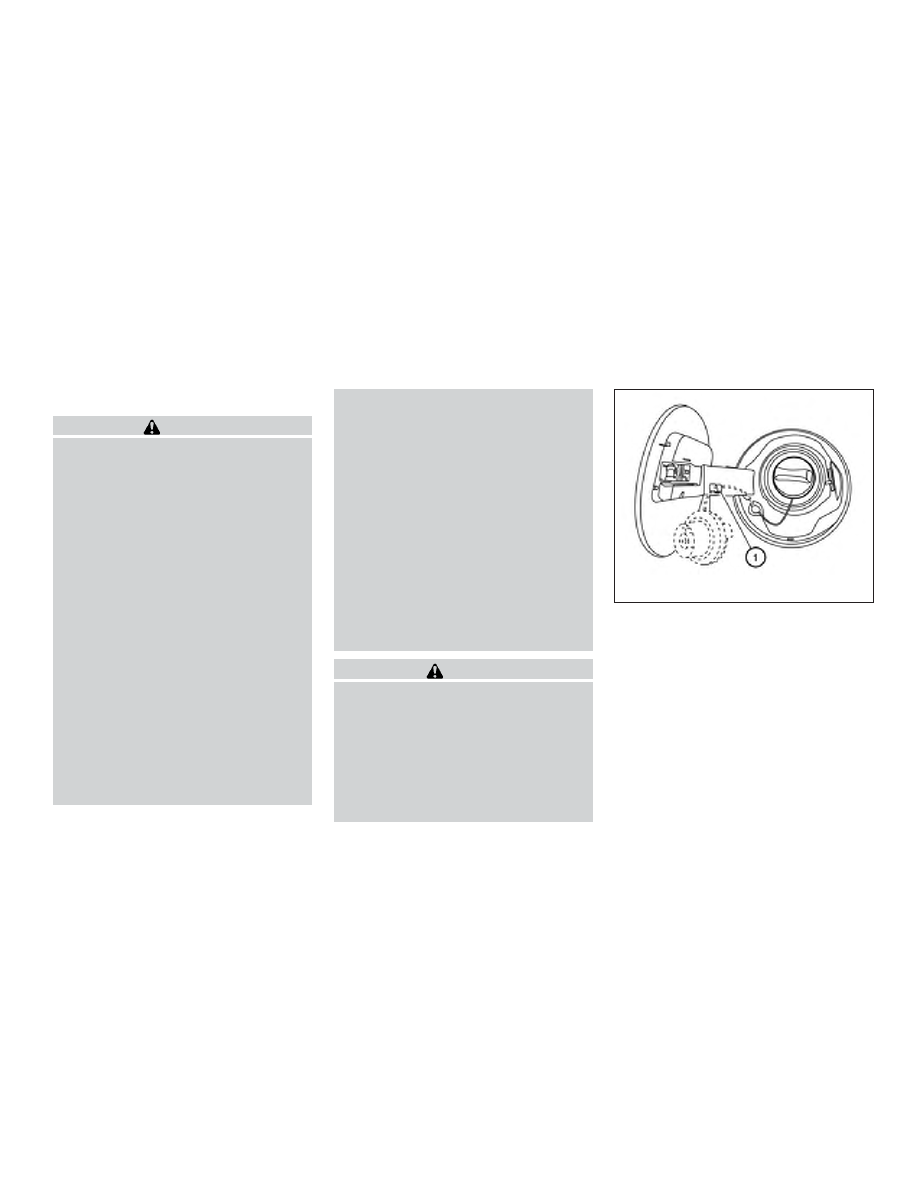

To remove the fuel-filler cap:

1. Turn the fuel-filler cap counterclock-

wise to remove.

2. Loop the tether strap around the hook

䊊

1

while refueling.

To install the fuel-filler cap:

1. Insert the fuel-filler cap straight into the

fuel-filler tube.

2. Turn the fuel-filler cap clockwise until a

single click is heard.

LCE2260

Pre-driving checks and adjustments

3-25

WARNING

∙ Do not adjust the steering wheel while

driving. You could lose control of your
vehicle and cause an accident.

∙ Do not adjust the steering wheel any

closer to you than is necessary for
proper steering operation and com-
fort. The driver’s air bag inflates with
great force. If you are unrestrained,
leaning forward, sitting sideways or
out of position in any way, you are at
greater risk of injury or death in a
crash. You may also receive serious or
fatal injuries from the air bag if you
are up against it when it inflates. Al-
ways sit back against the seatback
and as far away as practical from the
steering wheel. Always use the seat
belts.

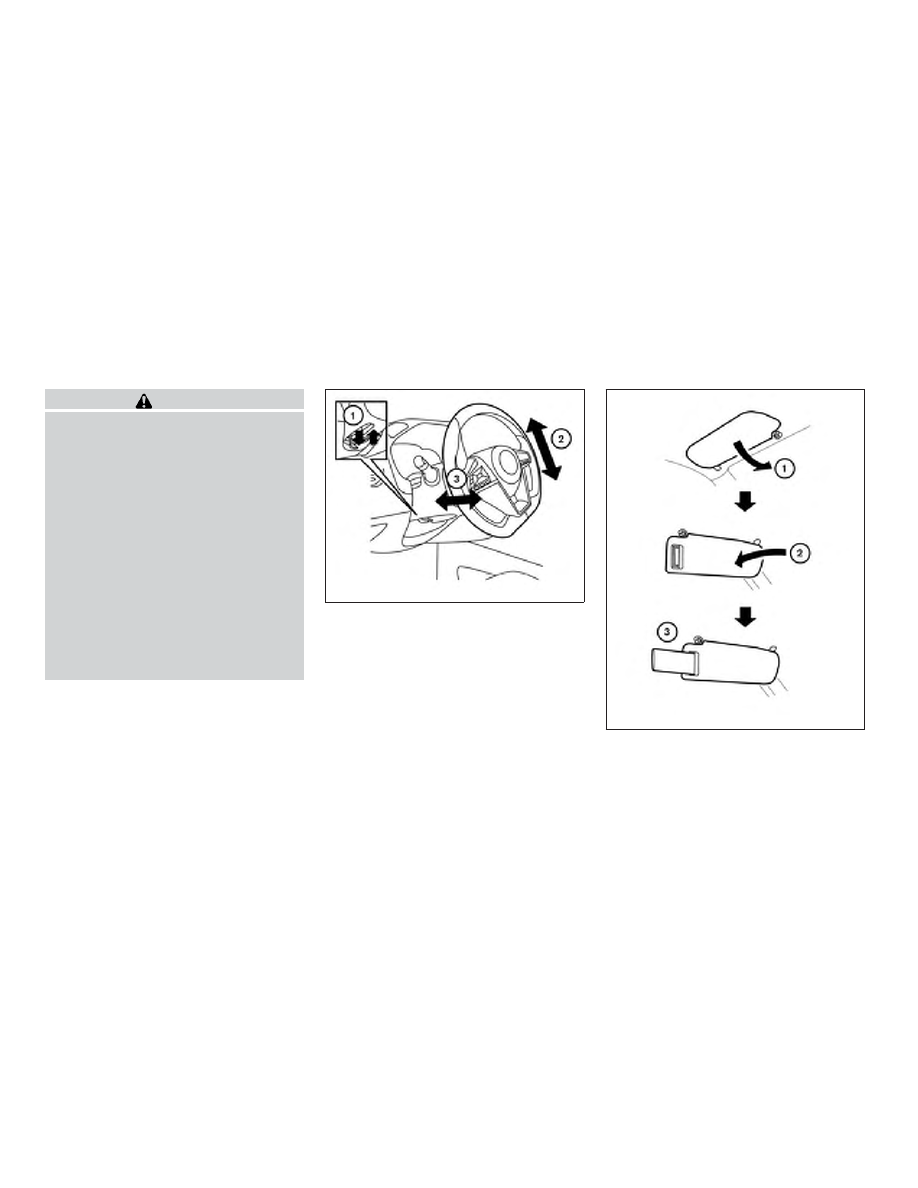

MANUAL OPERATION

Tilt and telescopic operation

Pull the lock lever

䊊

1

down:

∙ Adjust the steering wheel up or down in

direction

䊊

2

to the desired position.

∙ Adjust the steering wheel forward or

backward in direction

䊊

3

to the desired

position.

Push the lock lever

䊊

1

up firmly to lock the

steering wheel in place.

1. To block glare from the front, swing

down the sun visor

䊊

1

.

2. To block glare from the side, remove

the sun visor from the center mount
and swing the visor to the side

䊊

2

.

LPD2448

WPD0435

STEERING WHEEL

SUN VISORS

3-26

Pre-driving checks and adjustments

3. Slide the sun visor extension

䊊

3

in or

out as needed.

CAUTION

∙ Do not store the sun visor before re-

turning the extension to its original
position.

∙ Do not pull the extension sun visor

forcibly downward.

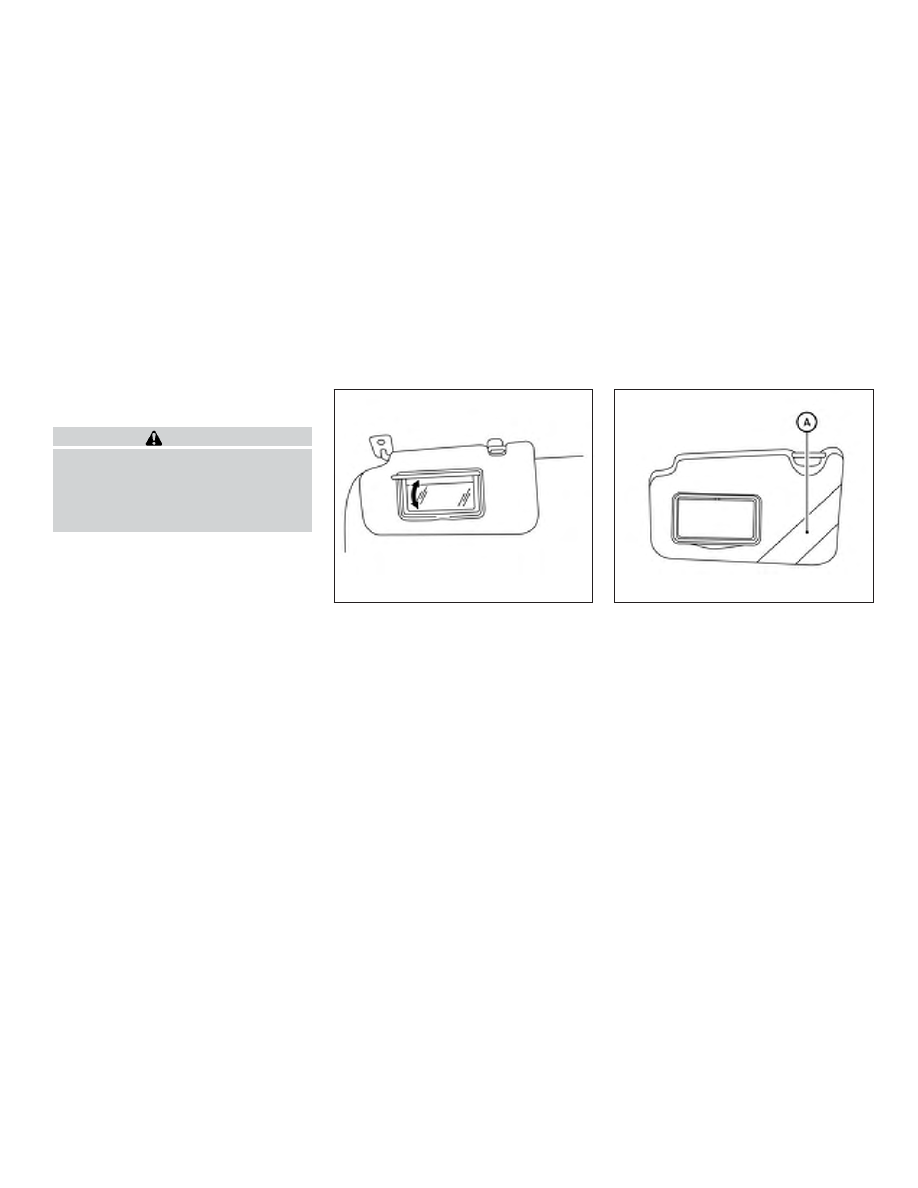

VANITY MIRRORS

To access the vanity mirror, pull the sun
visor down and flip open the mirror cover.

CARD HOLDER (driver’s side only)

To access the card holder, pull the sun visor
down and slide card in the card holder

䊊

A

.

Do not view information while operating
the vehicle.

LPD2820

LPD2471

Pre-driving checks and adjustments

3-27

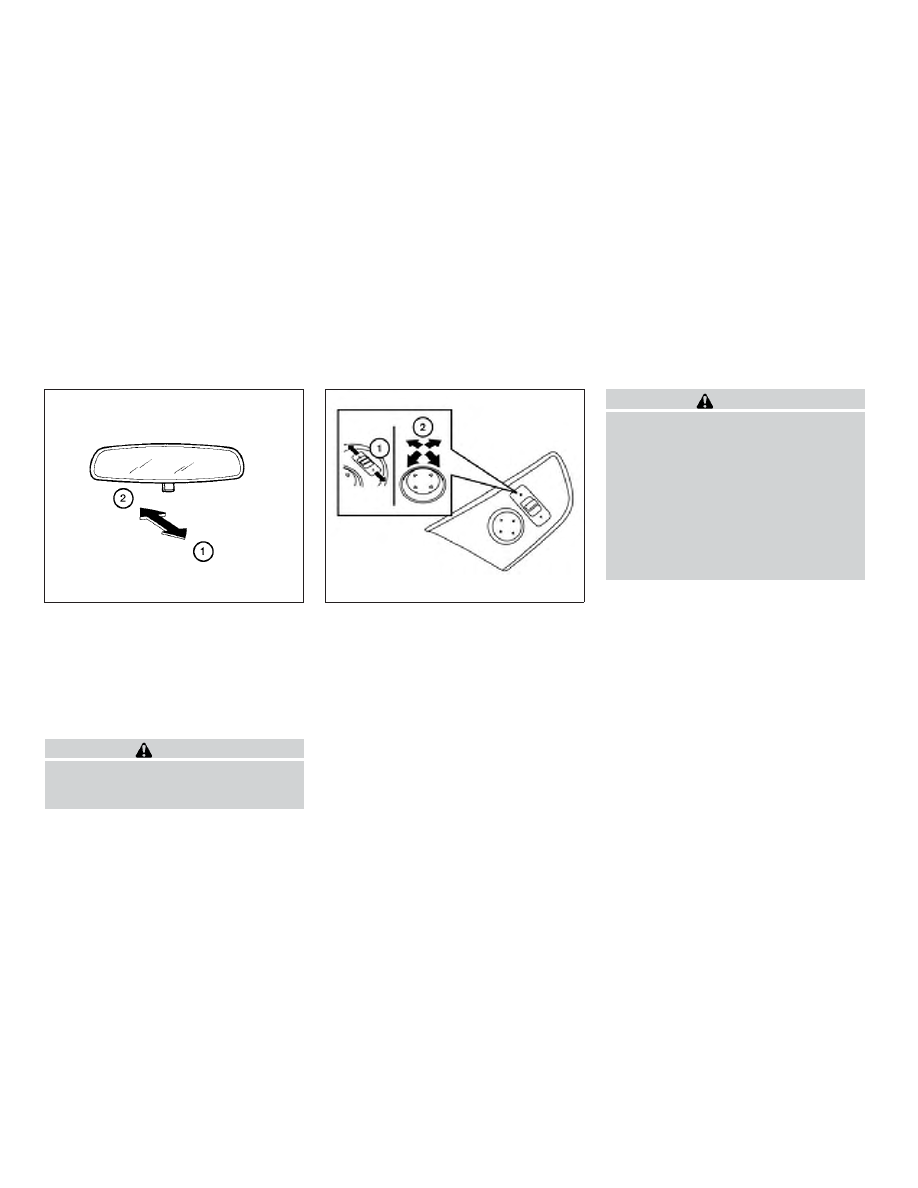

MANUAL ANTI-GLARE REARVIEW
MIRROR

The night position

䊊

1

reduces glare from

the headlights of vehicles behind you at
night.

Use the day position

䊊

2

when driving in

daylight hours.

WARNING

Use the night position only when neces-
sary,

because

it

reduces

rearview

clarity.

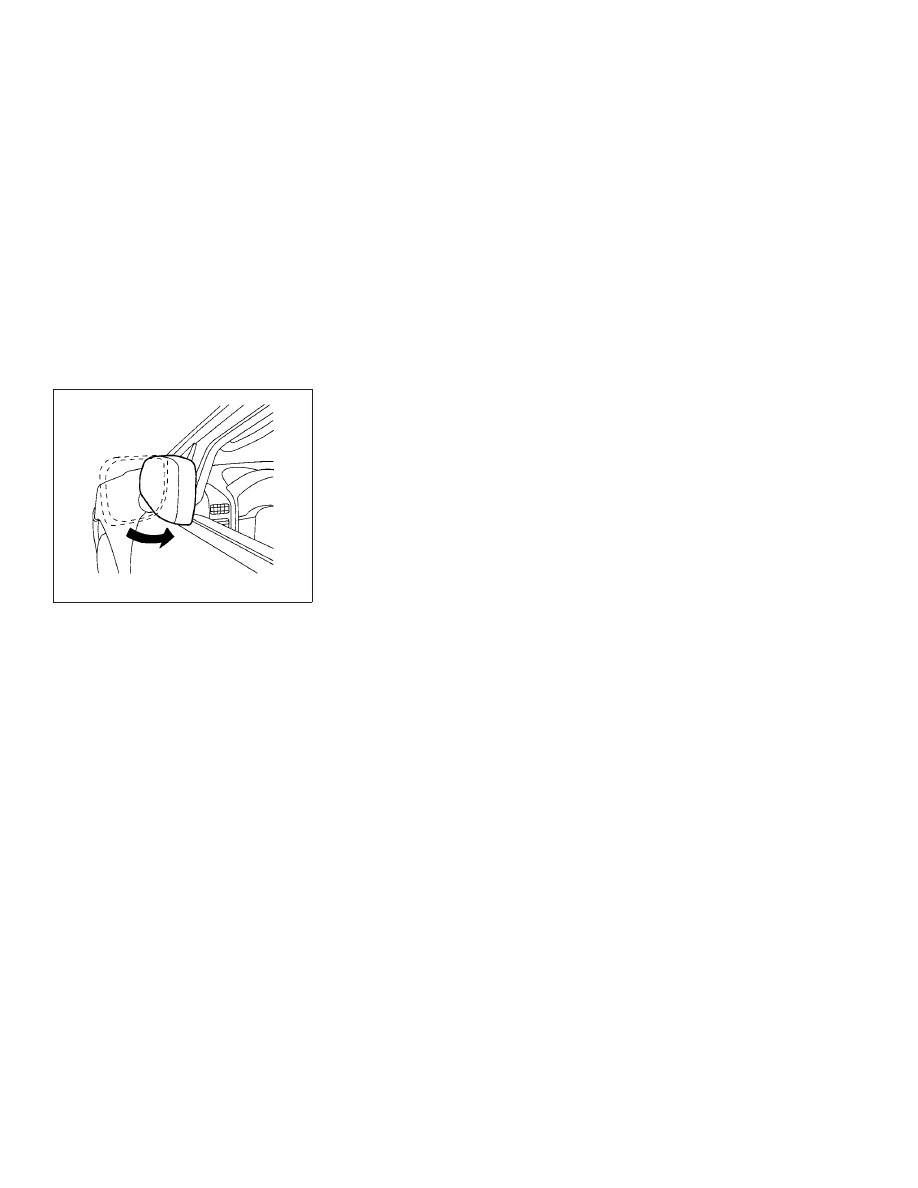

OUTSIDE MIRRORS

To operate the outside mirror remote con-
trol move the small switch

䊊

1

to select the

right or left mirror. Adjust each mirror to the
desired position using the large switch

䊊

2

.

Move the small switch to the center (neu-
tral) position to prevent accidentally mov-
ing the mirror.

WARNING

∙ Do not adjust the mirrors while driv-

ing. You could lose control of your ve-
hicle and cause an accident.

∙ Objects viewed in the outside mirror

on the passenger side are closer than
they appear. Be careful when moving
to the right. Using only this mirror
could cause an accident. Use the in-
side mirror or glance over your shoul-
der to properly judge distances to
other objects.

WPD0126

LPD2452

MIRRORS

3-28

Pre-driving checks and adjustments

Foldable outside mirrors

Pull the outside mirror toward the door to
fold it.

Heated mirrors (if so equipped)

The electric control type outside mirrors
can be heated to defrost, defog, or de-ice
for improved visibility. Push the rear win-
dow defroster switch to activate the heat-
ing function. Push the switch again to de-
activate, or

the

heating

function

will

automatically turn off after approximately
15 minutes.

LPD0259

Pre-driving checks and adjustments

3-29
