Nissan Juke (2017 year). Instruction - part 4

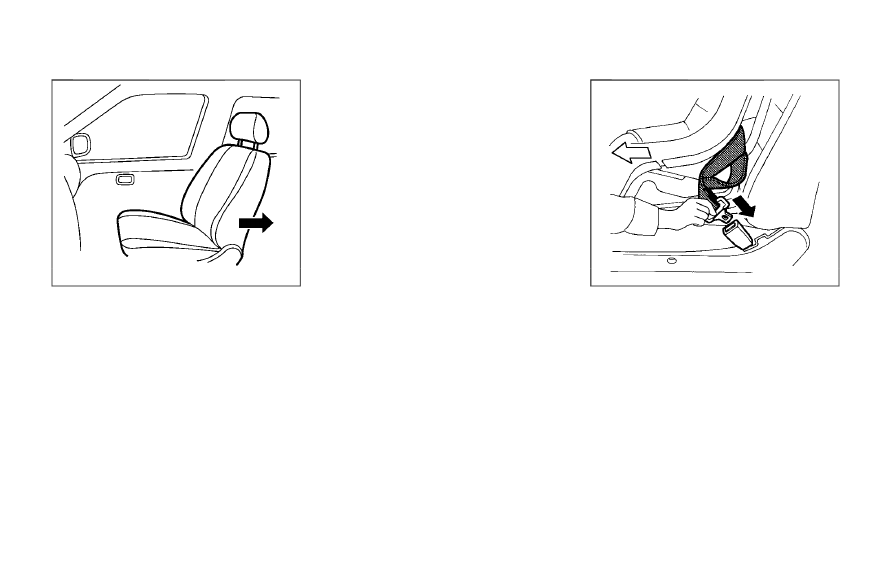

SSS0640

Forward-facing (front passenger seat) — step 1

Refer to all Warnings and Cautions in the “Child
safety” and “Child restraints” sections before
installing a child restraint.

Do not use the lower anchors if the combined
weight of the child and the child restraint
exceeds 65 lbs (29.5 kg). If the combined
weight of the child and the child restraint is
greater than 65 lbs (29.5 kg), use the vehicle’s
seat belt (not the lower anchors) to install the
child restraint. Be sure to follow the child
restraint manufacturer’s instructions for installa-
tion.

Follow these steps to install a forward-facing
child restraint using the vehicle seat belt in the

rear seats or in the front passenger seat:

1. If you must install a child restraint in

the front seat, it should be placed in a
forward-facing direction only. Move the
seat to the rearmost position. Child
restraints for infants must be used in
the rear-facing direction and, therefore,
must not be used in the front seat.

2. Position the child restraint on the seat.

Always follow the child restraint manufac-
turer’s instructions.

The back of the child restraint should be
secured against the vehicle seatback.

If necessary, adjust or remove the head
restraint to obtain the correct child restraint
fit. If the head restraint is removed, store it in
a secure place. Be sure to reinstall the
head restraint when the child restraint
is removed. See “Head restraints/head-
rests” (P.1-5) for head restraint adjustment,
removal and installation information.

If the seating position does not have an
adjustable head restraint and it is interfering
with the proper child restraint fit, try another
seating position or a different child restraint.

SSS0360B

Forward-facing — step 3

3. Route the seat belt tongue through the child

restraint and insert it into the buckle until you
hear and feel the latch engage. Be sure to
follow the child restraint manufacturer’s
instructions for belt routing.

If the child restraint is equipped with a top
tether strap, route the top tether strap and
secure the tether strap to the tether anchor
point (rear seat installation only). See
“Installing top tether strap” (P.1-34). Do
not install child restraints that require the
use of a top tether strap in seating positions
that do not have a top tether anchor.

Safety — Seats, seat belts and supplemental restraint system

1-31

1-32

Safety — Seats, seat belts and supplemental restraint system

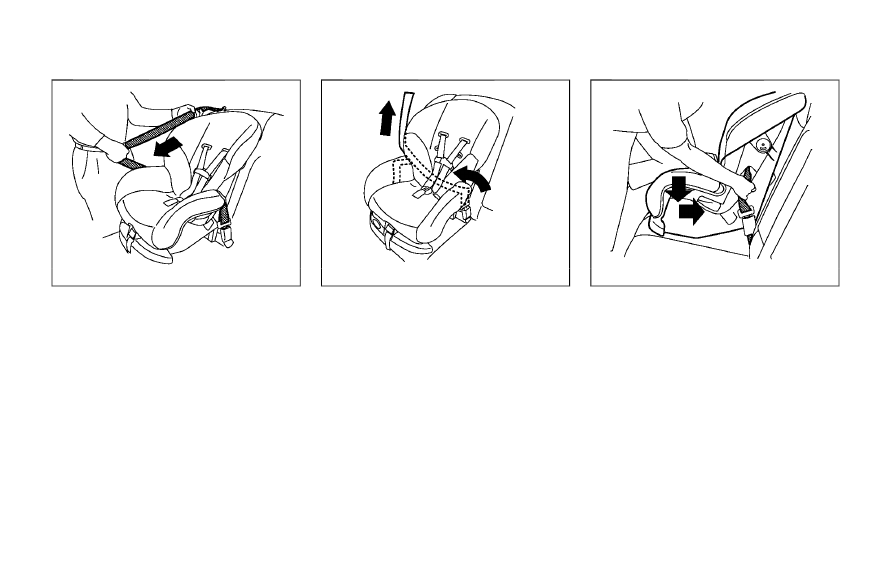

SSS0651

Forward-facing — step 4

4. Pull the shoulder belt until the belt is fully

extended. At this time, the seat belt retractor
is in the Automatic Locking Retractor (ALR)
mode (child restraint mode). It reverts to
Emergency Locking Retractor (ELR) mode
when the seat belt is fully retracted.

SSS0652

Forward-facing — step 5

5. Allow the seat belt to retract. Pull up on the

shoulder belt to remove any slack in the belt.

SSS0653

Forward-facing — step 6

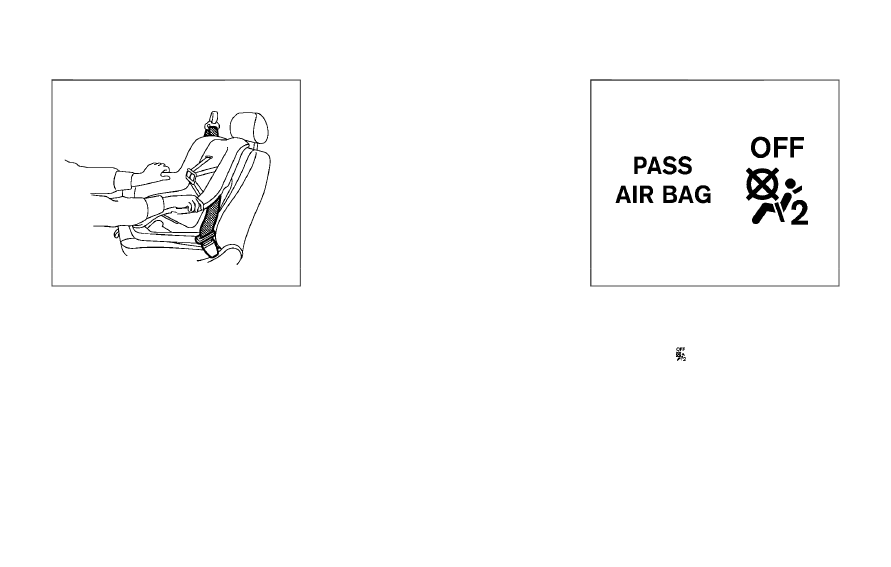

6. Remove any additional slack from the seat

belt; press downward and rearward firmly in
the center of the child restraint with your
knee to compress the vehicle seat cushion
and seatback while pulling up on the seat
belt.

7. Tighten the tether strap according to the

manufacturer’s instructions to remove any
slack.

SSS0641

Forward-facing — step 8

8. After attaching the child restraint, test it

before you place the child in it. Push it from
side to side while holding the child restraint
near the seat belt path. The child restraint
should not move more than 1 inch (25 mm),
from side to side. Try to tug it forward and
check to see if the belt holds the restraint in
place. If the restraint is not secure, tighten
the seat belt as necessary, or put the
restraint in another seat and test it again.
You may need to try a different child
restraint. Not all child restraints fit in all
types of vehicles.

9. Check to make sure the child restraint is

properly secured prior to each use. If the

seat belt is not locked, repeat steps 2
through 8.

SSS1135

Forward-facing — step 10

10. If the child restraint is installed in the front

passenger seat, place the ignition switch in
the ON position. The front passenger air bag
status light

should illuminate. If this light

is not illuminated, see “Front passenger air
bag and status light” (P.1-46). Move the
child restraint to another seating posi-
tion. Have the system checked. It is
recommended you visit a NISSAN dealer
for this service.

After the child restraint is removed and the seat
belt is fully retracted, the ALR mode (child
restraint mode) is canceled.

Safety — Seats, seat belts and supplemental restraint system

1-33

1-34

Safety — Seats, seat belts and supplemental restraint system

JVR0274X

Installing top tether strap

WARNING

Child restraint anchorages are de-
signed to withstand only those loads
imposed by correctly fitted child re-
straints. Under no circumstances are
they to be used to attach adult seat
belts, or other items or equipment to
the vehicle. Doing so could damage the
child restraint anchorages. The child
restraint will not be properly installed
using the damaged anchorage, and a
child could be seriously injured or killed

in a collision.

The child restraint top tether strap must be used
when installing the child restraint with the seat
belts.

First, secure the child restraint with the seat belt.

1. Remove the head restraint and store it in a

secure place. Be sure to reinstall the head
restraint when the child restraint is removed
(rear outboard seat positions).

See “Head restraints/headrests” (P.1-5) for
head restraint adjustment, removal and
installation information.

Position the top tether strap over the top of
the seatback.

2. Secure the top tether strap to the tether

anchor point on the back of the seatback
behind the child restraint.

3. Refer to the appropriate child restraint

installation procedure steps in this section
before tightening the tether strap.

If you have any questions when installing a
top tether strap, it is recommended you
visit a NISSAN dealer for this service.

BOOSTER SEATS

Precautions on booster seats

WARNING

If a booster seat and seat belt are not
used properly, the risk of a child being
injured in a sudden stop or collision
greatly increases:

. Make sure the shoulder portion of

the belt is away from the child’s face
and neck and the lap portion of the
belt does not cross the stomach.

. Make sure the shoulder belt is not

behind the child or under the child’s
arm.

. A booster seat must only be in-

stalled in a seating position that has
a lap/shoulder belt.

LRS0455

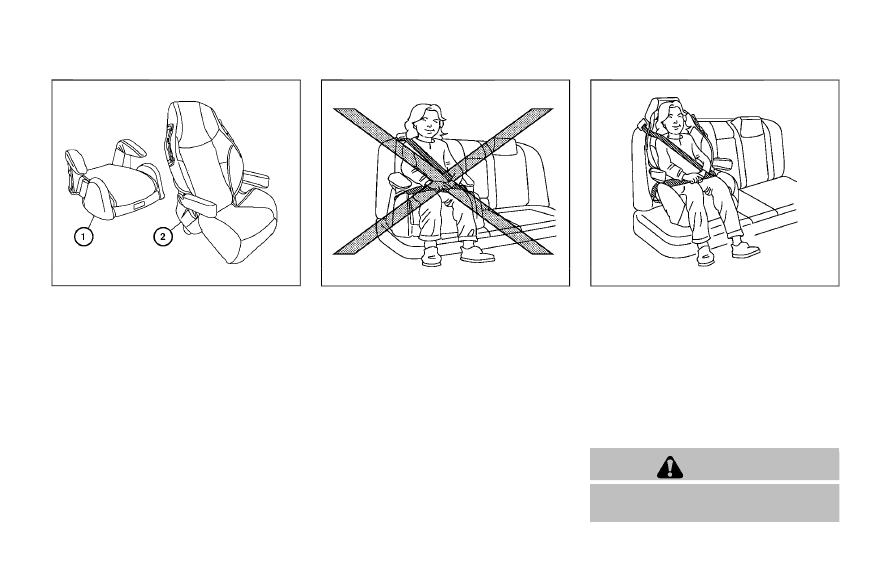

Booster seats of various sizes are offered by
several manufacturers. When selecting any
booster seat, keep the following points in mind:
. Choose only a booster seat with a label

certifying that it complies with Federal Motor
Vehicle Safety Standard 213 or Canadian
Motor Vehicle Safety Standard 213.

. Check the booster seat in your vehicle to be

sure it is compatible with the vehicle’s seat
and seat belt system.

LRS0453

. Make sure the child’s head will be properly

supported by the booster seat or vehicle
seat. The seatback must be at or above the
center of the child’s ears. For example, if a
low back booster seat

*

1

is chosen, the

vehicle seatback must be at or above the
center of the child’s ears. If the seatback is
lower than the center of the child’s ears, a
high back booster seat

*

2

should be used.

. If the booster seat is compatible with your

vehicle, place your child in the booster seat
and check the various adjustments to be
sure the booster seat is compatible with
your child. Always follow all recommended
procedures.

LRS0464

All U.S. states and Canadian provinces or
territories require that infants and small
children be restrained in an approved child
restraint at all times while the vehicle is
being operated.

The instructions in this section apply to booster
seat installation in the rear seats or the front
passenger seat.

Booster seat installation

CAUTION

Do not use the lap/shoulder belt Auto-
matic Locking Retractor (ALR) mode

Safety — Seats, seat belts and supplemental restraint system

1-35

1-36

Safety — Seats, seat belts and supplemental restraint system

when using a booster seat with the seat
belts.

Refer to all Warnings and Cautions in the “Child
safety”, “Child restraints” and “Booster seats”
sections earlier in this section before installing a
child restraint.

Follow these steps to install a booster seat in the
rear seat or in the front passenger seat:

SSS0640

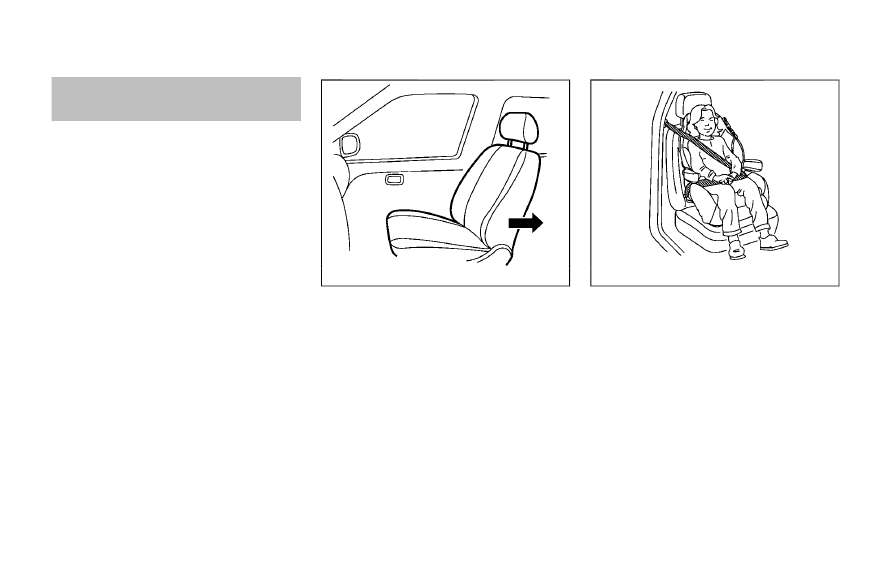

1. If you must install a booster seat in the

front seat, move the seat to the rear-
most position.

2. Position the booster seat on the seat. Only

place it in a forward-facing direction. Always
follow the booster seat manufacturer’s
instructions.

LRS0454

Front passenger position

3. The booster seat should be positioned on

the vehicle seat so that it is stable.

If necessary, adjust or remove the head
restraint to obtain the correct booster seat
fit. If the head restraint is removed, store it in
a secure place. Be sure to reinstall the
head restraint when the booster seat is
removed. See “Head restraints/headrests”
(P.1-5) for head restraint adjustment, re-
moval and installation information.

If the seating position does not have a head
restraint and it is interfering with the proper
booster seat fit, try another seating position
or a different booster seat.

4. Position the lap portion of the seat belt low

and snug on the child’s hips. Be sure to
follow the booster seat manufacturer’s
instructions for adjusting the seat belt
routing.

5. Pull the shoulder belt portion of the seat belt

toward the retractor to take up extra slack.
Be sure the shoulder belt is positioned
across the top, middle portion of the child’s
shoulder. Be sure to follow the booster seat
manufacturer’s instructions for adjusting the
seat belt routing.

6. Follow the warnings, cautions and instruc-

tions for properly fastening a seat belt
shown in “Seat belts” (P.1-10).

SSS1135

7. If the booster seat is installed in the front

passenger seat, place the ignition switch in
the ON position. The front passenger air bag
status light

may or may not illuminate

depending on the size of the child and the
type of booster seat used. See “Front
passenger air bag and status light” (P.1-46).

Safety — Seats, seat belts and supplemental restraint system

1-37

1-38

Safety — Seats, seat belts and supplemental restraint system

PRECAUTIONS ON SUPPLEMENTAL
RESTRAINT SYSTEM

This Supplemental Restraint System (SRS)
section contains important information concern-
ing the following systems:
. Driver and passenger supplemental front-

impact air bag (NISSAN Advanced Air Bag
System)

. Front seat-mounted side-impact supple-

mental air bag

. Roof-mounted curtain side-impact and roll-

over supplemental air bag

. Seat belt with pretensioner
Supplemental front-impact air bag system:
The NISSAN Advanced Air Bag System can
help cushion the impact force to the head and
chest of the driver and front passenger in certain
frontal collisions.

Front seat-mounted side-impact supple-
mental air bag system: This system can help
cushion the impact force to the chest and pelvic
area of the driver and front passenger in certain
side impact collisions. The side air bag is
designed to inflate on the side where the vehicle
is impacted.

Roof-mounted curtain side-impact and
rollover supplemental air bag system: This
system can help cushion the impact force to the

head of occupants in front and rear outboard
seating positions in certain side impact or
rollover collisions. In a side-impact, the curtain
air bags are designed to inflate on the side
where the vehicle is impacted. In a rollover, the
curtain air bags on both sides are designed to
inflate. Under both side-impact and rollover
situations, the curtain air bags will remain
inflated for a short period of time.

These supplemental restraint systems are de-
signed to supplement the crash protection
provided by the driver and passenger seat belts
and are not a substitute for them. Seat belts
should always be correctly worn and the
occupant seated a suitable distance away from
the steering wheel, instrument panel and door
finishers. (See “Seat belts” (P.1-10) for instruc-
tions and precautions on seat belt usage.)

The supplemental air bags operate only
when the ignition switch is in the ON
position.

After the ignition is placed in the ON
position, the supplemental air bag warning
light illuminates. The supplemental air bag
warning light will turn off after about 7
seconds if the systems are operational.

SUPPLEMENTAL RESTRAINT
SYSTEM

SSS0131

SSS0132

WARNING

. The front air bags ordinarily will not

inflate in the event of a side impact,
rear impact, rollover, or lower se-
verity frontal collision. Always wear
your seat belts to help reduce the
risk or severity of injury in various
kinds of accidents.

. The front passenger air bag will not

inflate if the front passenger air bag
status light is lit or if the front
passenger seat is unoccupied. See
“Front passenger air bag and status
light” (P.1-46).

. The seat belts and the front air bags

are most effective when you are
sitting well back and upright in the
seat with both feet on the floor. The
front air bags inflate with great
force. Even with the NISSAN Ad-
vanced Air Bag System, if you are
unrestrained, leaning forward, sit-
ting sideways or out of position in
any way, you are at greater risk of
injury or death in a crash. You may
also receive serious or fatal injuries
from the front air bag if you are up
against it when it inflates. Always sit

Safety — Seats, seat belts and supplemental restraint system

1-39

1-40

Safety — Seats, seat belts and supplemental restraint system

back against the seatback and as
far-away as practical from the steer-
ing wheel or instrument panel. Al-
ways use the seat belts.

. The driver and front passenger seat

belt buckles are equipped with
sensors that detect if the seat belts
are fastened. The Advanced Air Bag
System monitors the severity of a
collision and seat belt usage then
inflates the air bags. Failure to
properly wear seat belts can in-
crease the risk or severity of injury
in an accident.

. The front passenger seat is

equipped with occupant classifica-
tion sensors (weight sensors) that
turn the front passenger air bag
OFF under some conditions. This
sensor is only used in this seat.
Failure to be properly seated and
wearing the seat belt can increase
the risk or severity of injury in an
accident. See “Front passenger air
bag and status light” (P.1-46).

. Keep hands on the outside of the

steering wheel. Placing them inside
the steering wheel rim could in-
crease the risk that they are injured

if the front air bag inflates.

SSS0007

SSS0006

SSS0008

SSS0009

SSS0099

SSS0100

WARNING

. Never let children ride unrestrained

or extend their hands or face out of
the window. Do not attempt to hold
them in your lap or arms. Some
examples of dangerous riding posi-
tions are shown in the illustrations.

. Children may be severely injured or

killed when the front air bags, side
air bags or curtain air bags inflate if
they are not properly restrained.
Pre-teens and children should be
properly restrained in the rear seat,
if possible.

. Even with the NISSAN Advanced Air

Bag System, never install a rear-
facing child restraint in the front
seat. An inflating front air bag could
seriously injure or kill your child.
See “Child restraints” (P.1-18) for
details.

Safety — Seats, seat belts and supplemental restraint system

1-41

1-42

Safety — Seats, seat belts and supplemental restraint system

SSS0059A

Do not lean against doors or windows.

SSS0188A

SSS0140

SSS0162

SSS0159

WARNING

Front seat-mounted side-impact sup-
plemental air bags and roof-mounted
curtain side-impact and rollover supple-
mental air bags:

. The side air bags ordinarily will not

inflate in the event of a frontal
impact, rear impact, rollover or low-
er severity side collision. Always
wear your seat belts to help reduce
the risk or severity of injury in
various kinds of accidents.

. The curtain air bags ordinarily will

not inflate in the event of a front
impact, rear impact, or lower sever-
ity side collision. Always wear your
seat belts to help reduce the risk or
severity of injury in various kinds of
accidents.

. The seat belts, the side air bags and

curtain air bags are most effective
when you are sitting well back and
upright in the seat. The side air bag
and curtain air bag inflate with great
force. Do not allow anyone to place
their hand, leg or face near the side
air bag on the side of the seatback
of the front seat or near the side
roof rails. Do not allow anyone
sitting in the front seats or rear
outboard seats to extend their hand
out of the window or lean against
the door. Some examples of dan-
gerous riding positions are shown
in the previous illustrations.

. When sitting in the rear seat, do not

hold onto the seatback of the front
seat. If the side air bag inflates, you
may be seriously injured. Be espe-
cially careful with children, who
should always be properly re-

strained. Some examples of danger-
ous riding positions are shown in
the illustrations.

. Do not use seat covers on the front

seatbacks. They may interfere with
side air bag inflation.

Safety — Seats, seat belts and supplemental restraint system

1-43

1-44

Safety — Seats, seat belts and supplemental restraint system

JVR0272X

1.

Crash zone sensor

2.

Supplemental front-impact air bag modules

3.

Front seat-mounted side-impact supplemental
air bag modules

4.

Occupant classification sensors (weight sen-
sors)

5.

Occupant classification system control unit

6.

Roof-mounted curtain side-impact and rollover
supplemental air bag inflators

7.

Roof-mounted curtain side-impact and rollover
supplemental air bags modules

8.

Seat belt with pretensioners

9.

Satellite sensors

10.

Air bag Control Unit (ACU)

NISSAN ADVANCED AIR BAG SYS-
TEM (front seats)

WARNING

To ensure proper operation of the
passenger’s advanced air bag system,
please observe the following items.

. Do not allow a passenger in the rear

seat to push or pull on the seatback
pocket.

. Do not place heavy loads heavier

than 9.1 lbs. (4 kg) on the seatback,
head restraint or in the seatback
pocket.

. Do not store luggage behind the

seat that can press into the seat-
back.

. Confirm the operating condition

with the front passenger air bag
status light.

. If you notice that the front passen-

ger air bag status light is not
operating, it is recommended you
visit a NISSAN dealer to check the
occupant classification system.

. Until you have confirmed with your

dealer that your passenger seat
occupant classification system is
working properly, position the occu-
pants in the rear seating positions.

This vehicle is equipped with the NISSAN
Advanced Air Bag System for the driver and
front passenger seats. This system is designed
to meet certification requirements under U.S.
regulations. It is also permitted in Canada. All of
the information, cautions and warnings in
this manual apply and must be followed.

The driver supplemental front-impact air bag is
located in the center of the steering wheel. The
passenger supplemental front-impact air bag is
mounted in the instrument panel above the glove
box. The front air bags are designed to inflate in
higher severity frontal collisions, although they
may inflate if the forces in another type of
collision are similar to those of a higher severity
frontal impact. They may not inflate in certain
frontal collisions. Vehicle damage (or lack of it) is
not always an indication of proper front air bag
operation.

The NISSAN Advanced Air Bag System has
dual stage air bag inflators. The system monitors
information from the Air bag Control Unit (ACU),
seat belt buckle sensors and the occupant

classification sensors (weight sensors). Inflator
operation is based on the severity of a collision
and seat belt usage for the driver. For the front
passenger, the occupant classification sensors
are also monitored. Based on information from
the sensors, only one front air bag may inflate in
a crash, depending on the crash severity and
whether the front occupants are belted or
unbelted. Additionally, the front passenger air
bag may be automatically turned OFF under
some conditions, depending on the information
provided by the occupant classification sensors.
If the front passenger air bag is OFF, the front
passenger air bag status light will be illuminated
(if the seat is unoccupied, the light will not be
illuminated, but the air bag will be off). (See
“Front passenger air bag and status light” (P.1-
46) for further details.) One front air bag inflating
does not indicate improper performance of the
system.

If you have any questions about your air bag
system, it is recommended you visit a NISSAN
dealer to obtain information about the system. If
you are considering modification of your vehicle
due to a disability, you may also contact
NISSAN. Contact information is contained in
the front of this Owner’s Manual.

When a front air bag inflates, a fairly loud noise
may be heard, followed by release of smoke.
This smoke is not harmful and does not indicate

a fire. Care should be taken not to inhale it, as it
may cause irritation and choking. Those with a
history of a breathing condition should get fresh
air promptly.

Front air bags, along with the use of seat belts,
help to cushion the impact force on the head
and chest of the front occupants. They can help
save lives and reduce serious injuries. However,
an inflating front air bag may cause facial
abrasions or other injuries. Front air bags do
not provide restraint to the lower body.

Even with NISSAN Advanced Air Bags, seat
belts should be correctly worn and the driver
and passenger seated upright as far as practical
away from the steering wheel or instrument
panel. The front air bags inflate quickly in order
to help protect the front occupants. Because of
this, the force of the front air bag inflating can
increase the risk of injury if the occupant is too
close to, or is against, the air bag module during
inflation.

The front air bags deflate quickly after a collision.

The front air bags operate only when the
ignition switch is in the ON position.

After the ignition is placed in the ON
position, the supplemental air bag warning
light illuminates. The supplemental air bag
warning light will turn off after about 7
seconds if the system is operational.

Safety — Seats, seat belts and supplemental restraint system

1-45

1-46

Safety — Seats, seat belts and supplemental restraint system

SSS1135

Front passenger air bag status light

Front passenger air bag and status light

WARNING

The front passenger air bag is designed
to automatically turn OFF under some
conditions. Read this section carefully
to learn how it operates. Proper use of
the seat, seat belt and child restraints is
necessary for most effective protection.
Failure to follow all instructions in this
manual concerning the use of seats,
seat belts and child restraints can
increase the risk or severity of injury in

an accident.

Status light:

The front passenger seat is equipped with the
occupant classification sensors (weight sen-
sors) that turn the front passenger air bag on or
off depending on the weight applied to the front
passenger seat. The status of the front passen-
ger air bag (ON or OFF) is indicated by the front
passenger air bag status light

which is

located on the instrument panel. After the
ignition switch is placed in the "ON" position,
the front passenger air bag status light illumi-
nates for about 7 seconds and then turns off or
illuminates depending on the front passenger
seat occupied status. The light operates as
follows:
. Unoccupied passenger seat: The

light

is OFF and the front passenger air bag is
OFF and will not inflate in a crash.

. Passenger’s seat occupied by a small adult,

child or child restraint as outlined in this
section: The

light illuminates to indicate

that the front passenger air bag is OFF and
will not inflate in a crash.

. Occupied passenger seat and the passen-

ger meets the conditions outlined in this
section: The

light is OFF to indicate that

the front passenger air bag is operational.

In addition to the above, certain objects placed
on the front passenger seat may also cause the
light to operate as described above depending
on their weight.

For additional information related to the normal
operation and troubleshooting of this occupant
classification sensor system, please refer to
“Normal operation” (P.1-48) and “Troubleshoot-
ing” (P.1-48) in this section.

Front passenger air bag:

The front passenger air bag is designed to
automatically turn OFF when the vehicle is
operated under some conditions as described
below as permitted by U.S. regulations. If the
front passenger air bag is OFF, it will not inflate
in a crash. The driver air bag and other air bags
in your vehicle are not part of this system.

The purpose of the regulation is to help reduce
the risk of injury or death from an inflating air bag
to certain front passenger seat occupants, such
as children, by requiring the air bag to be
automatically turned OFF.

The occupant classification sensors (weight
sensors) are on the seat cushion frame under
the front passenger seat and are designed to
detect an occupant and objects on the seat. For
example, if a child is in the front passenger seat,
the Advanced Air Bag System is designed to
turn the passenger air bag OFF in accordance
