If any of the following conditions occur,

the front air bag, side air bag and curtain

air bag systems and/or pretensioner

system need servicing.
. The supplemental air bag warning

light remains on after approximately

7 seconds.

. The supplemental air bag warning

light flashes intermittently.

. The supplemental air bag warning

light does not come on at all.

It is recommended you visit a NISSAN

dealer for these services.
Unless checked and repaired, the Supple-

mental Restraint Systems and/or the

pretensioner seat belt may not function

properly.
For additional information, see “Supple-

mental restraint system” (P.1-30).

WARNING

If the supplemental air bag warning

light is on, it could mean that the

front air bag, side air bag and curtain

air bag systems and/or pretensioner

system will not operate in an acci-

dent. To help avoid injury to yourself

or others, have your vehicle checked.

It is recommended you visit a NISSAN

dealer for this service.

Vehicle Dynamic Control (VDC)

warning light

When the ignition switch is in the ON

position, the Vehicle Dynamic Control

(VDC) warning light illuminates and then

turns off.
The light will blink when the VDC system

or the traction control system is operat-

ing, thus alerting the driver that the

vehicle is nearing its traction limits. The

road surface may be slippery.
When the VDC warning light illuminates

when the VDC system is turned on, this

light alerts the driver to the fact that the

VDC system’s fail-safe mode is operating,

for example the VDC system may not be

functioning properly. Have the system

checked. It is recommended you visit a

NISSAN dealer for this service. If a mal-

function occurs in the system, the VDC

system function will be canceled but the

vehicle is still driveable. For additional

information, see “Vehicle Dynamic Control

(VDC) system” (P.5-30) of this manual.

INDICATOR LIGHTS

Cruise indicator light

Cruise main switch indicator:
This light illuminates when the cruise

control main switch is pushed. The light

turns off when the main switch is pushed

again. When the cruise main switch in-

dicator light illuminates, the cruise control

system is operational. (See “Cruise con-

trol” (P.5-22).)
Cruise malfunction:
If the cruise indicator light blinks while the

engine is running, it may indicate the

cruise control system is not functioning

properly. Have the system checked. It is

recommended you visit a NISSAN dealer

for this service. (See “Cruise control” (P.5-

22).)

Exterior light indicator

This indicator illuminates when the head-

light switch is turned to the AUTO,

or

position and the front parking lights,

instrument panel lights, rear combination

lights, license plate lights or headlights

are on. The indicator turns off when these

lights are turned off.

Instruments and controls

2-15

2-16

Instruments and controls

Front passenger air bag sta-

tus light

The front passenger air bag status light

(

), located on the center of the instru-

ment panel, will be lit and the passenger

front air bag will be OFF depending on

how the front passenger seat is being

used.
For front passenger air bag status light

operation, see “NISSAN Advanced Air Bag

System (front seats)” (P.1-36) of this man-

ual.

High beam indicator light

This light comes on when the headlight

high beam is on and goes out when the

low beam is selected.

Malfunction Indicator Light

(MIL)

If the malfunction indicator light comes

on steady or blinks while the engine is

running, it may indicate a potential emis-

sion control malfunction.
The malfunction indicator light may also

come on steady if the fuel-filler cap is

loose or missing, or if the vehicle runs out

of fuel. Check to make sure the fuel-filler

cap is installed and closed tightly, and

that the vehicle has at least 3 US gallons

(11.4 liters) of fuel in the fuel tank.
After a few driving trips, the

light

should turn off if no other potential

emission control system malfunction ex-

ists.
If this indicator light remains on for 20

seconds and then blinks for 10 seconds

when the engine is not running, it indi-

cates that the vehicle is not ready for an

emission control system inspection/

maintenance test. (See “Readiness for

Inspection/Maintenance (I/M) test” (P.10-

25).)
Operation:
The malfunction indicator light will come

on in one of two ways:
. Malfunction indicator light on steady

— An emission control system mal-

function has been detected. Check

the fuel-filler cap if the LOOSE FUEL

CAP warning appears in the vehicle

information display. If the fuel-filler

cap is loose or missing, tighten or

install the cap and continue to drive

the vehicle. The

light should turn

off after a few driving trips. If the

light does not turn off after a few

driving trips, have the vehicle in-

spected. It is recommended you visit

a NISSAN dealer for this service. You

do not need to have your vehicle

towed to the dealer.

. Malfunction indicator light blinking —

An engine misfire has been detected

which may damage the emission

control system.
To reduce or avoid emission control

system damage:
1) Do not drive at speeds above 45

MPH (72 km/h).

2) Avoid hard acceleration or decel-

eration.

3) Avoid steep uphill grades.
4) If possible, reduce the amount of

cargo being hauled or towed.

The malfunction indicator light may

stop blinking and remain on.
Have the vehicle inspected. It is re-

commended you visit a NISSAN dealer

for this service. You do not need to

have your vehicle towed to the dealer.

CAUTION

Continued vehicle operation without

having the emission control system

checked and repaired as necessary

could lead to poor driveability, re-

duced fuel economy, and possible

damage to the emission control sys-

tem.

Rear fog light indicator light (if

so equipped)

The rear fog light indicator light illumi-

nates when the rear fog light is on. (See

“Fog light switch” (P.2-38).)

Security indicator light

The light blinks when the ignition switch

is in the ACC, OFF or LOCK position. This

function indicates the security system

equipped on the vehicle is operational.
If the security system is malfunctioning,

this light will remain on while the ignition

switch is in the ON position. For additional

information, see “Security systems” (P.2-

29).

Soft top indicator light (Road-

ster models)

This light illuminates when the soft top is

being operated or it is stopped before

reaching a full open/close state. When the

top is fully opened or closed, the light will

turn off.
The light blinks while the soft top is not

fully opened or closed under the following

conditions:
. When the vehicle is driven.

. When the shift lever is in the R

(Reverse) position.

Be sure to fully open or close the soft top

when driving the vehicle.
The soft top can be moved with the soft

top operating switch only under all of the

following conditions:
. When the vehicle is stopped.

. When the ignition switch is ON.

. When the trunk is closed.

. When the shift lever is in a position

other than the R (Reverse) position.

CAUTION

Operate the soft top with the engine

running to prevent a discharged

battery.

When the soft top is operating, if any of

the above conditions are discontinued or

any of the following conditions are met,

the top will stop operating.
. When the shift lever is in the R

(Reverse) position.

. When the vehicle moves at a speed of

3 MPH (5 km/h) or more.

. When the battery voltage is extremely

low.

. When the temperature of the soft top

system becomes extremely high.

Release the operating switch, and push it

again under the above conditions until

the top is fully opened or closed. The soft

top indicator light will turn off when the

top operation is completely finished.
If the soft top indicator light illuminates

with the ignition switch ON, it may

indicate the electric soft top control unit

is not functioning properly. Have your

vehicle checked as soon as possible. It is

recommended you visit a NISSAN dealer

for this service.
For more details about the electric soft

top operation, see “Soft top (Roadster

models)” (P.3-23).

SynchroRev Match mode (S-

MODE) indicator (if so equipped)

This indicator will illuminate when the

SynchroRev Match mode (S-MODE) is

activated. (See “SynchroRev Match mode

(S-MODE) (if so equipped for Manual

Transmission models)” (P.5-18).)

Instruments and controls

2-17

2-18

Instruments and controls

Transmission position indica-

tor (if so equipped)

When the ignition switch is pushed to the

ON position, the indicator shows the

transmission position.
For AT models:
In the manual shift mode, when the

transmission does not shift to the se-

lected gear due to the transmission

protection mode, the AT position indica-

tor light will blink and a buzzer will sound.
(See “Driving the vehicle” (P.5-12).)

Turn signal/hazard indicator

lights

The light flashes when the turn signal

switch lever or hazard switch is turned on.

Vehicle Dynamic Control (VDC)

off indicator light

When the ignition switch is in the ON

position, the Vehicle Dynamic Control

(VDC) off indicator light illuminates and

then turns off.
The light comes on when the VDC off

switch is pushed to OFF. This indicates

that the VDC system and traction control

system are not operating.

AUDIBLE REMINDERS
Key reminder chime

A chime will sound if the driver side door

is opened while the ignition switch is

pushed to the ACC position or pushed

to the OFF or LOCK position with the

Intelligent Key left in the Intelligent Key

port. Make sure the ignition switch is

pushed to the OFF position, and take

the Intelligent Key with you when leaving

the vehicle.

Light reminder chime

A chime will sound when the driver side

door is opened with the light switch in the

or

position and the ignition

switch in the ACC, OFF or LOCK position.
Turn the light switch off when you leave

the vehicle.

Parking brake reminder chime

A chime will sound if the vehicle speed is

above 4 MPH (7 km/h) with the parking

brake applied. Stop the vehicle and re-

lease the parking brake.

Brake pad wear warning

The disc brake pads have audible wear

warnings. When a brake pad requires

replacement, it will make a high pitched

scraping sound when the vehicle is in

motion. This scraping sound will first

occur only when the brake pedal is

depressed. After more wear of the brake

pad the sound will always be heard even

if the brake pedal is not depressed. Have

the brakes checked as soon as possible if

the warning sound is heard.

SIC3977

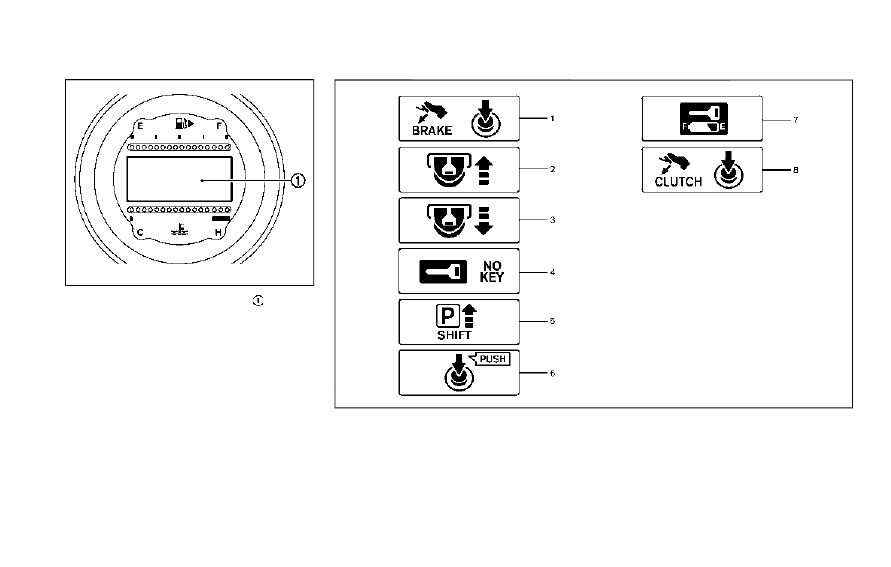

The vehicle information display

displays

the warnings and information.

JVI0351X

OPERATIONAL INDICATORS
1. Engine start operation indicator

(Automatic transmission models)

This indicator appears when the shift

lever is in the P (Park) position.
This indicator means that the engine will

start by pushing the ignition switch with

the brake pedal depressed.

2. Key insertion indicator

This indicator appears when the key

needs to be inserted into the key port.

(For example, the Intelligent Key battery is

discharged.)

Instruments and controls

2-19

VEHICLE INFORMATION DISPLAY

2-20

Instruments and controls

If this indicator appears, insert the key

into the key port in the correct direction.

(See “Push-button ignition switch” (P.5-8).)

3. Intelligent Key removal indicator

This indicator appears when the driver’s

door is opened with the ignition switch in

the OFF or LOCK position and the Intelli-

gent Key placed in the key port. A key

reminder chime also sounds.
If this indicator appears, remove the

Intelligent Key from the key port and take

it with you when leaving the vehicle.

4. NO KEY warning

This warning appears in either of the

following conditions.
No Intelligent Key inside the vehicle:
The warning appears when the door is

closed with the Intelligent Key left outside

the vehicle and the ignition switch in the

ACC or ON position. Make sure that the

Intelligent Key is inside the vehicle.
Unregistered Intelligent Key:
The warning appears when the ignition

switch is pushed from the LOCK position

and the Intelligent Key cannot be recog-

nized by the system. You cannot start the

engine with an unregistered key. Use the

registered Intelligent Key.
See “Intelligent Key system” (P.3-7) for

more details.

5. SHIFT “P” warning (Automatic

Transmission models)

This warning appears when the ignition

switch is pushed to stop the engine with

the shift lever in any position except the P

(Park) position.
If this warning appears, move the shift

lever to the P (Park) position or push the

ignition switch to the ON position.
An inside warning chime will also sound.

(See “Intelligent Key system” (P.3-7).)

6. “PUSH” warning (Automatic

Transmission models)

This warning appears when the shift lever

is moved to the P (Park) position with the

ignition switch in the ACC position after

the SHIFT “P” warning appears.
To push the ignition switch to the OFF

position, perform the following proce-

dure:
SHIFT “P” warning

? (Move the shift lever

to “P”)

? PUSH warning ? (Push the

ignition switch

? ignition switch position

is turned to ON)

? PUSH warning ?

(Push the ignition switch

? ignition

switch position is turned to OFF)

7. Intelligent Key battery discharge

indicator

This indicator appears when the Intelli-

gent Key battery is running out of power.
If this indicator appears, replace the

battery with a new one. (See “Intelligent

Key battery replacement” (P.8-20).)

8. Engine start operation indicator

(Manual Transmission models)

This indicator means that the engine will

start by pushing the ignition switch with

the clutch pedal depressed.

JVI1600X

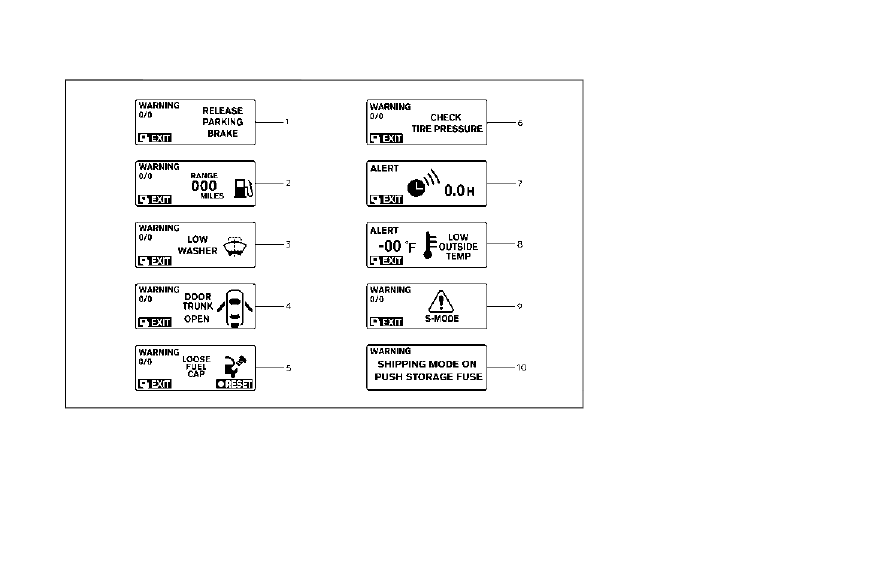

WARNINGS AND ALERTS
1. Parking brake release warning

This warning appears when the vehicle

speed is above 4 MPH (7 km/h) and the

parking brake is applied.

2. Low fuel warning

This warning appears when the fuel level

in the tank is getting low. Refuel as soon

as it is convenient, preferably before the

fuel gauge reaches the empty (E) position.
There is a small reserve of fuel remain-

ing in the tank when the fuel gauge

reaches the empty (E) position.

3. Low washer fluid warning

This warning appears when the washer

tank fluid is at a low level. Add washer

fluid as necessary. (See “Window washer

fluid” (P.8-10).)

4. Door/rear hatch/trunk open

warning (ignition switch is in the

ON position)

This warning appears if any of the doors

and/or the rear hatch/trunk are open or

not closed securely. The vehicle icon

indicates which door is open on the

display.

5. Loose fuel cap warning

This warning appears when the fuel-filler

cap is not tightened correctly after the

vehicle has been refueled. (See “Fuel-filler

cap” (P.3-36).)

6. Check tire pressure warning

This warning appears when the low tire

pressure warning light in the meter

illuminates and low tire pressure is de-

tected. The warning appears each time

the ignition switch is placed in the ON

position as long as the low tire pressure

warning light remains illuminated. If this

warning appears, stop the vehicle and

adjust the pressure to the recommended

Instruments and controls

2-21

2-22

Instruments and controls

COLD tire pressure shown on the recom-

mended COLD tire pressure shown on the

Tire and Loading Information label. (See

“Tire Pressure Monitoring System (TPMS)”

(P.5-3) and “Tire Pressure Monitoring Sys-

tem (TPMS)” (P.6-3).

7. “TIMER” indicator

This indicator appears when the set

“TIMER” indicator activates. You can set

the time for up to 6 hours. (See “Trip

computer” (P.2-23).)

8. Low outside temperature warn-

ing

This warning appears if the outside tem-

perature is below 37°F (3°C). The warning

can be set not to be displayed. (See “Trip

computer” (P.2-23).)

9. SynchroRev Match mode (S-

MODE) warning

This warning appears if a system mal-

function occurs. When the warning ap-

pears, the S-MODE function will not

operate, but the manual transmission will

operate normally and driving can be

continued. Have the system checked. It

is recommended you visit a NISSAN dealer

for this service.

10. Extended storage fuse warning

This warning may appear if the extended

storage fuse switch is not pushed in

(switched on). When this warning ap-

pears, push in (switch on) the extended

storage fuse switch to turn off the warn-

ing. For more information, see “Extended

storage fuse switch” (P.8-19).

SIC4237

MAINTENANCE INDICATORS
1. Engine oil replacement indicator

This indicator appears when the set time

comes for changing the engine oil. You

can set or reset the distance for changing

the engine oil. (See “Trip computer” (P.2-

23).)

2. Oil filter replacement indicator

This indicator appears when the set time

comes for replacing the oil filter. You can

set or reset the distance for replacing the

oil filter. (See “Trip computer” (P.2-23).)

3. Tire replacement indicator

This indicator appears when the set time

comes for replacing tires. You can set or

reset the distance for replacing tires. (See

“Trip computer” (P.2-23).)

WARNING

The tire replacement indicator is not

a substitute for regular tire checks,

including tire pressure checks. See

“Changing wheels and tires” (P.8-33).

Many factors including tire inflation,

alignment, driving habits and road

conditions affect tire wear and when

tires should be replaced. Setting the

tire replacement indicator for a cer-

tain driving distance does not mean

your tires will last that long. Use the

tire replacement indicator as a guide

only and always perform regular tire

checks. Failure to perform regular

tire checks, including tire pressure

checks could result in tire failure.

Serious vehicle damage could occur

and may lead to a collision, which

could result in serious personal in-

jury or death.

4. “OTHER” indicator

This indicator appears when the set time

comes for replacing items other than the

engine oil, oil filter and tires. You can set

or reset the distance for replacing the

items. (See “Trip computer” (P.2-23).)
Models with navigation system:
More maintenance reminders are also

available on the center display. (See

“How to use INFO button” (P.4-8).)

SIC3978

TRIP COMPUTER

Switches for the trip computer are lo-

cated on the left side of the combination

meter panel. To operate the trip compu-

ter, push the switches as shown above.

ENTER switch
NEXT switch

When the ignition switch is pushed to the

ON position, modes of the trip computer

can be selected by pushing the

switch

.

Each time the

switch

is pushed, the

display will change as follows:
Current fuel consumption

? Average fuel

consumption and speed

? Elapsed time

Instruments and controls

2-23

2-24

Instruments and controls

and trip odometer

? Distance to empty

? Outside air temperature ? Clock ?

Setting

? Warning check ? Current fuel

consumption

SIC3673

Current fuel consumption (MPG or l

(liter)/100 km)

The current fuel consumption mode

shows the current fuel consumption.

SIC3674

Average fuel consumption (MPG or l

(liter)/100 km) and speed (MPH or

km/h)

Fuel consumption:
The average fuel consumption mode

shows the average fuel consumption

since the last reset. Resetting is done by

pushing the

switch

for longer than 1

second. (The average speed is also reset

at the same time.)
The display is updated every 30 seconds.

At about the first 1/3 mile (500 m) after a

reset, the display shows “——”.

Speed:
The average speed mode shows the

average vehicle speed since the last reset.

Resetting is done by pushing the

switch

for longer than 1 second.

(The average fuel consumption is also

reset at the same time.)
The display is updated every 30 seconds.

The first 30 seconds after a reset, the

display shows “——”.

SIC4226

Elapsed time and trip odometer

(MILES or km)

Elapsed time:
The elapsed time mode shows the time

since the last reset. The displayed time

can be reset by pushing the

switch

for longer than 1 second. (The trip od-

ometer is also reset at the same time.)
Trip odometer:
The trip odometer mode shows the total

distance the vehicle has been driven since

the last reset. Resetting is done by push-

ing the

switch

for longer than 1

second. (The elapsed time is also reset at

the same time.)

SIC3676

Distance to empty (MILES or km)

The distance to empty (dte) mode pro-

vides you with an estimation of the

distance that can be driven before refuel-

ing. The dte is constantly being calcu-

lated, based on the amount of fuel in the

fuel tank and the actual fuel consump-

tion.
The display is updated every 30 seconds.
The dte mode includes a low range

warning feature. If the fuel level is low,

the warning is displayed on the screen.
When the fuel level drops even lower, the

dte display will change to “——”.

Instruments and controls

2-25

2-26

Instruments and controls

. If the amount of fuel added is small,

the display just before the ignition

switch is pushed to the OFF position

may continue to be displayed.

. When driving uphill or rounding

curves, the fuel in the tank shifts,

which may momentarily change the

display.

SIC4037

Outside air temperature (°F or °C)

The outside air temperature is displayed

in °F or °C in the range of −22 to 131°F (−30

to 55°C).
The outside air temperature mode in-

cludes a low temperature warning fea-

ture. If the outside air temperature is

below 37°F (3°C), the warning “ICY” is

displayed on the screen.
The outside temperature sensor is lo-

cated in front of the radiator. The sensor

may be affected by road or engine heat,

wind directions and other driving condi-

tions. The display may differ from the

actual outside temperature or the tem-

perature displayed on various signs or

billboards.

JVI1447X

Clock

Clock can be adjusted in this mode.
Adjusting the time:
To adjust the time, perform the following

procedure.
1. Push the

switch

for a short time.

The hours display will start to flash.
Keep pushing the

switch

to

adjust the hours.

2. Push the

switch

for a short time.

The minutes display will start to flash.
Keep pushing the

switch

to

adjust the minutes.

3. Push the

switch

for a short time

to complete the clock adjustment.

Resetting the time:
Push the

switch

for more than 1

second to reset the time.

JVI1452X

Setting

Setting cannot be made while driving. A

message “Setting can only be operated

when stopped” is also displayed on the

vehicle information display.
The

switch

and

switch

are

used in the setting mode to select and

decide a menu.
SKIP:
Push the

switch

to move to the

warning check mode.
Push the

switch

to select other

menus.

Instruments and controls

2-27

2-28

Instruments and controls

ALERT:
Alert menu can be set to notify the

following items.
. UPSHIFT

Select this submenu to set the engine

speed (RPM) of the upshift indicator.

See “Upshift indicator” (P.5-20) (MT

models) or “Manual shift mode” (P.5-

14) (AT models).

. TIMER

Select this submenu to specify when

the “TIMER” indicator activates.

. ICY

Select this submenu to display the low

outside temperature warning.

To return to the top page of the setting

mode, select “BACK”.
MAINTENANCE:
The maintenance intervals of the follow-

ing items can be set or reset for the

reminders.
. OIL

Select this submenu to set or reset the

distance for changing the engine oil.

. FILTER

Select this submenu to set or reset the

distance for replacing the oil filter.

. TIRE

Select this submenu to set or reset the

distance for replacing tires.

. OTHER

Select this submenu and set or reset

the distance for replacing items other

than the engine oil, oil filter and tires.

To return to the top page of the setting

mode, select “BACK”.
OPTIONS:
The 3 option menus can be set to your

preference.
. LANGUAGE

Select this submenu to choose English

or French for display.

. UNIT

Select this submenu to choose the

unit from US or METRIC.

. EFFECTS

Select this menu to set the dial effects

described below to on or off.
— The indicator needles sweep in the

meters when the engine is started.

To return to the top page of the setting

mode, select “BACK”.

SIC3993

Warning check

To see if there are any of the following

warnings and corresponding details, se-

lect this menu.
. No key warning

. Low fuel warning

. Low washer fluid warning

. Parking brake release warning

. Door/rear hatch/trunk open warning

. Loose fuel cap warning

. Check tire pressure warning
SKIP:
Push the

switch

to move to the

warning check mode.

Push the

switch

to select other

menus.
DETAIL:
This item is available only when a warning

is displayed.
Select this menu to see the details of

warnings.

SIC2132

Your vehicle has two types of security

systems, as follows:
. Vehicle security system

. NISSAN Vehicle Immobilizer System
The security condition will be shown by

the security indicator light.

VEHICLE SECURITY SYSTEM

The vehicle security system provides

visual and audio alarm signals if someone

opens the doors, hood or rear hatch/

trunk when the system is armed. It is not,

however, a motion detection type system

that activates when a vehicle is moved or

when a vibration occurs.
The system helps deter vehicle theft but

cannot prevent it, nor can it prevent the

theft of interior or exterior vehicle com-

ponents in all situations. Always secure

your vehicle even if parking for a brief

period. Never leave your Intelligent Key(s)

in the vehicle, and always lock it when

unattended. Be aware of your surround-

ings, and park in secure, well-lit areas

whenever possible.
Many devices offering additional protec-

tion, such as component locks, identifica-

tion markers, and tracking systems, are

available at auto supply stores and speci-

alty shops. Your NISSAN dealer may also

offer such equipment. Check with your

insurance company to see if you may be

eligible for discounts for various theft

protection features.

Instruments and controls

2-29

SECURITY SYSTEMS

2-30

Instruments and controls

SIC2045

How to arm the vehicle security

system

1. Close all windows.

The system can be armed even if the

windows are open.

2. Push the ignition switch to the OFF

position.

3. Remove the Intelligent Key from the

vehicle.

4. Close all doors, hood and rear hatch/

trunk. Lock all doors and trunk (Road-

ster models). The doors can be locked

with the Intelligent Key, door handle

request switch, power door lock

switch or mechanical key.

5. Confirm that the security indicator

light comes on. The security indicator

light stays on for about 30 seconds.

The vehicle security system is now

pre-armed. After about 30 seconds

the vehicle security system automati-

cally shifts into the armed phase. The

security light begins to flash once

every approximately 3 seconds. If,

during this 30-second pre-arm time

period, the door is unlocked, or the

ignition switch is pushed to ACC or

ON, the system will not arm.

Even when the driver and/or passen-

gers are in the vehicle, the system will

activate with all doors, hood and rear

hatch locked with the ignition switch in

the LOCK position. When pushing the

ignition switch to the ACC or ON posi-

tion, the system will be released.

Vehicle security system activation

The vehicle security system will give the

following alarm:
. The headlights blink and the horn

sounds intermittently.

. The alarm automatically turns off

after approximately 1 minute. How-

ever, the alarm reactivates if the

vehicle is tampered with again.

The alarm is activated by:

. Unlocking the door or opening the

rear hatch without using the button

on the Intelligent Key, the door handle

request switch or the mechanical key.

(Even if the door is opened by releas-

ing the door inside lock knob, the

alarm will activate.)

. Opening the hood.

How to stop an activated alarm

The alarm will stop by unlocking a door

by pushing the unlock button on the

Intelligent Key, the door handle request

switch or using the mechanical key. The

alarm will not stop if the ignition switch is

pushed to the ACC or ON position.
If the system does not operate as

described above, it is recommended

you have it checked by a NISSAN dealer.

NISSAN VEHICLE IMMOBILIZER SYS-

TEM

The NISSAN Vehicle Immobilizer System

will not allow the engine to start without

the use of the registered Intelligent Key.

Never leave these keys in the vehicle.
For USA:
This device complies with Part 15 of the

FCC Rules. Operation is subject to the

following two conditions:
(1) This device may not cause harmful

interference, and (2) this device must
