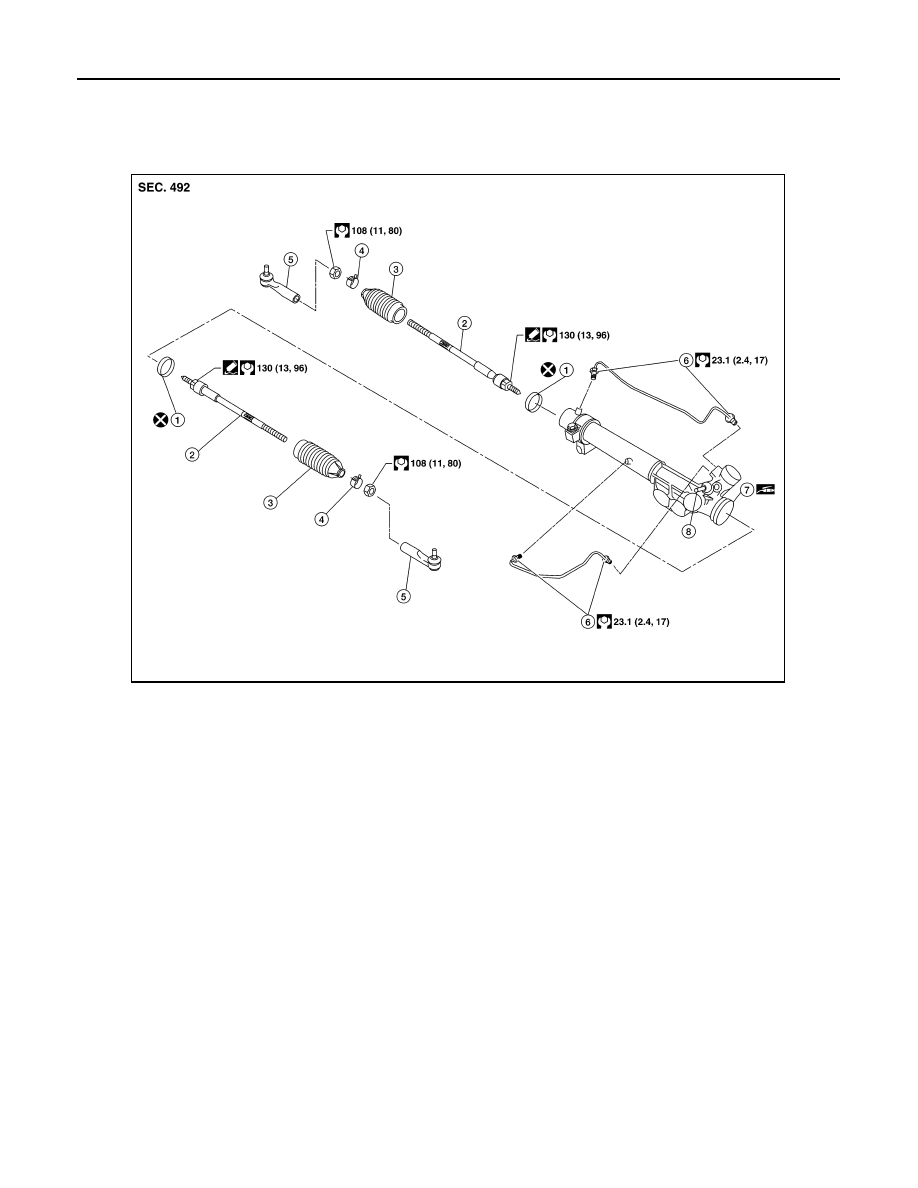

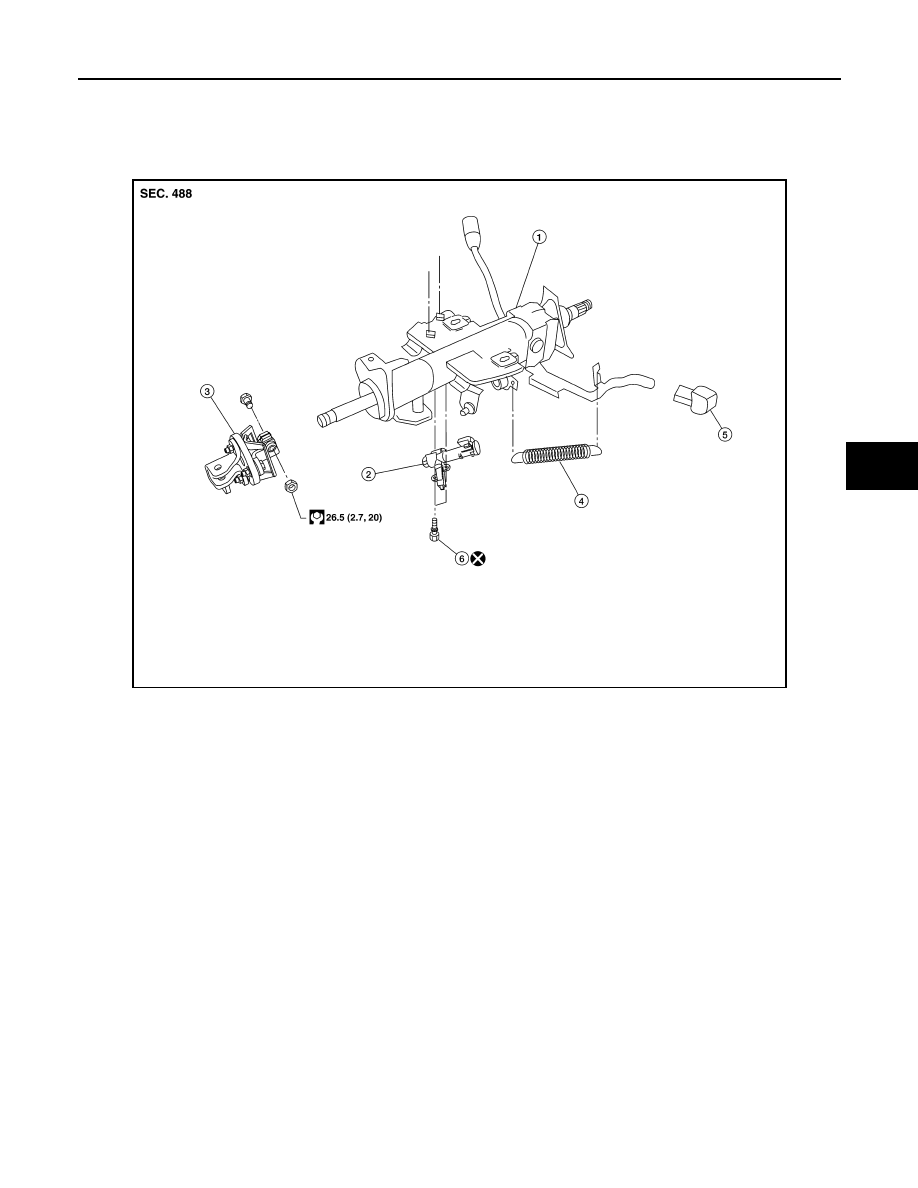

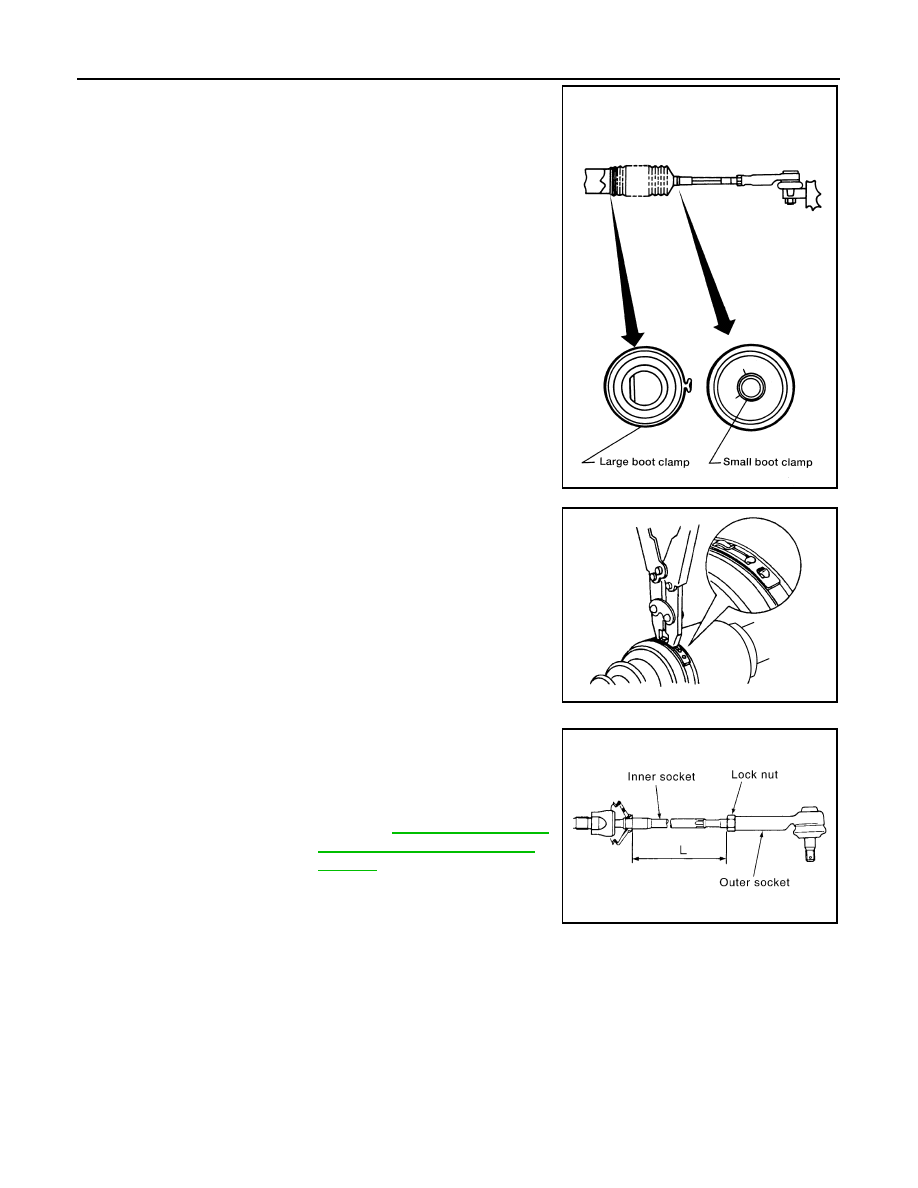

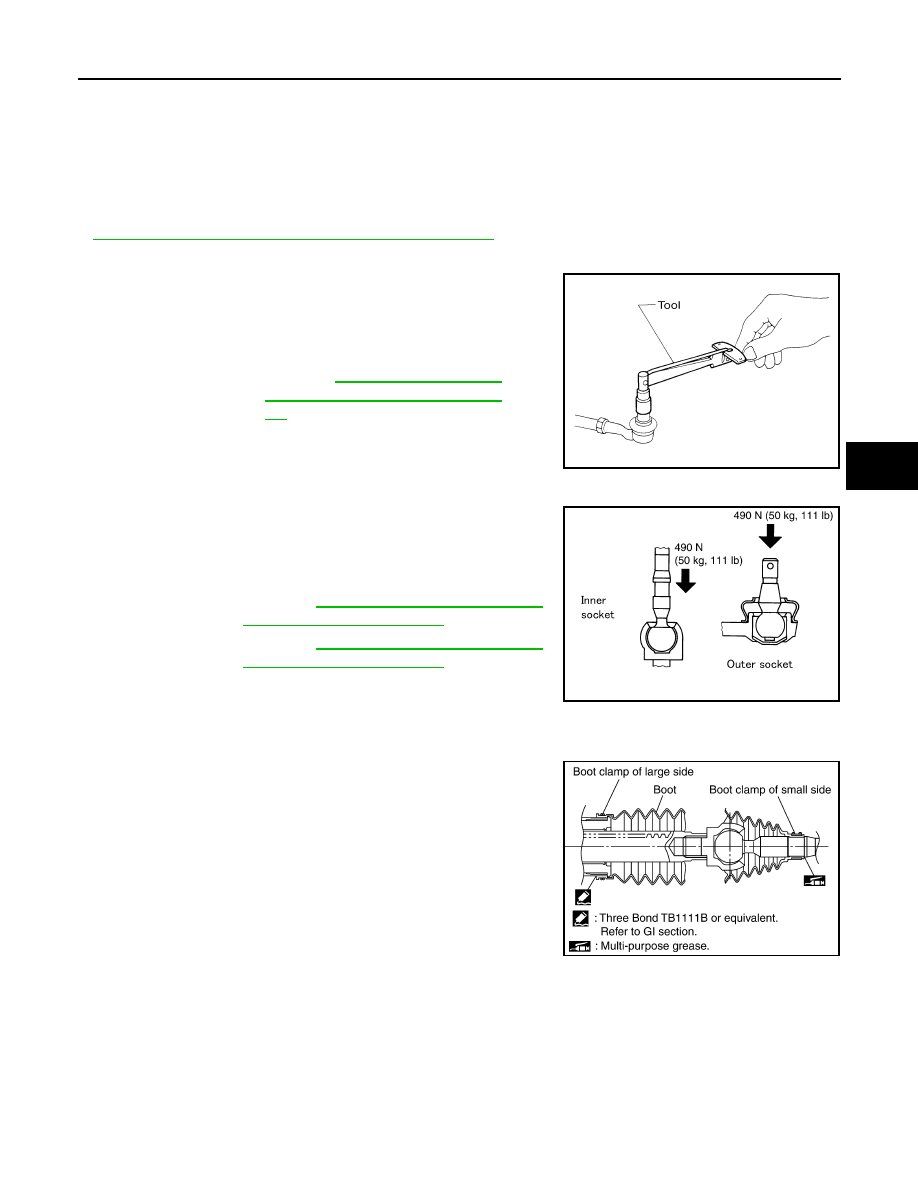

ST-24 < UNIT DISASSEMBLY AND ASSEMBLY > POWER STEERING GEAR AND LINKAGE POWER STEERING GEAR AND LINKAGE Disassembly and Assembly INFOID:0000000009883513 CAUTION: • Secure power steering gear assembly with a vise, using copper plates or something similar to pre- vent it from being damaged. Do not grip cylinder with a vise. • Before performing disassembly, clean power steering gear assembly with kerosene. Be careful not to bring any kerosene into contact with the discharge and return port connectors. DISASSEMBLY 1. Remove cylinder tubes from power steering gear housing assembly. CAUTION: When removing boots, be careful not to damage steering inner socket and power steering gear housing assembly. If they are damaged, change them to avoid power steering fluid leaks. 4. Remove inner sockets. INSPECTION AFTER DISASSEMBLY Boot Check boot for tears, cracks and deformation. Replace if necessary. 1. Boot clamp 2. Steering inner socket 3. Boot 4. Boot clamp 5. Steering outer socket 6. Cylinder tubes 7. Power steering gear housing assembly 8. Connector AWGIA0239ZZ |
