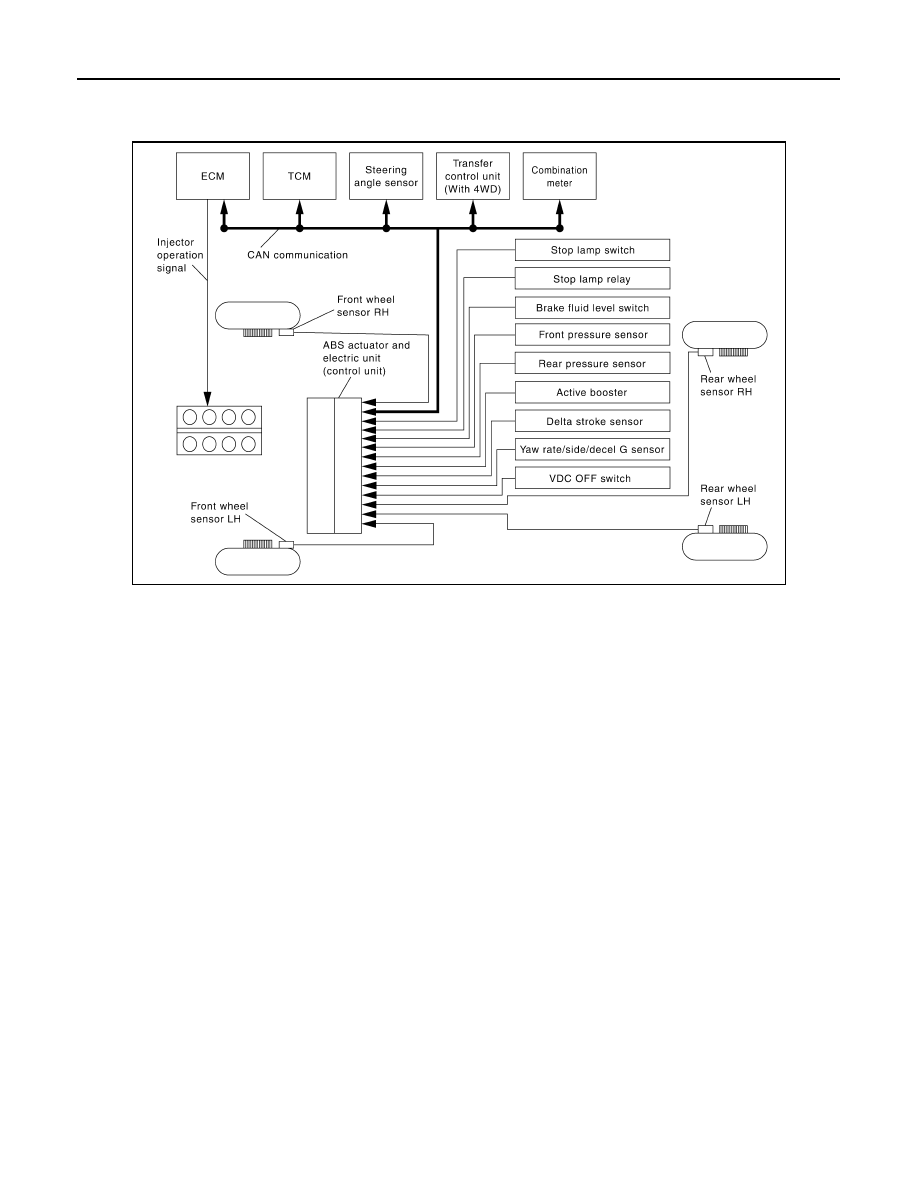

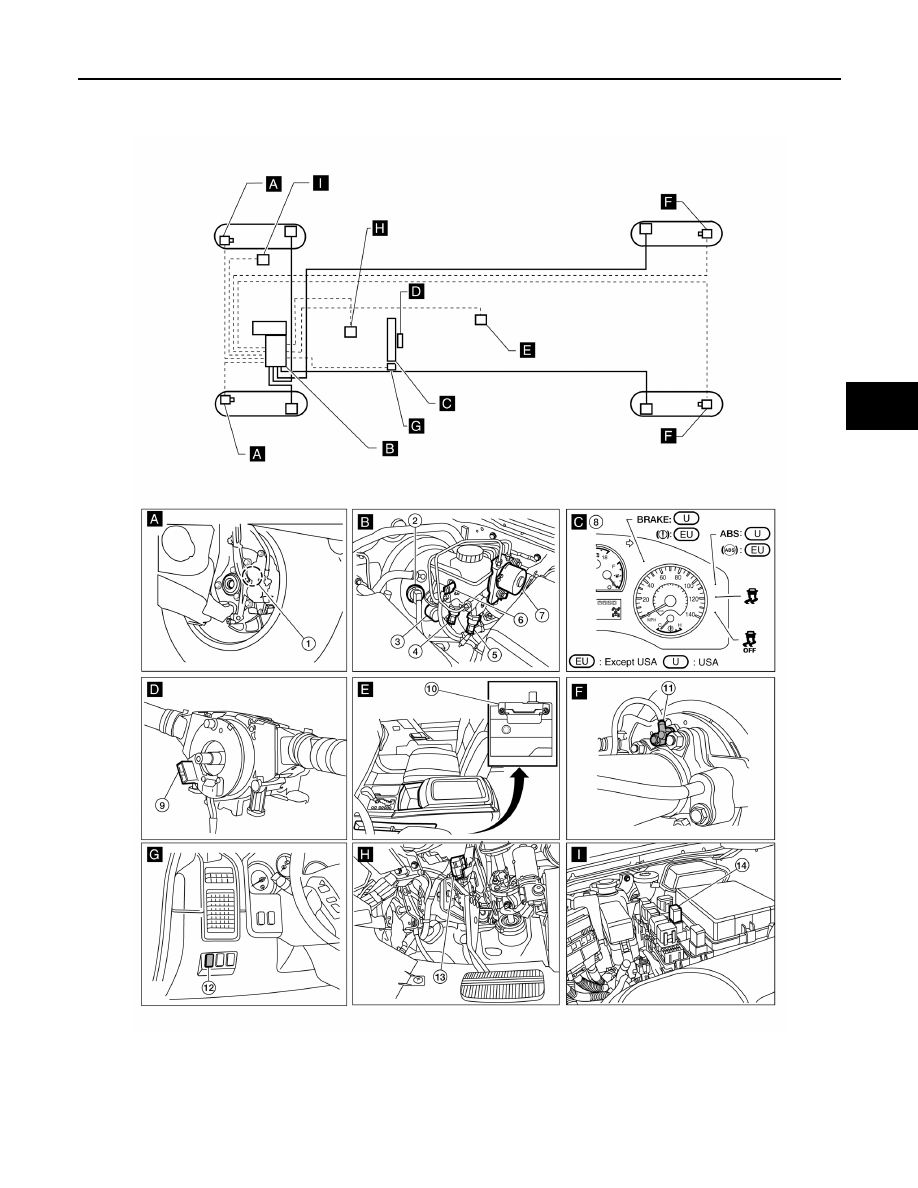

TCS BRC-17 < SYSTEM DESCRIPTION > [VDC/TCS/ABS] C D E G H I J K L M A B BRC N O P Component Description INFOID:0000000009883594 10. Yaw rate/side/decel G sensor M108 11. Rear wheel sensor LH C11 Rear wheel sensor RH C10 12. VDC OFF switch M148 13. Stop lamp switch E38 (column shift), E42 (floor shift) 14. Stop lamp relay E12 Component parts Reference ABS actuator and electric unit (control unit) Pump Motor Actuator relay Solenoid valve VDC switch-over valve Wheel sensor Yaw rate/side/decel G sensor Stop lamp switch Front pressure sensor Rear pressure sensor Steering angle sensor Brake fluid level switch Active booster Delta stroke sensor VDC OFF switch ABS warning lamp Brake warning lamp VDC OFF indicator lamp SLIP indicator lamp |
