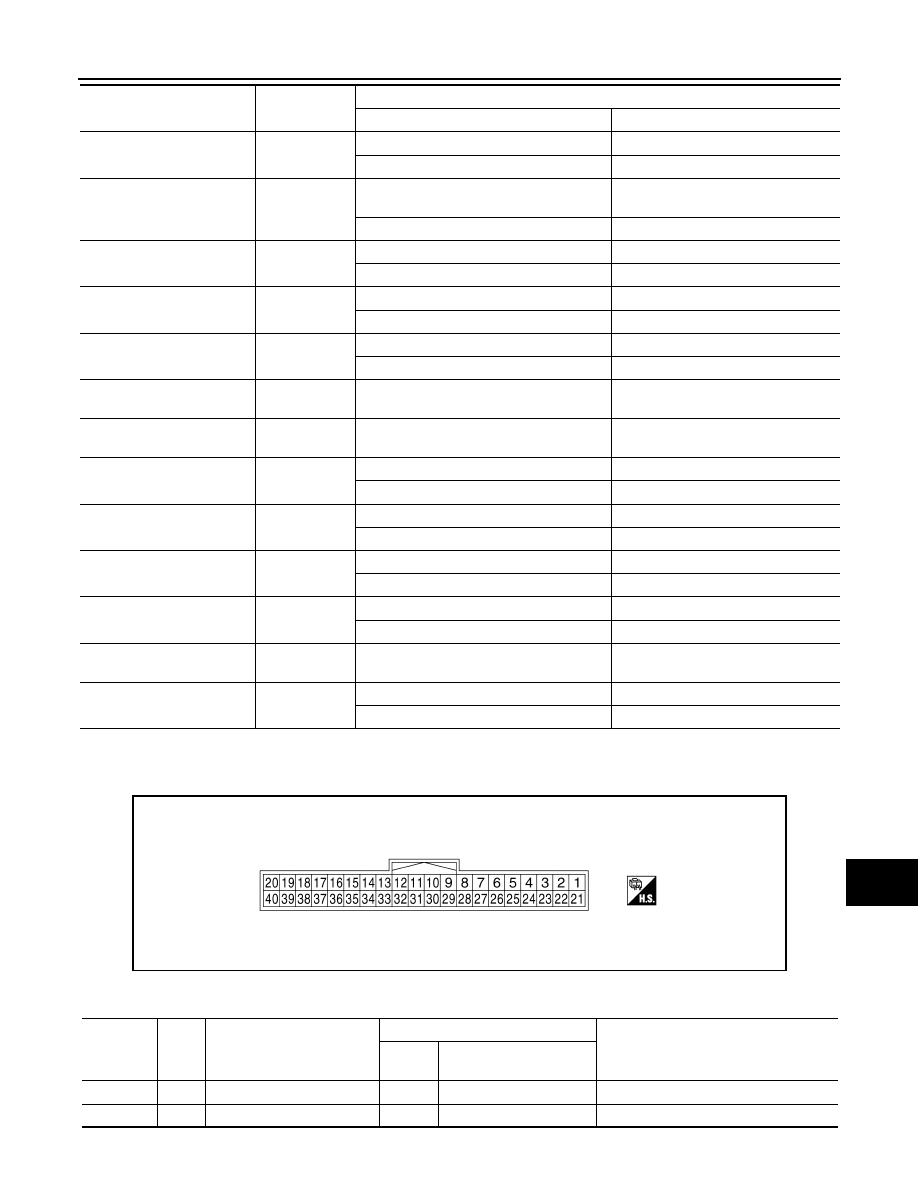

WCS COMBINATION METER WCS-15 < ECU DIAGNOSIS INFORMATION > C D E F G H I J K L M B A O P *: Displays “Off” if the brake warning lamp is illuminated when the valve check starts, the parking brake switch is turned ON or the brake fluid level switch is turned ON. TERMINAL LAYOUT PHYSICAL VALUES O/D OFF SW O/D OFF When O/D OFF switch is pressed to OFF. Off When O/D OFF switch is pressed to ON. On REAR DEF SW Rear defogger When rear defogger switch is pressed to On When rear defogger is pressed to Off Off BRAKE SW Brake switch When brake pedal is applied On When brake pedal is released Off FUEL W/L Low fuel warn- When low fuel warning is ON On When low fuel warning is Off Off EPS W/L EPS warning EPS warning lamp ON On EPS warning lamp OFF Off CHAGE W/L Charge warn- Engine running Off SHIFT IND Shift position The position of the shift position selector. [P, R, N, D, L] FUEL CAP W/L Loose fuel cap Loose fuel filler cap warning is On On Loose fuel filler cap warning is Off Off PKB SW Parking brake When parking brake is active On When parking brake is inactive Off BUCKLE SW Seat belt buck- When seat belt buckle is unfastened (LH). On When seat belt buckle is fastened (LH). Off BRAKE OIL SW Brake fluid level When brake fluid level switch ON On When brake fluid level switch OFF Off DISTANCE Distance to While driving [km/h or mph] BUZZER Buzzer opera- When Buzzer is ON On When Buzzer is OFF Off Monitor Item Display content Data monitor Condition Reference value in normal operation JSNIA5390ZZ Terminal No. Wire color Item Condition Reference value (V) (Approx.) Ignition switch Operation or condition 1 L CAN-H — — — 2 P CAN-L — — — |
