Nissan Note E12. Manual - part 500

PG

HARNESS

PG-53

< WIRING DIAGRAM >

C

D

E

F

G

H

I

J

K

L

B

A

O

P

N

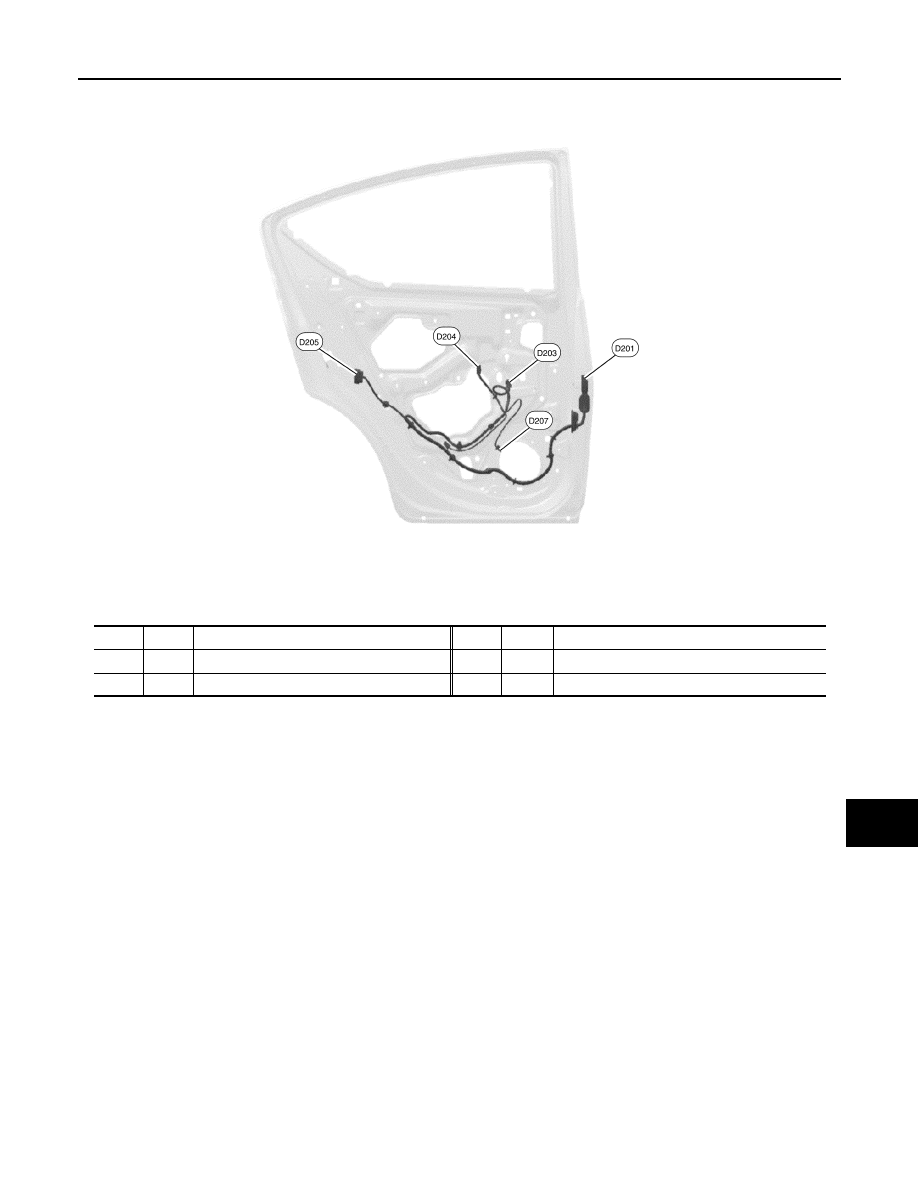

REAR DOOR LH HARNESS

AAMIA0170ZZ

D201       W/10

:  To  B4

D205       GR/6

:  Rear  door  lock  actuator  LH

D203       W/8

:  Rear  power  window  switch  LH

D207       W/2

:  Rear  door  speaker  LH

D204       B/2

:  Rear  power  window  motor  LH

PG-54

< WIRING DIAGRAM >

HARNESS

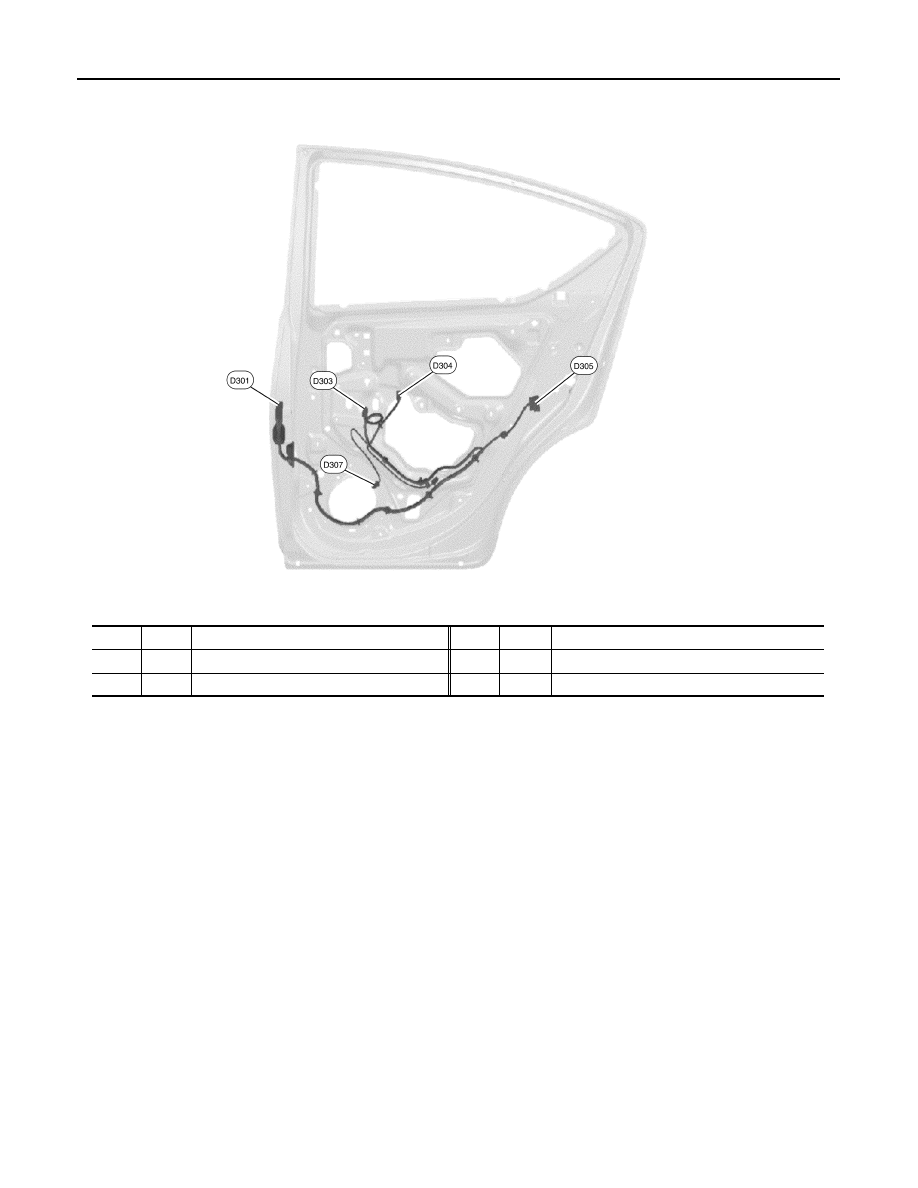

REAR DOOR RH HARNESS

AAMIA0171ZZ

D301       W/10

: To B11

D305       GR/6

: Rear door lock actuator RH

D303       W/8

:  Rear  power  window  switch RH

D307       W/2

: Rear door speaker RH

D304       B/2

: Rear power window motor RH

PG

HARNESS

PG-55

< WIRING DIAGRAM >

C

D

E

F

G

H

I

J

K

L

B

A

O

P

N

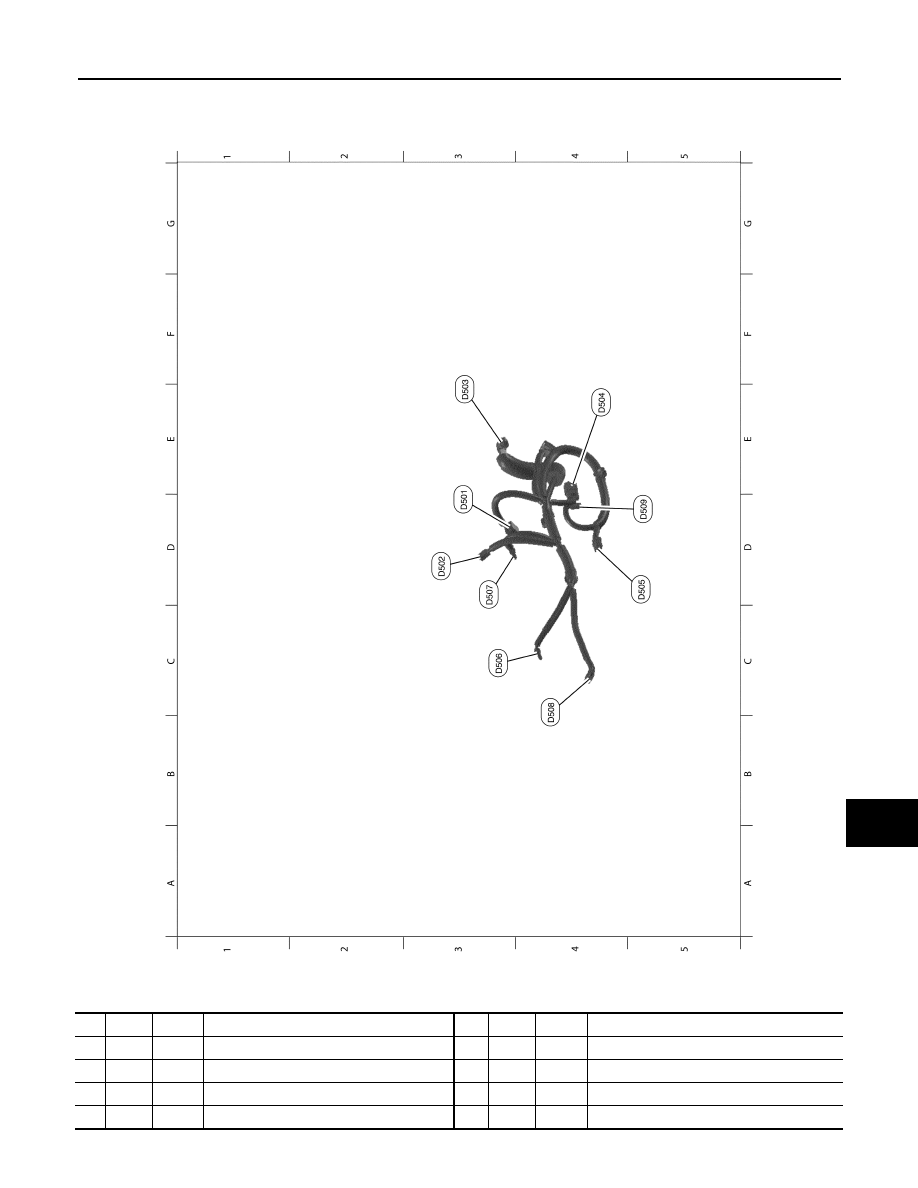

BACK DOOR HARNESS

AAMIA0172ZZ

D3 D501       B/6

:  Rear  view  camera

C3

D506       BR/2

:  Back  door  request  switch

D3 D502       W/4

:  Rear  wiper  motor

D3

D507       BR/2

:  License  plate  lamp  LH

E3

D503       W/8

:  To  B53

C4

D508       BR/2

:  License  plate  lamp  RH

E4

D504       W/4

: To B52

D5

D509       W/3

: Back door switch

D5 D505       W/2

:  Back  door  lock  actuator

PG-56

< WIRING DIAGRAM >

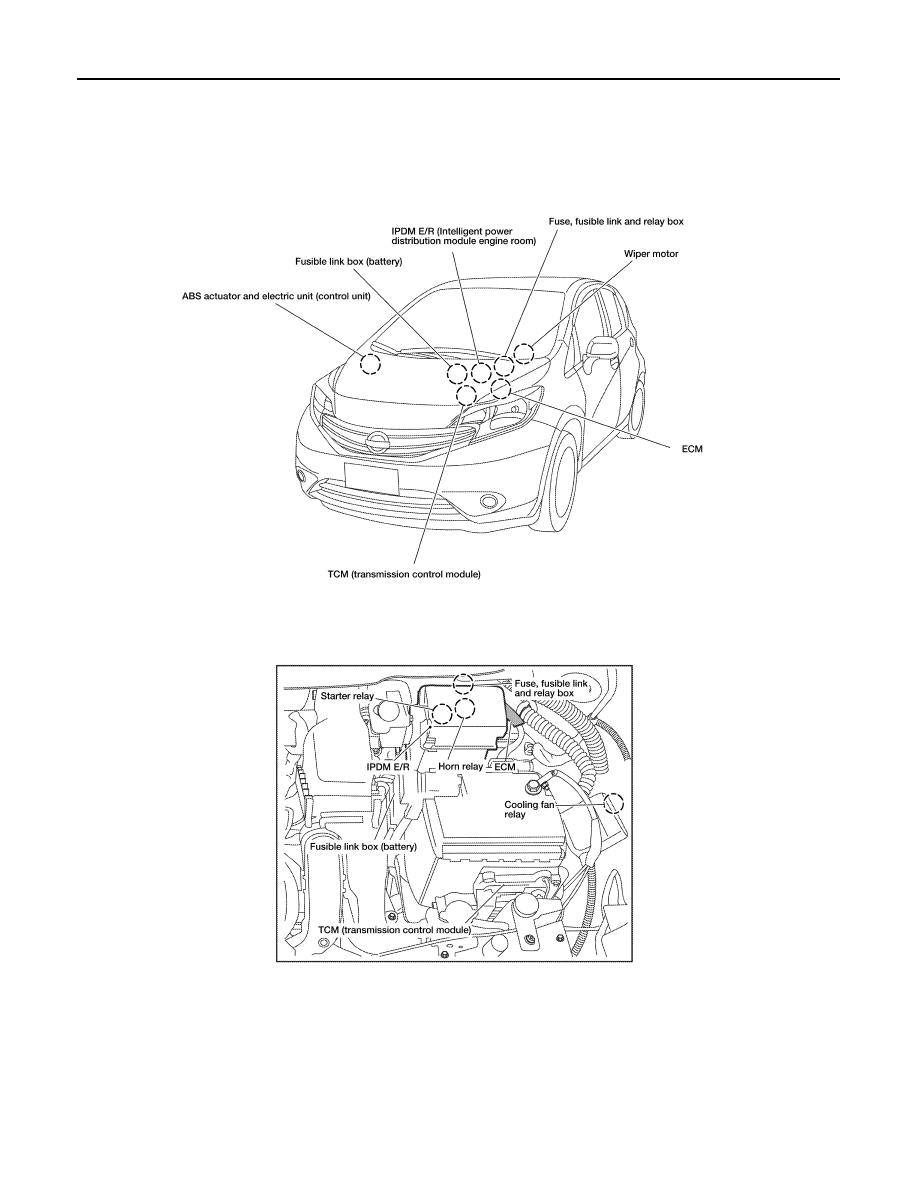

ELECTRICAL UNITS LOCATION

ELECTRICAL UNITS LOCATION

Electrical Units Location

INFOID:0000000009707859

ENGINE COMPARTMENT

AAMIA1758GB
