IPDM E/R (INTELLIGENT POWER DISTRIBUTION MODULE ENGINE ROOM)

PCS-15

< ECU DIAGNOSIS INFORMATION >

[IPDM E/R]

C

D

E

F

G

H

I

J

K

L

B

A

O

P

N

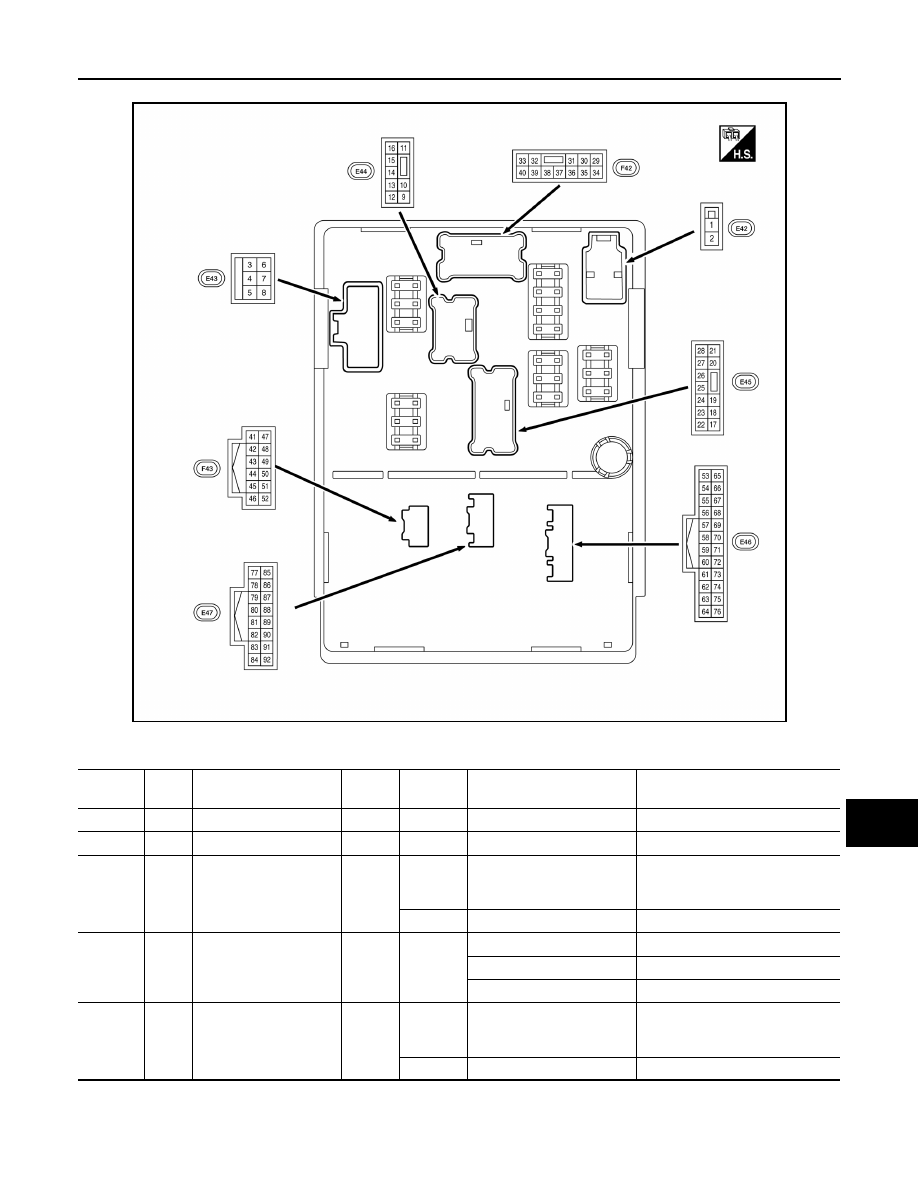

TERMINAL LAYOUT

PHYSICAL VALUES

ALMIA0600ZZ

Terminal

Wire

color

Circuit

Input/

Output

Ignition

switch

Condition

Value

1

R

Battery power supply

Input

OFF

—

9 – 16 V

2

Y

Battery power supply

Input

OFF

—

9 – 16 V

3

SB

Ignition switch power
supply (START)

Input

OFF

ACC

ON

—

0V

START

—

9 – 16 V

5

Y

Cooling fan power sup-
ply (HIGH)

Output

ON or

START

Cooling fan OFF

0V

Cooling fan LO

4 – 8 V

Cooling fan MID or HI

9 – 16 V

6

R

Starter motor power
supply

Output

OFF

ACC

ON

—

0V

START

—

6 – 16 V

PCS-16

< ECU DIAGNOSIS INFORMATION >

[IPDM E/R]

IPDM E/R (INTELLIGENT POWER DISTRIBUTION MODULE ENGINE ROOM)

7

P

Cooling fan power sup-
ply (LOW)

Output

ON or

START

Cooling fan OFF

0V

Cooling fan LO

9 – 16 V

Cooling fan MID

4 – 8 V

Cooling fan HI

9 – 16 V

8

G

Battery power supply

Input

OFF

—

9 – 16 V

9

BR

Fuel pump power supply

Output

ON

RUN

Approximately 1 second af-
ter turning the ignition
switch ON

9 – 16 V

ON

Approximately 1 second af-
ter turning the ignition
switch ON

0 - 1 V

11

G

ECM relay power supply

Output

OFF

More than a few seconds
after turning ignition switch
OFF

0 – 1 V

ON

OFF

For a few seconds after
turning ignition switch OFF

6 – 16 V

13

R

Clutch interlock switch
power supply

Input

ON

Clutch pedal depressed

0 – 1 V

Clutch pedal released

9 – 16 V

14

L

Headlamp LOW (LH)
power supply

Output

Lighting switch OFF

0 – 1 V

Lighting switch 2ND

9 – 16 V

15

LG

Starter relay coil power
supply

Input

0 – 1 V

9 – 16 V

16

P

Headlamp LOW (RH)
power supply

Output

Lighting switch OFF

0 – 1 V

Lighting switch 2ND

9 – 16 V

17

LG

Front wiper motor LOW
power supply

Output

ON

Front wiper switch OFF

0 – 1 V

Front wiper switch LO

9 – 16 V

18

GR

Front wiper motor HIGH
power supply

Output

ON

Front wiper switch OFF

0 – 1 V

Front wiper switch HI

9 – 16 V

19

B

Ground

—

—

—

—

20

BR

ABS actuator and elec-
tric unit (control unit)
power supply

Output

OFF

—

0V

ON or

START

—

9 – 16 V

21

R

Transmission range
switch power supply

Output

OFF or

ACC

0 – 1 V

ON

9 – 16 V

22

P

Illumination power sup-
ply

Output

Lighting switch OFF

0 – 1 V

Lighting switch 1ST

9 – 16 V

23

R

Combination lamp pow-
er supply

Output

Lighting switch OFF

0 – 1 V

Lighting switch 1ST

9 – 16 V

24

W

Daytime light relay 1
power supply

Output

Lighting switch OFF

0 – 1 V

Lighting switch 1ST

9 – 16 V

25

G

Headlamp HIGH (LH)
power supply

Output

Lighting switch other than
HI and PASS

0 – 1 V

Lighting switch HI
Lighting switch PASS

9 – 16 V

Terminal

Wire

color

Circuit

Input/

Output

Ignition

switch

Condition

Value

PCS

IPDM E/R (INTELLIGENT POWER DISTRIBUTION MODULE ENGINE ROOM)

PCS-17

< ECU DIAGNOSIS INFORMATION >

[IPDM E/R]

C

D

E

F

G

H

I

J

K

L

B

A

O

P

N

27

Y

Headlamp HIGH (RH)
power supply

Output

Lighting switch other than
HI and PASS

0 – 1 V

Lighting switch HI
Lighting switch PASS

9 – 16 V

28

V

A/C compressor power
supply

Output

RUN

A/C switch OFF

0 – 1 V

A/C switch ON
(A/C compressor is operat-
ing)

9 – 16 V

29

L/W

Throttle control motor
relay power supply

Output

OFF

More than a few seconds
after turning ignition switch
OFF

0 – 1 V

ON

OFF

For a few seconds after
turning ignition switch OFF

9 – 16 V

32

G/W

Throttle control motor
relay control

Output

ON

→

OFF

0 – 1 V

↓

9 – 16 V

↓

0 – 1 V

ON

0 – 1 V

34

Y

Ignition coil power sup-
ply

Output

OFF or

ACC

0 – 1 V

ON

9 – 16 V

35

BR

NATS antenna amp
power supply

Output

OFF

9 – 16 V

36

SB

Fuel injector power sup-
ply

Output

OFF or

ACC

0 – 1 V

ON

9 – 16 V

39

L

Timing control solenoid
valve power
supply

Output

OFF

More than a few seconds
after turning ignition switch
OFF

0 – 1 V

ON

OFF

For a few seconds after
turning ignition switch OFF

9 – 16 V

40

BR

Transmission range
switch power supply

Input

ON

Select lever in any position
other than P or N

0 – 1 V

Select lever P or N

9 – 16 V

43

GR

Fuel pump relay control

Output

ON

RUN

Approximately 1 second af-
ter turning the ignition
switch ON

0 – 1 V

 ON

Approximately 1 second or
more after turning the igni-
tion switch

9 – 16 V

47

R/W

ECM power supply

Output

OFF

More than a few seconds
after turning ignition switch
OFF

0 – 1 V

ON

OFF

For a few seconds after
turning ignition switch OFF

9 – 16 V

50

P

ECM relay control

Output

OFF

More than a few seconds
after turning ignition switch
OFF

0 – 1 V

ON

OFF

For a few seconds after
turning ignition switch OFF

9 – 16 V

Terminal

Wire

color

Circuit

Input/

Output

Ignition

switch

Condition

Value

PCS-18

< ECU DIAGNOSIS INFORMATION >

[IPDM E/R]

IPDM E/R (INTELLIGENT POWER DISTRIBUTION MODULE ENGINE ROOM)

Fail-safe

INFOID:0000000009567568

CAN COMMUNICATION CONTROL

When CAN communication with ECM and BCM is impossible, IPDM E/R performs fail-safe control. After CAN

communication recovers normally, it also returns to normal control.

If No CAN Communication Is Available With ECM

If No CAN Communication Is Available With BCM

59

Y

Cooling fan relay control Output

Cooling fan OFF or LO op-
erated

9 – 16 V

Cooling fan MID or HI oper-
ated

0 – 1 V

60

B

Ground

—

—

—

—

61

P

CAN-L

Input/

Output

—

—

—

62

L

CAN-H

Input/

Output

—

—

—

64

LG

Hood switch

Input

ON

Hood closed

0 – 1 V

Hood open

9 – 16 V

65

BR

Cooling fan relay power
supply

Output

OFF or

ACC

0 – 1 V

ON

9 – 16 V

69

GR

Daytime light relay 1
control

Output

9 – 16 V

0 – 1 V

71

W

Front fog lamp relay
control

Output

Front fog lamp switch OFF

9 – 16 V

Front fog lamp switch ON

0 – 1 V

73

SB

Horn relay control

Output

Horn is not activated

9 – 16 V

Horn is activated

0 – 1 V

74

V

Front wiper motor stop
position

Input

ON

Front wiper stop position

0 – 1 V

Any position other than front
wiper stop position

9 – 16 V

80

R

PNP switch

Input

ON

Selector Lever in P

0 – 1 V

Selector lever in any posi-
tion other than P

9 – 16 V

81

SB

Push-button ignition
switch

Input

ON

Press the push-button igni-
tion switch

0 – 1 V

Release the push button ig-
nition switch

9 – 16 V

89

B

Ground

—

—

—

—

90

L

Ignition relay power sup-
ply

Input

ON

Ignition switch OFF or ACC

0 – 1 V

Ignition switch ON

9 – 16 V

Terminal

Wire

color

Circuit

Input/

Output

Ignition

switch

Condition

Value

Control part

Fail-safe operation

Cooling fan

• The cooling fan relay turn ON when the ignition switch is turned ON (Cooling fan HI operation)
• The cooling fan relay turn OFF when the ignition switch is turned OFF

A/C compressor

A/C relay OFF
