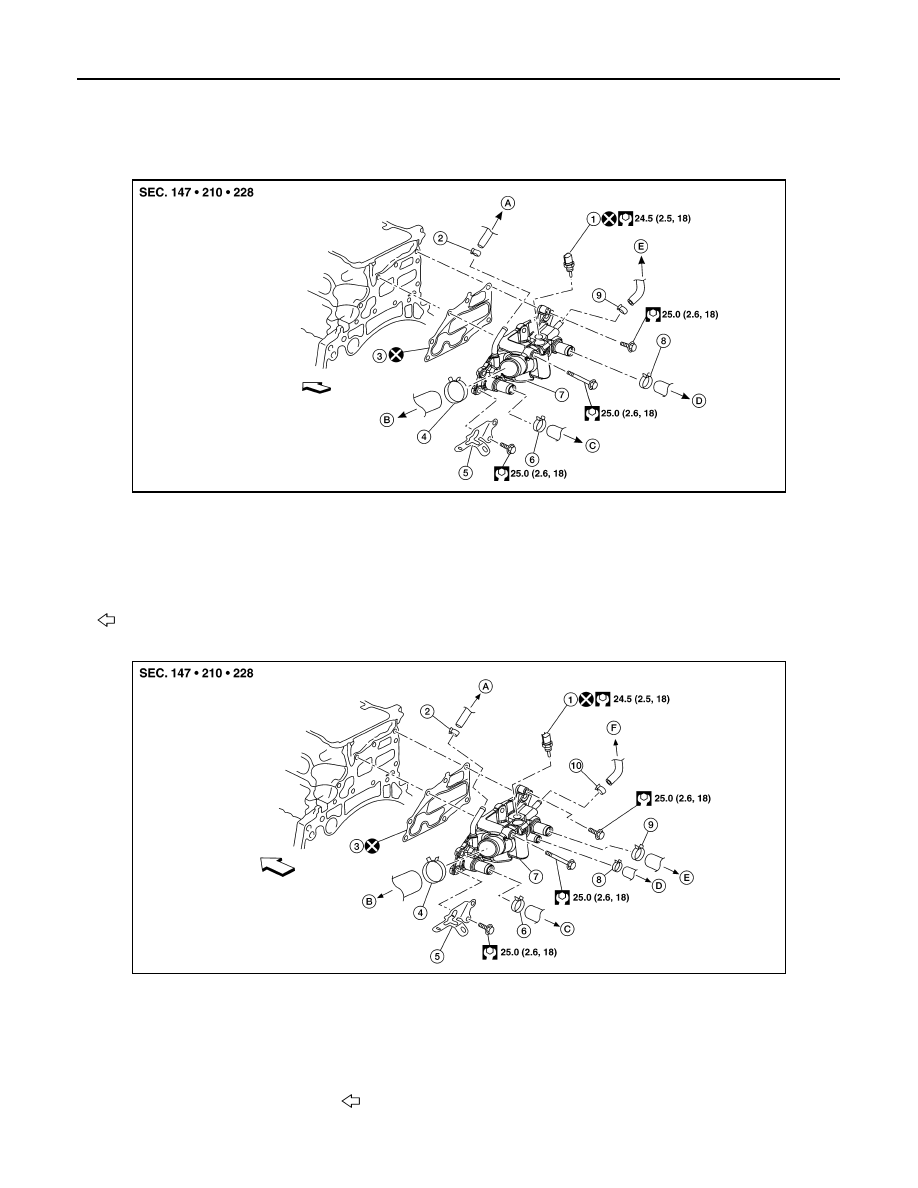

CO-24 < REMOVAL AND INSTALLATION > [HR16DE] WATER OUTLET WATER OUTLET Exploded View INFOID:0000000009444930 M/T model CVT model AWBIA1582ZZ 1. Engine coolant temperature sensor 2. Clamp 3. Gasket 4. Clamp 5. Bracket 6. Clamp 7. Water outlet 8. Clamp 9. Clamp A. From electric throttle control actuator B. To radiator C. From heater core D. To heater core E. To electric throttle control actuator D. To heater core Front AWBIA1583ZZ 1. Engine coolant temperature sensor 2. Clamp 3. Gasket 4. Clamp 5. Bracket 6. Clamp 7. Water outlet 8. Clamp 9. Clamp 10. Clamp A. From electric throttle control actuator B. To radiator C. To heater core / CVT oil warmer D. To CVT oil warmer E. To heater core F. To electric throttle control actuator Front |
