TF-2

PREPARATION

PREPARATION

PFP:00002

Special Service Tools

EDS00117

The actual shapes of Kent-Moore tools may differ from those of special service tools illustrated here.

Tool number
(Kent-Moore No.)
Tool name

Description

KV38108300
(

—

)

Companion flange wrench

Removing companion flange nut
Installing companion flange nut

ST30021000
(J22912-01)
Puller

Removing counter gear front bearing
(Use with ST36710010)
Removing L & H hub
a: 110 mm (4.33 in) dia.
b: 68 mm (2.68 in) dia.

ST30031000
(J22912-01)
Puller

Removing counter gear rear bearing
(Use with ST36710010)
a: 90 mm (3.54 in) dia.
b: 50 mm (1.97 in) dia.

ST33290001
(J34286)
Puller

Removing center case oil seal
Removing rear oil seal
a: 250 mm (9.84 in)
b: 160 mm (6.30 in)

ST33051001
(J22888)
Puller

Removing companion flange
a: 135 mm (5.31 in)
b: 100 mm (3.94 in)
c: 130 mm (5.12 in)

ST30720000
1 (J25273)
2 (J25405)
Drift

1 Installing center case oil seal
2 Installing rear oil seal
a: 77 mm (3.03 in) dia.
b: 55.5 mm (2.185 in) dia.

ST36710010
(

—

)

Drift

Removing counter gear front bearing
(Use with ST30021000)
Removing counter gear rear bearing
(Use with ST30031000)
a: 34.5 mm (1.358 in) dia.

NT771

NT411

NT411

NT414

NT657

NT658

NT063

PREPARATION

TF-3

C

E

F

G

H

I

J

K

L

M

A

B

TF

ST33061000
(J8107-2)
Drift

Removing main gear bearing
a: 28.5 mm (1.122 in) dia.
b: 38 mm (1.50 in) dia.

ST30613000
1 (J25742-3)
2 (J34339)
Drift

1 Installing main gear bearing
2 Installing front case cover oil seal
a: 72 mm (2.83 in) dia.
b: 48 mm (1.89 in) dia.

(J35864)
Drift

Installing shift shaft oil seal
a: 26 mm (1.02 in) dia.
b: 20 mm (0.79 in) dia.
c: 150 mm (5.91 in)

(J26092)
Drift

Seating counter gear assembly
a: 44.5 mm (1.752 in) dia.
b: 38.5 mm (1.516 in) dia.

(J34291)
Shim setting gauge set

Selecting counter gear rear bearing shim

(J34291-20)
Plunger-shim setting gauge

Selecting counter gear rear bearing shim

Tool number
(Kent-Moore No.)
Tool name

Description

NT116

NT073

NT117

NT065

NT101

NT118

TF-4

PREPARATION

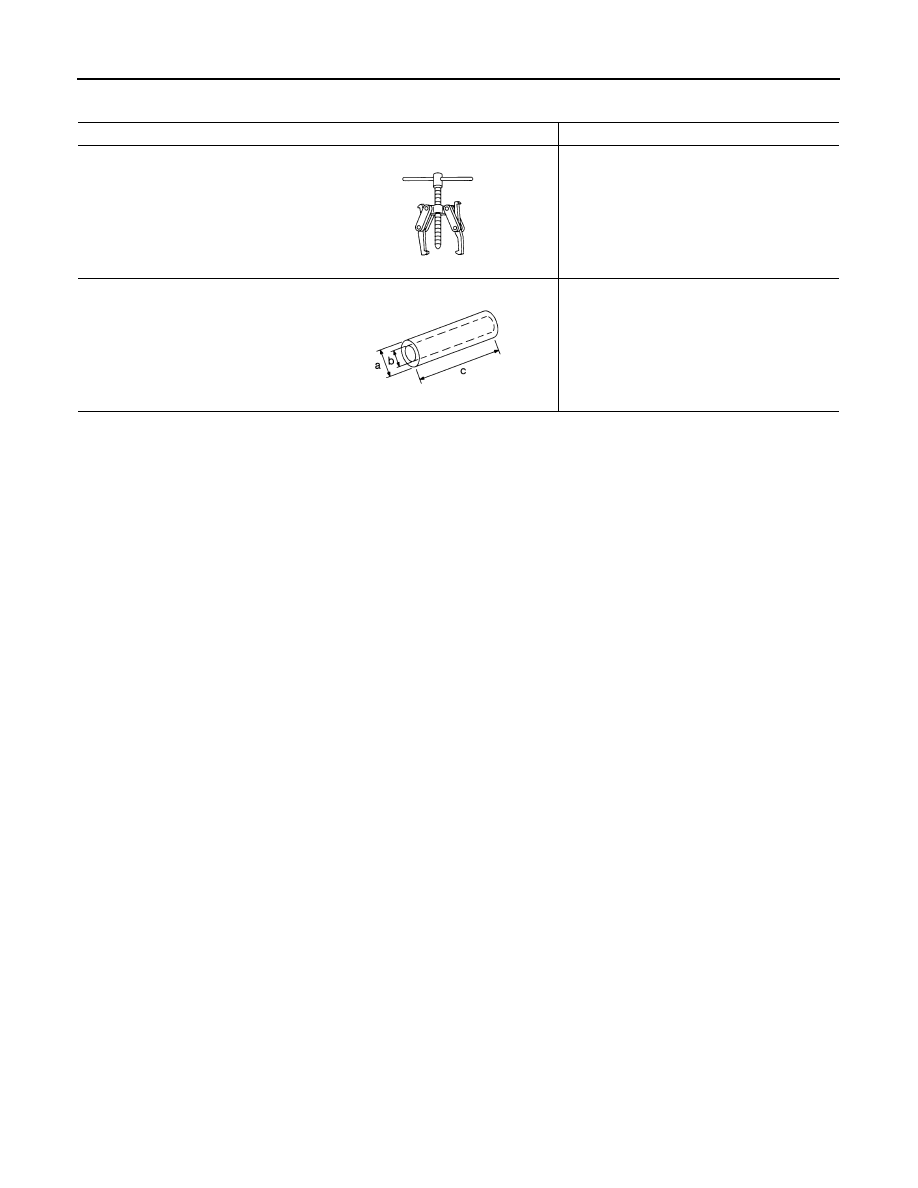

Commercial Service Tools

EDS00118

The actual shapes of Kent-Moore tools may differ from those of special service tools illustrated here.

Tool name

Description

Puller

Removing front drive shaft front bearing
Removing front drive shaft rear bearing
Removing main gear bearing

Drift

1 Installing mainshaft rear bearing
2 Installing L & H hub
1 a: 50 mm (1.97 in) dia.

b: 42 mm (1.65 in) dia.
c: 180 mm (7.09 in)

2 a: 60 mm (2.36 in) dia.

b: 50 mm (1.97 in) dia.
c: 60 mm (2.36 in)

NT077

NT117

NOISE, VIBRATION, AND HARSHNESS (NVH) TROUBLESHOOTING

TF-5

C

E

F

G

H

I

J

K

L

M

A

B

TF

NOISE, VIBRATION, AND HARSHNESS (NVH) TROUBLESHOOTING

PFP:00003

NVH Troubleshooting Chart

EDS00119

Use the chart below to help you find the cause of the symptom. The numbers indicate the order of inspection.
If necessary, repair or replace these parts.

Transfer Case Diagnostic Table

Reference page

MA

-3

8

, "

C

h

ecki

ng

 T

ran

sf

er

 Fl

ui

d

"

TF-

13

TF-

13

,

TF

-8

TF

-1

3

,

TF-

1

5

TF

-1

5

,

TF-

3

8

TF

-1

4

,

TF-

2

9

SUSPECTED PARTS
(Possible cause)

FL

UID (L

e

v

e

l

lo

w)

FL

UI

D (W

ro

n

g

)

FLU

ID

 (

L

e

v

el

 t

o

o

 hi

gh

)

LIQUI

D

 GASKET (

D

a

m

a

ged)

O

IL

 S

EAL (

W

o

rn or

 d

a

m

aged

)

CHECK S

P

RI

NG

AND CHECK

BAL

L

 (W

o

rn

 d

a

m

a

g

e

d

)

SHIFT FORK

(W

o

rn)

G

EAR

 (

W

o

rn or

 d

a

m

aged

)

Be

ar

in

g

 (

W

or

n or

 dam

a

ged)

BAU

L

K

 R

IN

G

 (

W

or

n

or

 da

m

a

ged)

SH

IFTI

N

G

 I

N

SER

T (

D

am

ag

ed)

Symptom

Noise

1

2

3

3

Fluid leakage

3

1

2

2

Hard to shift or will not shift

1

1

2

2

Jumps out of gear

1

2

2

Symptom

Possible cause

Service Information

Dark oil and/or small
debris in the oil.

When checking or changing the
oil; oil level may be okay, but the
oil color is dark and small metallic
debris are on the drain plug.

No repair needed.

The transfer case oil (Nissan-Matic-D) may turn dark in color after the
vehicle accumulates miles or after operating at high temperatures.

Small metal debris are residual material from the transfer case com-
ponents. This is normal.

Difficult, or no shift from
4H into 2H.

Differences in the front and rear
ties size (circumference); caused
by tire wear or excessive load on
the rear of the vehicle.

Inspect the tires for different sizes.

All tires must be the same "height" and "distance around" (circumfer-
ence).

If there are differences in the size, or if one or more tires are exces-
sively worn when compared to the other tires, make corrections as
needed so all of the tires are the same size (circumference) before
evaluating the transfer case operation.

*Size = tire height and circumference (distance "around").
