Nissan Silvia. Manual - part 332

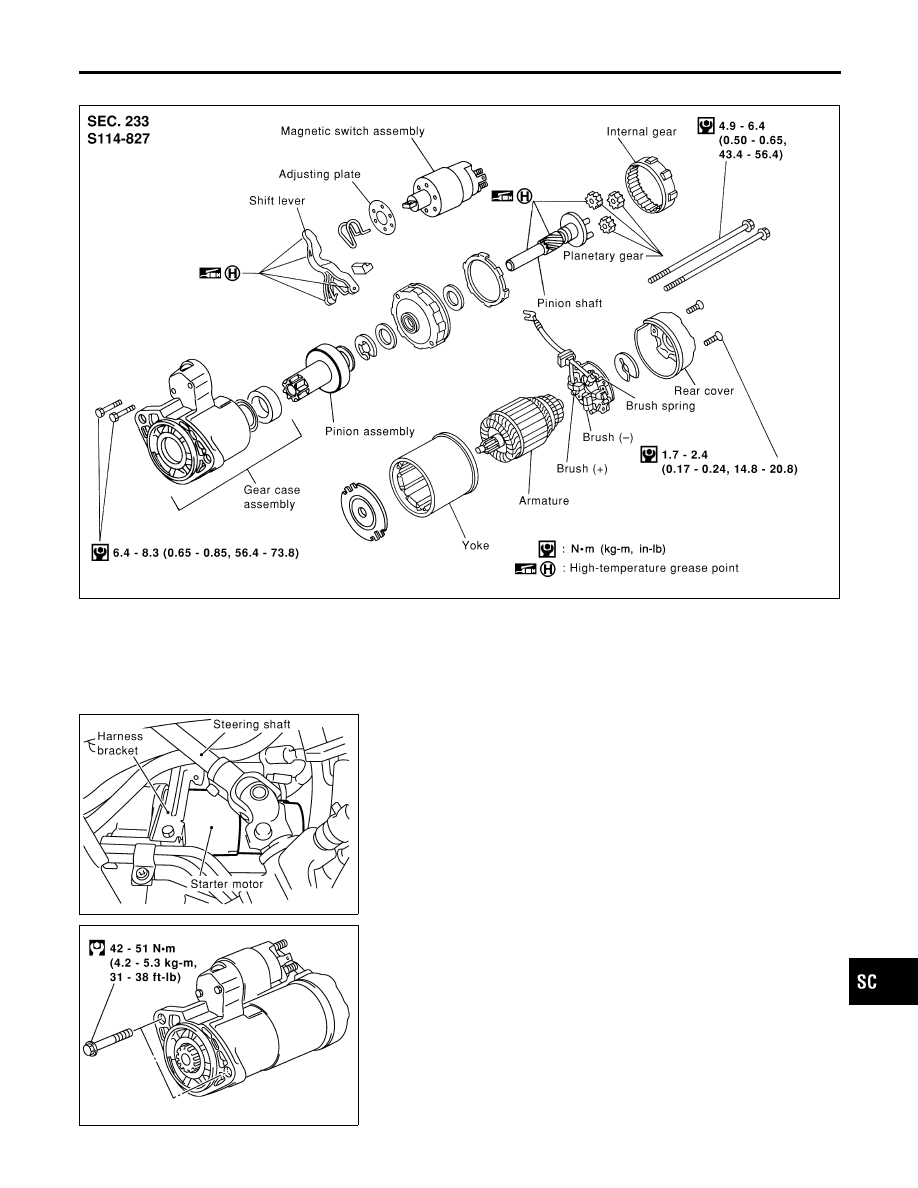

Construction

NMSC0006

MEL462N

MEL463N

Removal and Installation

NMSC0007

REMOVAL

NMSC0007S01

1.

Remove harness bracket from transmission harness.

2.

Disconnect starter harness.

3.

Remove starter bolts (two).

4.

Remove starter.

MEL464N

INSTALLATION

NMSC0007S02

To install, reverse the removal procedure.

GI

MA

EM

LC

EC

FE

CL

MT

AT

PD

AX

SU

BR

ST

RS

BT

HA

EL

IDX

STARTING SYSTEM

Construction

SC-15

SEL555E

Inspection

NMSC0019

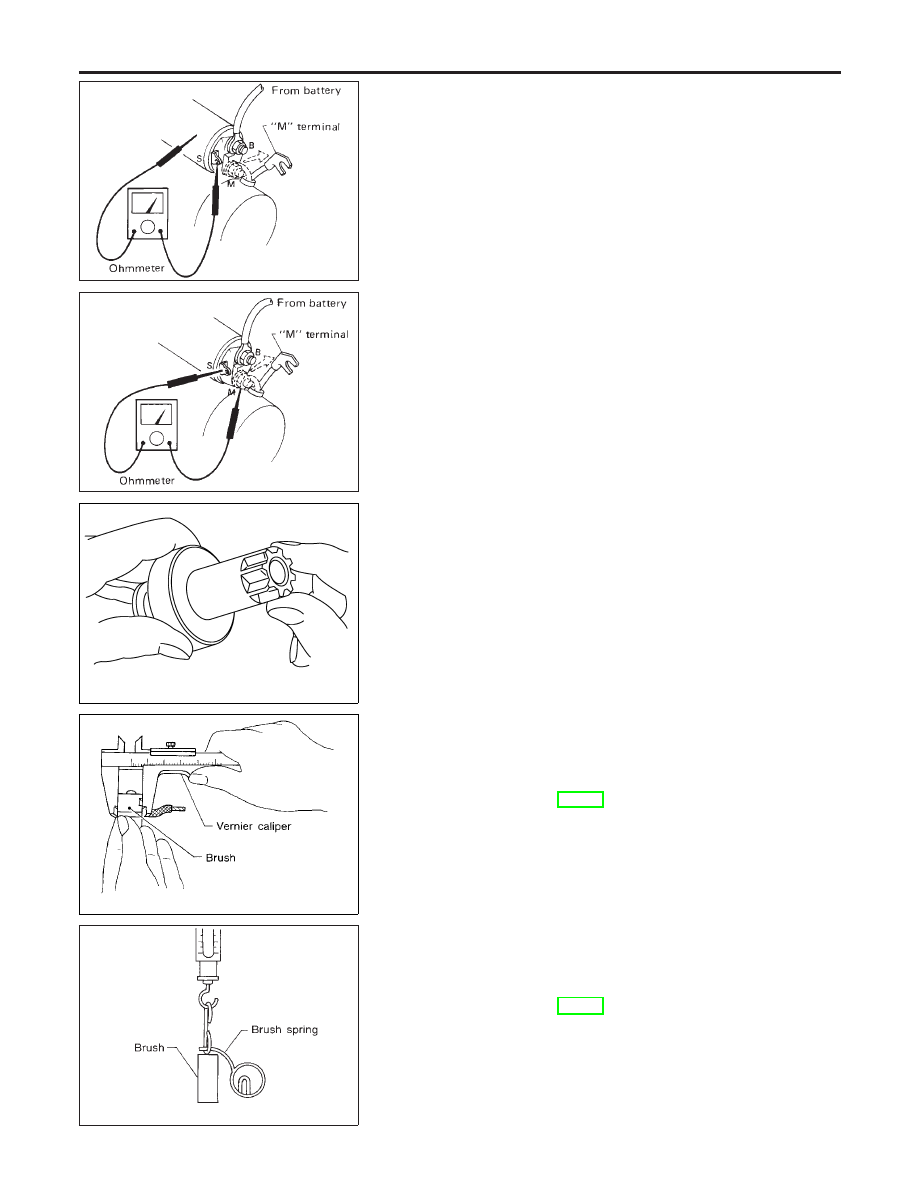

MAGNETIC SWITCH CHECK

NMSC0019S01

I

Before starting to check, disconnect battery ground cable.

I

Disconnect “M” terminal of starter motor.

1.

Continuity test (between “S” terminal and switch body).

I

No continuity ... Replace.

SEL556E

2.

Continuity test (between “S” terminal and “M” terminal).

I

No continuity ... Replace.

MEL465N

PINION/CLUTCH CHECK

NMSC0019S02

1.

Inspect pinion teeth.

I

Replace pinion if teeth are worn or damaged. (Also check
condition of ring gear teeth.)

2.

Inspect reduction gear teeth (If equipped).

I

Replace reduction gear if teeth are worn or damaged. (Also
check condition of armature shaft gear teeth.)

3.

Check to see if pinion locks in one direction and rotates
smoothly in the opposite direction.

I

If it locks or rotates in both directions, or unusual resistance is
evident. ... Replace.

SEL014Z

BRUSH CHECK

NMSC0019S03

Brush

NMSC0019S0301

Check wear of brush.

Wear limit length:

Refer to SDS (SC-25).

I

Excessive wear ... Replace.

SEL015Z

Brush Spring Check

NMSC0019S0302

Check brush spring pressure with brush spring detached from
brush.

Spring pressure (with new brush):

Refer to SDS (SC-25).

I

Not within the specified values ... Replace.

STARTING SYSTEM

Inspection

SC-16

SEL568B

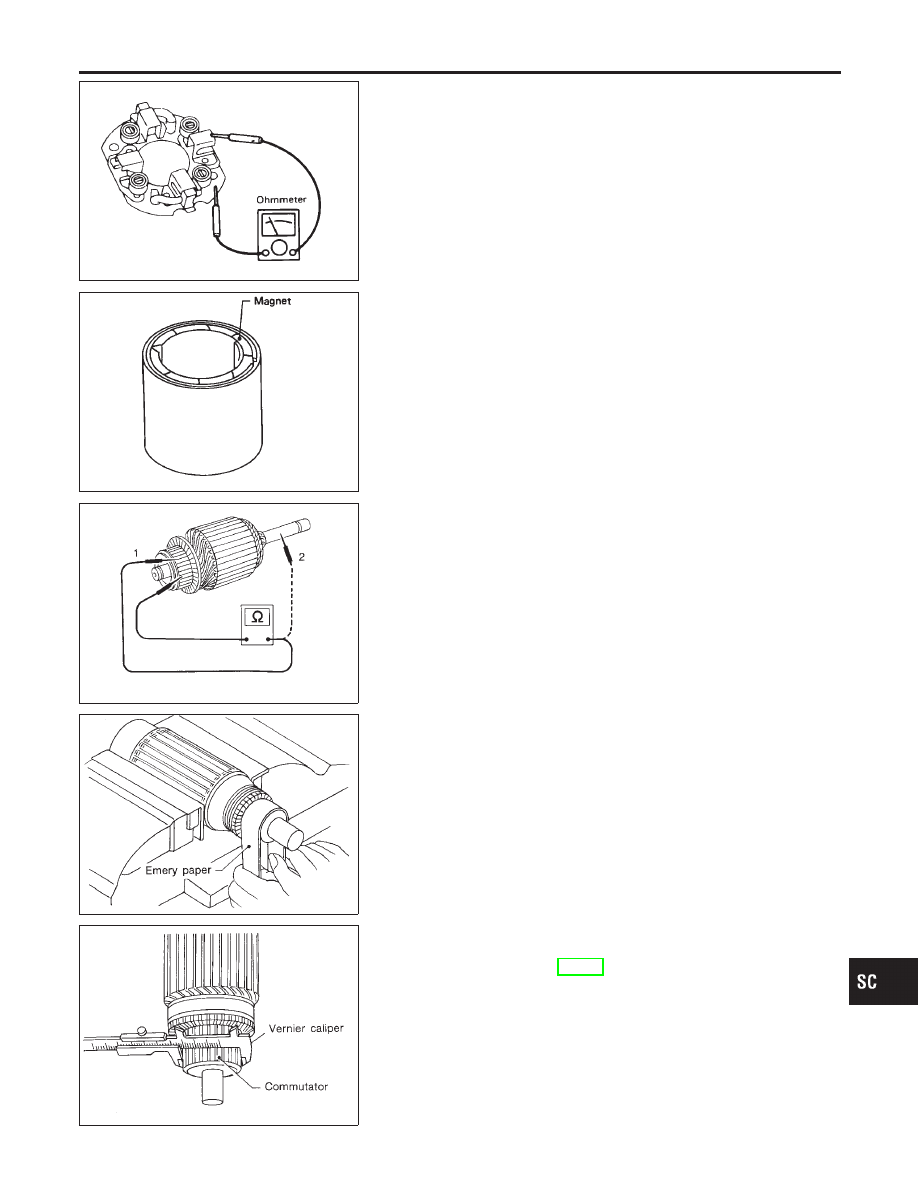

Brush Holder

NMSC0019S0303

1.

Perform insulation test between brush holder (positive side)
and its base (negative side).

I

Continuity exists. ... Replace.

2.

Check brush to see if it moves smoothly.

I

If brush holder is bent, replace it; if sliding surface is dirty,
clean.

SEL305H

YOKE CHECK

NMSC0019S04

Magnet is secured to yoke by bonding agent. Check magnet to see
that it is secured to yoke and for any cracks. Replace malfunction-
ing parts as an assembly.

CAUTION:

Do not clamp yoke in a vice or strike it with a hammer.

SEL019Z

ARMATURE CHECK

NMSC0019S05

1.

Continuity test (between two segments side by side).

I

No continuity ... Replace.

2.

Insulation test (between each commutator bar and shaft).

I

Continuity exists. ... Replace.

SEL020Z

3.

Check commutator surface.

I

Rough ... Sand lightly with No. 500 - 600 emery paper.

SEL021Z

4.

Check diameter of commutator.

Commutator minimum diameter:

Refer to SDS (SC-25).

I

Less than specified value ... Replace.

GI

MA

EM

LC

EC

FE

CL

MT

AT

PD

AX

SU

BR

ST

RS

BT

HA

EL

IDX

STARTING SYSTEM

Inspection (Cont’d)

SC-17

SEL022Z

5.

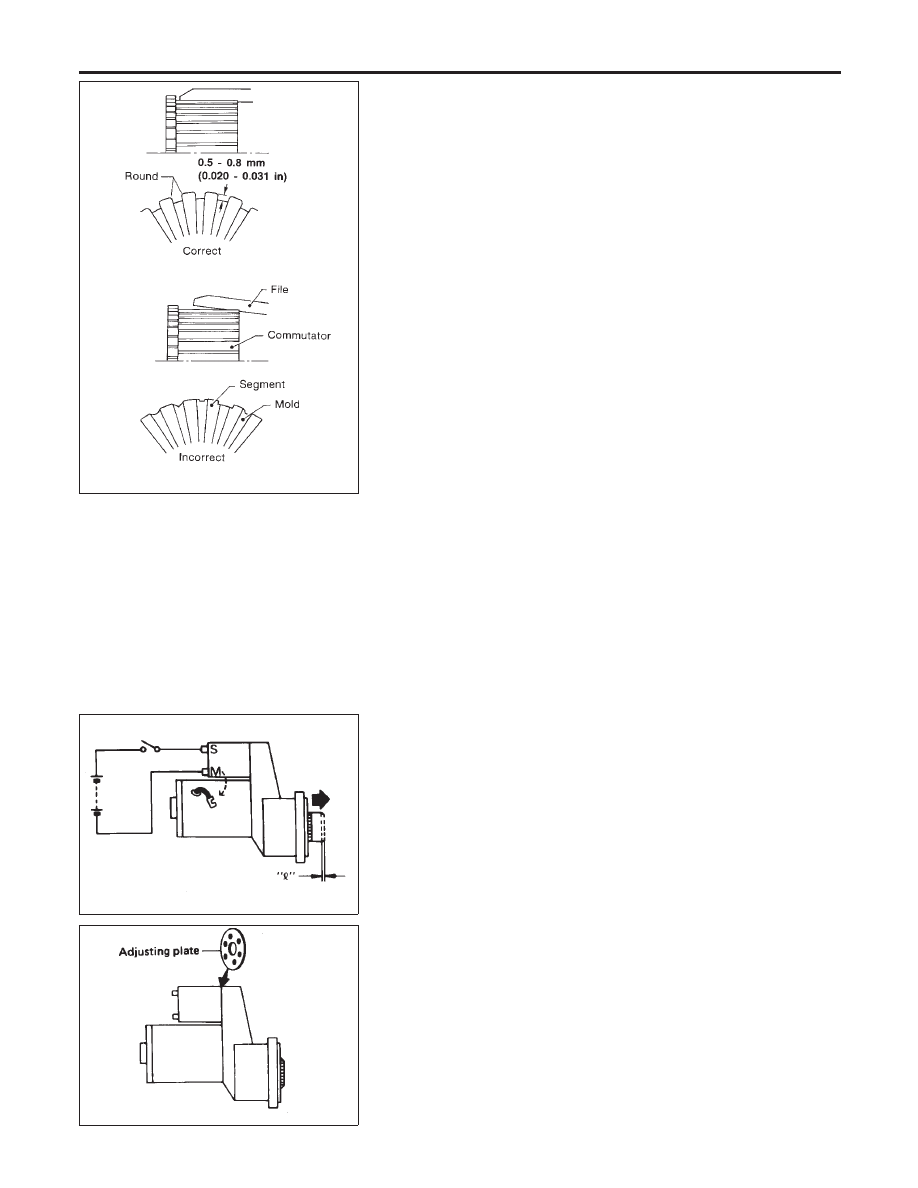

Check depth of insulating mold from commutator surface.

I

Less than 0.2 mm (0.008 in) ... Undercut to 0.5 to 0.8 mm
(0.020 to 0.031 in)

Assembly

NMSC0020

Apply high-temperature grease to lubricate the bearing, gears and
frictional surface when assembling the starter.
Carefully observe the following instructions.

SEL497D

PINION PROTRUSION LENGTH ADJUSTMENT

NMSC0020S01

Reduction Gear Type

NMSC0020S0101

Compare movement “



” in height of pinion when it is pushed out

with magnetic switch energized and when it is pulled out by hand
until it touches stopper.

Movement “



”:

Refer to SDS.

SEL573B

I

Not in the specified value ... Adjust by adjusting plate.

STARTING SYSTEM

Inspection (Cont’d)

SC-18
