How to Handle Battery

NMSC0003

CAUTION:

If it becomes necessary to start the engine with a booster
battery and jumper cables,
1)

Use a 12-volt booster battery.

2)

After connecting battery cables, ensure that they are
tightly clamped to battery terminals for good contact.

3)

Never add distilled water through the hole used to check
specific gravity.

MEL040F

METHODS OF PREVENTING OVER-DISCHARGE

NMSC0003S01

The following precautions must be taken to prevent over-discharg-
ing a battery.

I

The battery surface (particularly its top) should always be kept
clean and dry.

I

The terminal connections should be clean and tight.

I

At every routine maintenance, check the electrolyte level.
This also applies to batteries designated as “low maintenance”
and “maintenance-free”.

MEL041F

I

When the vehicle is not going to be used over a long period of
time, disconnect the negative battery terminal.

MEL042F

I

Check the charge condition of the battery.
Periodically check the specific gravity of the electrolyte. Keep
a close check on charge condition to prevent over-discharge.

CHECKING ELECTROLYTE LEVEL

NMSC0003S02

WARNING:

Do not allow battery fluid to come in contact with skin, eyes,
fabrics, or painted surfaces. After touching a battery, do not
touch or rub your eyes until you have thoroughly washed your
hands. If acid contacts eyes, skin or clothing, immediately
flush with water for 15 minutes and seek medical attention.

GI

MA

EM

LC

EC

FE

CL

MT

AT

PD

AX

SU

BR

ST

RS

BT

HA

EL

IDX

BATTERY

How to Handle Battery

SC-3

MEL043F

I

Remove the cell plug using a suitable tool.

I

Add distilled water up to the MAX level.

SEL709E

Sulphation

NMSC0003S0201

A battery will be completely discharged if it is left unattended
for a long time and the specific gravity will become less than
1.100. This may result in sulphation on the cell plates.
To determine if a battery has been “sulphated”, note its volt-
age and current when charging it. As shown in the figure, less
current and higher voltage are observed in the initial stage of
charging sulphated batteries.
A sulphated battery may sometimes be brought back into ser-
vice by means of a long, slow charge, 12 hours or more, fol-
lowed by a battery capacity test.

MEL042FA

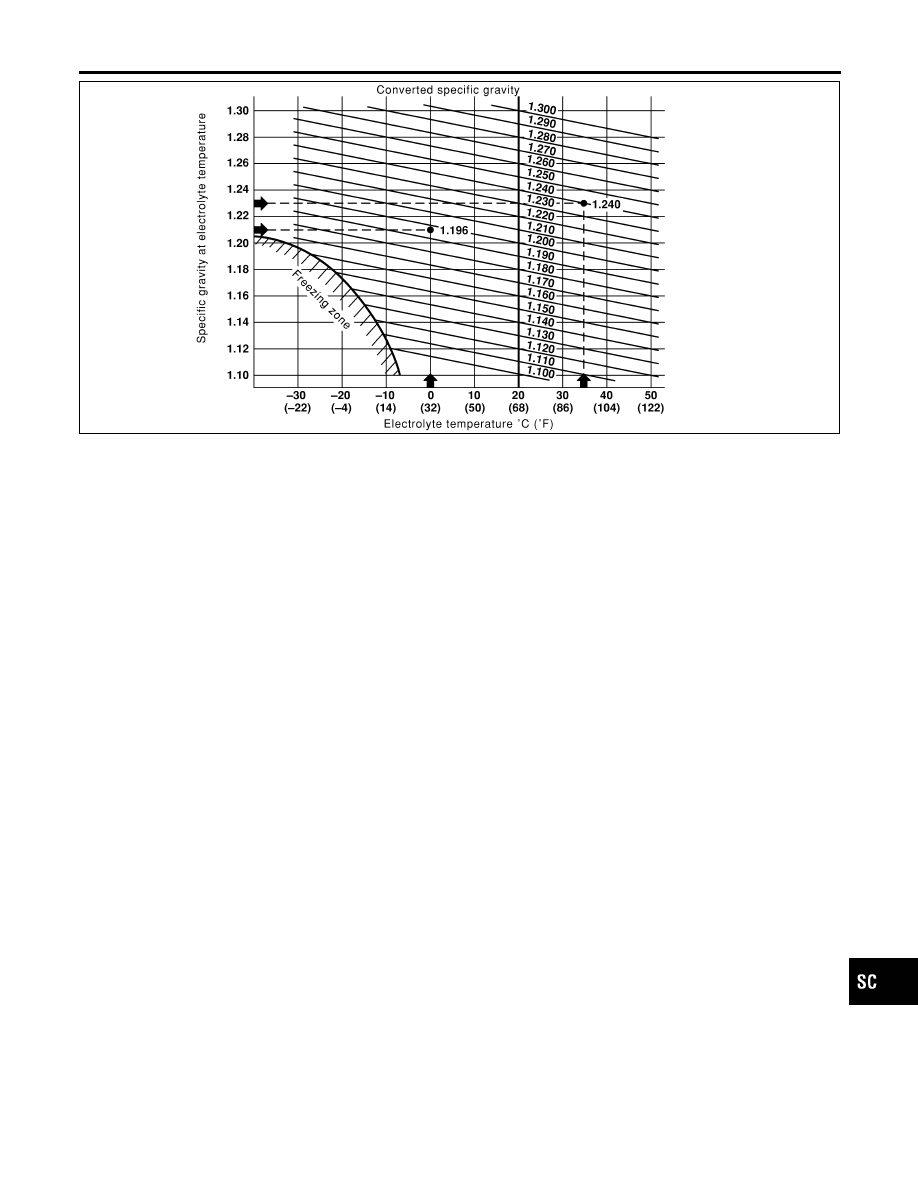

SPECIFIC GRAVITY CHECK

NMSC0003S03

1.

Read hydrometer and thermometer indications at eye level.

2.

Convert into specific gravity at 20°C (68°F).

Example:

I

When electrolyte temperature is 35°C (95°F) and specific grav-
ity of electrolyte is 1.230, converted specific gravity at 20°C
(68°F) is 1.240.

I

When electrolyte temperature is 0°C (32°F) and specific grav-
ity of electrolyte is 1.210, converted specific gravity at 20°C
(68°F) is 1.196.

BATTERY

How to Handle Battery (Cont’d)

SC-4

SEL007Z

GI

MA

EM

LC

EC

FE

CL

MT

AT

PD

AX

SU

BR

ST

RS

BT

HA

EL

IDX

BATTERY

How to Handle Battery (Cont’d)

SC-5

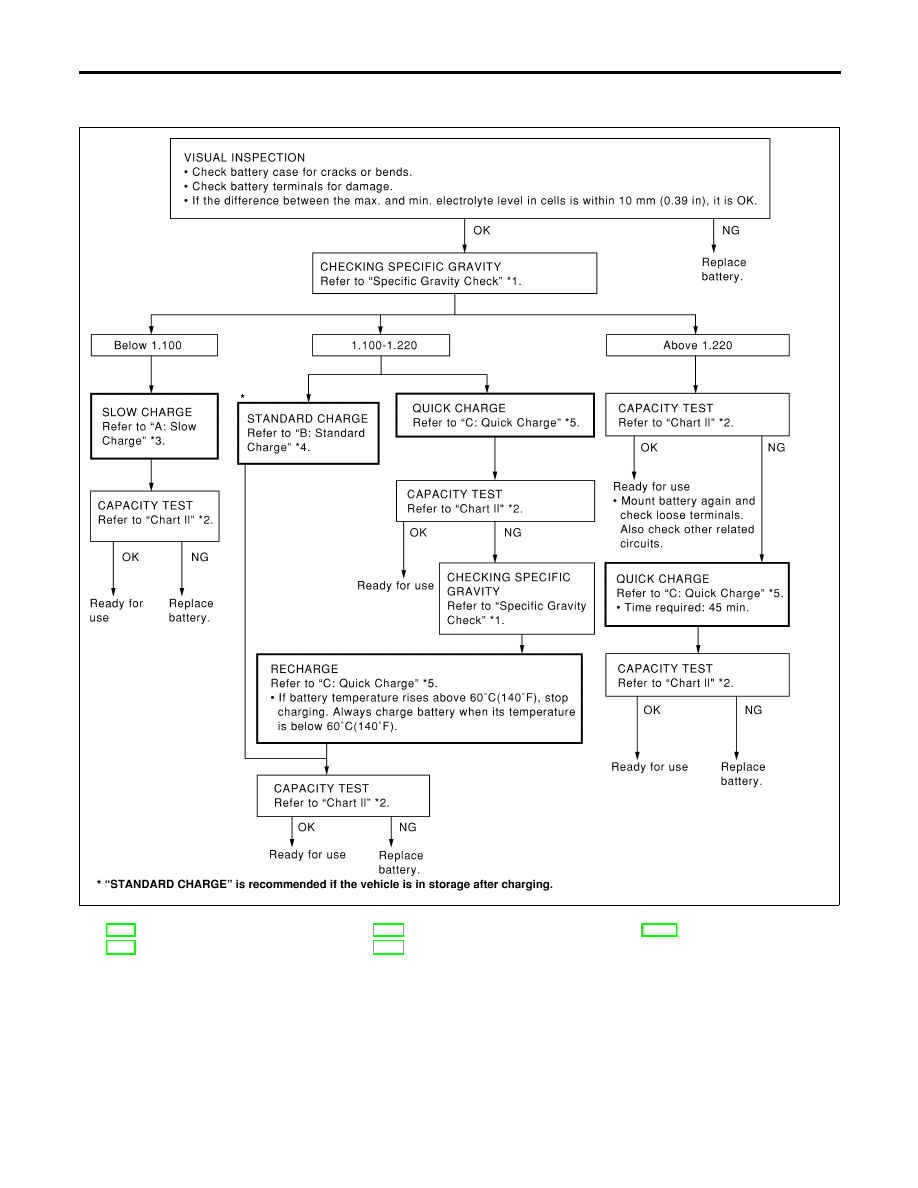

Battery Test and Charging Chart

NMSC0017

CHART I

NMSC0017S01

SEL754W

*1: SC-4
*2: SC-7

*3: SC-8
*4: SC-9

*5: SC-11

BATTERY

Battery Test and Charging Chart

SC-6
