Nissan Silvia. Manual - part 327

Trouble Diagnoses: “AIR BAG” Warning Lamp
Does Not Turn On

=NMRS0031

DIAGNOSTIC PROCEDURE 10

NMRS0031S01

1

CHECK “AIR BAG” WARNING LAMP FUSE

Is meter fuse OK?

SRS932

OK or NG

OK

©

GO TO 3.

NG

©

GO TO 2.

2

CHECK “AIR BAG” WARNING LAMP FUSE AGAIN

Replace meter fuse and turn ignition switch ON.

Is meter fuse blown again?

Yes

©

Repair main harness.

No

©

INSPECTION END

3

CHECK “AIR BAG” WARNING LAMP LED

Is “AIR BAG” warning lamp LED OK?

OK or NG

OK

©

GO TO 4.

NG

©

Replace “AIR BAG” warning lamp LED.

4

CHECK HARNESS CONNECTION

Disconnect diagnosis sensor unit connector and turn ignition switch ON.

I

“AIR BAG” warning lamp should be turned on.

OK or NG

OK

©

Replace diagnosis sensor unit.

NG

©

Check the ground circuit of “AIR BAG” warning lamp.

GI

MA

EM

LC

EC

FE

CL

MT

AT

PD

AX

SU

BR

ST

BT

HA

SC

EL

IDX

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

Trouble Diagnoses: “AIR BAG” Warning Lamp Does Not Turn On

RS-43

Trouble Diagnoses: SRS Does Not Enter
Diagnosis Mode Using Door Switch

=NMRS0032

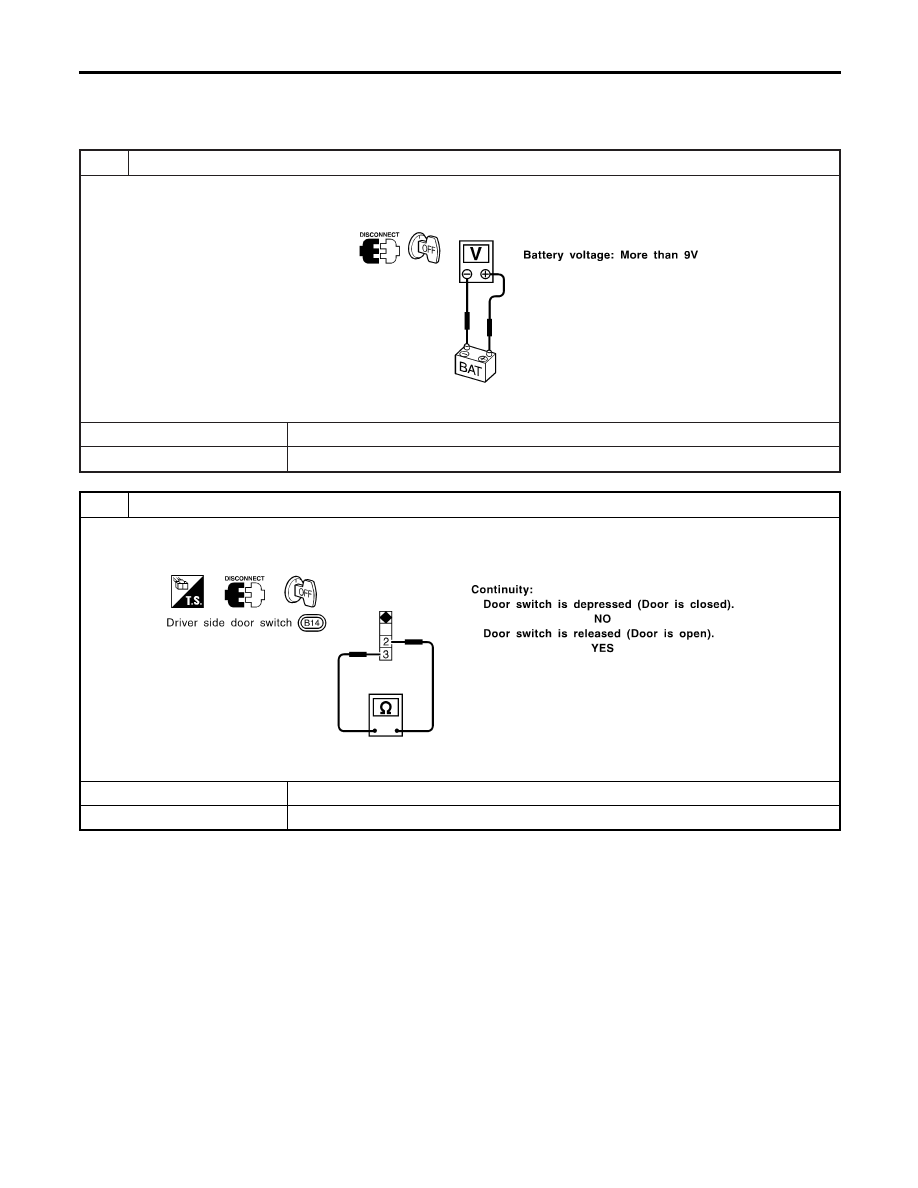

DIAGNOSTIC PROCEDURE 11

NMRS0032S01

1

CHECK BATTERY VOLTAGE

Disconnect both battery cables and check battery voltage using circuit tester.

SRS720

OK or NG

OK

©

GO TO 2.

NG

©

Charge battery.

2

CHECK FRONT LH DOOR SWITCH

Remove front RH door switch and check continuity between driver’s door switch connector terminals 2 and 3 under follow-
ing conditions.

SRS721-A

OK or NG

OK

©

GO TO 3.

NG

©

Replace front RH door switch.

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

Trouble Diagnoses: SRS Does Not Enter Diagnosis Mode Using Door Switch

RS-44

3

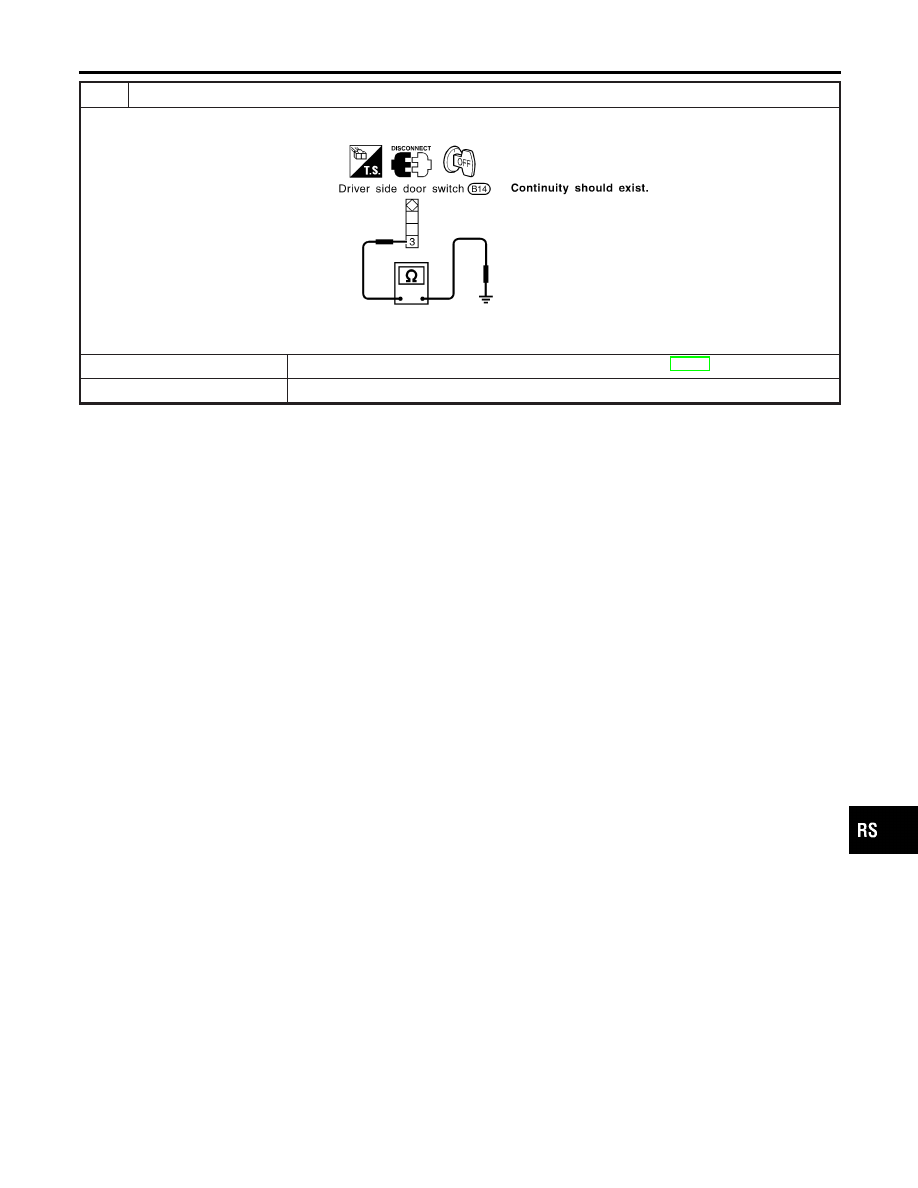

CHECK GROUND CIRCUIT FOR FRONT LH DOOR SWITCH

Check harness continuity between front RH door switch connector terminal 3 and body ground.

SRS722-A

OK or NG

OK

©

Replace diagnosis sensor unit. Go to “SRS Operation Check” (RS-28).

NG

©

Replace or repair harness.

GI

MA

EM

LC

EC

FE

CL

MT

AT

PD

AX

SU

BR

ST

BT

HA

SC

EL

IDX

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

Trouble Diagnoses: SRS Does Not Enter Diagnosis Mode Using Door Switch (Cont’d)

RS-45

Collision Diagnosis

=NMRS0042

To repair the SRS, perform the following steps.
When SRS is activated in a collision:
1) Replace the diagnosis sensor unit.
2) Remove the air bag modules.
3) Check the SRS components using the table shown below:

I

Replace any SRS components showing visible signs of damage (dents, cracks and deformation).

4) Install new air bag modules.
5) Conduct self-diagnosis using CONSULT-II or “AIR BAG” warning lamp. Refer to “SRS Operation Check”

for details (RS-28). Ensure entire SRS operates properly.

When SRS is not activated in a collision:
1) Check the SRS components using the table shown below:

I

Replace any SRS components showing visible signs of damage (dents, cracks and deformation).

2) Conduct self-diagnosis using CONSULT-II or “AIR BAG” warning lamp. Refer to “SRS Operation Check”

for details (RS-28). Ensure entire SRS operates properly.

SRS INSPECTION

NMRS0042S09

Part

SRS is activated

SRS is NOT activated

Air bag module (driver
and front passenger
side)

REPLACE
Install with new hex
bolts or special bolts
coated with bonding
agent.

1. Remove air bag module. Check harness cover and connectors for damage,

terminals for deformities, and harness for binding.

2.
a. Install driver air bag module into the steering wheel to check fit and alignment

with the wheel.

b. Install passenger air bag module into the instrument panel to check fit with the

instrument panel.

3. No damage found, reinstall with new hex bolts or bolts coated with bonding

agent.

4. If damaged—REPLACE. Install air bag modules with new special bolts coated

with bonding agent. Air bag must be deployed before discarding.

Diagnosis sensor unit

REPLACE
Install with new bolts
coated with bonding
agent.

1. Check case for dents, cracks or deformities.
2. Check connectors for damage, and terminals for deformities.
3. If no damage is found, reinstall with new special bolts and ground bolt coated

with bonding agent.

4. If damaged—REPLACE. Install diagnosis sensor unit with new special bolts

and ground bolt coated with bonding agent.

Steering wheel

1. Visually check steering wheel for deformities.
2. Check harness (built into steering wheel) and connectors for damage, and terminals for deformities.
3. Install driver air bag module to check fit or alignment with steering wheel.
4. Check steering wheel for excessive free play.
5. If no damage is found, reinstall with bolts.
6. If damaged—REPLACE.

Spiral cable

1. Visually check spiral cable and combination switch for damage.
2. Check connectors and protective tape for damage.
3. Check steering wheel for noise, binding or heavy operation.
4. If no damage is found, reinstall with bolts.
5. If damaged—REPLACE.

Harness and Connec-
tors

1. Check connectors for poor connection, damage, and terminals for deformities.
2. Check harness for binding, chafing, cuts, or deformities.
3. If no damage is found, reinstall the harness and connectors.
4. Damaged—REPLACE damaged section of harness. Do not attempt to repair, splice or modify any SRS

harness.

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

Collision Diagnosis

RS-46
