10. Touch “PRINT”.
11. Compare diagnostic codes to “Intermittent Malfunction Diag-

nostic Code Chart”, page RS-35.

12. Touch “BACK” key of CONSULT-II until “SELECT SYSTEM”

appears.

13. Turn ignition switch “OFF”, then turn off and disconnect

CONSULT-II, and disconnect both battery cables.

14. Repair the system as outlined by the “Repair order” in “Inter-

mittent Malfunction Diagnostic Code Chart”, that corresponds
to the self-diagnostic result. For replacement procedure of
component parts, refer to RS-10.

15. Go to DIAGNOSTIC PROCEDURE 3, page RS-31, for final

checking.

Intermittent Malfunction Diagnostic Code Chart (“SELF-
DIAG [PAST]” or “TROUBLE DIAG RECORD”)

NMRS0028S0401

Diagnostic item

Explanation

Repair order

NO DTC IS
DETECTED.

I

No malfunction is detected.

I

Go to DIAGNOSTIC PROCE-
DURE 3 (RS-31).

AIRBAG MODULE
[OPEN]

I

Driver air bag module circuit is open. (including the spiral
cable)

1. Visually check the wiring harness

connection.

2. Replace the harness if it has vis-

ible damage.

3. If the harness check result is OK,

replace driver air bag module
(Before disposal of it, it must be
deployed.), diagnosis sensor unit
and spiral cable.

AIRBAG MODULE
[VB-SHORT]

I

Driver air bag module circuit is shorted to some power supply
circuit. (including the spiral cable)

AIRBAG MODULE
[GND-SHORT]

I

Driver air bag module circuit is shorted to ground. (including
the spiral cable)

AIRBAG MODULE
[SHORT]

I

Driver air bag module circuits are shorted to each other.

ASSIST A/B MODULE
[VB-SHORT]

I

Front passenger air bag module circuit is shorted to some
power supply circuit.

1. Visually check the wiring harness

connection.

2. Replace the harness if it has vis-

ible damage.

3. If the harness check result is OK,

replace front air bag module
(Before disposal of it, it must be
deployed.), and diagnosis sensor
unit.

ASSIST A/B MODULE
[OPEN]

I

Front passenger air bag module circuit is open.

ASSIST A/B MODULE
[GND-SHORT]

I

Front passenger air bag module circuit is shorted to ground.

ASSIST A/B MODULE
[SHORT]

I

Front passenger air bag module circuits are shorted to each
other.

CONTROL UNIT

I

Diagnosis sensor unit is malfunctioning.

1. Visually check the wiring harness

connection.

2. Replace the harness if it has vis-

ible damage.

3. If the harness check is OK,

replace the diagnosis sensor unit.

* Follow the procedures in numerical order when repairing malfunctioning parts, then make the final system check.

GI

MA

EM

LC

EC

FE

CL

MT

AT

PD

AX

SU

BR

ST

BT

HA

SC

EL

IDX

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

Trouble Diagnoses with CONSULT-II (Cont’d)

RS-35

SRS244

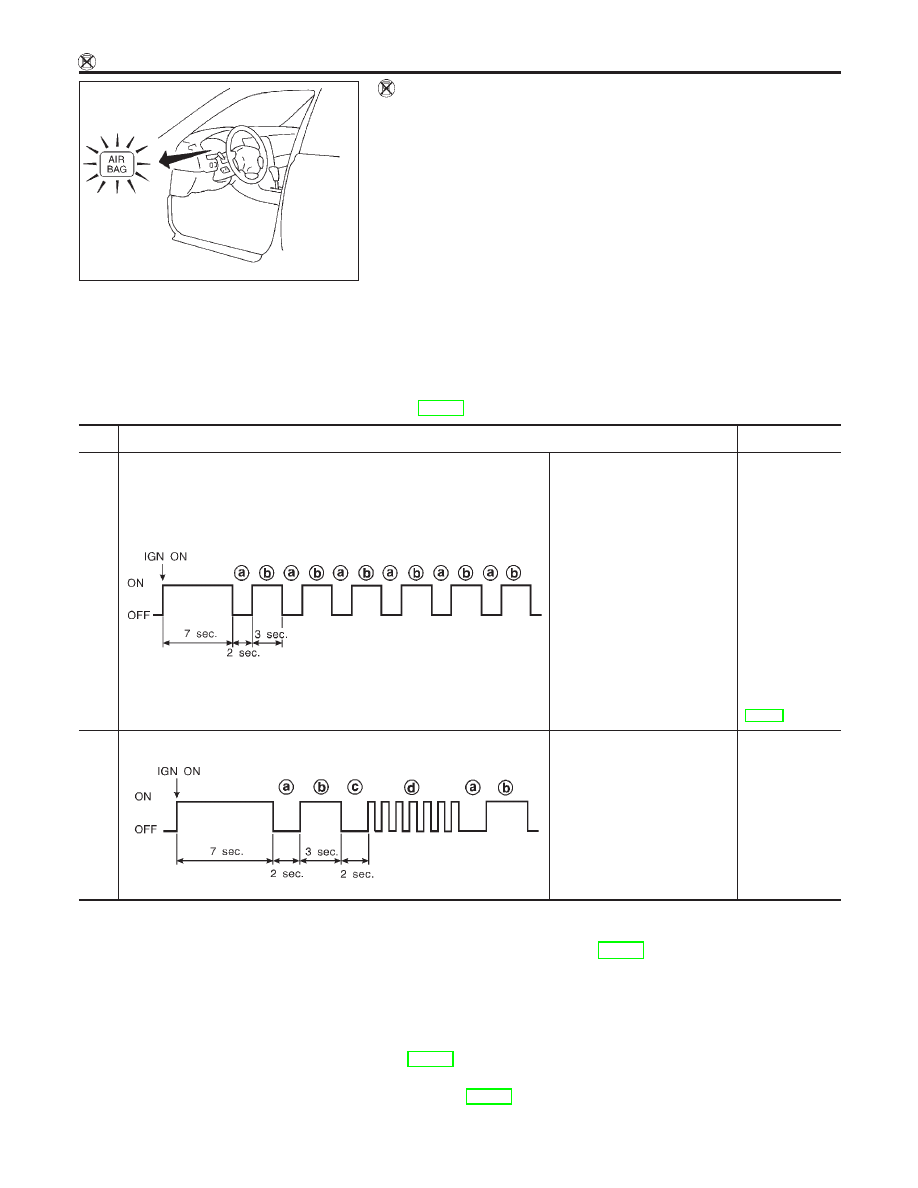

Trouble Diagnoses without CONSULT-II

=NMRS0029

DIAGNOSTIC PROCEDURE 6

NMRS0029S01

Inspecting SRS malfunctioning parts by using “AIR BAG”
warning lamp — Diagnosis mode
NOTE:
SRS will not enter Diagnosis mode if no malfunction is detected in
User mode.
1.

Open driver’s door.

2.

Turn ignition switch from “OFF” to “ON”.

3.

Press driver’s door switch at least 5 times within 7 seconds
after turning ignition switch “ON”.
SRS is now in Diagnosis mode.

4.

“AIR BAG” warning lamp operates in Diagnosis mode as fol-
lows:

NOTE:
If SRS does not enter Diagnosis mode even though malfunction is
detected in User mode, go to DIAGNOSTIC PROCEDURE 11,
page RS-44.

No.

“AIR BAG” warning lamp flash pattern — Diagnosis mode —

SRS condition

1

SRS333

a through b are repeated.

I

Diagnosis
results (pre-
viously
stored in the
memory)
might not be
erased after
repair.

I

Intermittent
malfunction
has been
detected in
the past.

Go to DIAG-
NOSTIC PRO-
CEDURE 8
(RS-40).

2

SRS341

a through d are repeated.
b — Driver and passenger air
bag marker (For identifying
driver and/or passenger air
bag malfunctioning)
d — Indicates malfunctioning
part. The number of flash var-
ies with malfunctioning part
(0.5 sec. ON and 0.5 sec. OFF
is counted as one flash.)

The system is
malfunctioning
and needs to
be repaired.

5.

Malfunctioning part is indicated by the number of flashes (part
d). Compare the number of flashes to “Air Bag Warning Lamp
Flash Code Chart”, page RS-37, and locate malfunctioning
part.

6.

Turn ignition switch “OFF”, and disconnect both battery cables.

7.

Repair the system as outlined by the “Repair order” in “Warn-
ing Lamp Flash Code Chart” that corresponds to the flash
code. For replacement procedure of component parts, refer to
RS-10.

8.

After repairing the system, go to DIAGNOSTIC PROCEDURE
7, page RS-38.

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

Trouble Diagnoses without CONSULT-II

RS-36

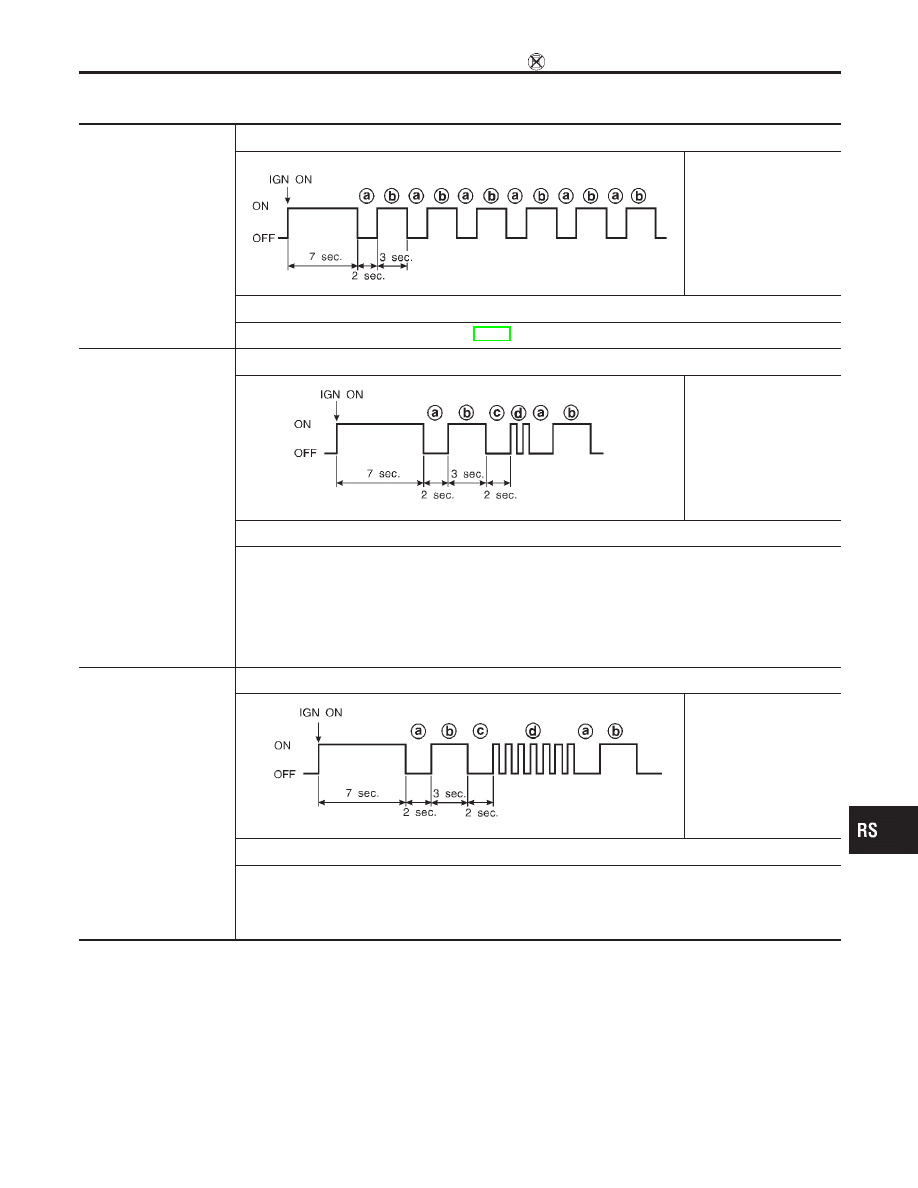

Air Bag Warning Lamp Flash Code Chart (Diagnosis
mode)

NMRS0029S0101

I

Diagnosis results
(previously stored in
the memory) might
not be erased after
repair.

I

Intermittent malfunc-
tion has been
detected in the past.

Flash pattern

SRS333

a through b are
repeated.

Repair order

I

Go to DIAGNOSTIC PROCEDURE 8 (RS-40).

The driver air bag mod-
ule circuit is malfunction-
ing.
(d: 2 flashes)

Flash pattern

SRS334

a through d are
repeated.
d — Two flashes indi-
cate malfunctioning
driver air bag module
circuit.

Repair order (“Recheck SRS at each replacement.”)

1. Visually check the wiring harness connection.
2. Replace the harness if it has visible damage.
3. Replace the spiral cable.
4. Replace driver air bag module.

(Before disposal, it must be deployed.)

5. Replace the diagnosis sensor unit.
6. Replace the related harness.

The diagnosis sensor
unit is malfunctioning.
(d: 7 flashes)

Flash pattern

SRS335

a through d are
repeated.
d — Seven flashes indi-
cate malfunctioning
diagnosis sensor unit.

Repair order (“Recheck SRS at each replacement.”)

1. Visually check the wiring harness connections.
2. Replace the harness if it has visible damage.
3. Replace the diagnosis sensor unit.
4. Replace the related harness.

GI

MA

EM

LC

EC

FE

CL

MT

AT

PD

AX

SU

BR

ST

BT

HA

SC

EL

IDX

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

Trouble Diagnoses without CONSULT-II (Cont’d)

RS-37

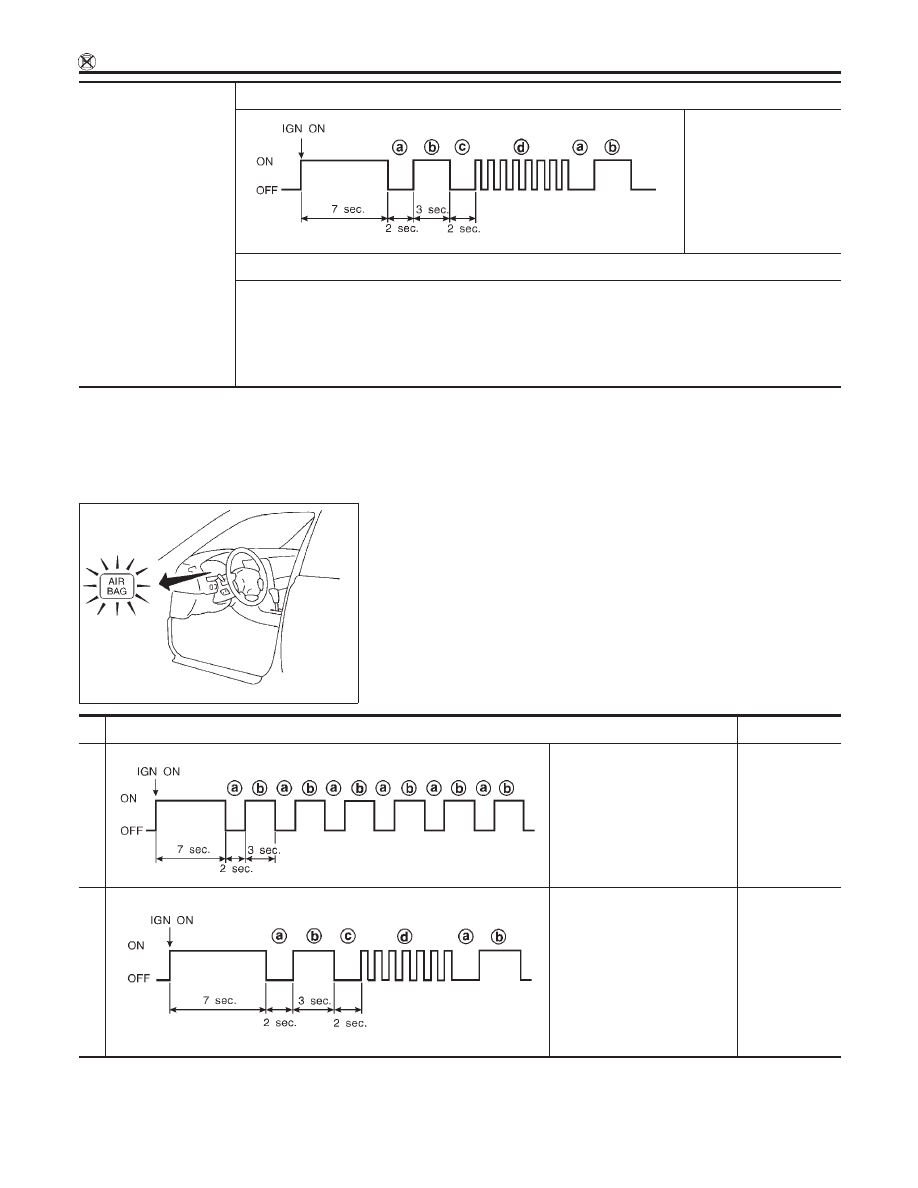

The front passenger air
bag module circuit is
malfunctioning.
(d: 8 flashes)

Flash pattern

SRS336

a through d are
repeated.
d — Eight flashes indi-
cate malfunctioning front
passenger air bag mod-
ule circuit.

Repair order (“Recheck SRS at each replacement.”)

1. Visually check the wiring harness connection.
2. Replace the harness if it has visible damage.
3. Replace front passenger air bag module.

(Before disposal, it must be deployed.)

4. Replace the diagnosis sensor unit.
5. Replace the related harness.

* Follow the procedures in numerical order when repairing malfunctioning parts. Confirm whether malfunction is eliminated
using the air bag warning lamp or CONSULT-II each time repair is finished. If malfunction is still observed, proceed to the next
step. When malfunction is eliminated, further repair work is not required.

SRS244

DIAGNOSTIC PROCEDURE 7

NMRS0029S02

Final checking after repairing SRS by using “AIR BAG” warn-
ing lamp — Diagnosis mode and User mode
1.

After repairing SRS connect both battery cables.

2.

Open driver’s door.

3.

Turn ignition switch from “OFF” to “ON”.

4.

“AIR BAG” warning lamp operates in Diagnosis mode as fol-
lows:

No.

“AIR BAG” warning lamp flash pattern — Diagnosis mode —

SRS condition

1

SRS333

a through b are repeated.

No malfunction
is detected or
repair is com-
pleted.
No further
action is nec-
essary.

2

SRS341

a through d are repeated.
b — Driver and passenger air
bag marker (For identifying
driver and/or passenger air
bag malfunctioning)
d — Indicates malfunctioning
part. The number of flashes
varies with malfunctioning part
(0.5 sec. ON and 0.5 sec. OFF
is counted as one flash.)

The system is
malfunctioning
and needs to
be repaired.

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

Trouble Diagnoses without CONSULT-II (Cont’d)

RS-38
