Nissan Silvia. Manual - part 306

FMT072

2.

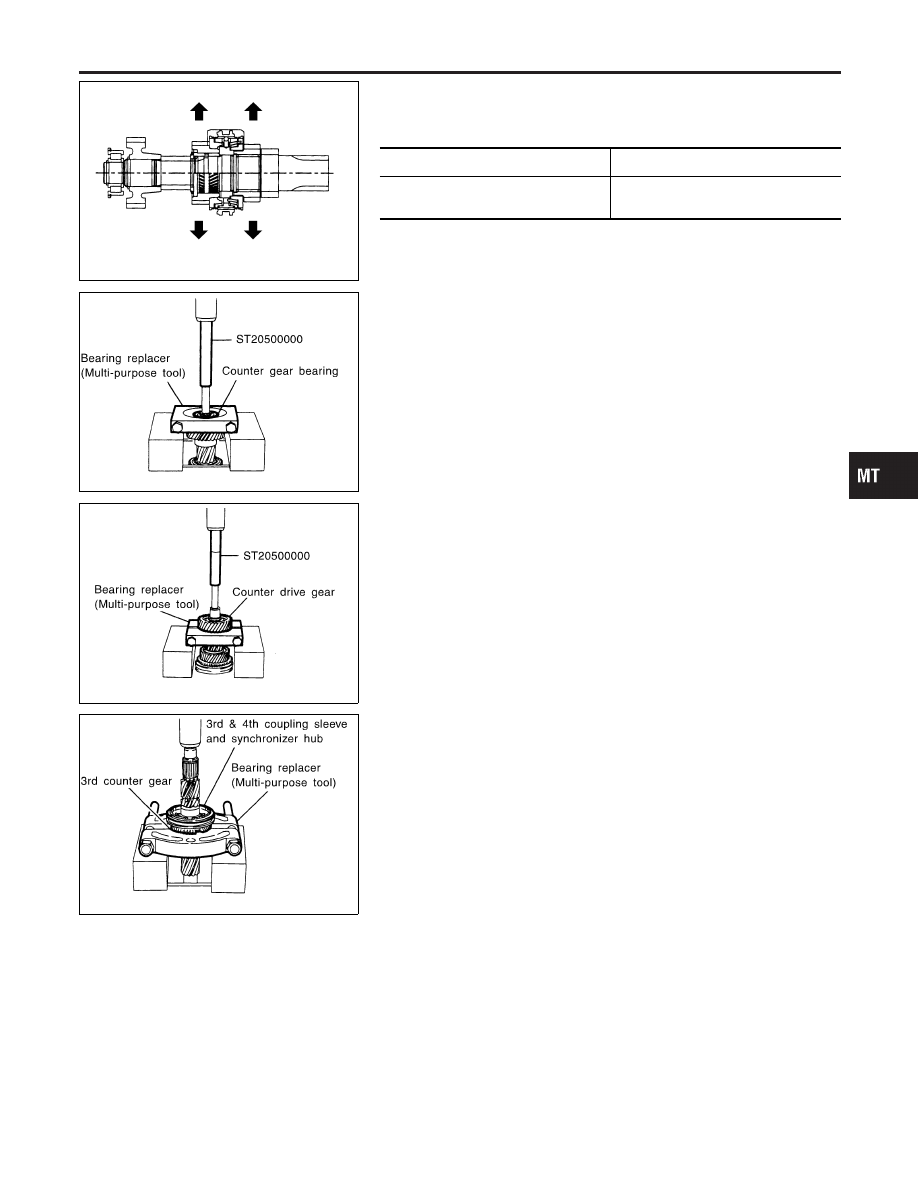

Measure the oil clearance for each gear with a dial gauge. If
the clearance is out of the specified range, check the gear,
needle bearing and shaft.

Unit: mm (in)

Gear

Oil clearance

3rd counter gear
4th counter gear

0.015 - 0.068 (0.0006 - 0.0027)

0.065 - 0.115 (0.0026 - 0.0045)

FMT073

DISASSEMBLY

NMMT0055

1.

Remove the snap ring of the counter gear shaft bearing.

2.

Using a bearing replacer (Multi-purpose tool) and a drift (SST),
remove the counter gear shaft bearing from the counter gear
shaft with a press.

FMT074

3.

Remove the snap ring of the counter drive gear.

4.

Using a bearing replacer (Multi-purpose tool) and a drift (SST),
remove the counter drive gear from the counter drive shaft with
a press.

5.

Remove the snap ring, retainer ring, thrust washer, 4th gear
bushing, 4th counter gear and 4th baulk ring from the counter
gear shaft.

FMT075

6.

Set a bearing replacer (Multi-purpose tool) onto the 3rd
counter gear, and remove the 3rd & 4th coupling sleeve &
synchronizer hub and the 3rd counter gear from the counter
gear shaft with a press.

7.

Remove the 3rd & 4th coupling sleeve from the 3rd & 4th syn-
chronizer hub.

CAUTION:

I

Use a sheet of paper or cloth to cover the insert balls and
insert springs to avoid losing them during work.

I

Be careful not to deform insert springs.

GI

MA

EM

LC

EC

FE

CL

AT

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

REPAIR FOR COMPONENT PARTS

Counter Gear (Cont’d)

MT-37

FMT076

FMT060

INSPECTION

NMMT0056

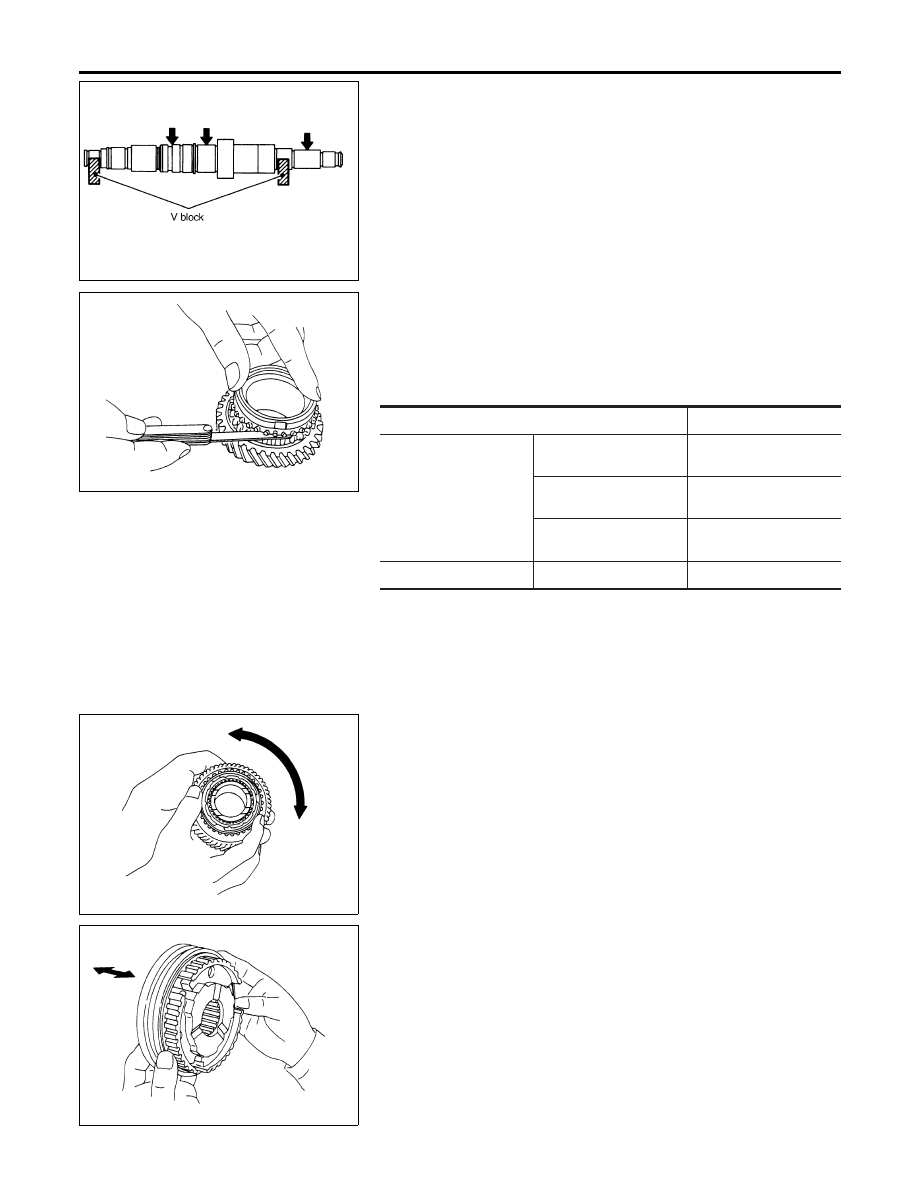

Counter Gear Shaft

NMMT0056S01

I

Check the gears for any damage, wear, or flaking.

I

Support the counter gear shaft with a V-block to check for
runout by measuring at each position shown in the figure. If the
measured value exceeds the limit, replace the shaft.

Limit: Less than 0.03 mm (0.0012 in)

Gears

NMMT0056S02

I

Check each gear for damage, wear, or flaking.

I

Install the 3rd outer baulk ring, synchronizer cone and outer
baulk ring to the 3rd counter gear. Press the outer baulk ring
closely to the 3rd counter gear and check if the clearance is
within the specified range given below.

I

Press the 4th outer baulk ring closely to the 4th counter gear
and check if each clearance is within the specified range given
below.

Unit: mm (in)

Application

Clearance

3rd counter gear

Inner baulk ring

0.98 - 1.62

(0.0386 - 0.0638)

Synchronizer cone

0.68 - 1.92

(0.0268 - 0.0756)

Outer baulk ring

0.88 - 1.72

(0.0346 - 0.0677)

4th counter gear

Baulk ring

0.8 - 1.6 (0.031 - 0.063)

FMT061

I

Install the 3rd outer baulk ring, synchronizer cone and outer
baulk ring to the 3rd counter gear. Make sure that, when try-
ing to rotate the outer baulk ring pressed closely to the 3rd
counter gear, the baulk ring does not slip.

I

Make sure that, when trying to rotate the 4th baulk ring pressed
closely to the 4th counter gear, the baulk ring does not slip.

FMT062

Coupling Sleeve and Synchronizer Hub

NMMT0056S03

I

Check the synchronizer hub and coupling sleeve for worn out
splines at the tip.

I

Install the coupling sleeve to the synchronizer hub to check for
smooth sliding.

REPAIR FOR COMPONENT PARTS

Counter Gear (Cont’d)

MT-38

FMT063

I

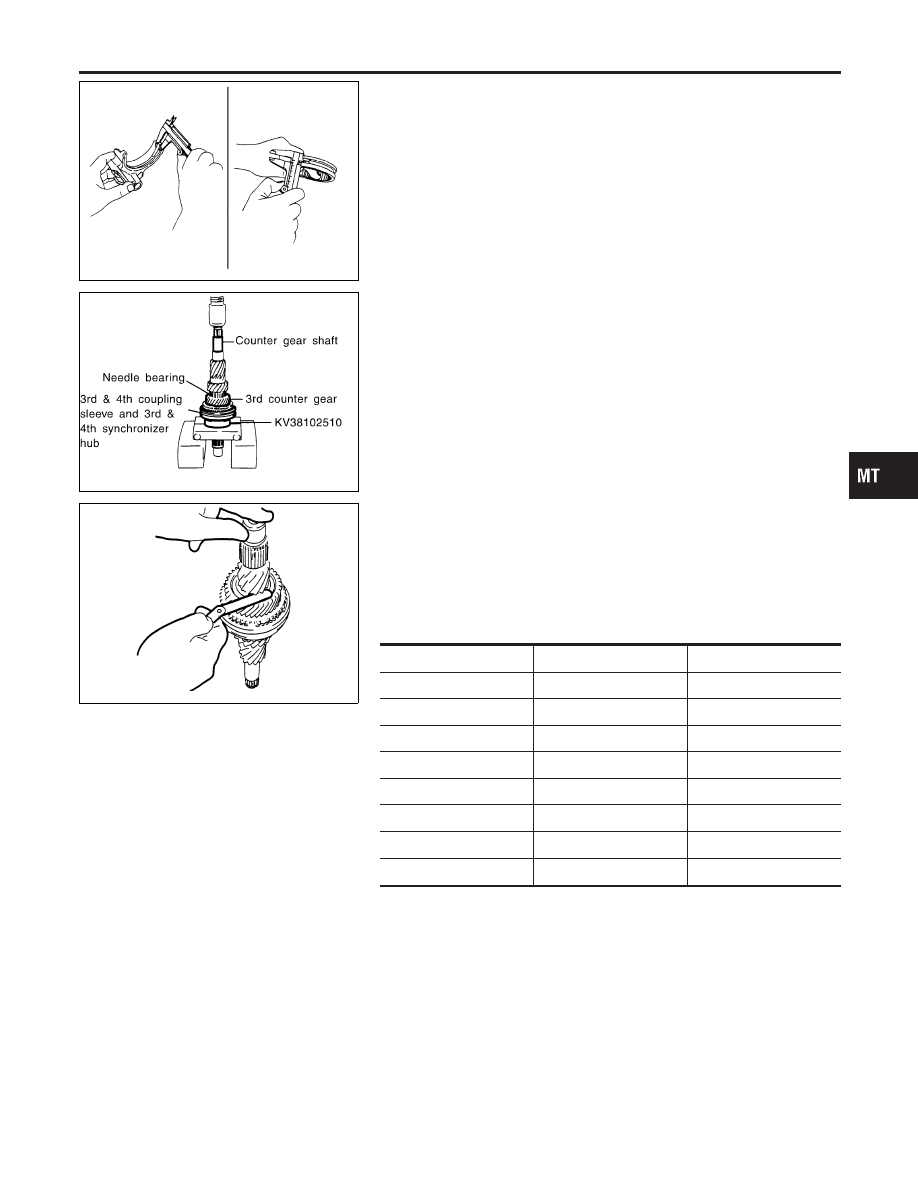

Measure the thickness of the claw of the shift fork and the
width of the coupling sleeve groove to calculate the clearance
to the shift fork. Check the clearance.

Calculation formula:
Width of coupling sleeve groove [mm (in)] – Thickness of claw
of shift fork [mm (in)]

Standard: 0.15 - 0.35 mm (0.0059 - 0.0138 in)

FMT077

FMT078

ASSEMBLY

NMMT0057

1.

Install the 3rd & 4th synchronizer hub, insert key and insert
spring to coupling sleeve. Then, install the insert ball.

2.

Set the assembled 3rd & 4th coupling sleeve and the 3rd & 4th
synchronizer hub onto a drift (SST). Aligning the projecting
tabs of the inner baulk ring, synchronizer cone and of the outer
baulk ring with the cutouts of the 3rd counter gear and the 3rd
& 4th synchronizer hub. Install the counter shaft to the 3rd &
4th synchronizer hub with a press.

3.

After installation, make sure the baulk rings move co-axially.

4.

Install the 4th outer baulk ring, 4th counter gear and 4th gear
bushing to the counter gear shaft.

5.

Assemble the thrust washer, retaining ring and snap rings that
were removed during disassembling. Measure the clearance
and select a thrust washer to obtain the specified value.

Allowable clearance:

0 - 0.1 mm (0 - 0.004 in)

4th counter gear front snap ring

Unit: mm (in)

Thickness

Part No.

Discriminated mark

3.75 (0.1476)

32414 - 89F00

A

3.80 (0.1496)

32414 - 89F01

B

3.85 (0.1516)

32414 - 89F02

C

3.90 (0.1535)

32414 - 89F03

D

3.95 (0.1555)

32414 - 89F04

E

4.00 (0.1575)

32414 - 89F05

F

4.05 (0.1594)

32414 - 89F06

G

4.10 (0.1614)

32414 - 89F07

H

GI

MA

EM

LC

EC

FE

CL

AT

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

REPAIR FOR COMPONENT PARTS

Counter Gear (Cont’d)

MT-39

FMT079

FMT080

6.

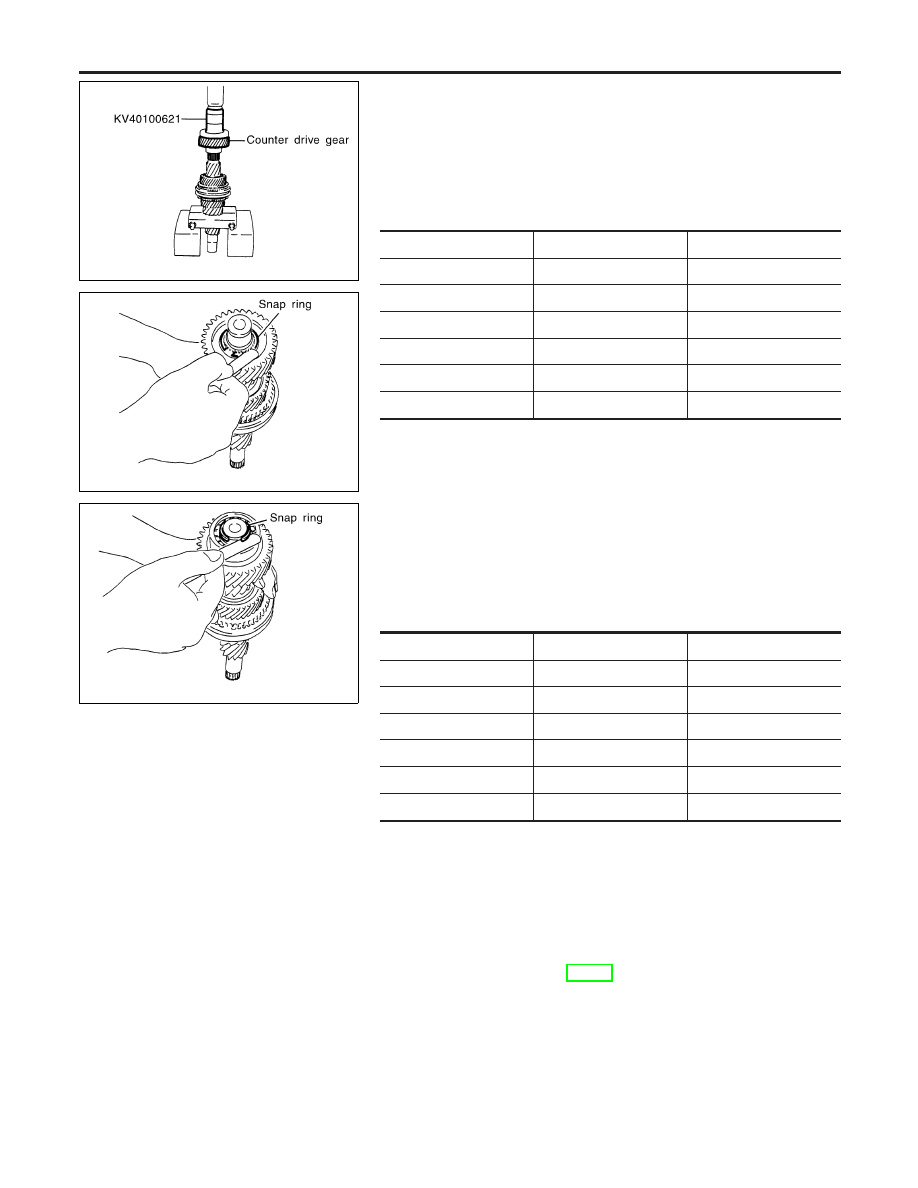

Using a drift (SST), install the counter drive gear to the counter
gear shaft with a press.

7.

Select a snap ring from the table to allow the clearance speci-
fied below.

Allowable clearance:

0 - 0.1 mm (0 - 0.004 in)

Counter drive gear snap ring

Unit: mm (in)

Thickness

Part No.

Discriminated mark

1.80 (0.0709)

32215 - 89F06

A

1.85 (0.0728)

32215 - 89F07

B

1.90 (0.0748)

32215 - 89F08

C

1.95 (0.0768)

32215 - 89F09

D

2.00 (0.0787)

32215 - 89F10

E

2.05 (0.0807)

32215 - 89F11

F

FMT081

8.

Install the spacer, counter gear shaft bearing and inner race to
the counter gear shaft. Select a snap ring from the table to
allow the clearance specified below.

Allowable clearance:

0 - 0.1 mm (0 - 0.004 in)

Counter front bearing snap ring

Unit: mm (in)

Thickness

Part No.

Discriminated mark

2.05 (0.0807)

32215 89F00

1

2.10 (0.0827)

32215 89F01

2

2.15 (0.0846)

32215 89F02

3

2.20 (0.0866)

32215 89F03

4

2.25 (0.0886)

32215 89F04

5

2.30 (0.0906)

32215 89F05

6

Shift Fork and Fork Rod

REMOVAL AND INSTALLATION

NMMT0058

Refer to “Clutch Housing”, MT-25.

REPAIR FOR COMPONENT PARTS

Counter Gear (Cont’d)

MT-40
