10

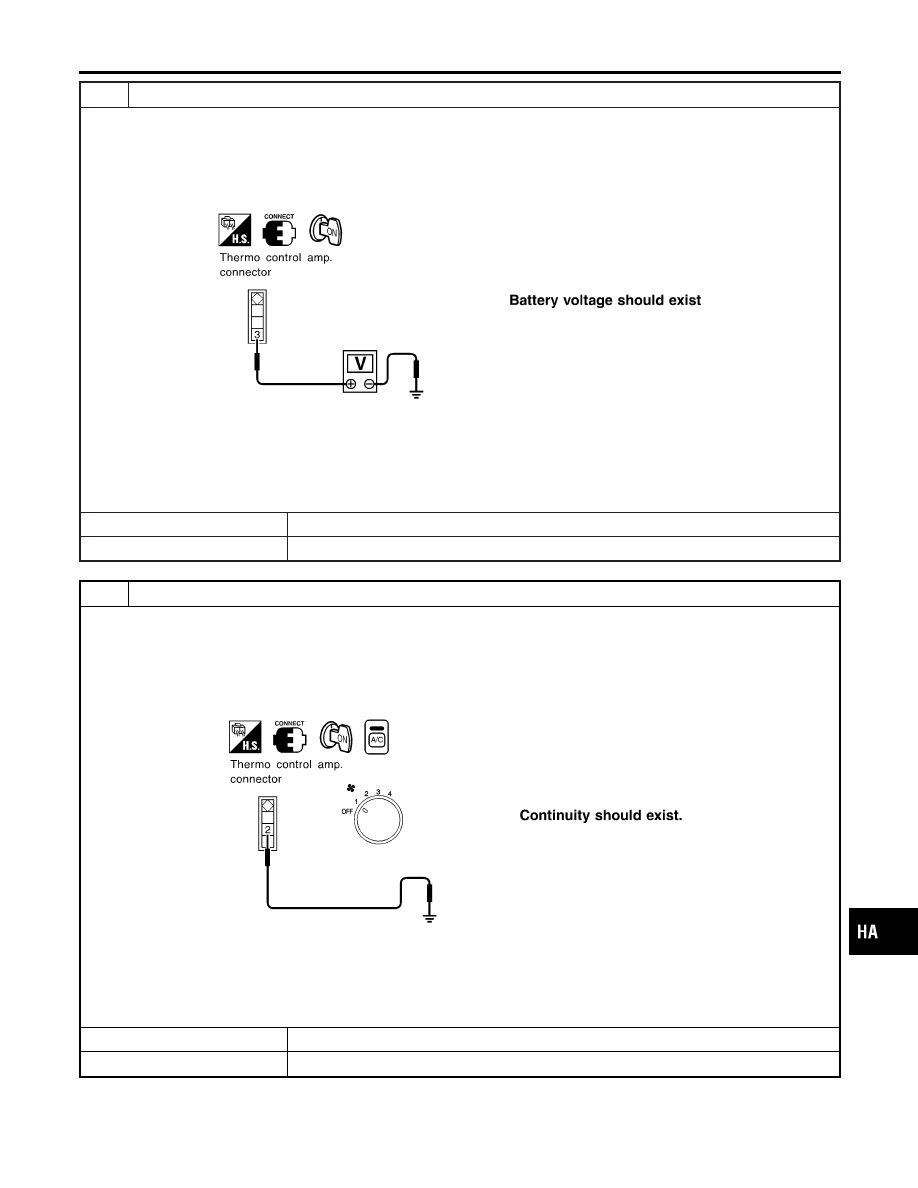

CHECK POWER SUPPLY FOR THERMO CONTROL AMP.

Are there approx. 12 volts between thermo control amp. harness connector M49 terminal No. 3 (R) and body ground?

ZHA064H

Yes or No

Yes

©

GO TO 11.

No

©

Repair or replace thermo control amp.

11

CHECK THERMO CONTROL AMP. OPERATION

Does magnet clutch engage when there is a short-circuit between thermo control amp. harness connector M49 terminal
No. 2 and body ground?

ZHA065H

Yes or No

Yes

©

GO TO 12.

No

©

GO TO 13.

GI

MA

EM

LC

EC

FE

CL

MT

AT

PD

AX

SU

BR

ST

RS

BT

SC

EL

IDX

TROUBLE DIAGNOSES

Magnet Clutch (Cont’d)

HA-71

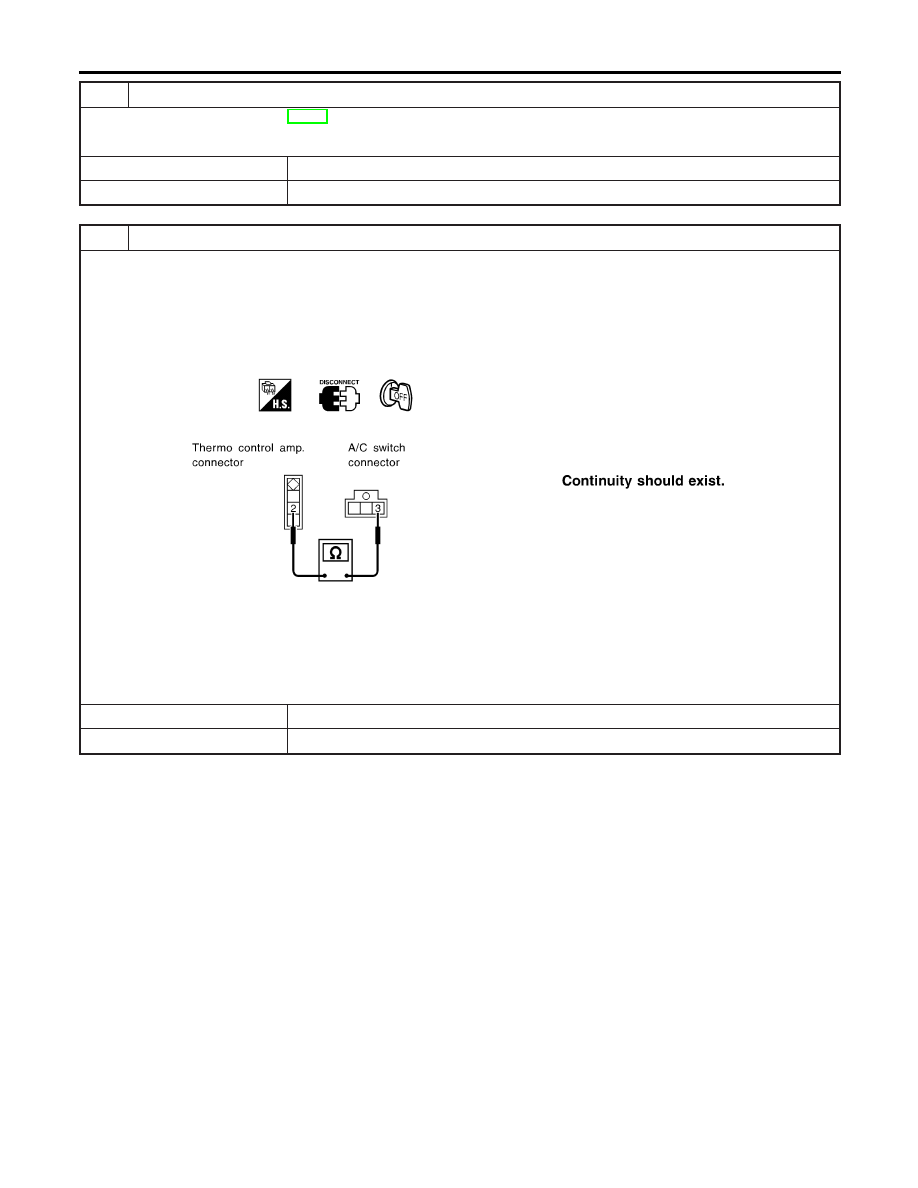

12

CHECK THERMO CONTROL AMP.

Refer to “Thermo Control Amp.”, HA-74.

OK or NG

OK

©

GO TO 13.

NG

©

Replace thermo control amp.

13

CHECK CIRCUIT CONTINUITY BETWEEN THERMO CONTROL AMP. AND A/C SWITCH

Disconnect A/C switch harness connector.
Check circuit continuity between thermo control amp. harness connector M49 terminal No. 2 (LG/B) and A/C switch har-
ness connector M34 terminal No. 3 (LG/B).

ZHA066H

If OK, check harness for short.

OK or NG

OK

©

GO TO 14.

NG

©

Repair harness or connector.

TROUBLE DIAGNOSES

Magnet Clutch (Cont’d)

HA-72

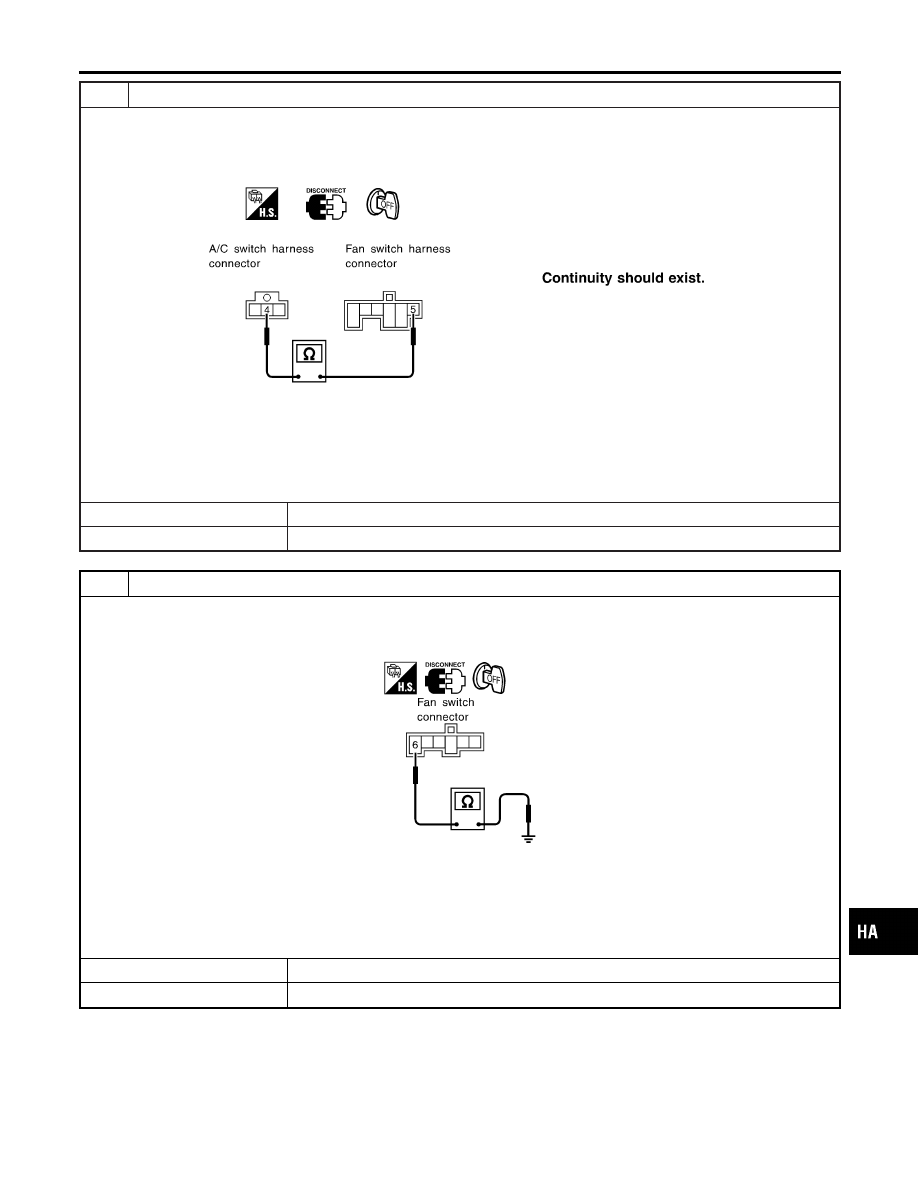

14

CHECK CIRCUIT CONTINUITY BETWEEN FAN SWITCH AND A/C SWITCH

Check circuit continuity between fan switch harness connector M33 terminal No. 5 (LG/R) and A/C switch harness connec-
tor M34 terminal No. 4 (LG/R).

ZHA067H

If OK, check harness for short.

OK or NG

OK

©

GO TO 15.

NG

©

Repair harness or connector.

15

CHECK BODY GROUND CIRCUIT FOR FAN SWITCH

Does continuity exist between fan switch harness terminal No. 6 (R/B) and body ground?

ZHA068H

Yes or No

Yes

©

GO TO 16.

No

©

Repair harness or connector.

GI

MA

EM

LC

EC

FE

CL

MT

AT

PD

AX

SU

BR

ST

RS

BT

SC

EL

IDX

TROUBLE DIAGNOSES

Magnet Clutch (Cont’d)

HA-73

16

CHECK FAN SWITCH

Refer to HA-37.

OK or NG

OK

©

Replace A/C control unit.

NG

©

Replace fan switch.

ZHA070H

ZHA092H

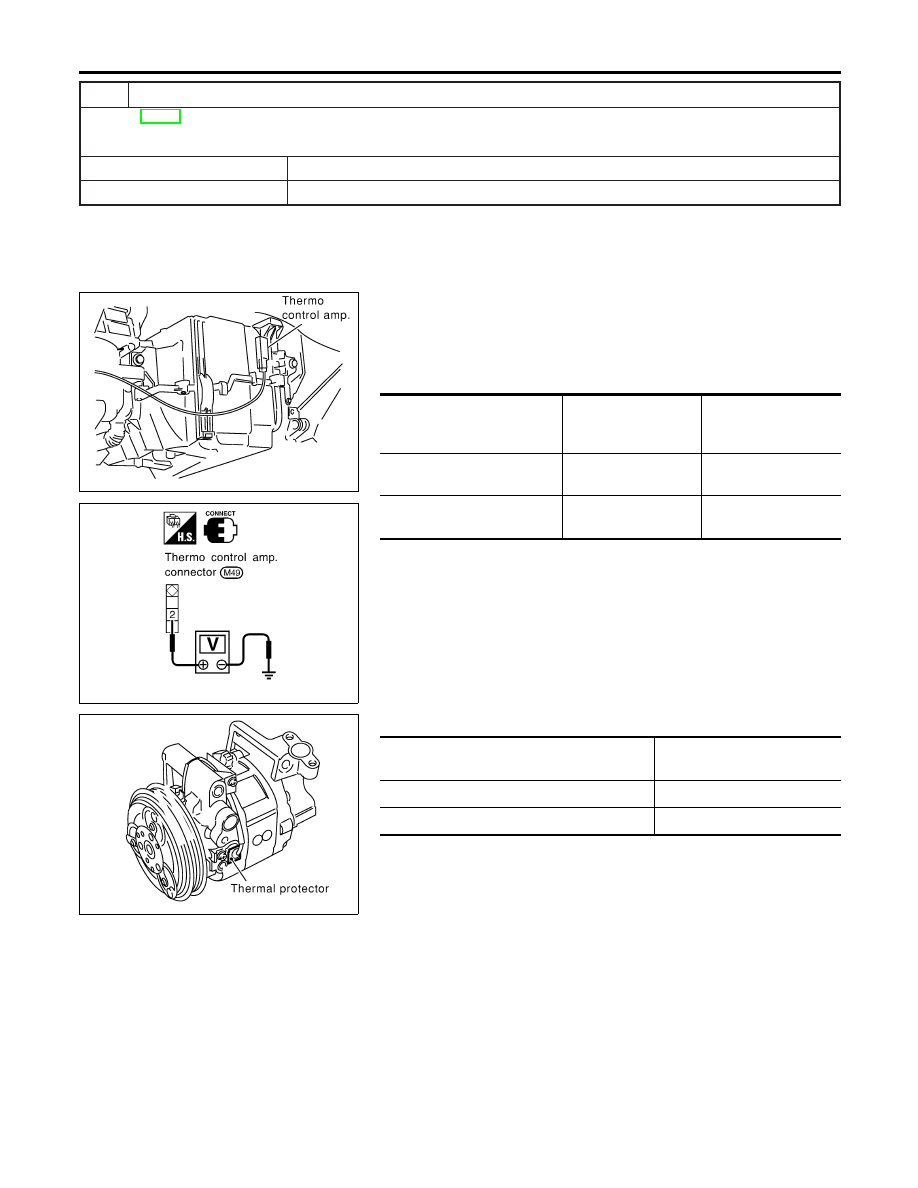

ELECTRICAL COMPONENTS INSPECTION

NMHA0279

Thermo Control Amp.

NMHA0279S01

1.

Run engine, and operate A/C system.

2.

Connect the voltmeter from harness side.

3.

Check thermo control amp. operation shown in the table.

Evaporator outlet air tempera-

ture

°C (°F)

Thermo amp. opera-

tion

Tester

Decreasing to 2.5 - 3.5 (37 -
38)

Turn OFF

Approx. 12V

Increasing to 4.0 - 5.0 (39 -
41)

Turn ON

Approx. 0V

ZHA071H

Thermal Protector

NMHA0279S02

Temperature of compressor

°C (°F)

Operation

Increasing to approx. 140 - 150 (284 - 302)

Turn OFF

Decreasing to approx. 125 - 135 (257 - 275)

Turn ON

If NG, replace thermal protector.

TROUBLE DIAGNOSES

Magnet Clutch (Cont’d)

HA-74
