DIAGNOSTIC PROCEDURE

=NMHA0277

SYMPTOM:

I

Bi-level door motor does not operate normally.

1

CHECK POWER SUPPLY FOR A/C CONTROL UNIT

Refer to “MAIN POWER SUPPLY AND GROUND CIRCUIT CHECK”, HA-31.

OK or NG

OK

©

GO TO 2.

NG

©

Repair or replace.

2

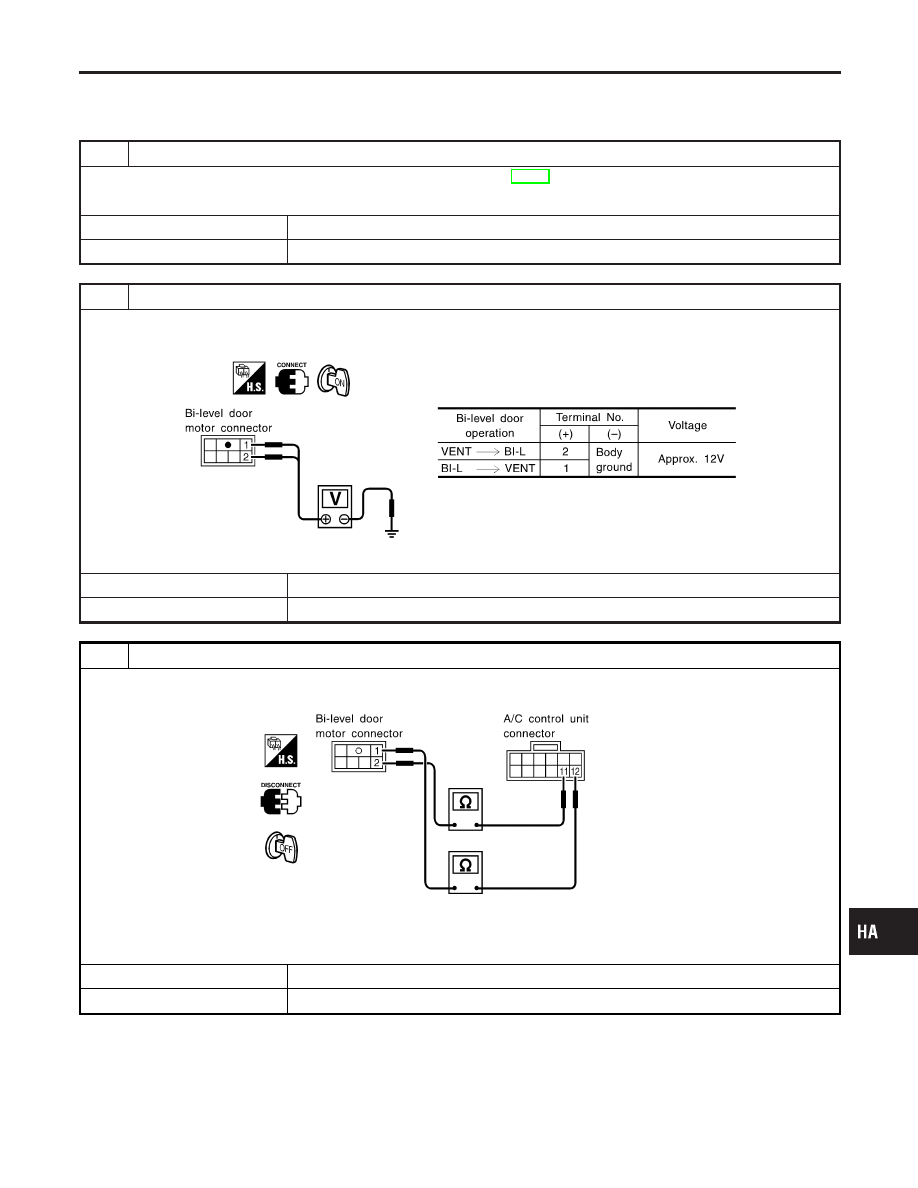

CHECK FOR OUTPUT OF A/C CONTROL UNIT

Are there approx. 12 volts between bi-level door motor harness connector M29 terminal No.1 (R/B), 2 (R/Y) and body
ground.

ZHA053H

OK or NG

OK

©

Disconnect bi-level door motor connector. GO TO 3.

NG

©

Replace auto amp.

3

CHECK CIRCUIT CONTINUITY BETWEEN BI-LEVEL DOOR AND A/C CONTROL UNIT

Check circuit continuity between bi-level door motor harness connector M29 terminal No. 1 (R/B), 2 (R/Y) and A/C control
unit harness connector M31 terminal No. 11 (R/Y), 12 (R/B).

ZHA054H

Continuity should exist.

If OK, check harness for short.

OK or NG

OK

©

Replace bi-level door motor.

NG

©

Replace harness or connector.

GI

MA

EM

LC

EC

FE

CL

MT

AT

PD

AX

SU

BR

ST

RS

BT

SC

EL

IDX

TROUBLE DIAGNOSES

Bi-Level Door (Cont’d)

HA-63

ZHA055H

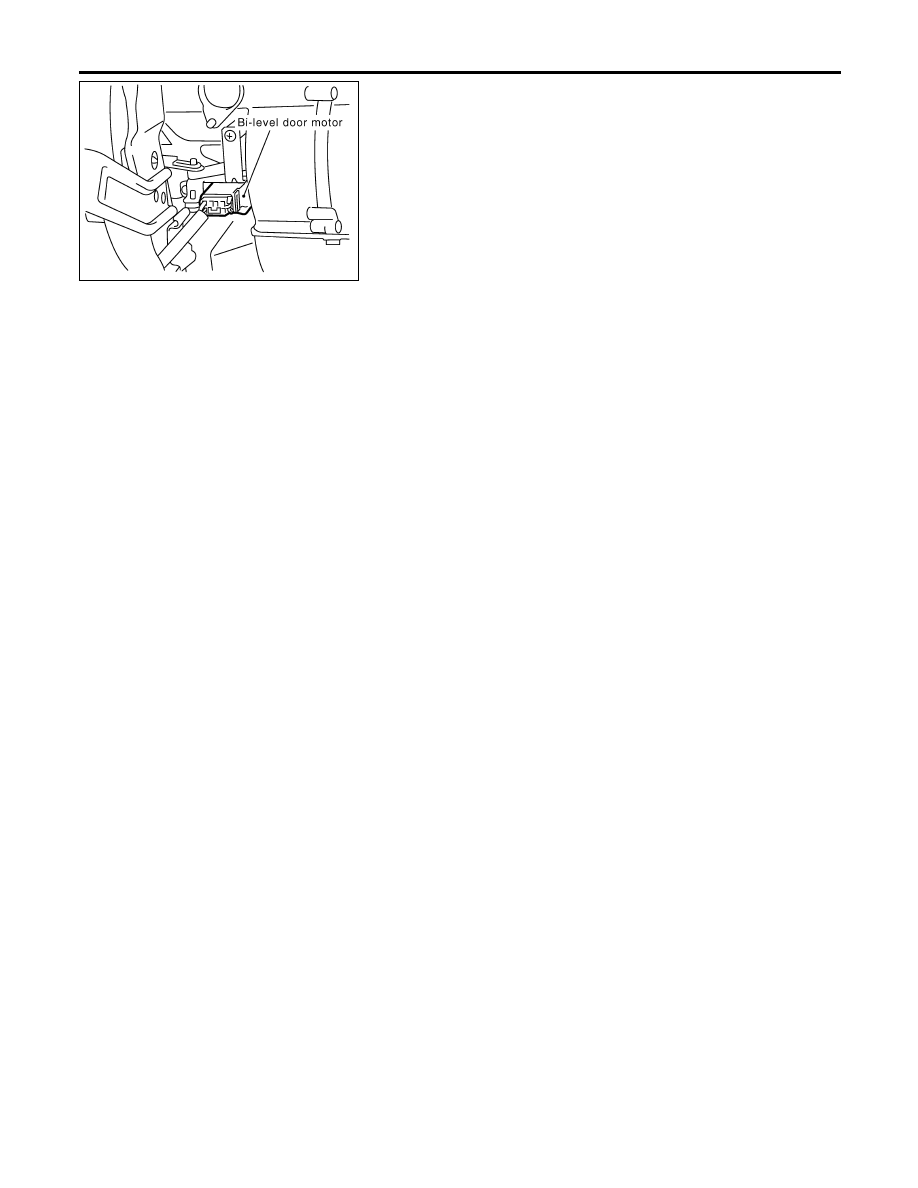

CONTROL LINKAGE ADJUSTMENT

NMHA0278

Bi-Level Door

NMHA0278S01

1.

Install bi-level door motor on heater unit and connector it to
main harness.
Make sure lever of bi-level door motor is fitted into the slit of
bi-level door link.

2.

Turn ignition switch to ON.

3.

Turn vent switch ON.

4.

Turn BI-LEVEL switch ON. Check that slide link operates at the
full open position.
Also turn BI-LEVEL switch ON to check that slide link operates
at the fully-open position.

TROUBLE DIAGNOSES

Bi-Level Door (Cont’d)

HA-64

Magnet Clutch

TROUBLE DIAGNOSIS PROCEDURE FOR MAGNET CLUTCH

=NMHA0119

Symptom:

I

Magnet clutch does not operate when A/C switch and fan switch are ON.

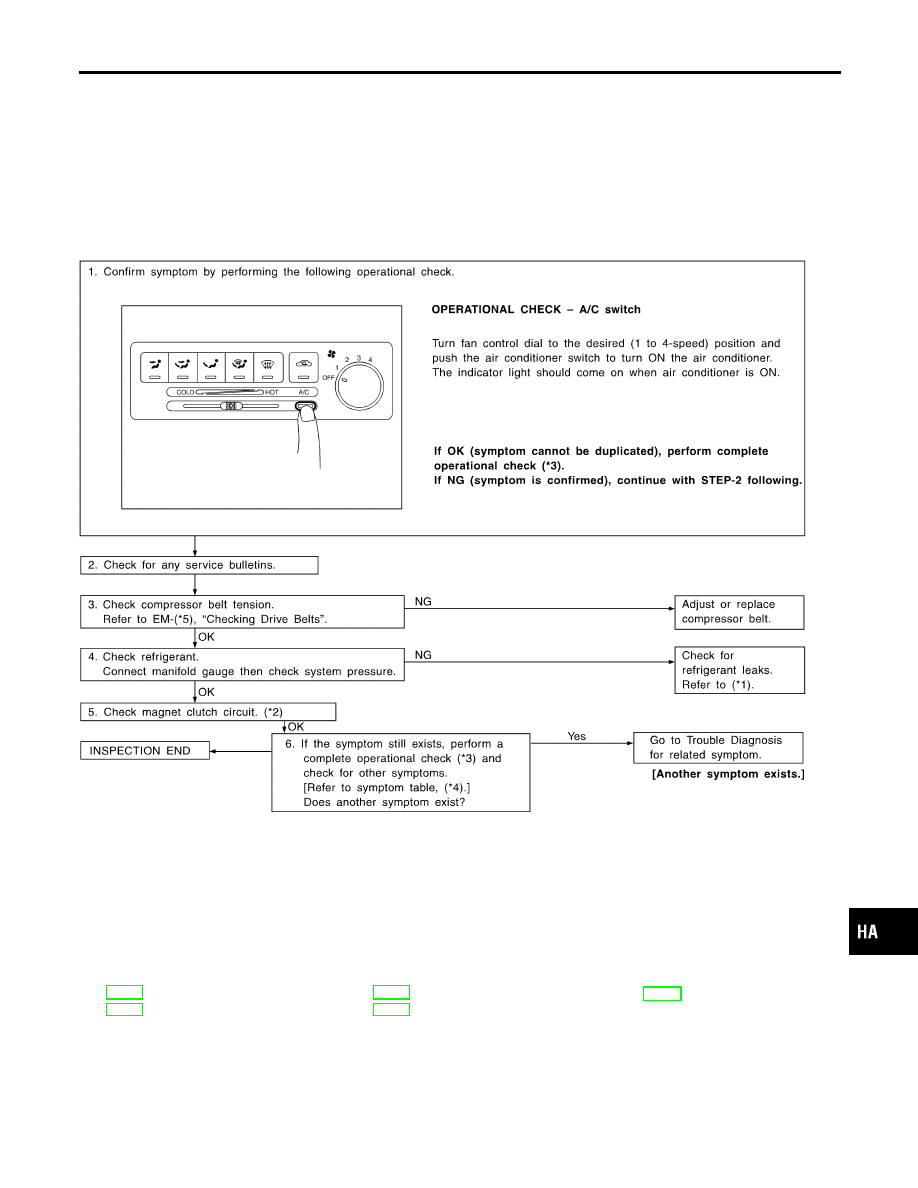

Inspection Flow

ZHA056H

*1: HA-91
*2: HA-66

*3: HA-28
*4: HA-27

*5: EM-16

GI

MA

EM

LC

EC

FE

CL

MT

AT

PD

AX

SU

BR

ST

RS

BT

SC

EL

IDX

TROUBLE DIAGNOSES

Magnet Clutch

HA-65

DIAGNOSTIC PROCEDURE

=NMHA0091

SYMPTOM:

I

Magnet clutch does not engage when A/C switch and fan
switch are ON.

1

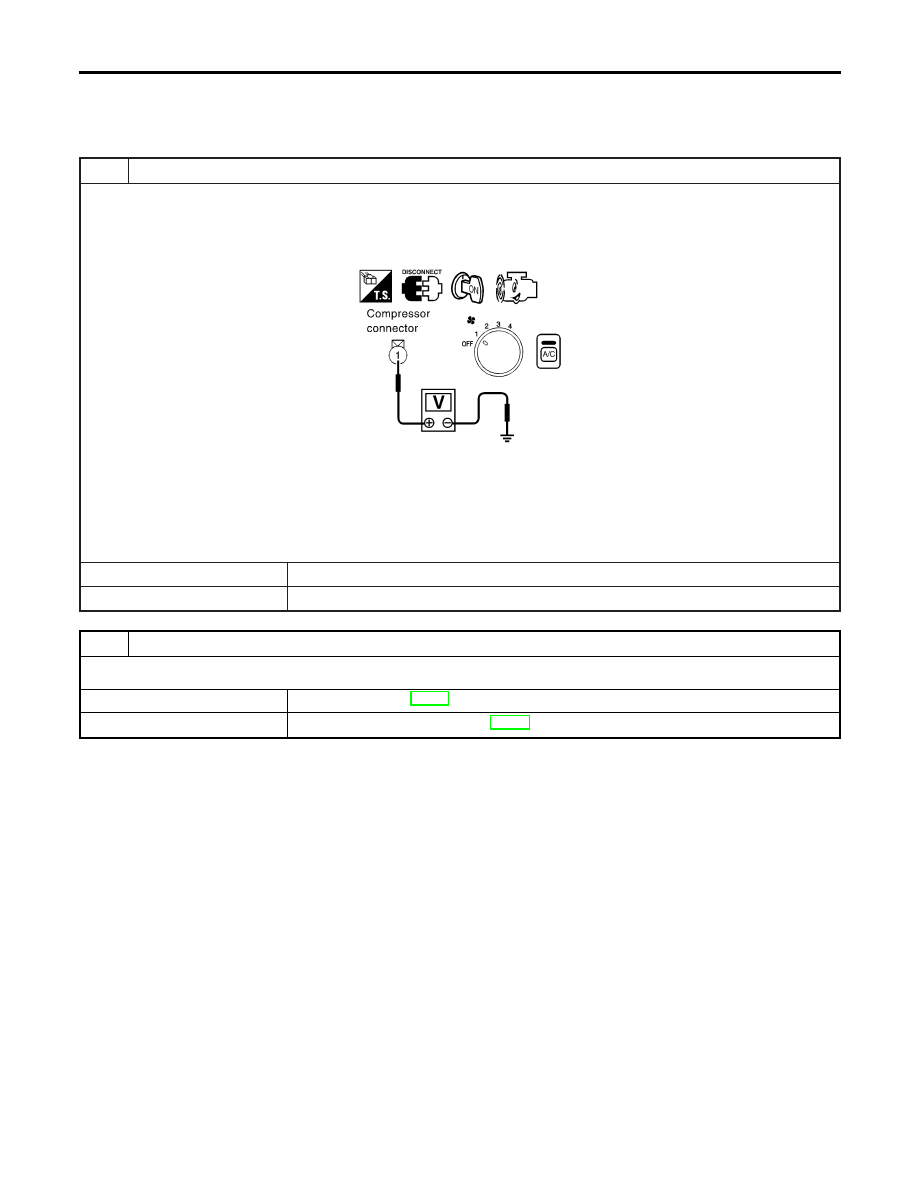

CHECK POWER SUPPLY FOR COMPRESSOR

1. Disconnect compressor harness connector.
2. Are there approx. 12 volts between compressor harness connector F21 terminal No. 1 (L/R) and body ground?

ZHA057H

Yes or No

Yes

©

GO TO 2.

No

©

Disconnect A/C relay. GO TO 3.

2

CHECK MAGNET CLUTCH COIL

OK or NG

OK

©

Refer to STEP 6 in HA-65.

NG

©

Replace magnet clutch. Refer to HA-82.

TROUBLE DIAGNOSES

Magnet Clutch (Cont’d)

HA-66
