Nissan Silvia. Manual - part 267

Component Location

NMHA0085

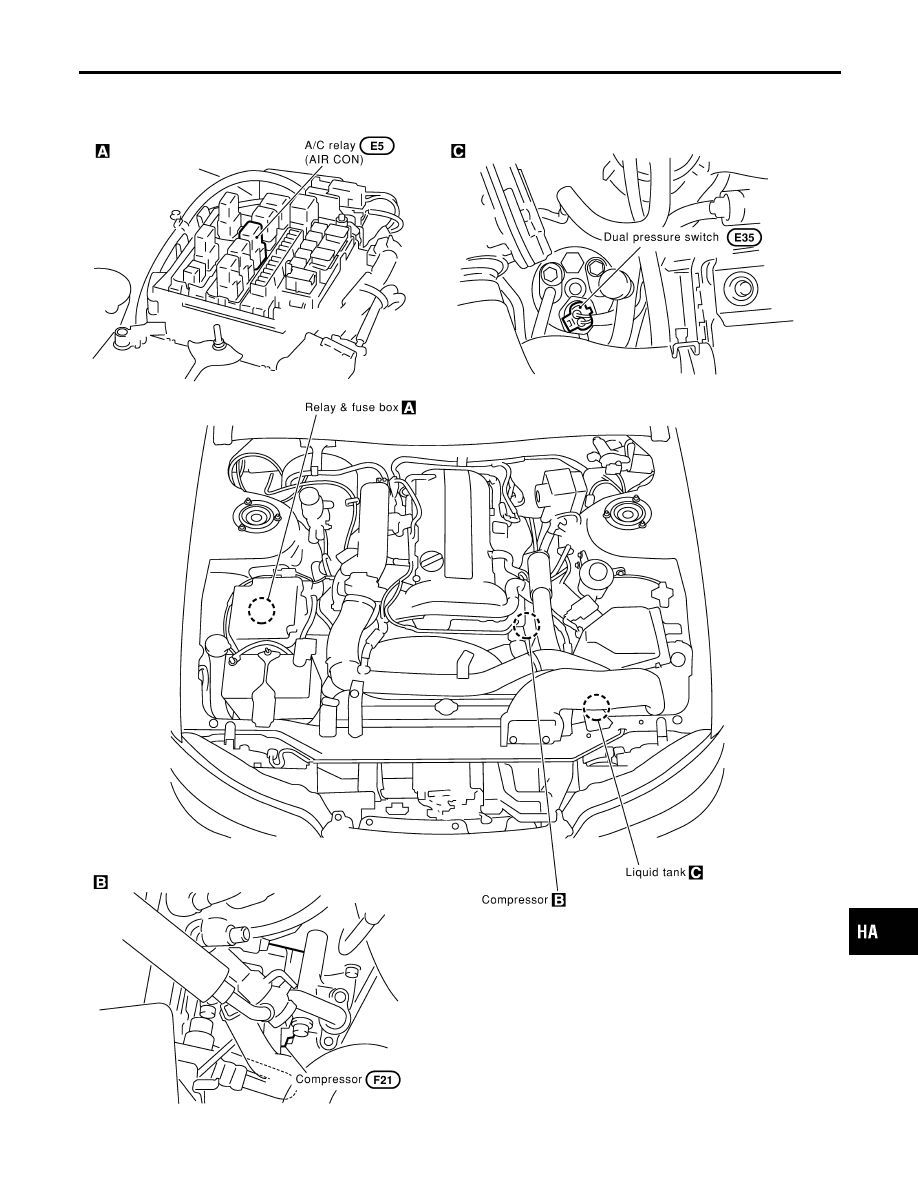

ENGINE COMPARTMENT

NMHA0085S01

ZHA007H

GI

MA

EM

LC

EC

FE

CL

MT

AT

PD

AX

SU

BR

ST

RS

BT

SC

EL

IDX

TROUBLE DIAGNOSES

Component Location

HA-19

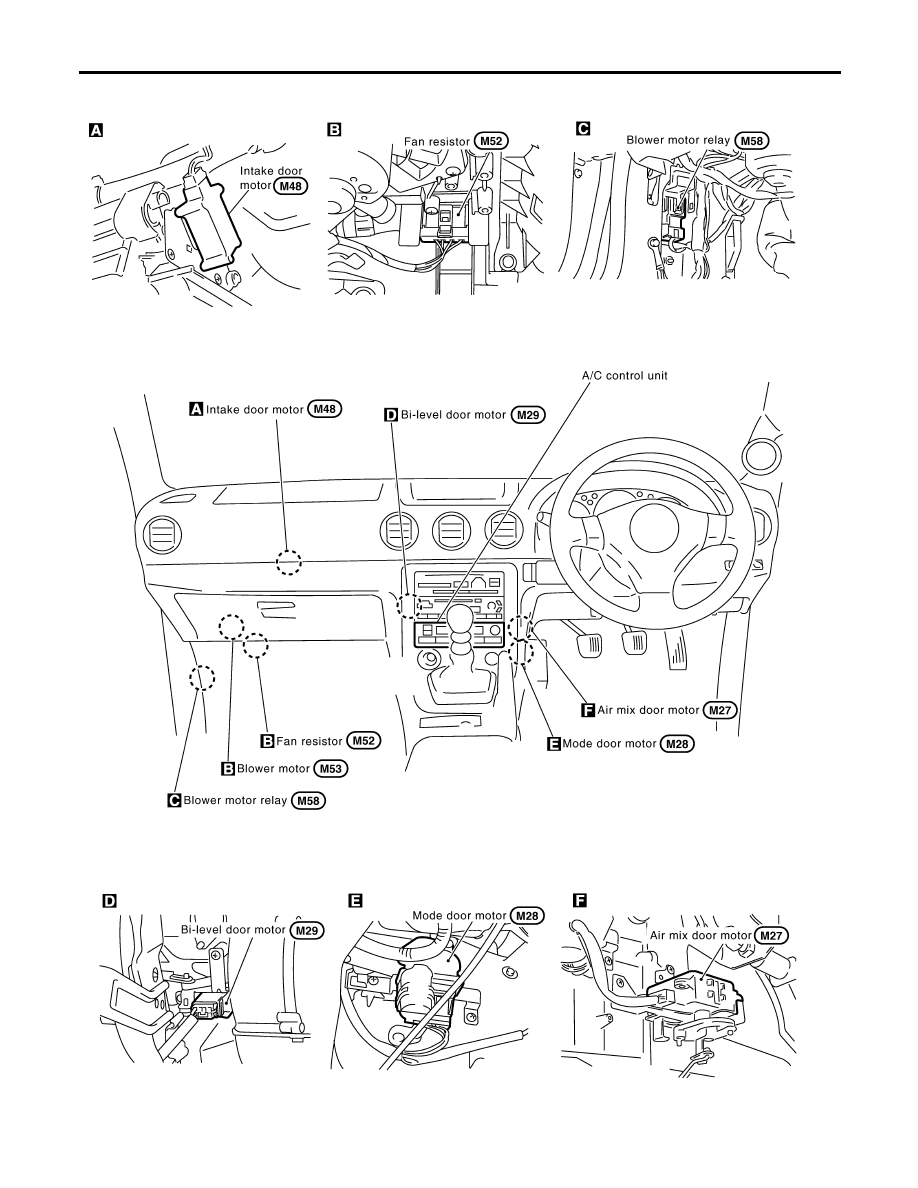

PASSENGER COMPARTMENT

NMHA0085S02

ZHA008H

TROUBLE DIAGNOSES

Component Location (Cont’d)

HA-20

Circuit Diagram — Air Conditioner

NMHA0087

THA284

GI

MA

EM

LC

EC

FE

CL

MT

AT

PD

AX

SU

BR

ST

RS

BT

SC

EL

IDX

TROUBLE DIAGNOSES

Circuit Diagram — Air Conditioner

HA-21

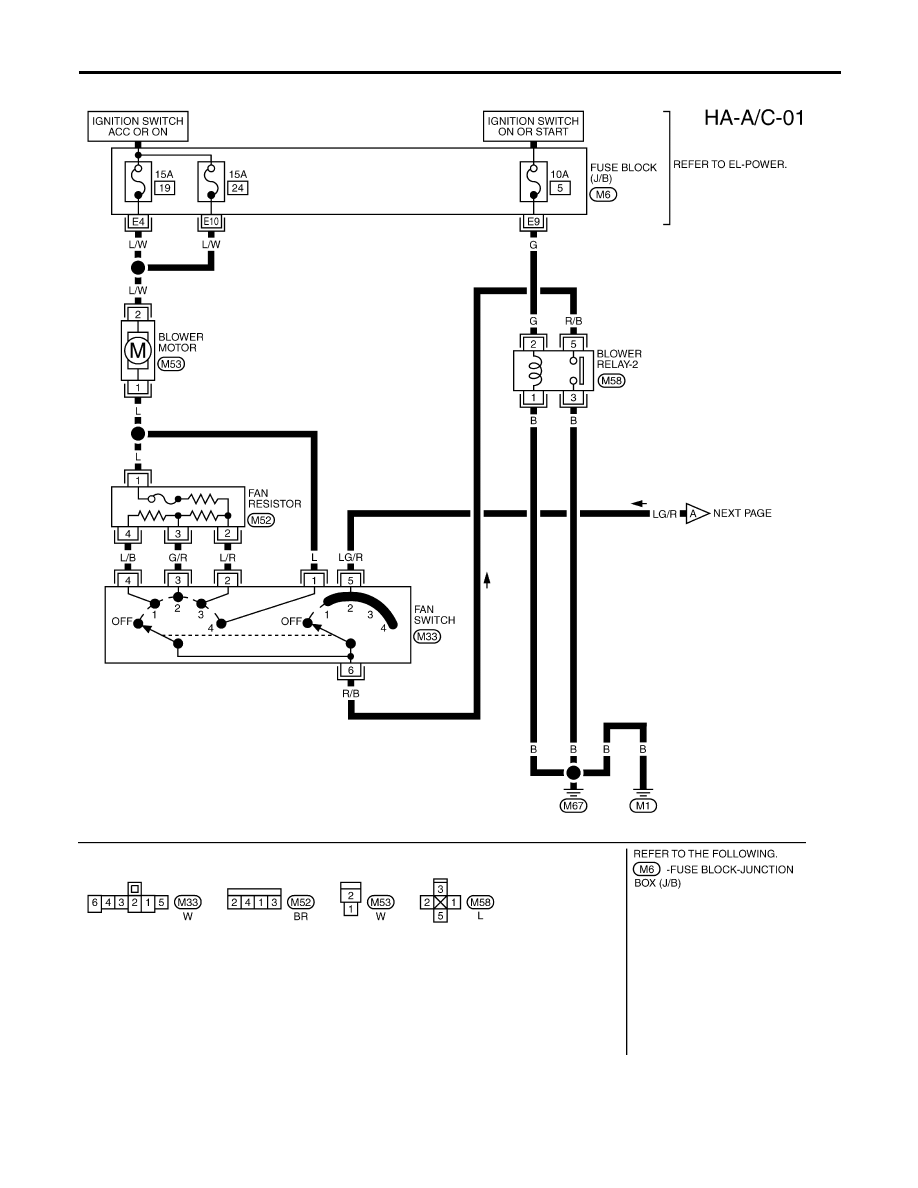

Wiring Diagram — A/C, Heater —

NMHA0265

THA285

TROUBLE DIAGNOSES

Wiring Diagram — A/C, Heater —

HA-22
