HFC-134a (R-134a) Service Tools and
Equipment

=NMHA0068

Never mix HFC-134a refrigerant and/or its specified lubricant with CFC-12 (R-12) refrigerant and/or its lubri-
cant.
Separate and non-interchangeable service equipment must be used for handling each type of refrigerant/
lubricant.
Refrigerant container fittings, service hose fittings and service equipment fittings (equipment which handles
refrigerant and/or lubricant) are different between CFC-12 (R-12) and HFC-134a (R-134a). This is to avoid
mixed use of the refrigerants/lubricant.
Adapters that convert one size fitting to another must never be used: refrigerant/lubricant contamination will
occur and compressor failure will result.

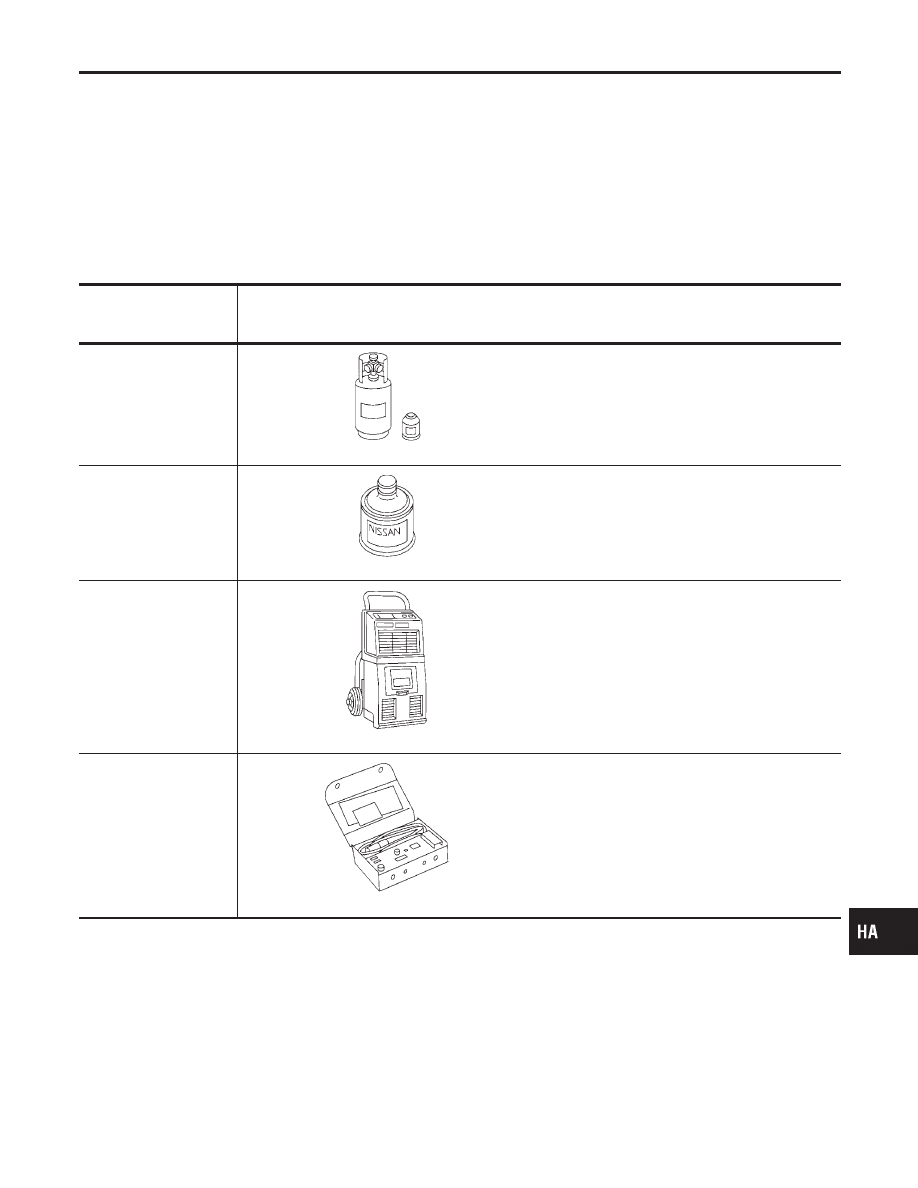

Tool number
(Kent-Moore No.)
Tool name

Description

HFC-134a (R-134a)
refrigerant

NT196

Container color: Light blue
Container marking: HFC-134a (R-134a)
Fitting size: Thread size

I

Large container 1/2

″

-16 ACME

KLH00-PAGR0
Nissan A/C System Oil
Type R

NT197

Type: Poly alkylene glycol oil (PAG), type R
Application: HFC-134a (R-134a) swash plate (pis-
ton) compressors (Nissan only)
Lubricity: 40 m



(1.4 US fl oz, 1.4 Imp fl oz)

Recovery/Recycling
Recharging equipment
(ACR4)

NT195

Function: Refrigerant Recovery and Recycling and
Recharging

Electrical leak detector

NT198

Power supply:

I

DC 12V (Cigarette lighter)

GI

MA

EM

LC

EC

FE

CL

MT

AT

PD

AX

SU

BR

ST

RS

BT

SC

EL

IDX

PREPARATION

HFC-134a (R-134a) Service Tools and Equipment

HA-11

Tool number
(Kent-Moore No.)
Tool name

Description

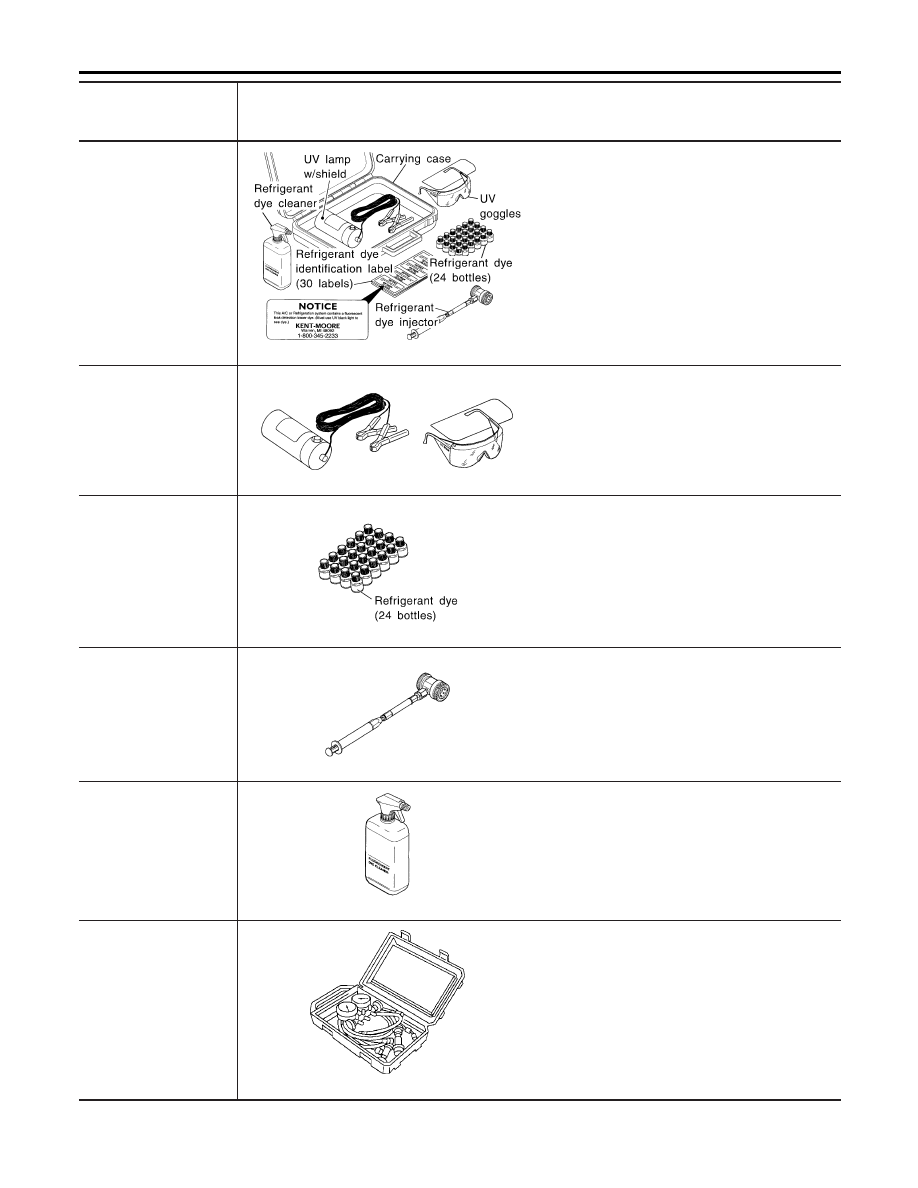

(J-43926)
Refrigerant dye leak
detection kit
Kit includes:
(J-42220) UV lamp and
UV safety glasses
(J-41459) Refrigerant
dye injector
(J-41447) qty. 24
R-134a refrigerant dye
(J-43872) Refrigerant
dye cleaner

SHA437F

Power supply:
DC 12V (Battery terminal)

(J-42220)
Fluorescent dye leak
detector

UV lamp

UV safety glasses

SHA438F

Power supply: DC12V (Battery terminal)
For checking refrigerant leak when fluorescent dye
is installed in A/C system.
Includes: UV lamp and UV safety glasses

(J-41447)
R134a Fluorescent Leak
Detection Dye (Box of
24, 1/4 ounce bottles)

Dye

SHA439F

Application: For R-134a PAG oil
Container: 1/4 ounce (7.4 cc) bottle
(Includes self-adhesive dye identification labels for
affixing to vehicle after charging system with dye.)

(J-41459)
R134a Dye Injector
Use with J-41447, 1/4
ounce bottle

Dye injector

SHA440F

For injecting 1/4 ounce of Fluorescent Leak Detec-
tion Dye into A/C system.

(J-43872)
Dye cleaner

SHA441F

For cleaning dye spills.

Manifold gauge set (with
hoses and couplers)

NT199

Identification:

I

The gauge face indicates R-134a.

Fitting size: Thread size

I

1/2

″

-16 ACME

PREPARATION

HFC-134a (R-134a) Service Tools and Equipment (Cont’d)

HA-12

Tool number
(Kent-Moore No.)
Tool name

Description

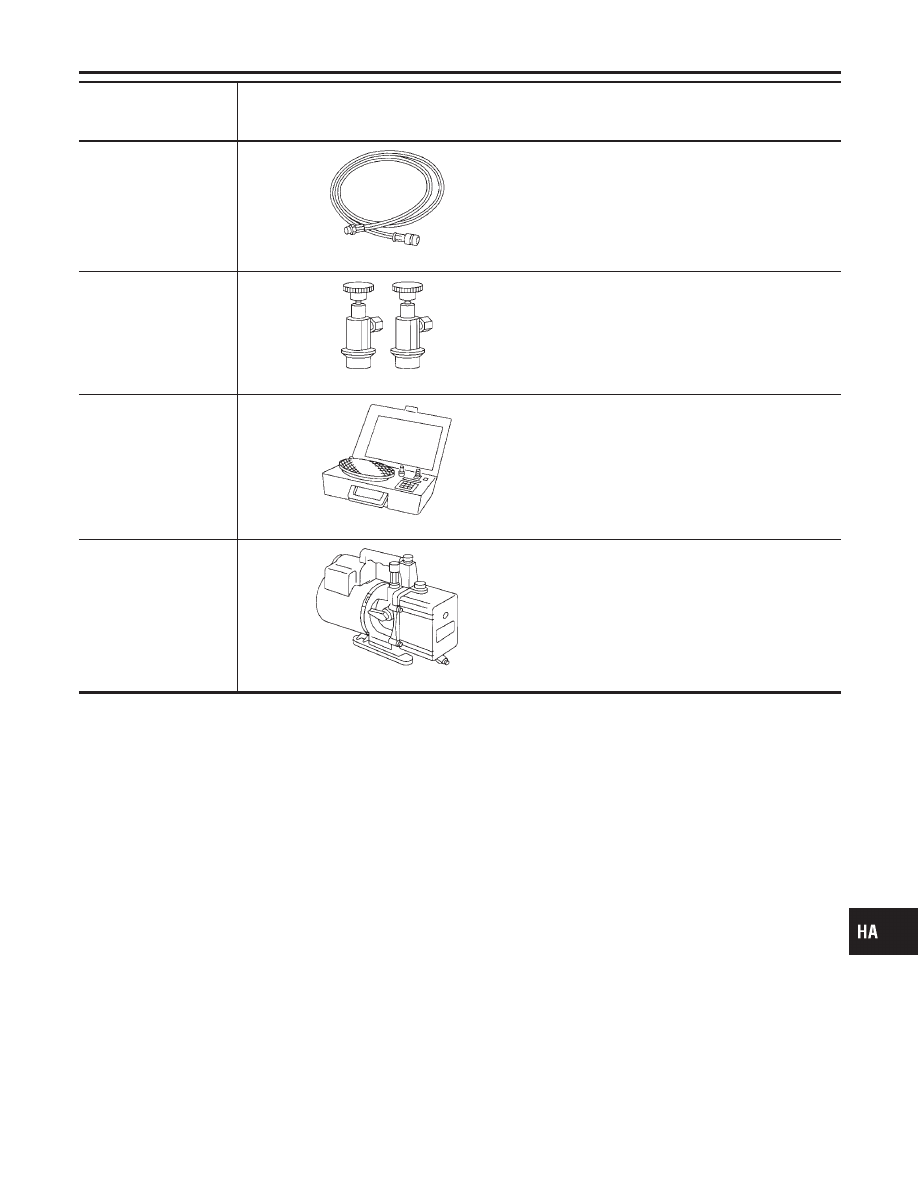

Service hoses

I

High side hose

I

Low side hose

I

Utility hose

NT201

Hose color:

I

Low hose: Blue with black stripe

I

High hose: Red with black stripe

I

Utility hose: Yellow with black stripe or green
with black stripe

Hose fitting to gauge:

I

1/2

″

-16 ACME

Service couplers

I

High side coupler

I

Low side coupler

NT202

Hose fitting to service hose:

I

M14 x 1.5 fitting is optional or permanently
attached.

Refrigerant weight scale

NT200

For measuring of refrigerant
Fitting size: Thread size

I

1/2

″

-16 ACME

Vacuum pump
(Including the isolator
valve)

NT203

Capacity:

I

Air displacement: 4 CFM

I

Micron rating: 20 microns

I

Oil capacity: 482 g (17 oz)

Fitting size: Thread size

I

1/2

″

-16 ACME

GI

MA

EM

LC

EC

FE

CL

MT

AT

PD

AX

SU

BR

ST

RS

BT

SC

EL

IDX

PREPARATION

HFC-134a (R-134a) Service Tools and Equipment (Cont’d)

HA-13

Refrigeration System

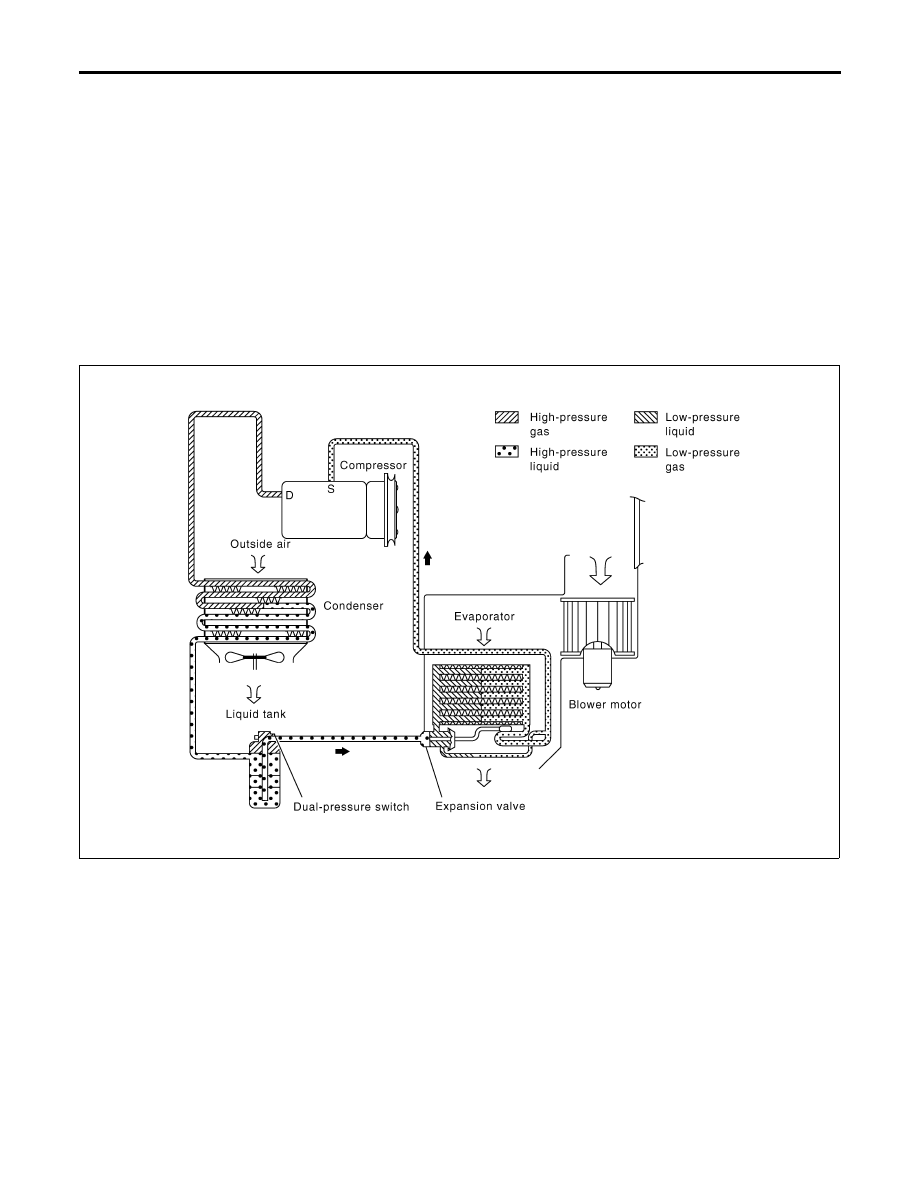

REFRIGERATION CYCLE

NMHA0069

Refrigerant Flow

NMHA0069S01

The refrigerant flows in the standard pattern, that is, through the compressor, the condenser, the liquid tank,
through the evaporator, and back to the compressor. The refrigerant evaporation through the evaporator coil
is controlled by an externally equalized expansion valve, located inside the evaporator case.

Refrigerant System Protection

NMHA0069S03

Dual-pressure Switch

NMHA0069S0303

The refrigerant system is protected against excessively high or low pressures by the dual-pressure switch,
located on the liquid tank. If the system pressure rises above or falls below the specifications, the dual-pres-
sure switch opens to interrupt the compressor operation.
Fusible Plug

NMHA0069S0304

Opens at temperatures above 105°C (221°F), thereby discharging refrigerant to the atmosphere. If this plug
is melted, check the refrigerant line and replace liquid tank.

ZHA086H

DESCRIPTION

Refrigeration System
