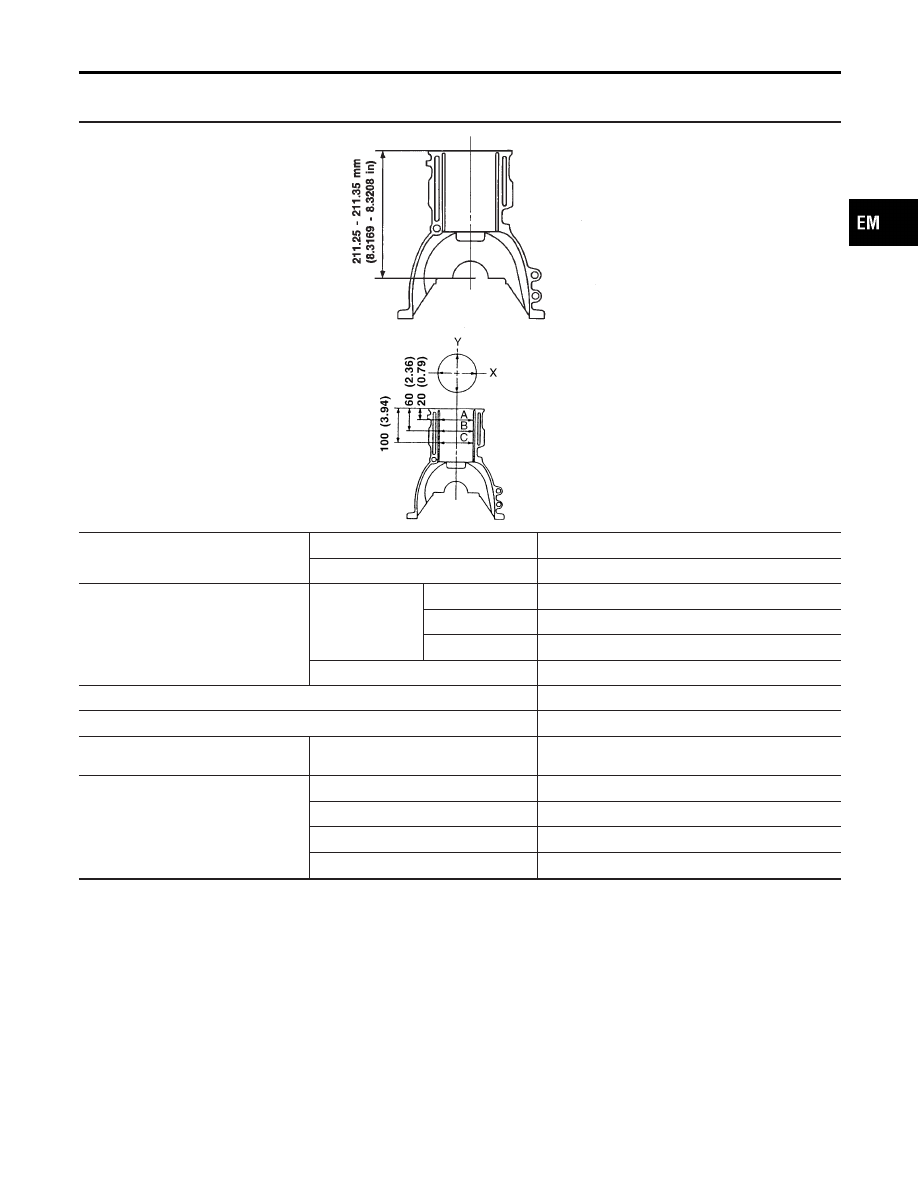

Cylinder Block

NMEM0033

Unit: mm (in)

SEM008D

SEM686DB

Surface flatness

Standard

Less than 0.03 (0.0012)

Limit

0.10 (0.0039)

Cylinder bore
Inner diameter

Standard

Grade No. 1

86.000 - 86.010 (3.3858 - 3.3862)

Grade No. 2

86.010 - 86.020 (3.3862 - 3.3866)

Grade No. 3

86.020 - 86.030 (3.3866 - 3.3870)

Wear limit

0.20 (0.0079)

Out-of-round (X − Y)

Less than 0.015 (0.0006)

Taper (A − B and A − C)

Less than 0.010 (0.0004)

Difference in inner diameter between cylin-
ders

Limit

Less than 0.05 (0.0020)

Main journal inner diameter

Grade No. 0

58.944 - 58.950 (2.3206 - 2.3209)

Grade No. 1

58.950 - 58.956 (2.3209 - 2.3211)

Grade No. 2

58.956 - 58.962 (2.3211 - 2.3213)

Grade No. 3

58.962 - 58.968 (2.3213 - 2.3216)

GI

MA

LC

EC

FE

CL

MT

AT

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

SERVICE DATA AND SPECIFICATIONS (SDS)

Cylinder Block

EM-89

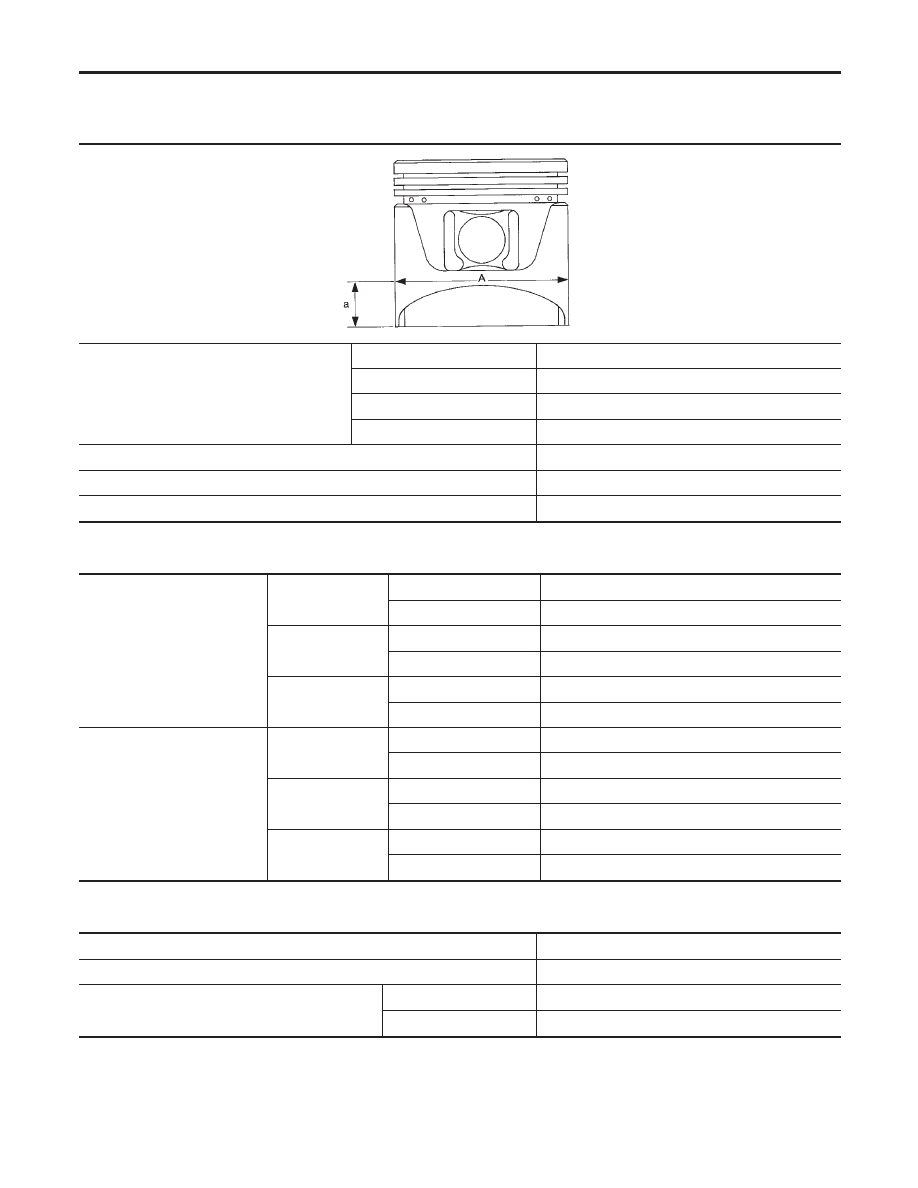

Piston, Piston Ring and Piston pin

NMEM0034

PISTON

NMEM0034S01

Unit: mm (in)

SEM750C

Piston skirt diameter “A”
Standard

Grade No. 1

85.980 - 85.990 (3.3850 - 3.3854)

Grade No. 2

85.990 - 86.000 (3.3854 - 3.3858)

Grade No. 3

86.000 - 86.010 (3.3858 - 3.3862)

0.20 (0.0079) oversize (Service)

86.180 - 86.210 (3.3929 - 3.3941)

“a” dimension

10.5 (0.413)

Piston clearance to cylinder block

0.010 - 0.030 (0.0004 - 0.0012)

Piston pin hole diameter

21.987 - 21.999 (0.8656 - 0.8661)

PISTON RING

NMEM0034S02

Unit: mm (in)

Side clearance

Top

Standard

0.045 - 0.080 (0.0018 - 0.0031)

Limit

0.1 (0.004)

2nd

Standard

0.030 - 0.065 (0.0012 - 0.0026)

Limit

0.1 (0.004)

Oil

Standard

0.065 - 0.135 (0.0026 - 0.0053)

Limit

—

Ring end gap

Top

Standard

0.20 - 0.30 (0.0079 - 0.0118)

Limit

0.39 (0.0154)

2nd

Standard

0.35 - 0.50 (0.0138 - 0.0197)

Limit

0.59 (0.0232)

Oil

Standard

0.20 - 0.60 (0.0079 - 0.0236)

Limit

0.69 (0.0272)

PISTON PIN

NMEM0034S03

Unit: mm (in)

Piston pin outer diameter

21.989 - 22.001 (0.8657 - 0.8622)

Interference fit of piston pin to piston

0 - 0.004 (0 - 0.0002)

Piston pin to connecting rod bushing clearance

Standard

0.005 - 0.017 (0.0002 - 0.0007)

Limit

0.023 (0.0009)

* Values measured at ambient temperature of 20°C (68°F)

SERVICE DATA AND SPECIFICATIONS (SDS)

Piston, Piston Ring and Piston pin

EM-90

Connecting Rod

NMEM0035

Unit: mm (in)

Center distance

136.25 - 136.35 (5.3642 - 5.3681)

Bend [per 100 (3.94)]

Limit

0.15 (0.0059)

Torsion [per 100 (3.94)]

Limit

0.30 (0.0118)

Connecting rod small end inner diameter

24.980 - 25.000 (0.9835 - 0.9843)

Piston pin bushing inner diameter*

22.000 - 22.012 (0.8661 - 0.8666)

Connecting rod big end inner diameter

51.000 - 51.013 (2.0079 - 2.0084)

Side clearance

Standard

0.20 - 0.35 (0.0079 - 0.0138)

Limit

0.5 (0.020)

*After installing in connecting rod

GI

MA

LC

EC

FE

CL

MT

AT

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

SERVICE DATA AND SPECIFICATIONS (SDS)

Connecting Rod

EM-91

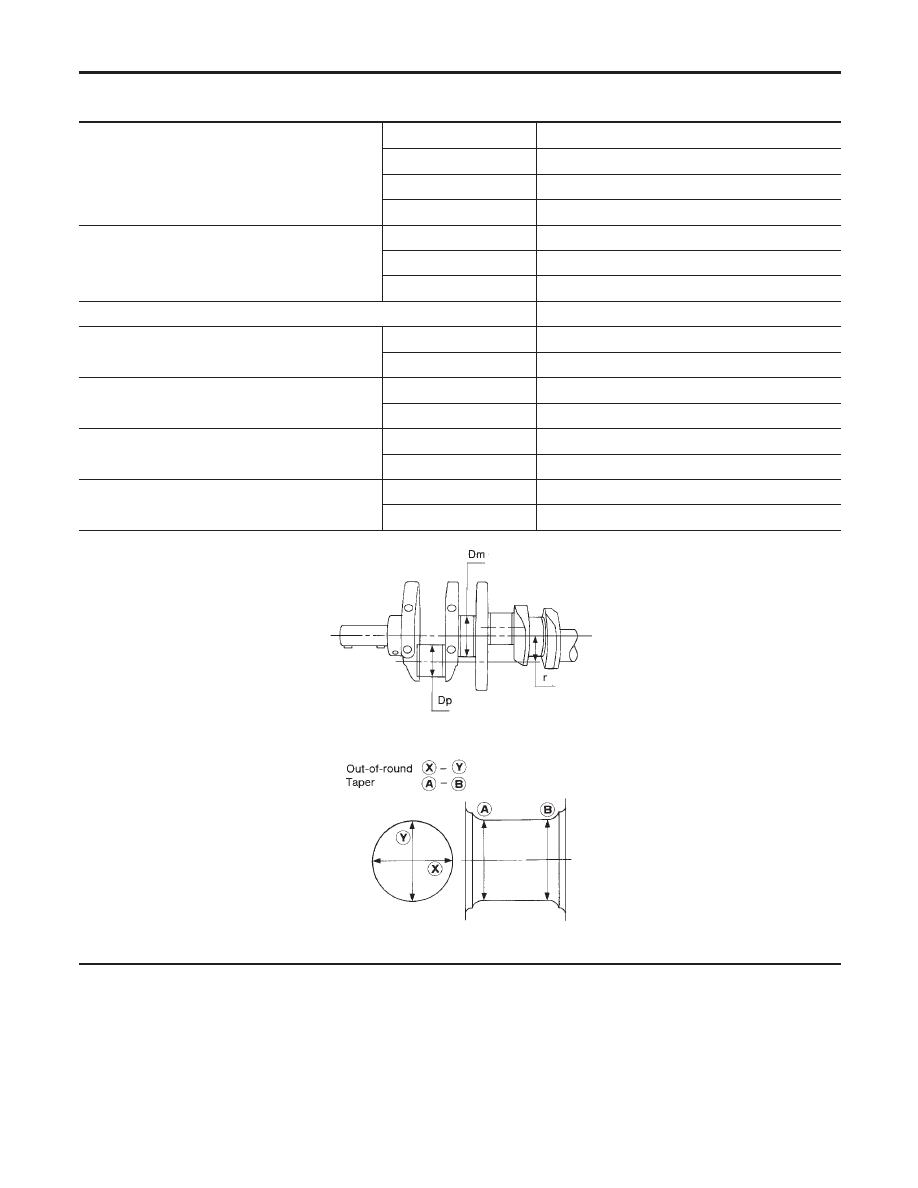

Crankshaft

NMEM0036

Unit: mm (in)

Main journal dia. “Dm”

Grade No. 0

54.974 - 54.980 (2.1643 - 2.1646)

Grade No. 1

54.968 - 54.974 (2.1641 - 2.1643)

Grade No. 2

54.962 - 54.968 (2.1639 - 2.1641)

Grade No. 3

54.956 - 54.962 (2.1636 - 2.1639)

Pin journal dia. “Dp”

Grade No. 0

47.968 - 47.974 (1.8885 - 1.8887)

Grade No. 1

47.962 - 47.968 (1.8883 - 1.8885)

Grade No. 2

47.956 - 47.962 (1.8880 - 1.8883)

Center distance “r”

42.96 - 43.04 (1.6913 - 1.6945)

Out-of-round (X − Y)
Standard

Main journal

Less than 0.005 (0.0002)

Pin journal

Less than 0.0025 (0.0001)

Taper (A − B)
Standard

Main journal

Less than 0.005 (0.0002)

Pin journal

Less than 0.0025 (0.0001)

Runout [TIR]

Standard

Less than 0.025 (0.0010)

Limit

Less than 0.05 (0.0020)

Free end play

Standard

0.10 - 0.26 (0.0039 - 0.0102)

Limit

0.30 (0.0118)

SEM954C

EM715

SERVICE DATA AND SPECIFICATIONS (SDS)

Crankshaft
