SEM929C

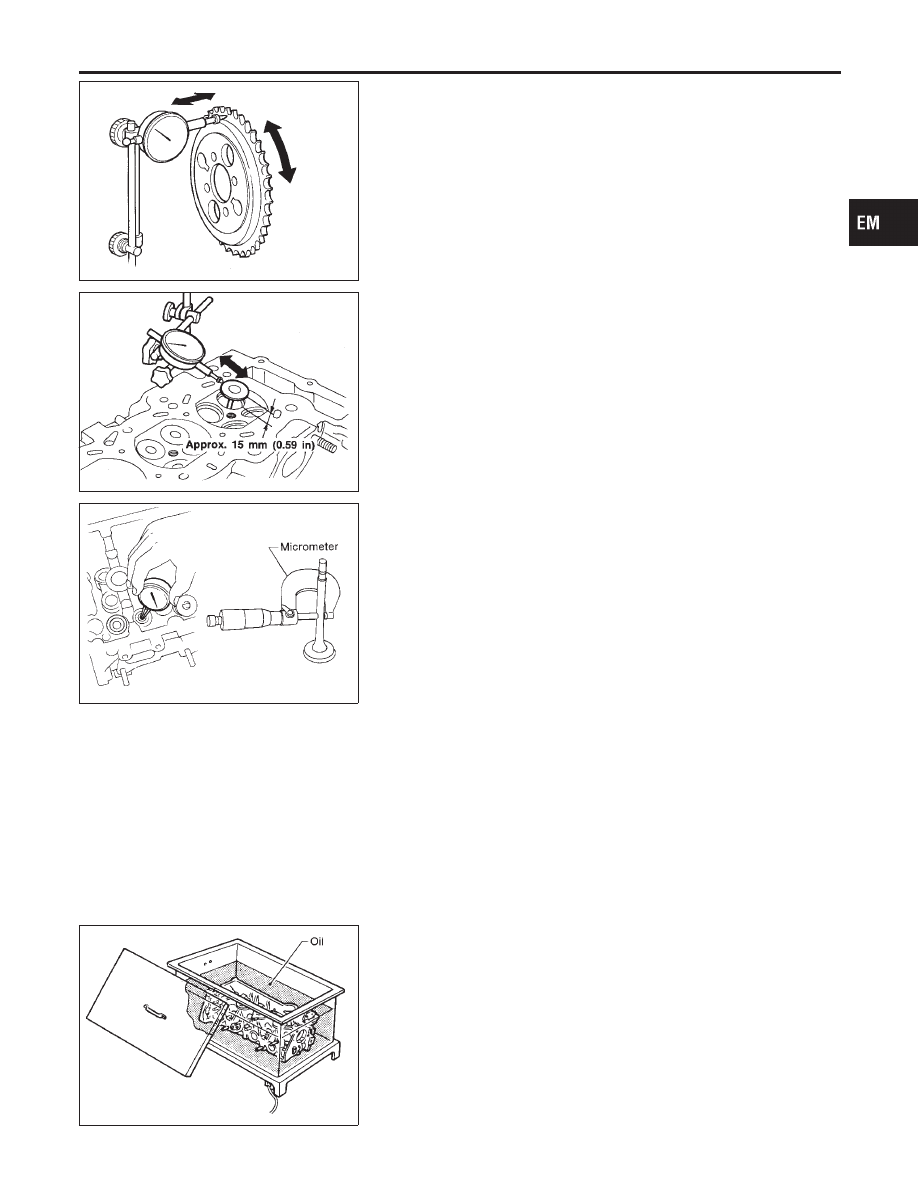

CAMSHAFT SPROCKET RUNOUT

NMEM0019S07

1.

Install sprocket on camshaft.

2.

Measure camshaft sprocket runout.

Runout (Total indicator reading):

Limit 0.25 mm (0.0098 in)

3.

If it exceeds the limit, replace camshaft sprocket.

SEM003D

VALVE GUIDE CLEARANCE

NMEM0019S08

1.

Measure valve deflection as shown in illustration. (Valve and
valve guide mostly wear in this direction.)

Valve deflection limit (Dial gauge reading):

Intake & Exhaust

0.2 mm (0.008 in)

SEM938C

2.

If it exceeds the limit, check valve to valve guide clearance.

a.

Measure valve stem diameter and valve guide inner diameter.

b.

Calculate valve to valve guide clearance.

Valve to valve guide clearance = valve guide inner
diameter − valve stem diameter:

Standard

Intake 0.020 - 0.053 mm (0.0008 - 0.0021 in)
Exhaust 0.040 - 0.073 mm (0.0016 - 0.0029 in)

Limit

Intake 0.08 mm (0.0031 in)
Exhaust 0.1 mm (0.004 in)

c.

If it exceeds the limit, replace valve and remeasure clearance.

I

If clearance still exceeds the limit after replacing valve, replace
valve guide.

SEM008A

VALVE GUIDE REPLACEMENT

NMEM0019S09

1.

To remove valve guide, heat cylinder head to 110 to 130°C
(230 to 266°F).

GI

MA

LC

EC

FE

CL

MT

AT

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

CYLINDER HEAD

Inspection (Cont’d)

EM-45

SEM931C

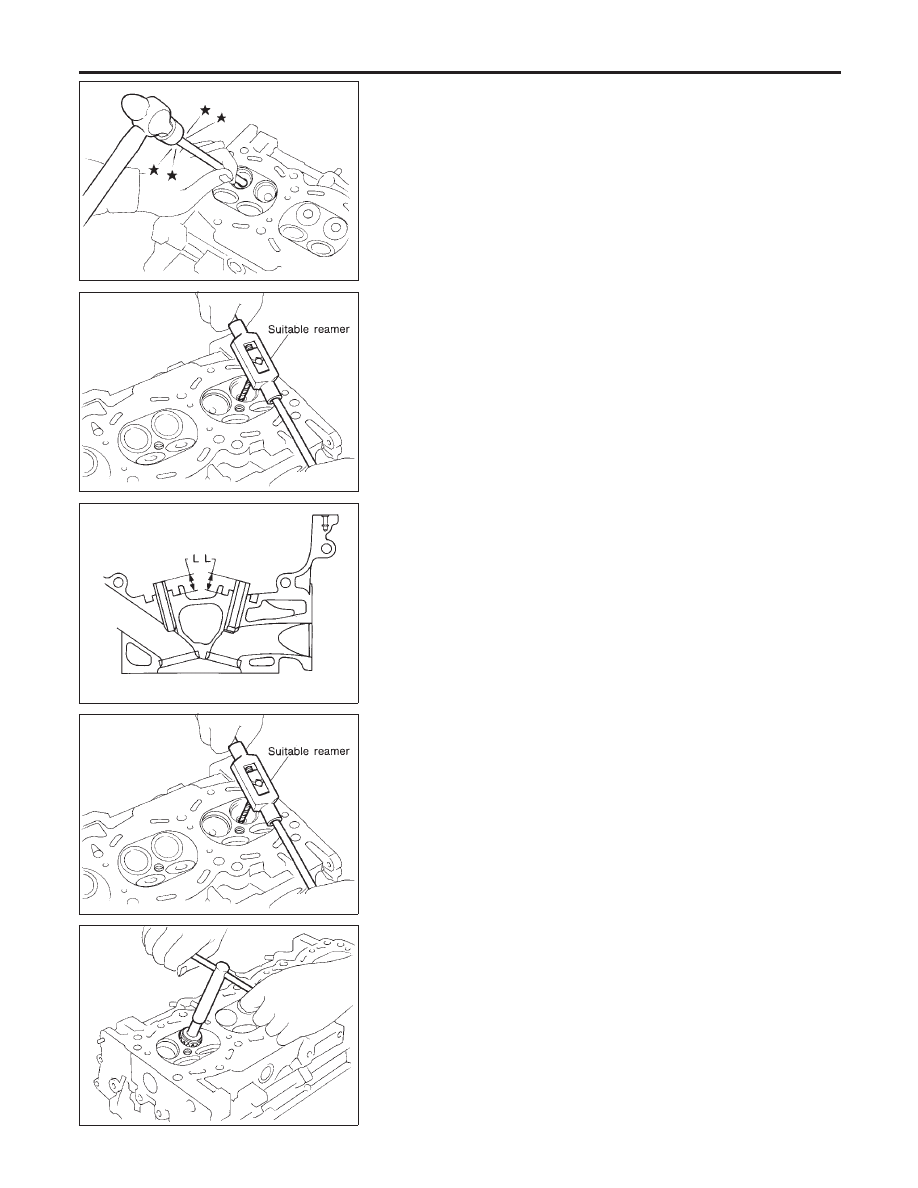

2.

Drive out valve guide with a press (under a 20 kN [2 ton, 2.2
US ton, 2.0 Imp ton] pressure) or hammer and suitable tool.

SEM932C

3.

Ream cylinder head valve guide hole.

Valve guide hole diameter
(for service parts):

Intake

10.175 - 10.196 mm (0.4006 - 0.4014 in)

Exhaust

11.175 - 11.196 mm (0.4400 - 0.4408 in)

SEM083D

4.

Heat cylinder head to 110 to 130°C (230 to 266°F) and press
service valve guide into cylinder head.

Projection “L”:

14.0 - 14.2 mm (0.551 - 0.559 in)

SEM932C

5.

Ream valve guide.

Finished size:

Intake

6.000 - 6.018 mm (0.2362 - 0.2369 in)

Exhaust

7.000 - 7.018 mm (0.2756 - 0.2763 in)

SEM934C

VALVE SEATS

NMEM0019S10

Check valve seats for pitting at contact surface. Resurface or
replace if excessively worn.

I

Before repairing valve seats, check valve and valve guide
for wear. If they are worn, replace them. Then correct valve
seat.

I

Use both hands to cut uniformly.

CYLINDER HEAD

Inspection (Cont’d)

EM-46

SEM795A

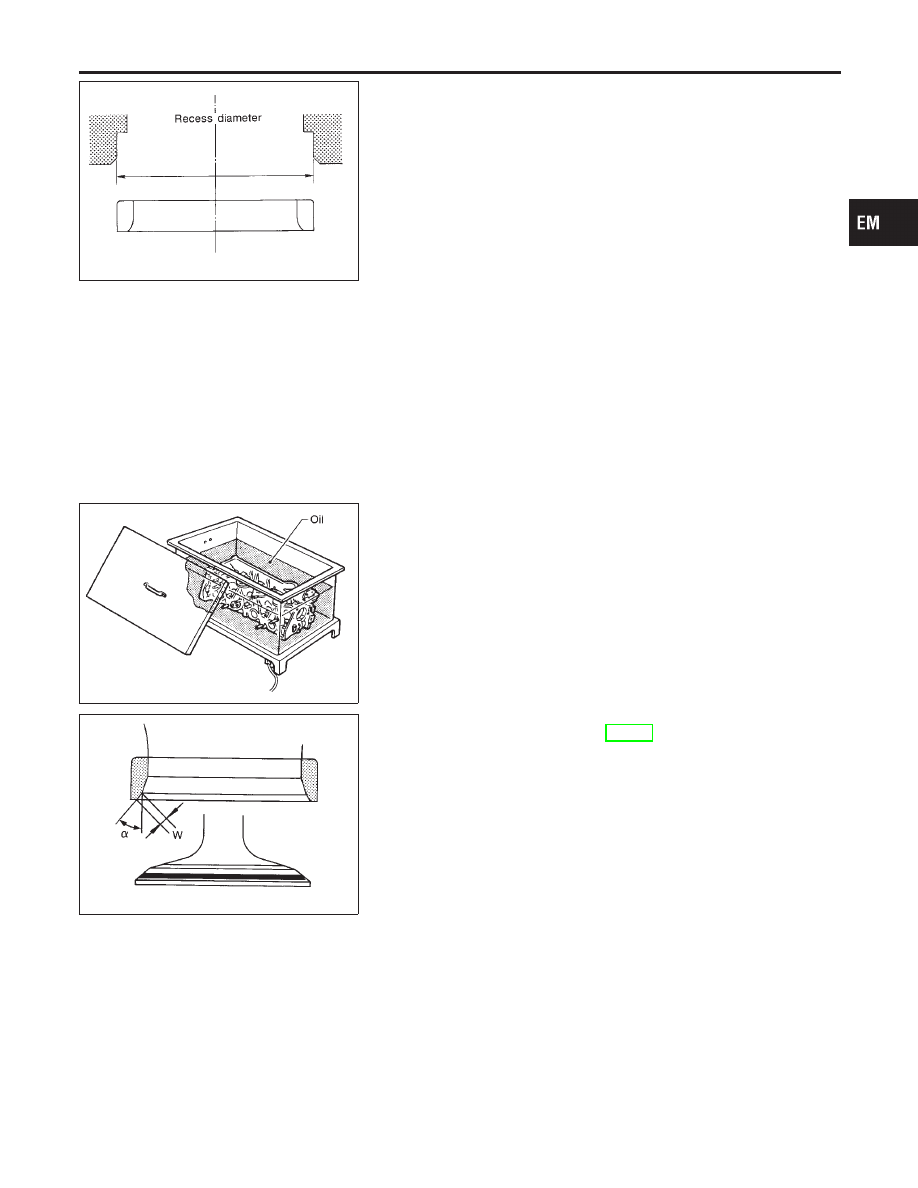

REPLACING VALVE SEAT FOR SERVICE PARTS

NMEM0019S11

1.

Bore out old seat until it collapses. Set machine depth stop so
that boring cannot contact bottom face of seat recess in cylin-
der head.

2.

Ream cylinder head recess.

Reaming bore for service valve seat
Oversize [0.5 mm (0.020 in)]:

Intake 35.500 - 35.516 mm (1.3976 - 1.3983 in)
Exhaust 31.500 - 31.516 mm (1.2402 - 1.2408 in)

Use the valve guide center for reaming to ensure valve seat
will have the correct fit.

SEM008A

3.

Heat cylinder head to 110 to 130°C (230 to 266°F).

4.

Press fit valve seat until it seats on the bottom.

SEM892B

5.

Cut or grind valve seat to the specified dimensions using a
suitable tool. Refer to SDS, EM-87.

6.

After cutting, lap valve seat with abrasive compound.

7.

Check valve seating condition.

Seat face angle “

α

”:

44°53

′

- 45°07

′

Contacting width “W”:

Intake

1.4 - 1.7 mm (0.055 - 0.067 in)

Exhaust

1.7 - 2.0 mm (0.067 - 0.079 in)

GI

MA

LC

EC

FE

CL

MT

AT

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

CYLINDER HEAD

Inspection (Cont’d)

EM-47

AEM343

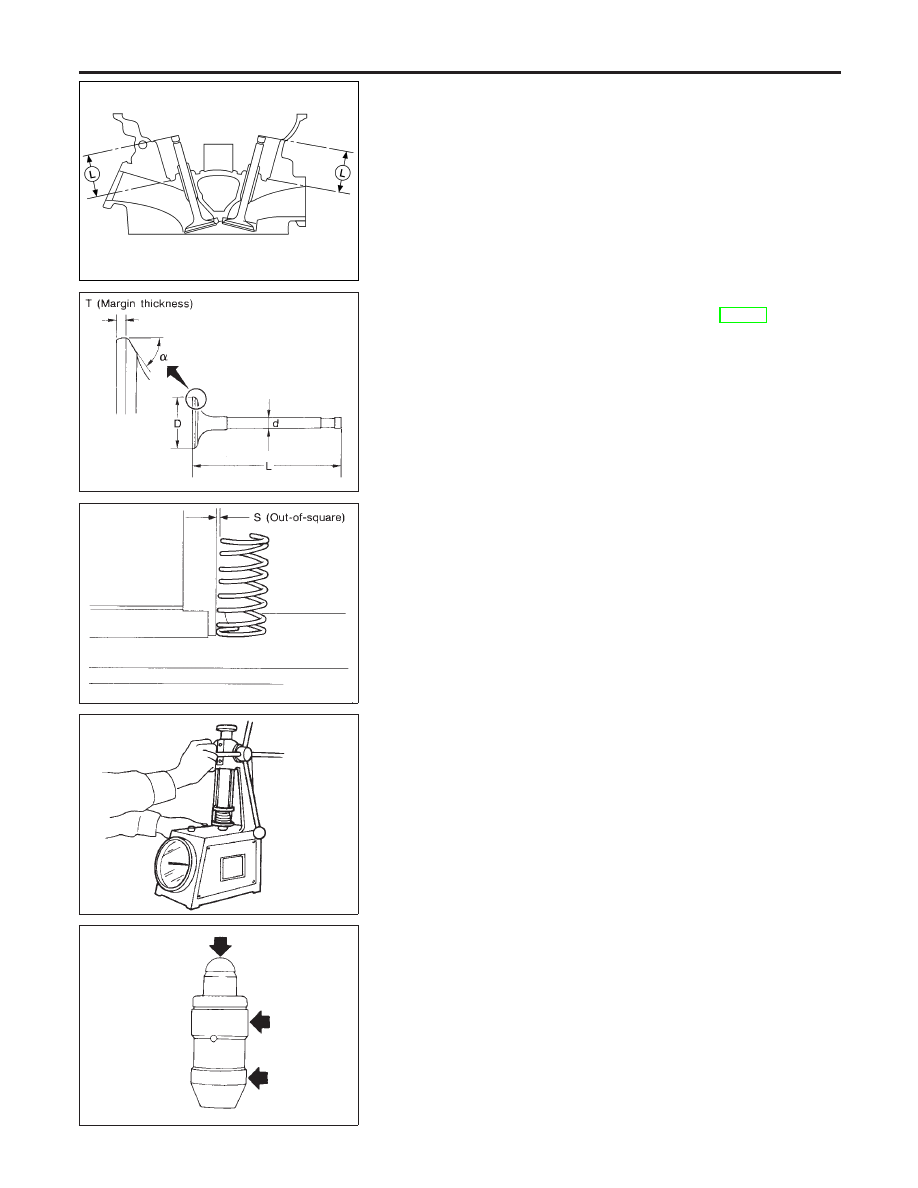

Use a depth gauge to measure the distance between the mount-
ing surface of the cylinder head spring seat and the valve stem end.
If the distance is shorter than the specified valve, repeat step 5
above to adjust it.
If it is longer, replace the valve seat with a new one.

Valve seat resurface limit:

42.74 - 43.26 mm (1.6827 - 1.7031 in)

SEM188A

VALVE DIMENSIONS

NMEM0019S12

Check dimensions of each valve. Refer to SDS, EM-84.
When valve head has been worn down to 0.5 mm (0.020 in) in
margin thickness, replace valve.
Grinding allowance for valve stem tip is 0.2 mm (0.008 in) or
less.

SEM288A

VALVE SPRING

NMEM0019S13

Squareness

NMEM0019S1301

1.

Measure dimension “S”.

Out-of-square “S”:

Less than 2.2 mm (0.087 in)

2.

If it exceeds the limit, replace spring.

EM113

Pressure

NMEM0019S1302

Check valve spring pressure at specified spring height.

Pressure:

Standard

578.0 - 641.6 N (59.0 - 65.4 kg, 129.9 - 144.2 lb) at
30.0 mm (1.181 in)

Limit

549.2 N (56.0 kg, 123.5 lb) at 30.0 mm (1.181 in)

If it exceeds the limit, replace spring.

SEM935C

HYDRAULIC LASH ADJUSTER

NMEM0019S14

1.

Check contact and sliding surfaces for wear or score.

CYLINDER HEAD

Inspection (Cont’d)

EM-48
