Nissan Silvia. Manual - part 231

SEM014F

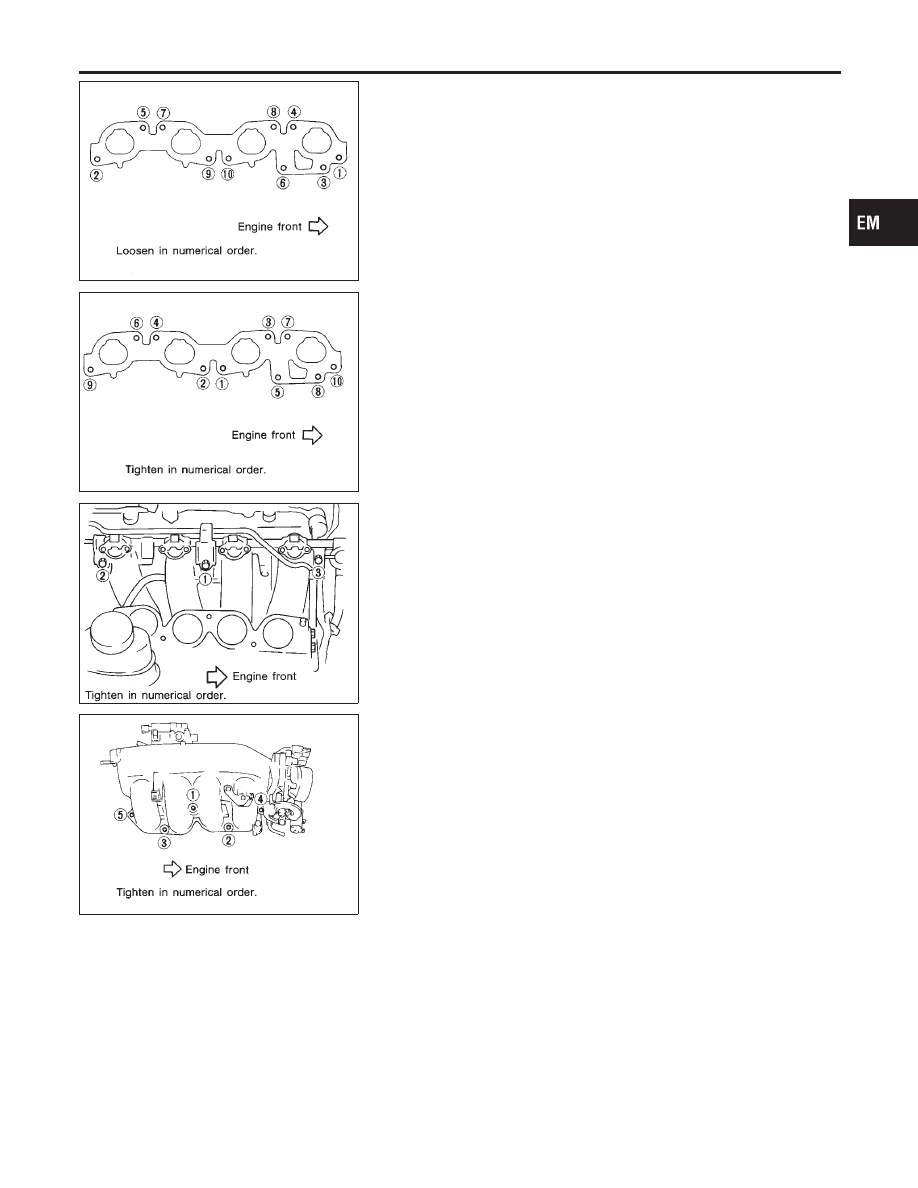

11. Remove intake manifold.

SEM015F

Installation

NMEM0047

1.

Install intake manifold.

2.

Install intake manifold supports.

SEM016F

3.

Install fuel tube assembly.

Tighten bolts in two steps:

1st: 9.3 - 10.8 N·m (0.95 - 1.1 kg-m, 6.9 - 8.0 ft-lb)
2nd: 21 - 26 N·m (2.1 - 2.7 kg-m, 15 - 20 ft-lb)

4.

Connect harness connectors of engine coolant temperature
sensor and thermal transmitter.

SEM017F

5.

Install intake manifold collector.

6.

Reinstall any parts removed in reverse order of removal.

GI

MA

LC

EC

FE

CL

MT

AT

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

INTAKE MANIFOLD

Removal (Cont’d)

EM-37

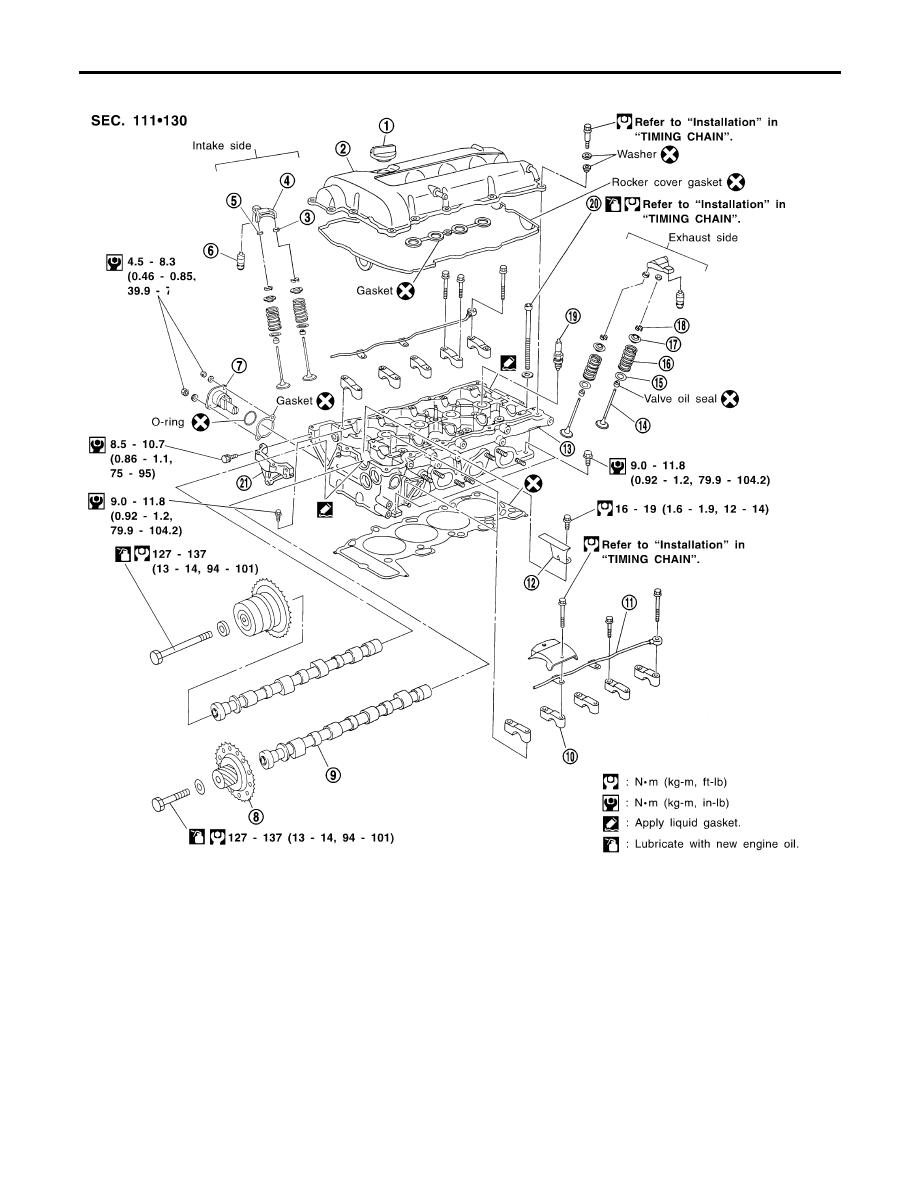

Components

NMEM0016

SEM621G

1.

Oil filler cap

2.

Rocker cover

3.

Rocker arm guide

4.

Rocker arm

5.

Shim

6.

Hydraulic lash adjuster

7.

Chain tensioner

8.

Camshaft sprocket

9.

Camshaft

10. Camshaft bracket
11. Oil tube
12. Chain guide
13. Cylinder head
14. Valve

15. Valve spring seat
16. Valve spring
17. Valve spring retainer
18. Valve collet
19. Spark plug
20. Cylinder head bolt
21. Cylinder head front cover

CYLINDER HEAD

Components

EM-38

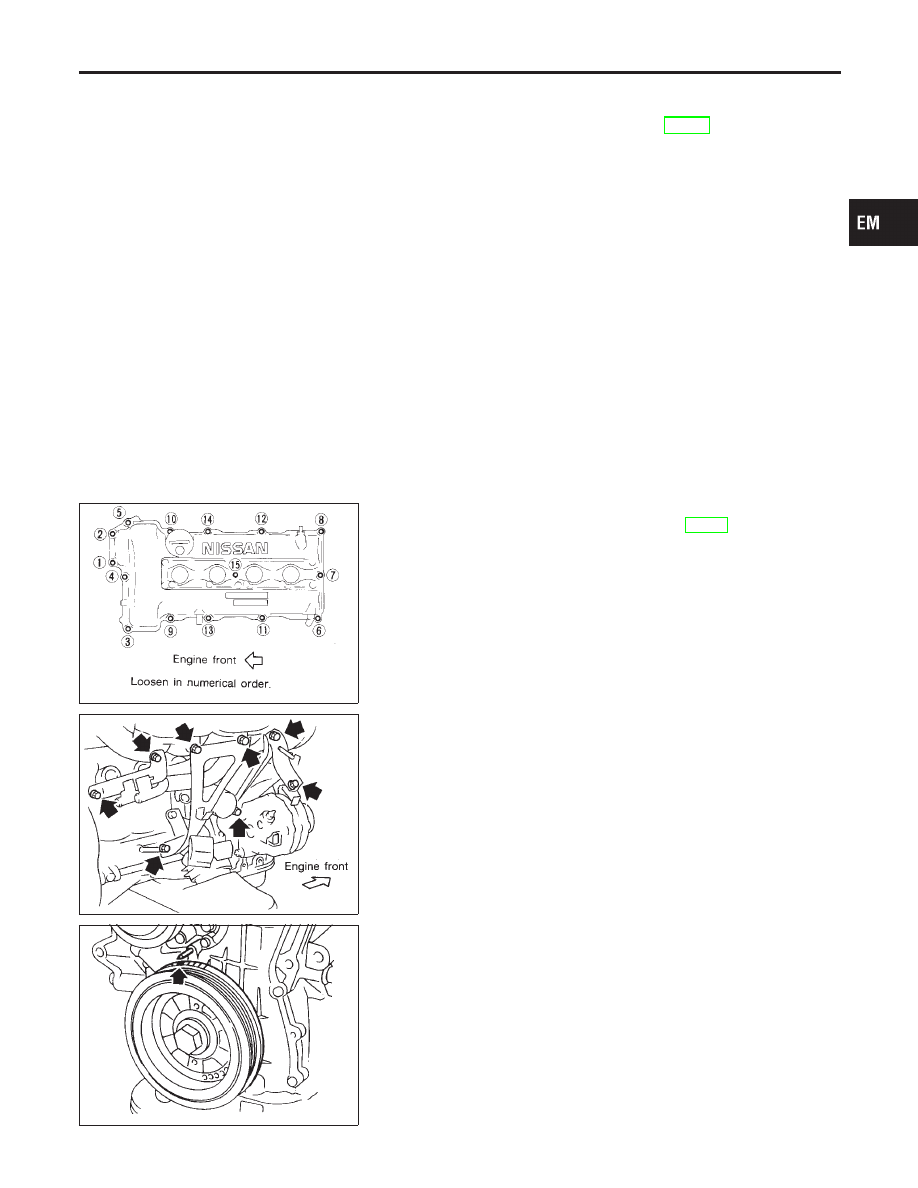

Removal

NMEM0017

1.

Release fuel pressure.
Refer to “Fuel Pressure Release” in EC-27.

2.

Remove engine under covers.

3.

Drain coolant.

4.

Remove radiator.

5.

Remove air duct to intake manifold and air recirculation duct.

6.

Remove PCV hoses from rocker cover.

7.

Remove drive belts and water pump pulley.

8.

Remove alternator and power steering oil pump.

9.

Remove the following parts from cylinder head and intake
manifold: vacuum hoses, fuel hoses, water hoses, wires, and
harness connectors and so on.

10. Remove ignition coils and all spark plugs.

SEM986E

11. Remove rocker cover, loosen bolts in numerical order.
12. Remove front exhaust tube. Refer to FE-11 (“Removal and

Installation”).

13. Remove the lower intake manifold supports.

SEM987E

14. Remove intake manifold supports.

SEM983C

15. Set No. 1 piston at TDC on the compression stroke by rotat-

ing crankshaft.

GI

MA

LC

EC

FE

CL

MT

AT

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

CYLINDER HEAD

Removal

EM-39

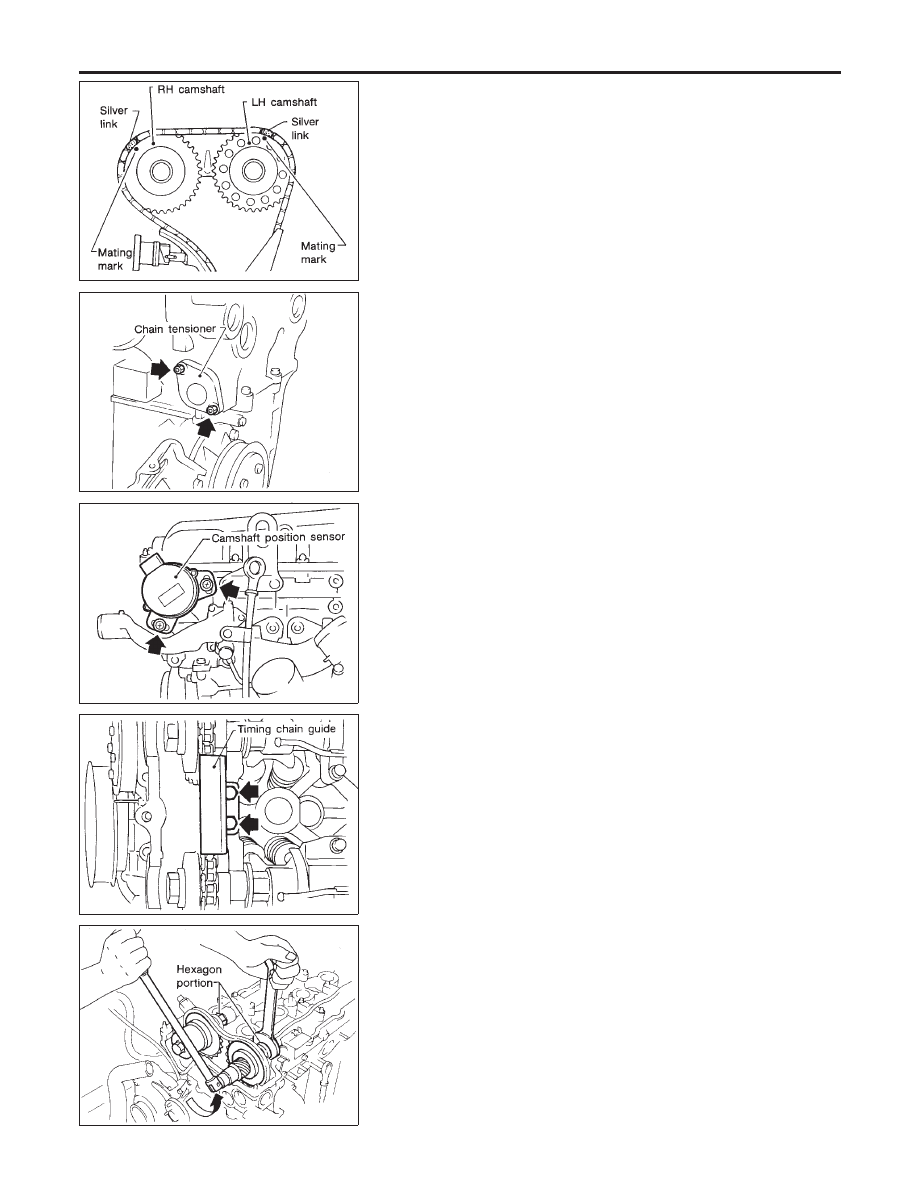

SEM988E

I

Rotate crankshaft until mating mark on camshaft sprocket
is set at position indicated in figure at left.

I

Apply paint to timing chain and camshaft sprockets for
alignment during installation.

SEM989E

16. Remove chain tensioner.

SEM990E

17. Remove camshaft position sensor.

Do not turn rotor with distributor removed.

SEM071D

18. Remove timing chain guide.

SEM992E

19. Remove camshaft sprockets.

CYLINDER HEAD

Removal (Cont’d)

EM-40
