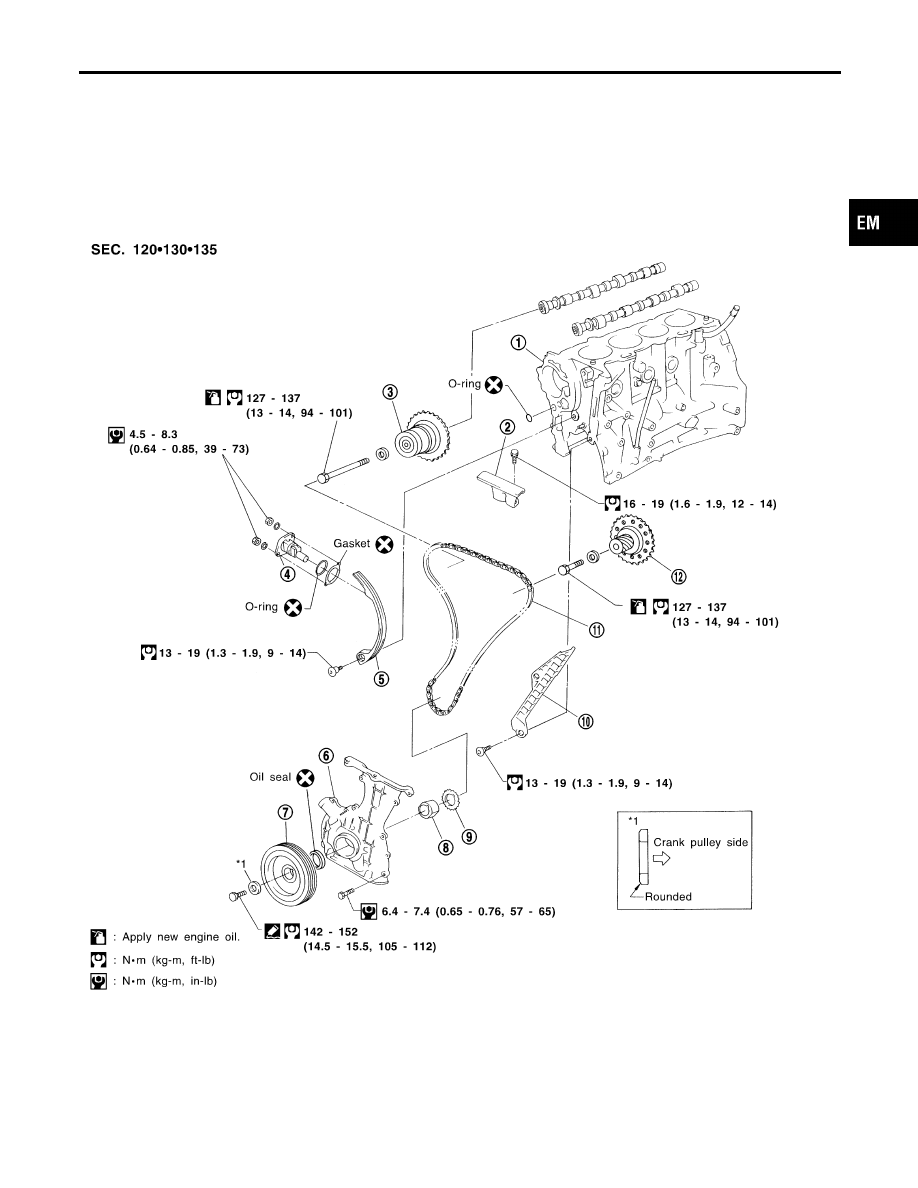

Components

NMEM0011

CAUTION:

I

After removing timing chain, do not turn crankshaft and camshaft separately, or valves will strike
piston heads.

I

When installing rocker arms, camshafts, chain tensioner, oil seals, or other sliding parts, lubricate
contacting surfaces with new engine oil.

I

Apply new engine oil to bolt threads and seat surfaces when installing, camshaft sprockets,
crankshaft pulley, and camshaft brackets.

SEM619G

1.

Cylinder block

2.

Chain guide

3.

RH camshaft sprocket

4.

Chain tensioner

5.

Chain guide

6.

Front cover

7.

Crankshaft pulley

8.

Oil pump drive spacer

9.

Crankshaft sprocket

10. Chain guide
11. Timing chain
12. LH camshaft sprocket

GI

MA

LC

EC

FE

CL

MT

AT

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

TIMING CHAIN

Components

EM-25

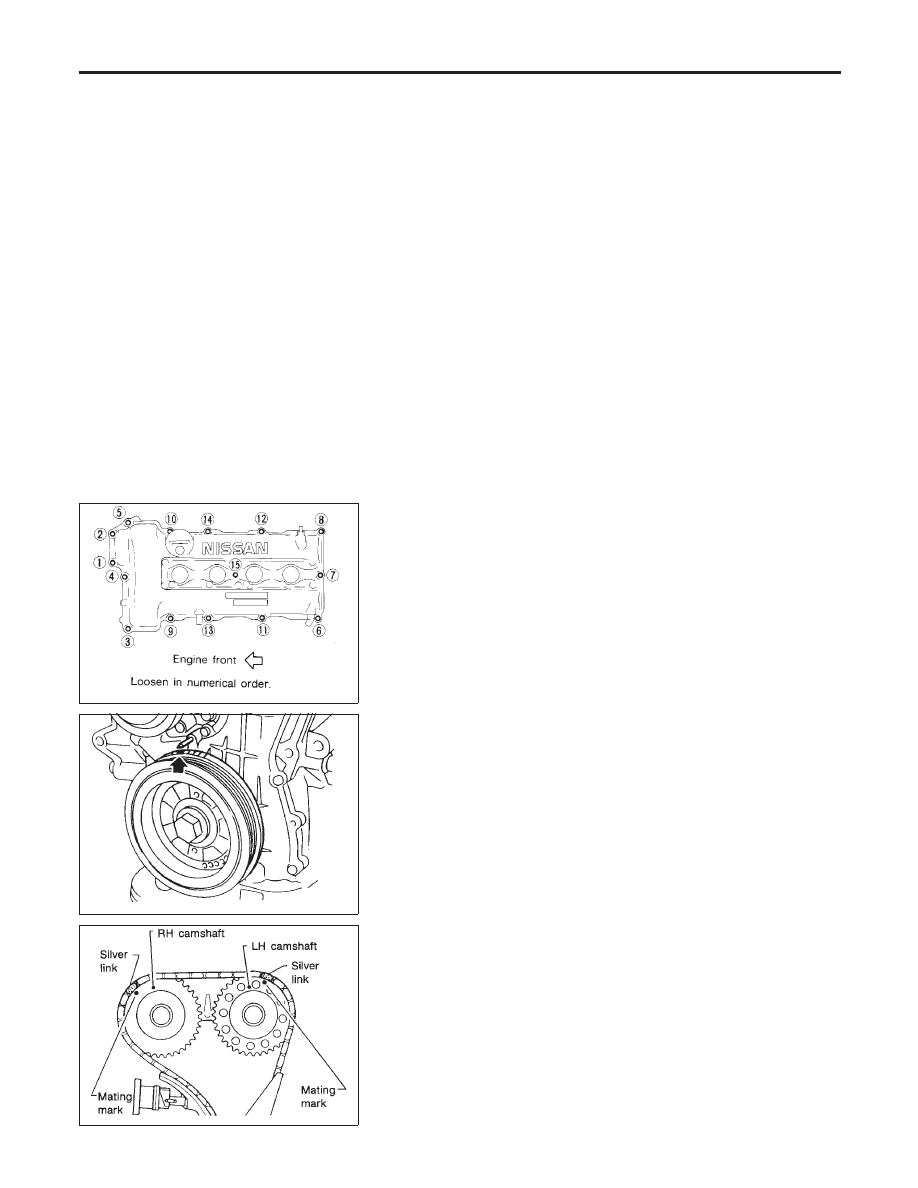

Removal

NMEM0012

1.

Remove engine under covers.

2.

Drain coolant.

3.

Remove radiator shroud and cooling fan.

4.

Remove air duct to intake manifold and air recirculation duct.

5.

Remove drive belts and water pump pulley.

6.

Remove alternator.

7.

Remove power steering oil pump.

8.

Remove the following parts: vacuum hoses, wires, harness,
connectors and so on.

9.

Remove ignition coils.

SEM986E

10. Remove rocker cover bolts in numerical order.
11. Remove rocker cover.

SEM983C

12. Set No. 1 piston at TDC of its compression stroke.

SEM988E

I

Rotate crankshaft until mating mark on camshaft sprocket
is set at position indicated in figure.

TIMING CHAIN

Removal

EM-26

SEM989E

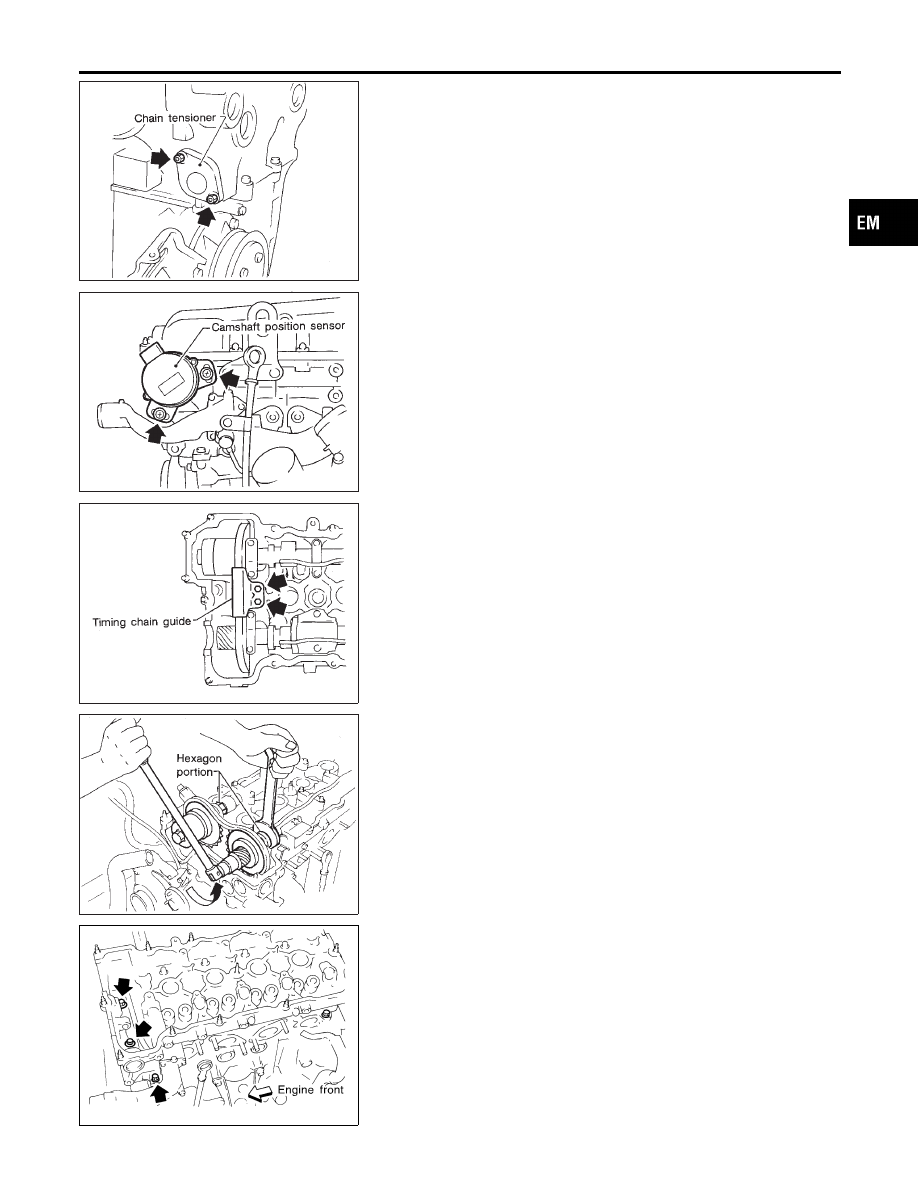

13. Remove chain tensioner.

SEM990E

14. Remove camshaft position sensor.

SEM991E

15. Remove timing chain guide.
16. Remove cylinder head front cover.

SEM992E

17. Remove camshaft sprockets.

SEM620G

18. Remove cylinder head outside bolts and inside sub bolts.

GI

MA

LC

EC

FE

CL

MT

AT

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

TIMING CHAIN

Removal (Cont’d)

EM-27

SEM979C

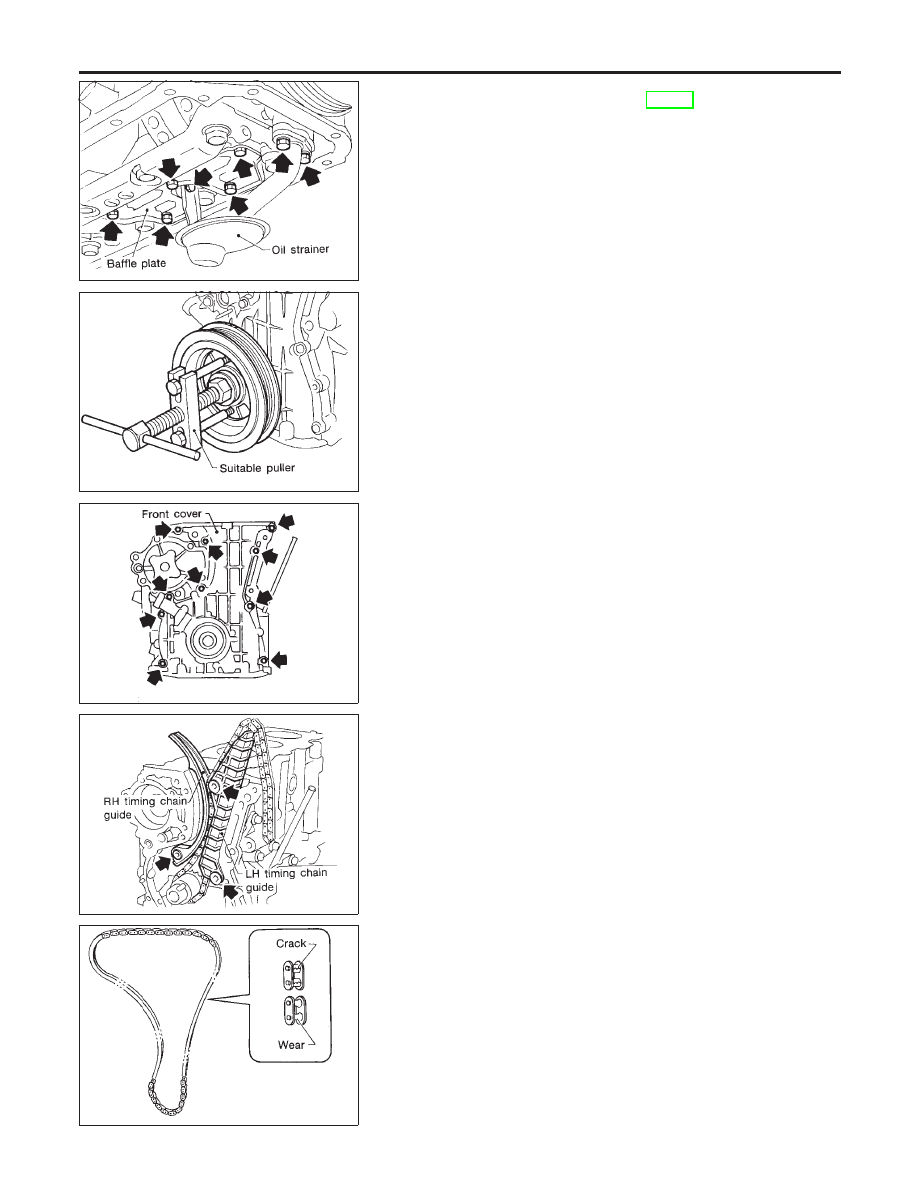

19. Remove oil pans.

Refer to “Removal” in “OIL PAN” (EM-20).

20. Remove oil strainer and baffle plate.

SEM980C

21. Remove crankshaft pulley.

SEM997E

22. Remove front cover.

CAUTION:

Be careful not to tear or damage the cylinder head gasket.
23. Remove oil pump drive spacer.

CAUTION:

Be careful not to damage oil pump drive spacer and oil seal.

SEM982CA

24. Remove timing chain guides and timing chain.

SEM984C

Inspection

NMEM0013

Check for cracks and excessive wear at roller links. Replace
chain if necessary.

TIMING CHAIN

Removal (Cont’d)

EM-28
