7

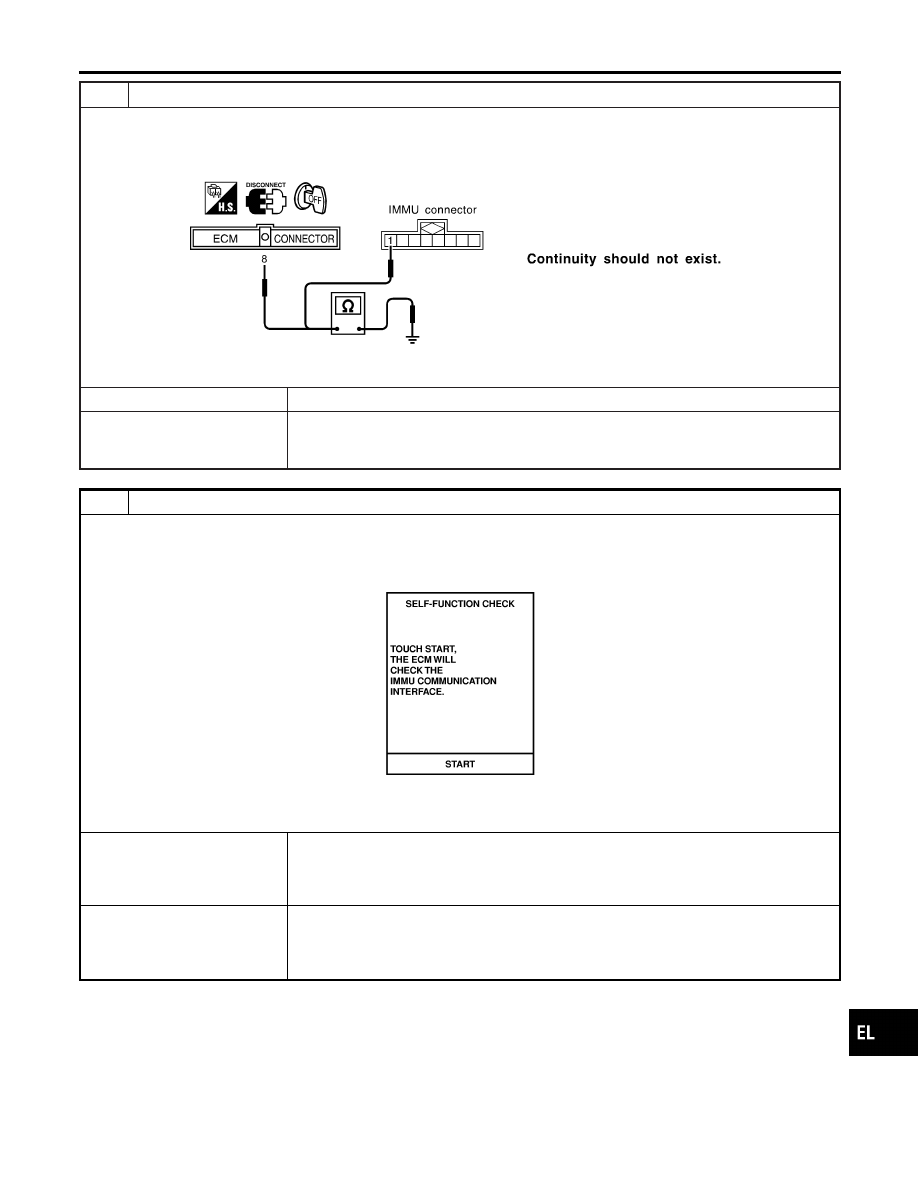

CHECK COMMUNICATION LINE GROUND SHORT CIRCUIT

1. Turn ignition switch OFF.
2. Check continuity between ECM harness connector F1 terminal 8 (OR) or IMMU harness connector E114 terminal 1

(PU/R) and ground.

SEL262Y

OK or NG

OK

©

GO TO 8.

NG

©

Communication line is short-circuited with ground line.
Repair harness or connectors.
Ref. part No. C4

8

SELF-FUNCTION CHECK

1. Connect ECM connector and disconnect IMMU connector.
2. Turn ignition switch ON.
3. Touch “SELF-FUNCTION CHECK” on CONSULT-II “SELECT DIAG MODE” screen.
4. Touch “START”. ECM will then check its communication interface by itself.

SEL936X

SELF-FUNCTION CHECK result:

OK or NG

OK

©

IMMU is malfunctioning.
Replace IMMU. Ref. part No. A
Perform initialization with CONSULT-II.
For the operation of initialization, refer to “CONSULT-II operation manual NATS”.

NG

©

ECM is malfunctioning.
Replace ECM. Ref. part No. B
Perform initialization with CONSULT-II.
For the operation of initialization, refer to “CONSULT-II operation manual NATS”.

GI

MA

EM

LC

EC

FE

CL

MT

AT

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

NATS (NISSAN ANTI-THEFT SYSTEM)

Trouble Diagnoses (Cont’d)

EL-145

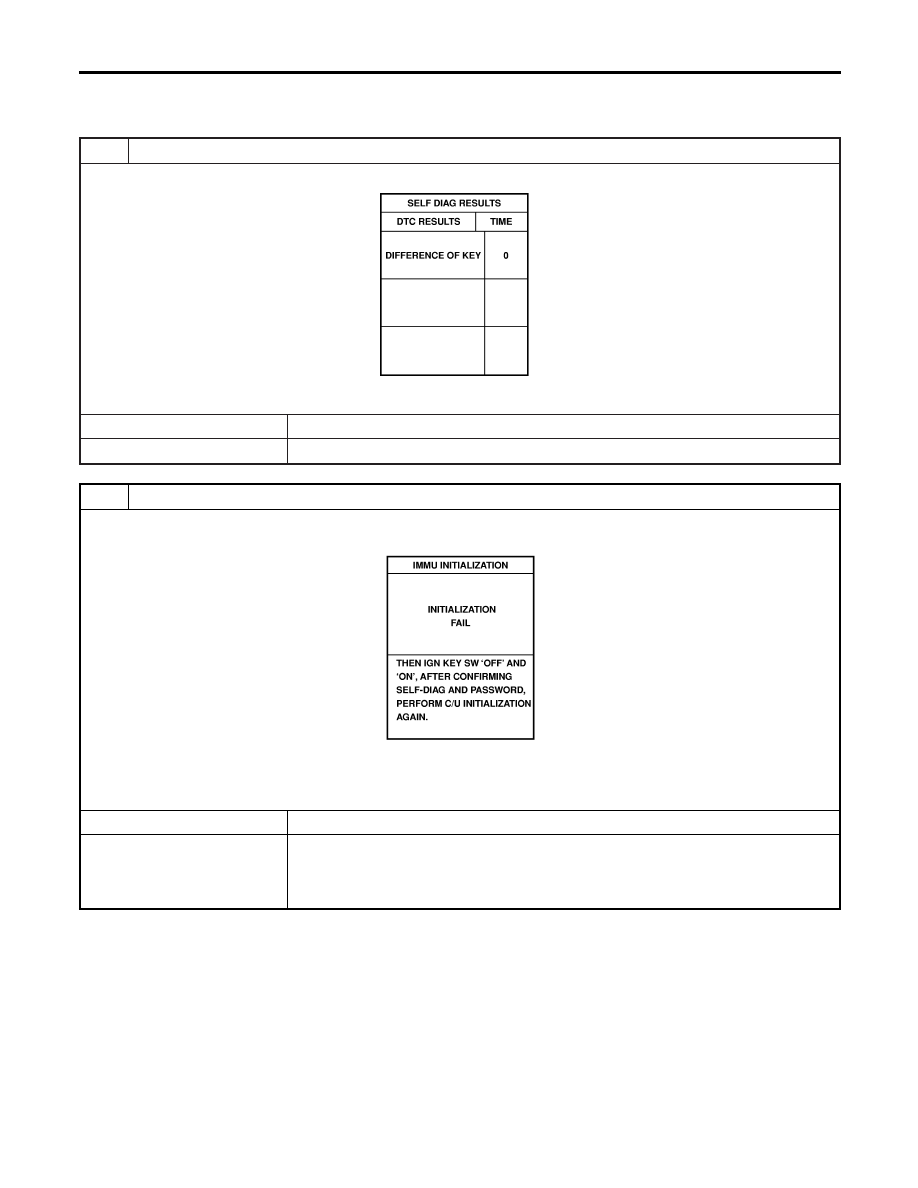

DIAGNOSTIC PROCEDURE 4

=NMEL0330S08

Self-diagnostic results:
“DIFFERENCE OF KEY” displayed on CONSULT-II screen

1

CONFIRM SELF-DIAGNOSTIC RESULTS

Confirm SELF-DIAGNOSTIC RESULTS “DIFFERENCE OF KEY” displayed on CONSULT-II screen.

SEL367X

Is CONSULT-II screen displayed as above?

Yes

©

GO TO 2.

No

©

GO TO SYMPTOM MATRIX CHART 1.

2

PERFORM INITIALIZATION WITH CONSULT-II

Perform initialization with CONSULT-II. Re-register all NATS ignition key IDs.
For initialization and registration of NATS ignition key IDs, refer to “CONSULT-II operation manual NATS”.

SEL297W

NOTE:
If the initialization is not completed or fails, CONSULT-II shows above message on the screen.

Can the system be initialized and can the engine be started with re-registered NATS ignition key?

Yes

©

Ignition key ID was unregistered. Ref. part No. D

No

©

IMMU is malfunctioning.
Replace IMMU. Ref. part No. A
Perform initialization with CONSULT-II.
For initialization, refer to “CONSULT-II operation manual NATS”.

NATS (NISSAN ANTI-THEFT SYSTEM)

Trouble Diagnoses (Cont’d)

EL-146

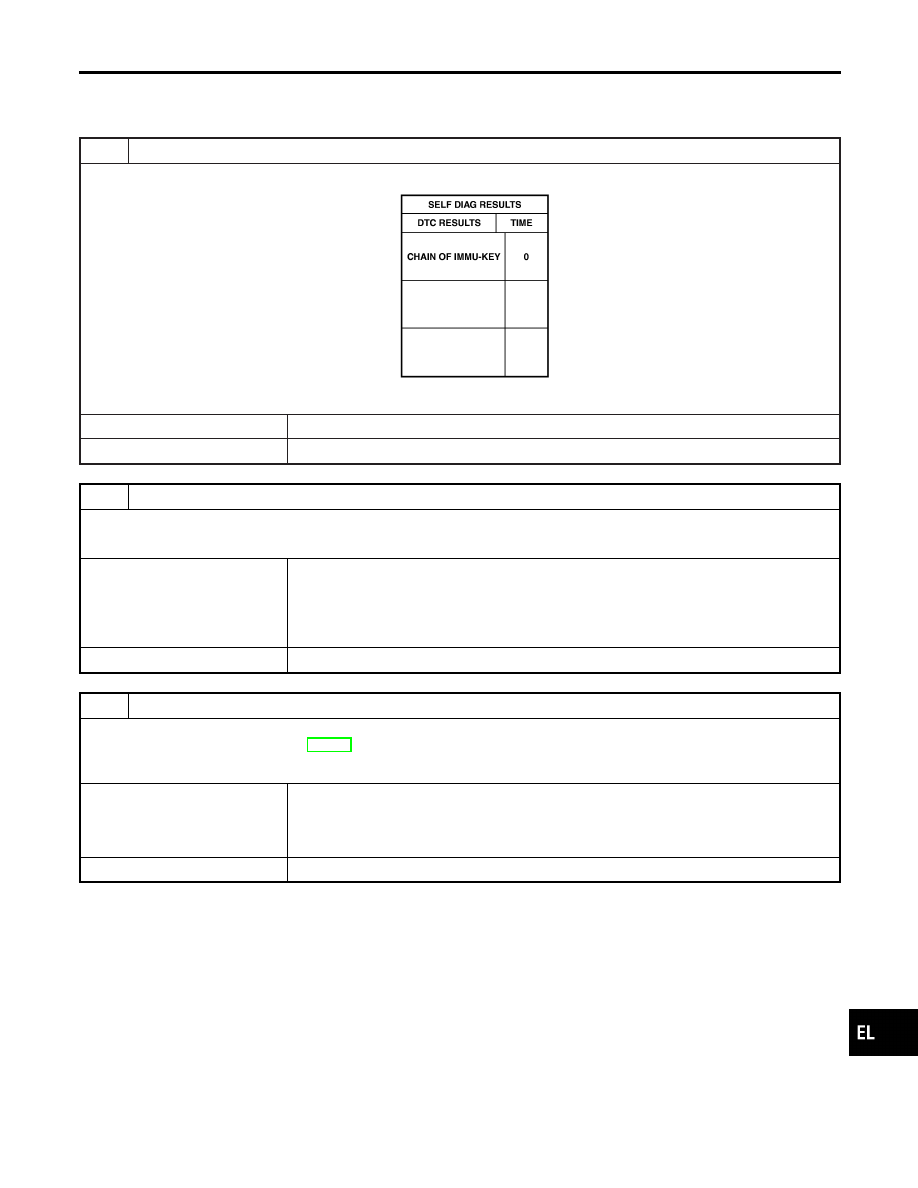

DIAGNOSTIC PROCEDURE 5

=NMEL0330S09

Self-diagnostic results:
“CHAIN OF IMMU-KEY” displayed on CONSULT-II screen

1

CONFIRM SELF-DIAGNOSTIC RESULTS

Confirm SELF-DIAGNOSTIC RESULTS “CHAIN OF IMMU-KEY” displayed on CONSULT-II screen.

SEL368X

Is CONSULT-II screen displayed as above?

Yes

©

GO TO 2.

No

©

GO TO SYMPTOM MATRIX CHART 1.

2

CHECK NATS IGNITION KEY ID CHIP

Start engine with another registered NATS ignition key.

Does the engine start?

Yes

©

Ignition key ID chip is malfunctioning.
Replace the ignition key.
Ref. part No. E
Perform initialization with CONSULT-II.
For initialization, refer to “CONSULT-II Operation Manual NATS”.

No

©

GO TO 3.

3

CHECK IMMU INSTALLATION

Check IMMU installation.
Refer to “How to Replace IMMU” in EL-153.

OK or NG

OK

©

IMMU is malfunctioning.
Replace IMMU. Ref. part No. A
Perform initialization with CONSULT-II.
For initialization, refer to “CONSULT-II Operation Manual NATS”.

NG

©

Reinstall IMMU correctly.

GI

MA

EM

LC

EC

FE

CL

MT

AT

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

NATS (NISSAN ANTI-THEFT SYSTEM)

Trouble Diagnoses (Cont’d)

EL-147

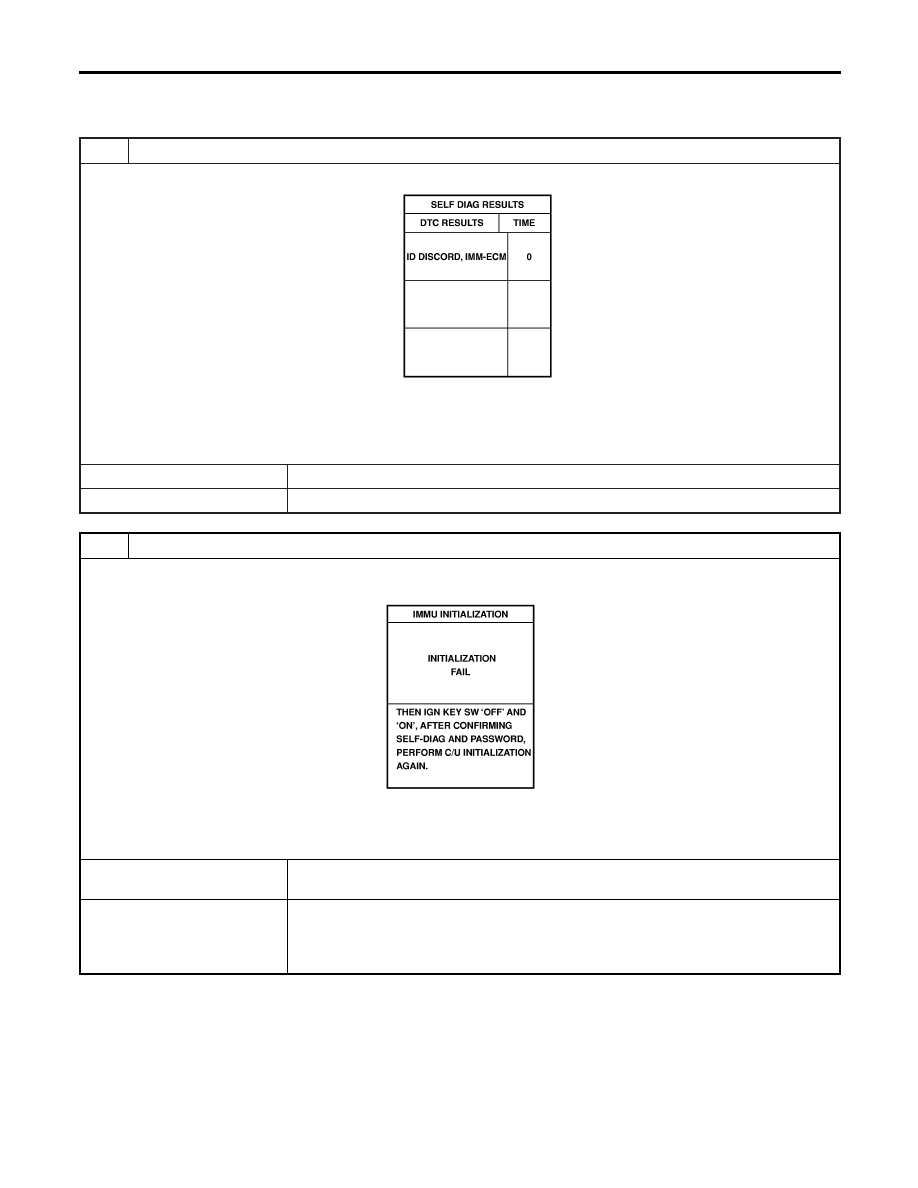

DIAGNOSTIC PROCEDURE 6

=NMEL0330S10

Self-diagnostic results:
“ID DISCORD, IMM-ECM” displayed on CONSULT-II screen

1

CONFIRM SELF-DIAGNOSTIC RESULTS

Confirm SELF-DIAGNOSTIC RESULTS “ID DISCORD, IMM-ECM” displayed on CONSULT-II screen.

SEL369X

NOTE:
“ID DISCORD IMMU-ECM”:
Registered ID of IMMU is in discord with that of ECM.

Is CONSULT-II screen displayed as above?

Yes

©

GO TO 2.

No

©

GO TO SYMPTOM MATRIX CHART 1.

2

PERFORM INITIALIZATION WITH CONSULT-II

Perform initialization with CONSULT-II. Re-register all NATS ignition key IDs.
For initialization, refer to “CONSULT-II operation manual NATS”.

SEL297W

NOTE:
If the initialization is not completed or fails, CONSULT-II shows above message on the screen.

Can the system be initialized?

Yes

©

Start engine. (END)
(System initialization had not been completed. Ref. part No. F)

No

©

ECM is malfunctioning.
Replace ECM. Ref. part No. F
Perform initialization with CONSULT-II.
For initialization, refer to “CONSULT-II operation manual NATS”.
