Nissan Silvia. Manual - part 212

SRS928

CONSULT-II

NMEL0329

CONSULT-II INSPECTION PROCEDURE

NMEL0329S01

1.

Turn ignition switch OFF.

2.

Insert NATS program card into CONSULT-II.

Program card
NATS (AEN00A)
3.

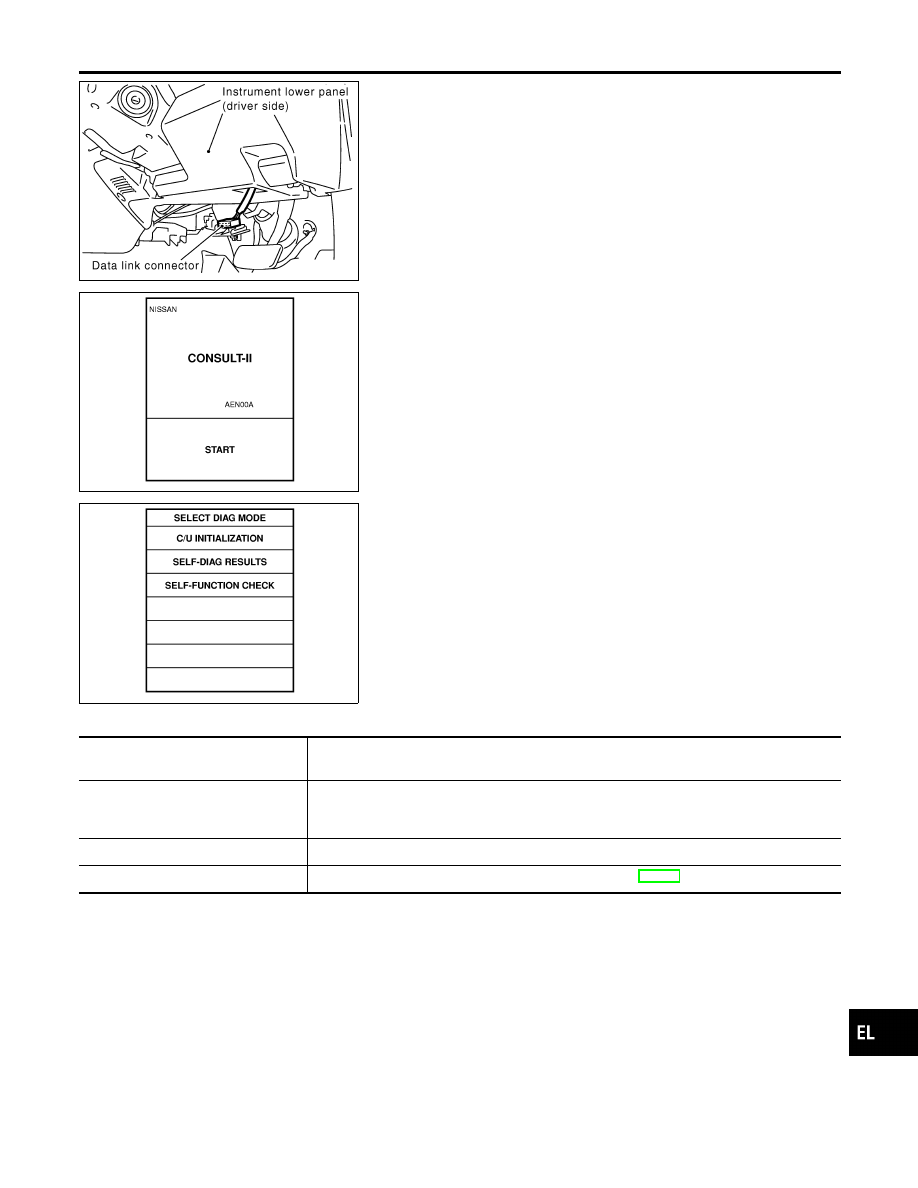

Connect CONSULT-II to data link connector.

SEL943X

4.

Turn ignition switch ON.

5.

Touch “START”.

SEL955W

6.

Perform each diagnostic test mode according to each service
procedure.

For further information, see the CONSULT-II Operation
Manual, NATS.

CONSULT-II DIAGNOSTIC TEST MODE FUNCTION

NMEL0329S02

CONSULT-II DIAGNOSTIC TEST

MODE

Description

C/U INITIALIZATION

When replacing any of the following three components, C/U initialization and re-registration
of all NATS ignition keys are necessary.
(NATS ignition key/IMMU/ECM)

SELF-FUNCTION CHECK

ECM checks its own NATS communication interface by itself.

SELF-DIAG RESULTS

Detected items (screen terms) are as shown in the chart EL-138.

GI

MA

EM

LC

EC

FE

CL

MT

AT

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

NATS (NISSAN ANTI-THEFT SYSTEM)

CONSULT-II

EL-137

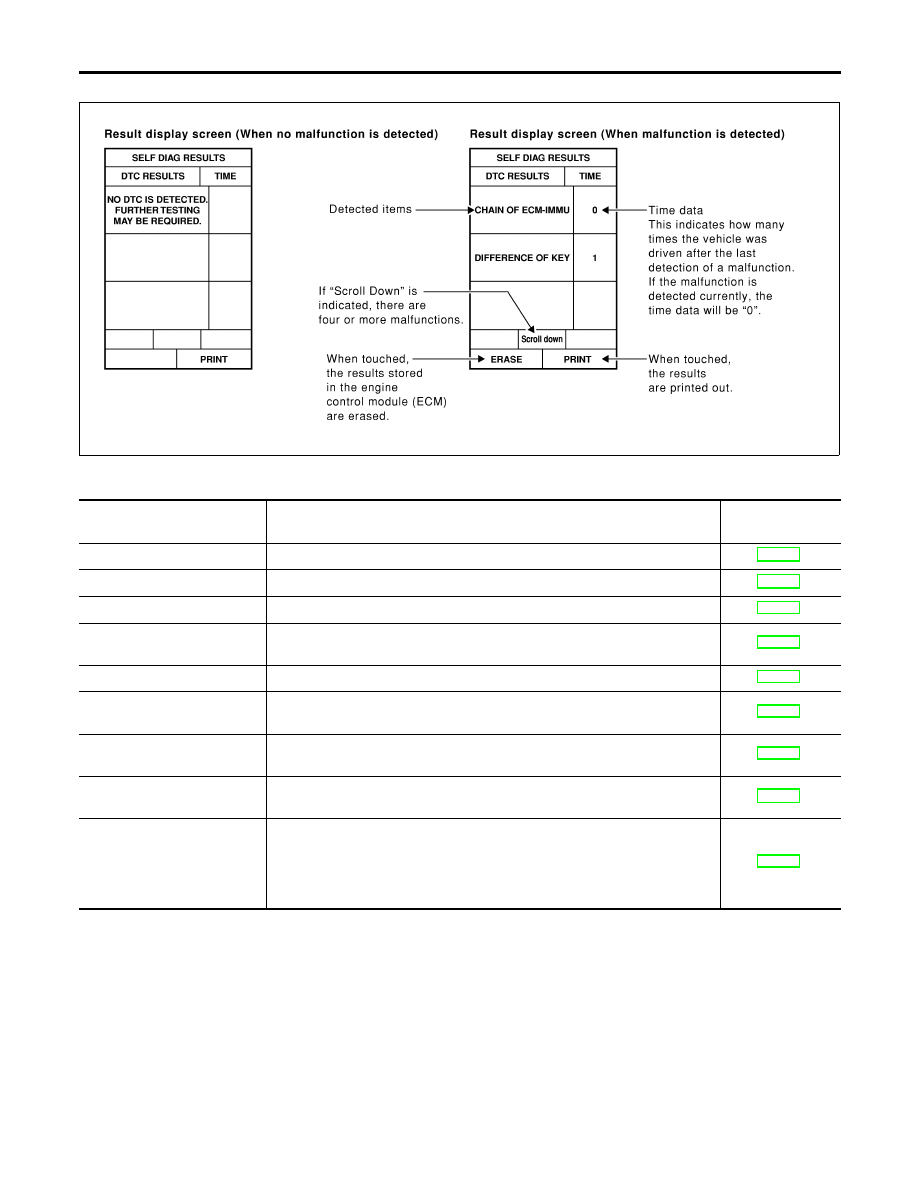

HOW TO READ SELF-DIAGNOSTIC RESULTS

NMEL0329S03

SEL364X

SELF-DIAGNOSTIC RESULTS ITEM CHART

NMEL0329S04

Detected items (Screen

terms)

Description

Reference page

IMMU

ECM received the signal from IMMU that IMMU is malfunctioning.

EL-141

ECM

ECM is malfunctioning.

EL-141

CHAIN OF ECM-IMMU

Communication impossible between ECM and IMMU.

EL-142

DIFFERENCE OF KEY

IMMU can receive the key ID signal but the result of ID verification between
key ID and IMMU is NG.

EL-146

CHAIN OF IMMU-KEY

IMMU cannot receive the key ID signal.

EL-147

ID DISCORD, IMM-ECM

The result of ID verification between IMMU and ECM is NG. System initializa-
tion is required.

EL-148

ELECTRONIC NOISE

Noise (interference) interfered into NATS communication lines during commu-
nicating.

EL-149

DON’T ERASE BEFORE
CHECKING ENG DIAG

Engine trouble data and NATS trouble data have been detected in ECM.

EL-139

LOCK MODE

When the starting operation is carried out 5 or more times consecutively
under the folowing conditions, NATS will shift the mode to one which prevents
the engine from being started.

I

Unregistered ignition key is used

I

IMMU or ECM malfunctioning

EL-152

NATS (NISSAN ANTI-THEFT SYSTEM)

CONSULT-II (Cont’d)

EL-138

Trouble Diagnoses

NMEL0330

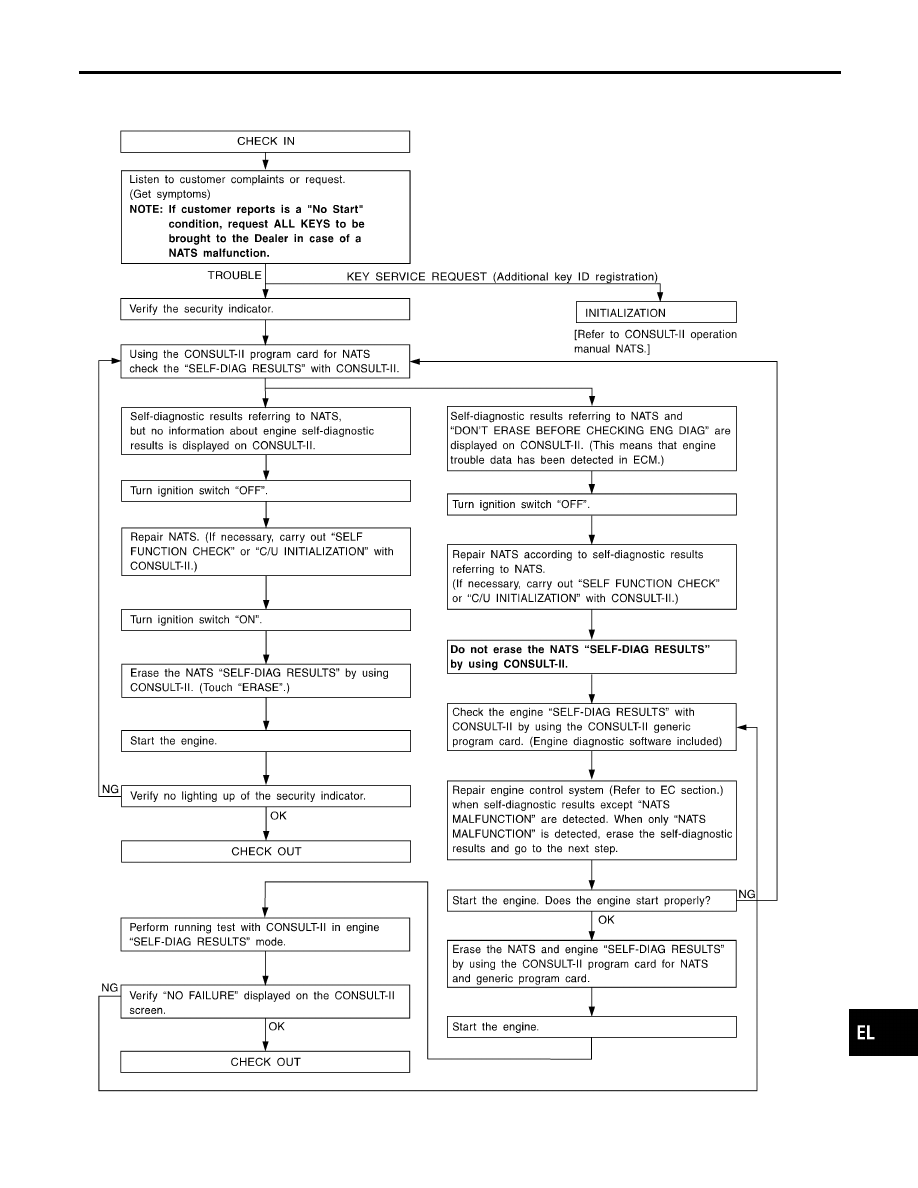

WORK FLOW

NMEL0330S01

SEL932XA

GI

MA

EM

LC

EC

FE

CL

MT

AT

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

NATS (NISSAN ANTI-THEFT SYSTEM)

Trouble Diagnoses

EL-139

SYMPTOM MATRIX CHART 1

NMEL0330S02

(Self-diagnosis related item)

SYMPTOM

Displayed “SELF-DIAG

RESULTS” on CON-

SULT screen.

DIAGNOSTIC PROCE-

DURE

(Reference page)

SYSTEM

(Malfunctioning part or

mode)

REFERENCE PART

NO. OF ILLUSTRATION

ON NEXT PAGE

I

Security indicator
lighting up*

I

Engine will start.

IMMU

PROCEDURE 1

(EL-141)

IMMU

A

ECM

PROCEDURE 2

(EL-141)

ECM

B

I

Security indicator
lighting up*

I

Engine hard to start

CHAIN OF ECM-IMMU

PROCEDURE 3

(EL-142)

Open circuit in battery
voltage line of IMMU
circuit

C1

Open circuit in ignition
line of IMMU circuit

C2

Open circuit in ground
line of IMMU circuit

C3

Open circuit in commu-
nication line between
IMMU and ECM

C4

Short circuit between
IMMU and ECM com-
munication line and bat-
tery voltage line

C4

Short circuit between
IMMU and ECM com-
munication line and
ground line

C4

ECM

B

IMMU

A

DIFFERENCE OF KEY

PROCEDURE 4

(EL-146)

Unregistered key

D

IMMU

A

CHAIN OF IMMU-KEY

PROCEDURE 5

(EL-147)

Malfunction of key ID
chip

E

IMMU

A

ID DISCORD, IMM-ECM

PROCEDURE 6

(EL-148)

System initialisation has
not yet been completed.

F

ECM

F

ELECTRONIC NOISE

PROCEDURE 7

(EL-149)

Noise interference in
communication line

—

LOCK MODE

PROCEDURE 9

(EL-152)

LOCK MODE

D

I

MIL staying ON

I

Security indicator
lighting up*

DON’T ERASE
BEFORE CHECKING
ENG DIAG

WORK FLOW

(EL-139)

Engine trouble data and
NATS trouble data have
been detected in ECM

—

*: When NATS detects trouble, the security indicator lights up while ignition key is in the “ON” position.

NATS (NISSAN ANTI-THEFT SYSTEM)

Trouble Diagnoses (Cont’d)

EL-140
