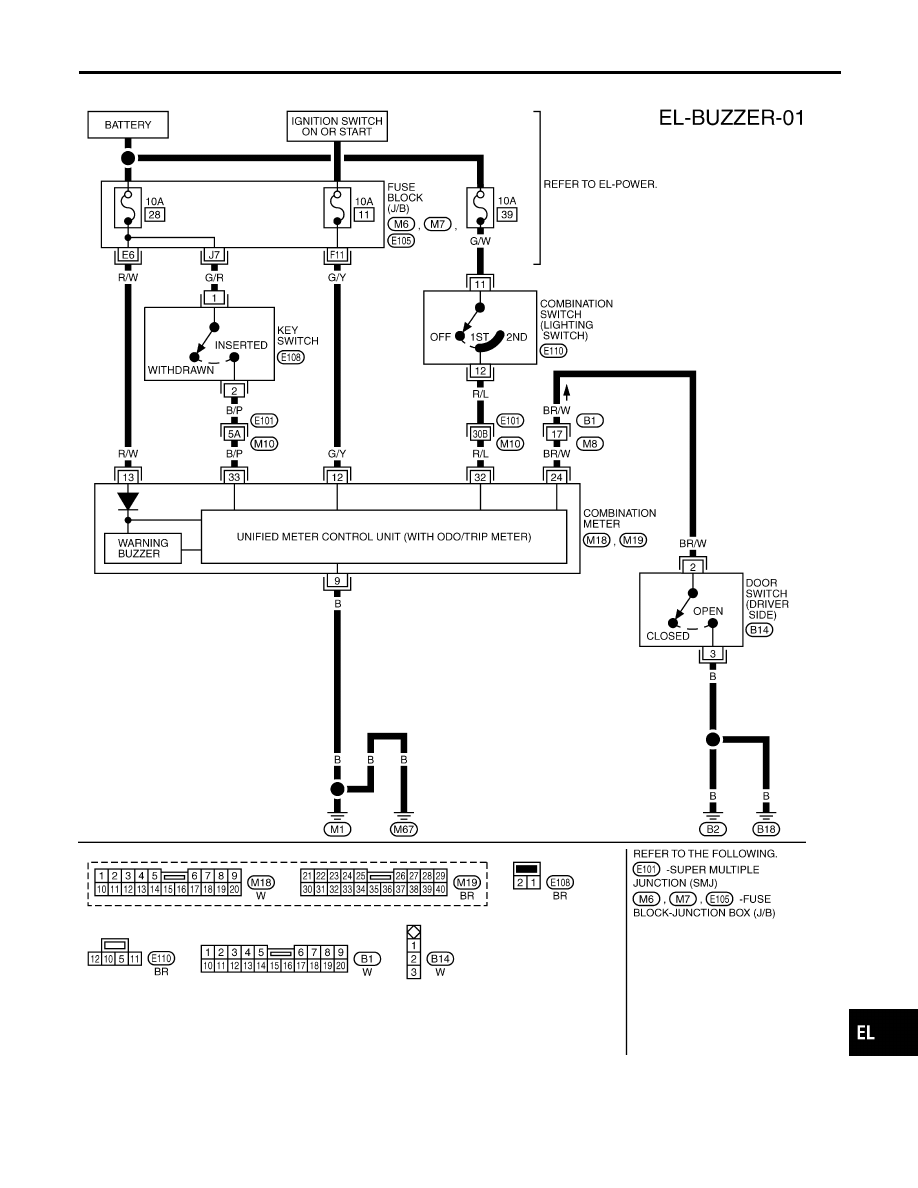

Wiring Diagram — BUZZER —

NMEL0054

TEL808B

GI

MA

EM

LC

EC

FE

CL

MT

AT

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

WARNING BUZZER

Wiring Diagram — BUZZER —

EL-81

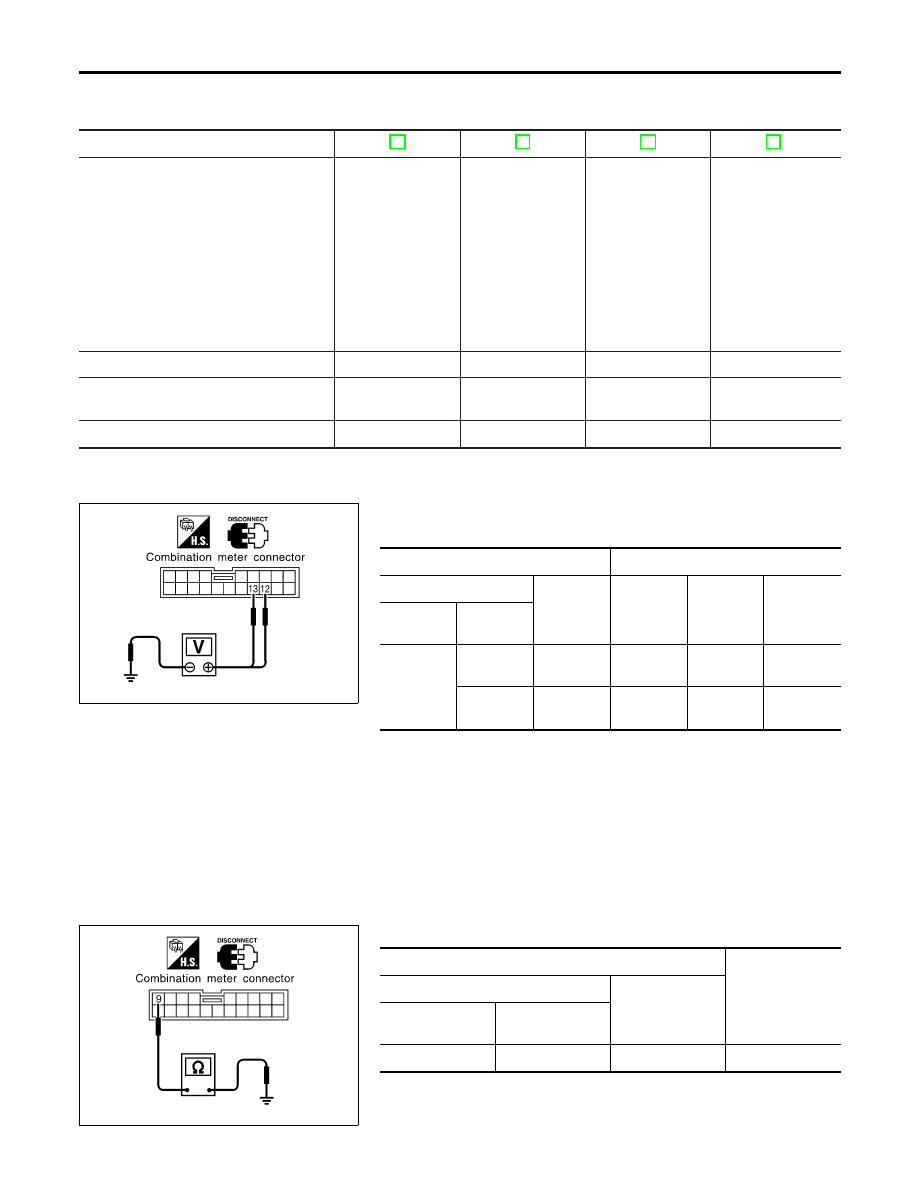

Trouble Diagnoses

NMEL0055

SYMPTOM CHART

NMEL0055S01

REFERENCE PAGE (EL-

)

82

83

84

85

SYMPTOM

POWER

SUPPL

Y

AND

GROUND

CIRCUIT

CHECK

DIAGNOSTIC

PROCEDURE

1

(LIGHTING

SWITCH

INPUT

SIGNAL

CHECK)

DIAGNOSTIC

PROCEDURE

2

(KEY

SWITCH

INSER

T

SIGNAL

CHECK)

DIAGNOSTIC

PROCEDURE

3

Light warning buzzer does not activate.

X

X

X

Ignition key warning buzzer does not acti-
vate.

X

X

X

All warning buzzers do not activate.

X

X

SEL224Y

POWER SUPPLY AND GROUND CIRCUIT CHECK

NMEL0055S02

Power Supply Circuit Check

NMEL0055S0201

Terminals

Ignition switch position

(+)

(−)

OFF

AAC

ON

Connector

Terminal

(Wire color)

M18

13 (R/W)

Ground

Battery
voltage

Battery
voltage

Battery
voltage

12 (G/Y)

Ground

0V

0V

Battery
voltage

If NG, check the following:

I

10A fuse [No. 28, located in fuse block (J/B)]

I

10A fuse [No. 11, located in fuse block (J/B)]

I

Harness for open or short between fuse and combination
meter

SEL225Y

Ground Circuit Check

NMEL0055S0202

Terminals

Continuity

(+)

(−)

Connector

Terminal (Wire

color)

M18

9 (B)

Ground

Yes

WARNING BUZZER

Trouble Diagnoses

EL-82

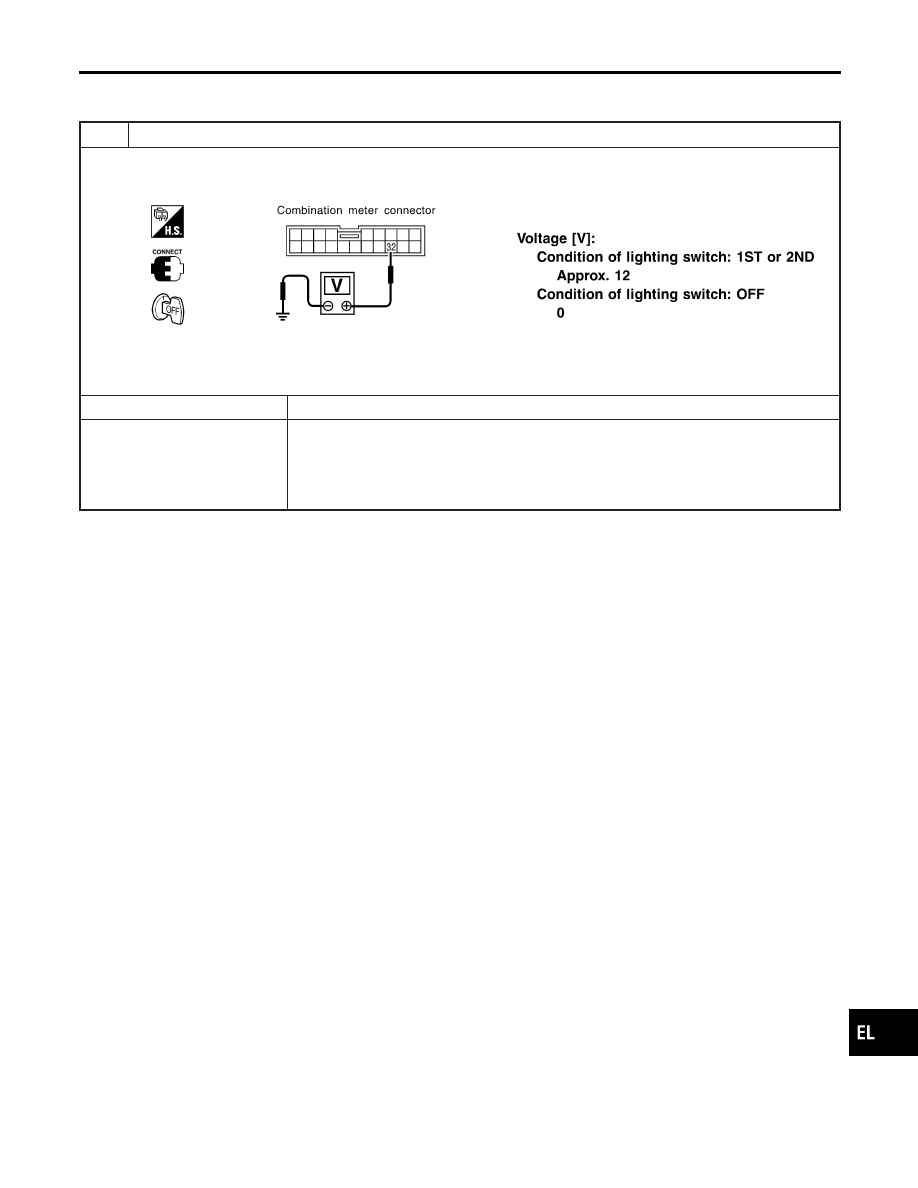

DIAGNOSTIC PROCEDURE 1 (LIGHTING SWITCH
INPUT SIGNAL CHECK)

=NMEL0055S03

1

CHECK LIGHTING SWITCH INPUT SIGNAL

Check voltage between combination meter harness connector M19 terminal 32 (R/L) and ground.

SEL231Y

OK or NG

OK

©

Lighting switch is OK.

NG

©

Check the following.

I

10A fuse (No. 39, located in the fuse and fusible link box)

I

Lighting switch

I

Harness for open or short between combination meter and fuse

I

Harness for open or short between combination meter and lighting switch

GI

MA

EM

LC

EC

FE

CL

MT

AT

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

WARNING BUZZER

Trouble Diagnoses (Cont’d)

EL-83

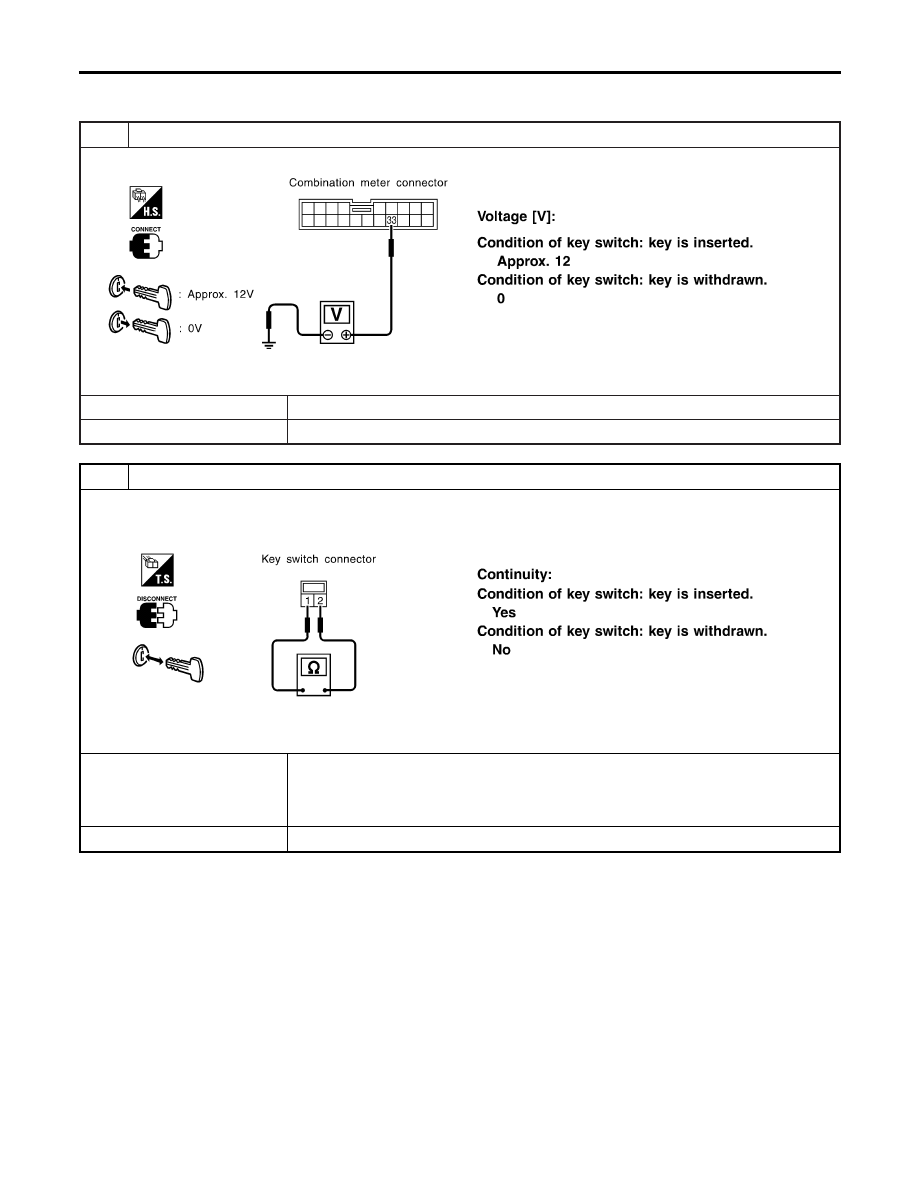

DIAGNOSTIC PROCEDURE 2 (KEY SWITCH INSERT
SIGNAL CHECK)

=NMEL0055S04

1

CHECK KEY SWITCH INPUT SIGNAL

Check voltage between combination meter harness connector M19 terminal 33 (B/P) and ground.

SEL222Y

OK or NG

OK

©

Key switch is OK.

NG

©

GO TO 2.

2

CHECK KEY SWITCH (INSERT)

1. Disconnect key switch harness connector.
2. Check continuity between key switch harness connector E108 terminals 1 and 2.

SEL223Y

OK or NG

OK

©

Check the following.

I

10A fuse [No. 28, located in fuse block (J/B)]

I

Harness for open or short between key switch and fuse

I

Harness for open or short between combination meter and key switch

NG

©

Replace key switch.

WARNING BUZZER

Trouble Diagnoses (Cont’d)

EL-84
