Diagnostic Procedure

=NMEC0793

1

INSPECTION START

Do you have CONSULT-II?

Yes or No

Yes

©

GO TO 2.

No

©

GO TO 3.

2

CHECK OVERALL FUNCTION

With CONSULT-II

1. Start engine.

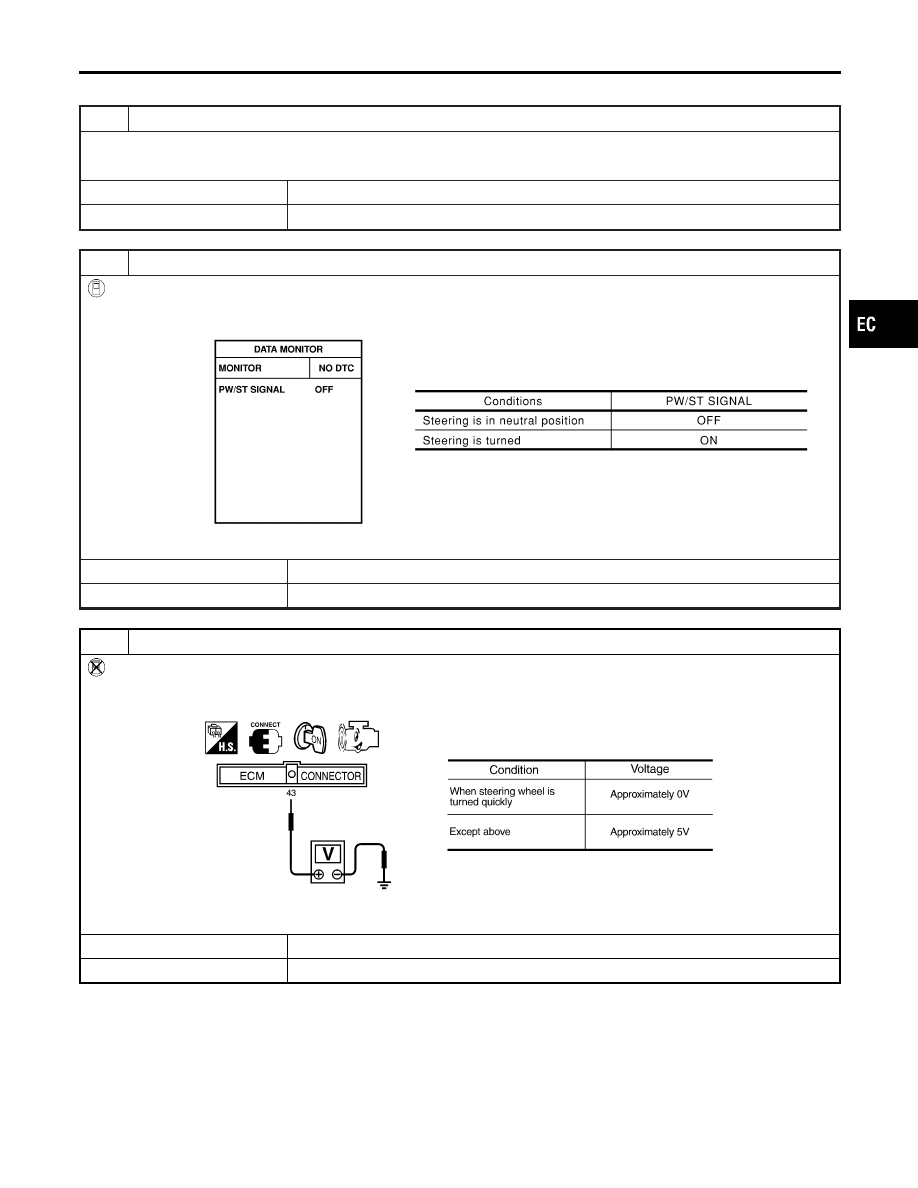

2. Check “PW/ST SIGNAL” in “DATA MONITOR” mode with CONSULT-II under the following conditions.

SEF311Y

OK or NG

OK

©

INSPECTION END

NG

©

GO TO 4.

3

CHECK OVERALL FUNCTION

Without CONSULT-II

1. Start engine.
2. Check voltage between ECM terminal 43 and ground under the following conditions.

SEC425C

OK or NG

OK

©

INSPECTION END

NG

©

GO TO 4.

GI

MA

EM

LC

FE

CL

MT

AT

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

POWER STEERING OIL PRESSURE SWITCH

Diagnostic Procedure

EC-215

4

CHECK GROUND CIRCUIT

1. Turn ignition switch “OFF”.

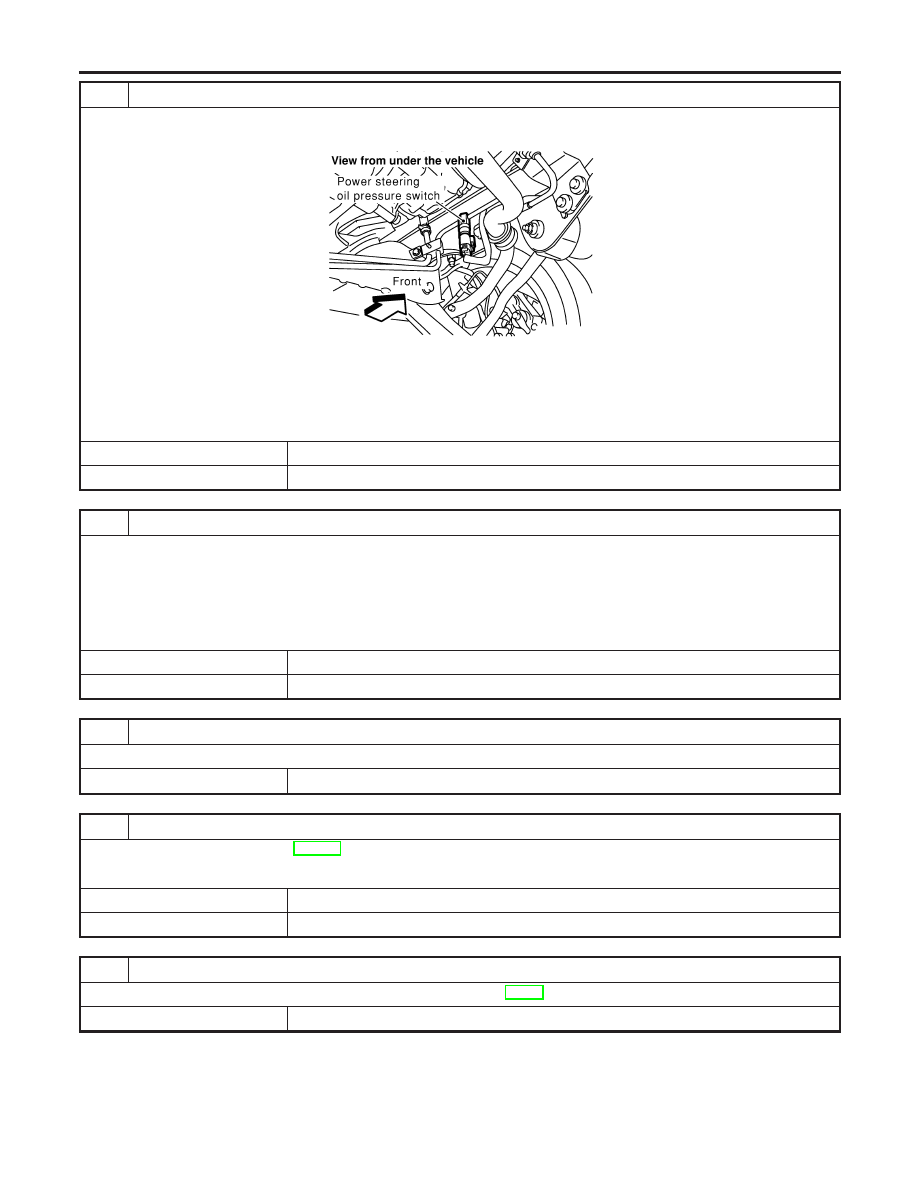

2. Disconnect power steering oil pressure switch harness connector.
