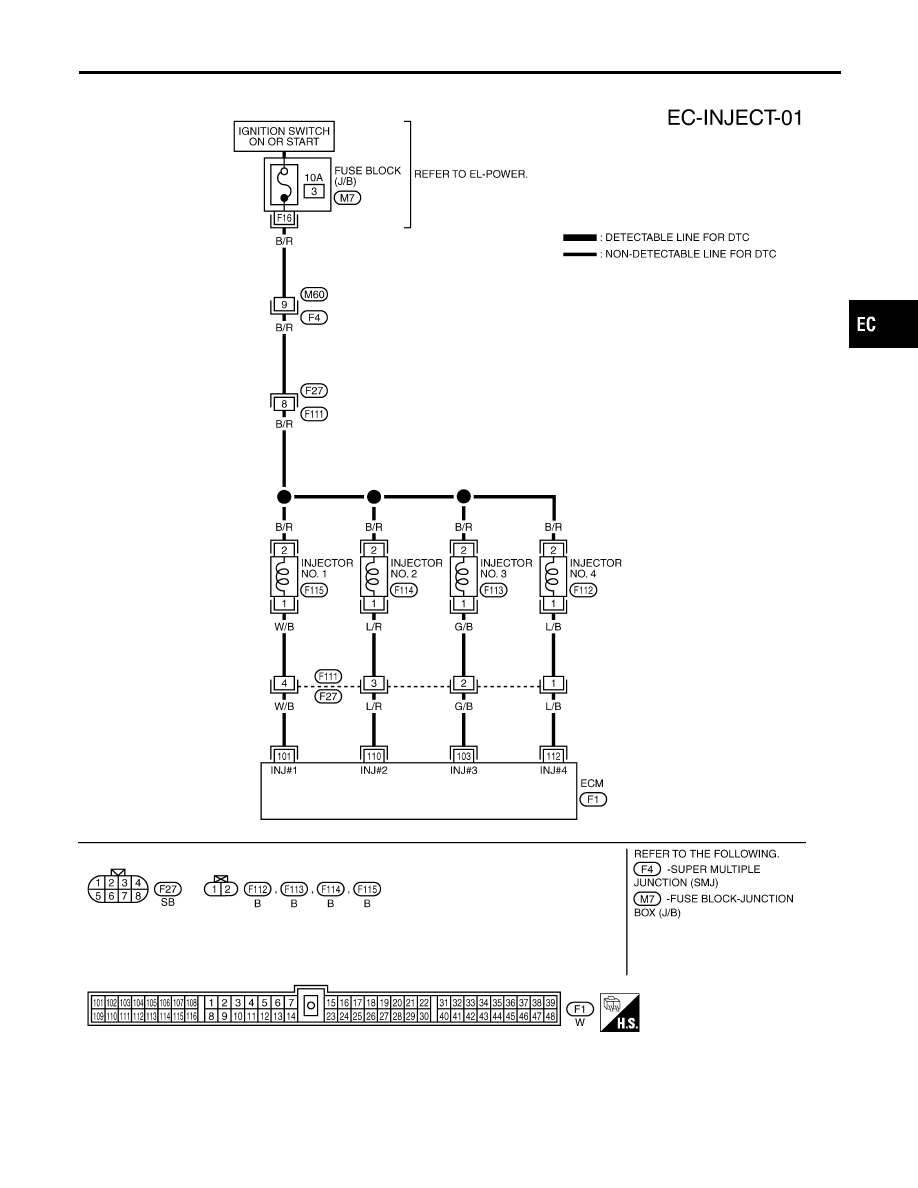

Wiring Diagram

NMEC0770

TEC811

GI

MA

EM

LC

FE

CL

MT

AT

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

INJECTOR

Wiring Diagram

EC-195

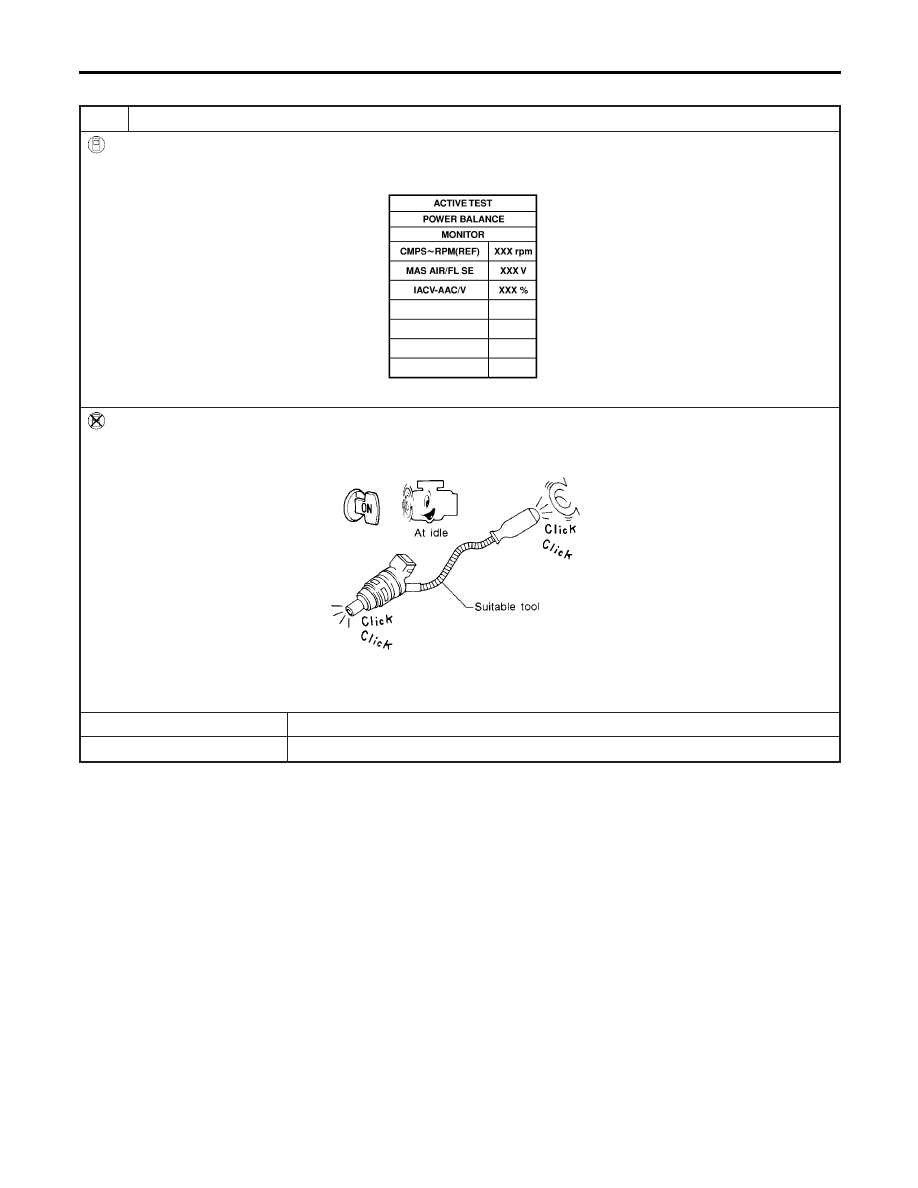

Diagnostic Procedure

NMEC0771

1

CHECK OVERALL FUNCTION

With CONSULT-II

1. Start engine.
2. Perform “POWER BALANCE” in “ACTIVE TEST” mode with CONSULT-II.

PEF389V

3. Make sure that each circuit produces a momentary engine speed drop.

Without CONSULT-II

1. Start engine.
2. Listen to each injector operating sound.

MEC703B

Clicking noise should be heard.

OK or NG

OK

©

INSPECTION END

NG

©

GO TO 2.

INJECTOR

Diagnostic Procedure

EC-196

2

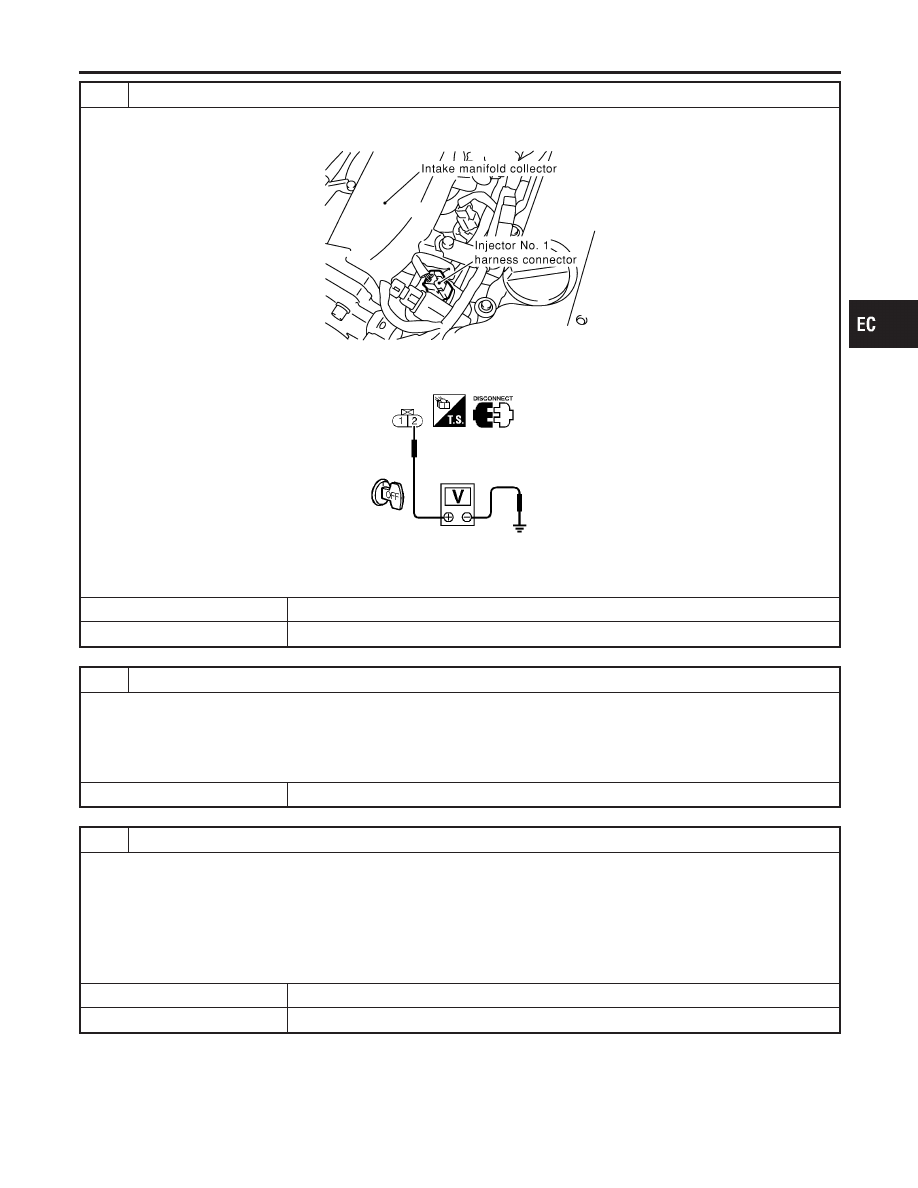

CHECK POWER SUPPLY

1. Stop engine.
2. Disconnect injector harness connector.

SEC392C

3. Turn ignition switch “ON”.
4. Check voltage between terminal 2 and ground with CONSULT-II or tester.

SEF078W

Voltage: Battery voltage

OK or NG

OK

©

GO TO 4.

NG

©

GO TO 3.

3

DETECT MALFUNCTIONING PART

Check the following.

I

10A fuse

I

Harness connectors M60, F4

I

Harness connectors F27, F111

I

Harness for open or short between injector and fuse

©

Repair harness or connectors.

4

CHECK OUTPUT SIGNAL CIRCUIT

1. Turn ignition switch “OFF”.
2. Disconnect ECM harness connector.
3. Check harness continuity between injector harness connector terminal 1 and ECM terminals 101, 103, 110, 112.

Refer to wiring diagram.

Continuity should exist.

4. Also check harness for short to ground and short to power.

OK or NG

OK

©

GO TO 6.

NG

©

GO TO 5.

GI

MA

EM

LC

FE

CL

MT

AT

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

INJECTOR

Diagnostic Procedure (Cont’d)

EC-197

5

DETECT MALFUNCTIONING PART

Check the following.

I

Harness connectors F27, F111

I

Harness for open or short between ECM and injector.

©

Repair open circuit or short to ground or short to power in harness or connectors.

6

CHECK INJECTOR

Refer to “Component Inspection”, EC-198.

OK or NG

OK

©

GO TO 7.

NG

©

Replace injector.

7

CHECK INTERMITTENT INCIDENT

Perform “TROUBLE DIAGNOSIS FOR INTERMITTENT INCIDENT”, EC-82.

©

INSPECTION END

SEF625V

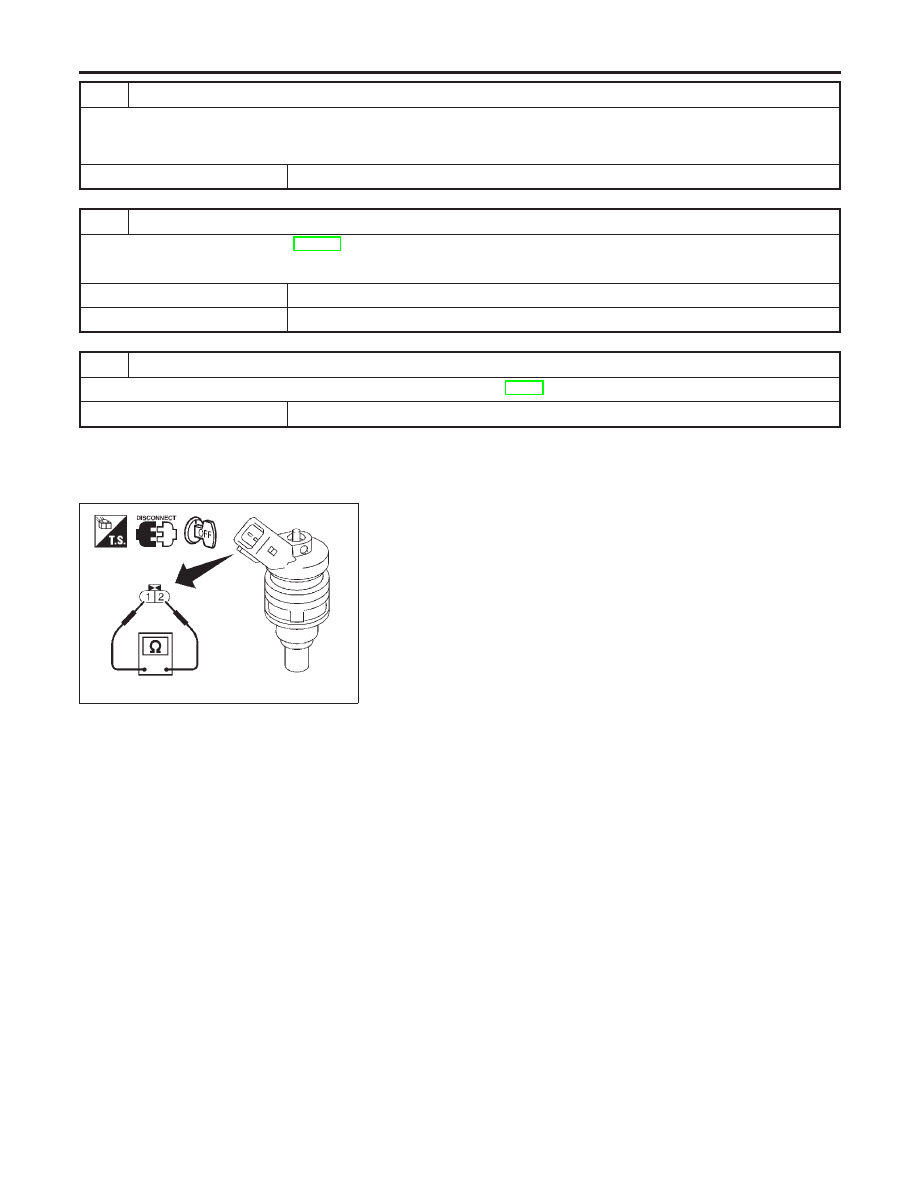

Component Inspection

NMEC0772

INJECTOR

NMEC0772S01

1.

Disconnect injector harness connector.

2.

Check resistance between terminals as shown in the figure.

Resistance: Approximately 11

Ω

[at 20°C (68°F)]

If NG, replace injector.

INJECTOR

Diagnostic Procedure (Cont’d)

EC-198
