Wiring Diagram

NMEC0736

TEC809

GI

MA

EM

LC

FE

CL

MT

AT

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

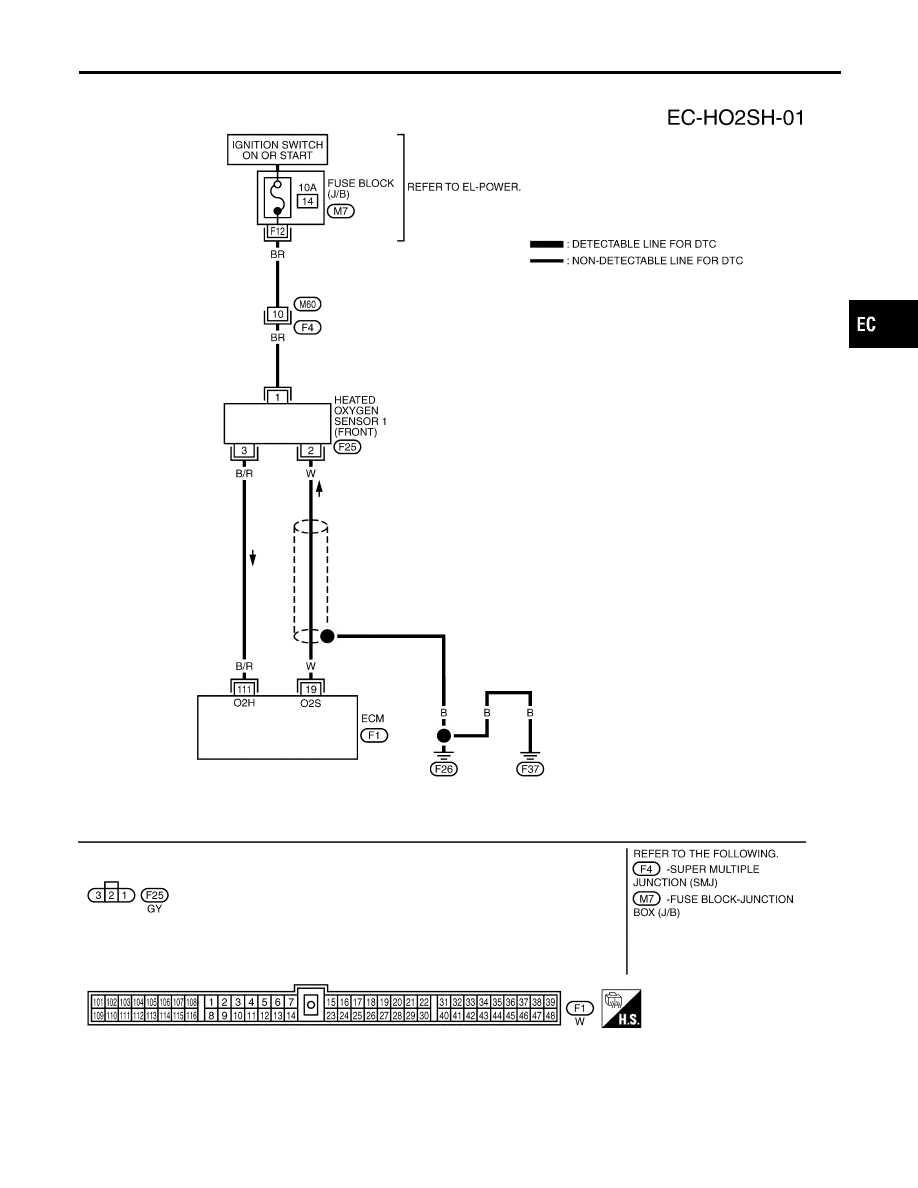

HEATED OXYGEN SENSOR 1 HEATER (FRONT)

Wiring Diagram

EC-159

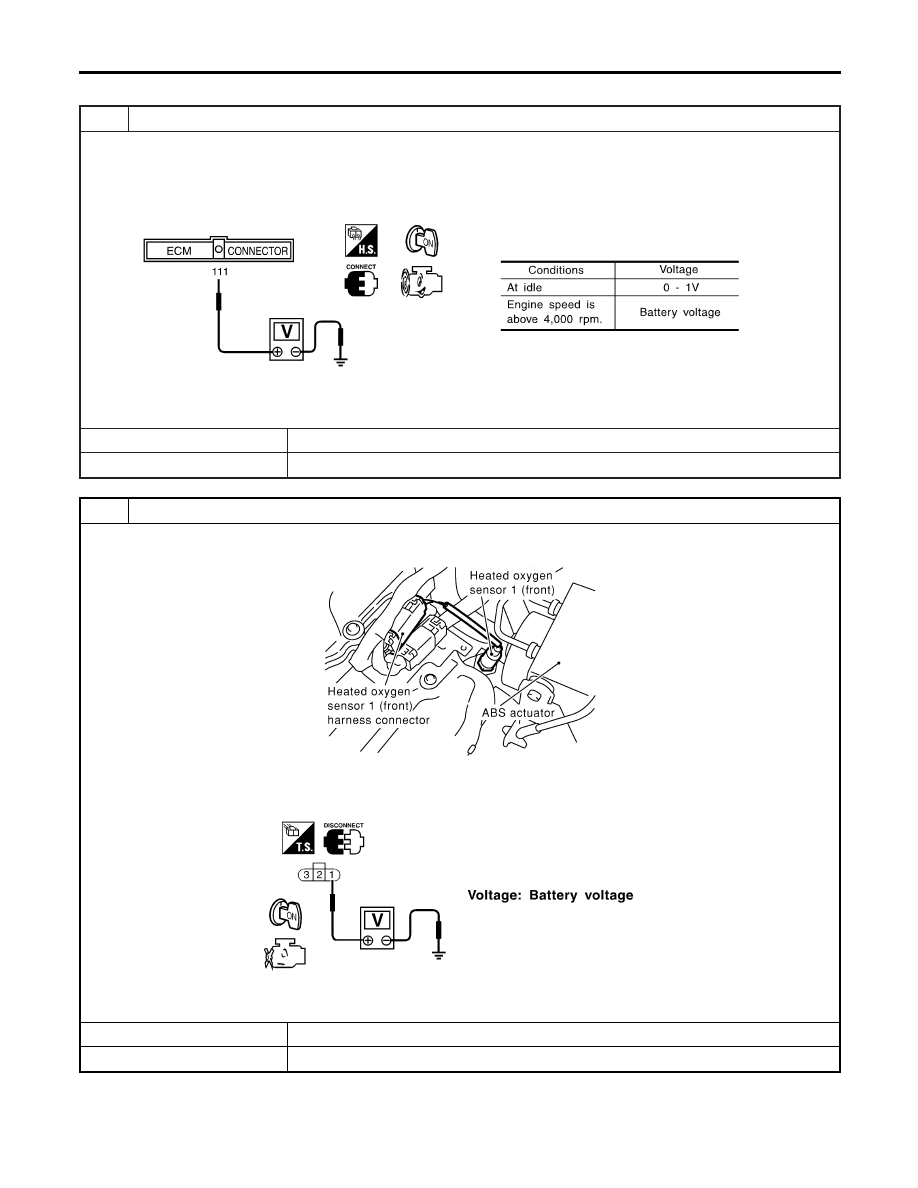

Diagnostic Procedure

NMEC0737

1

CHECK OVERALL FUNCTION

1. Turn ignition switch “ON”.
2. Set the tester probe between ECM terminal 111 [HO2S1 heater (front) signal] and ground.
3. Start engine and let it idle.
4. Check the voltage under the following conditions.

SEC420C

OK or NG

OK

©

INSPECTION END

NG

©

GO TO 2.

2

CHECK POWER SUPPLY

1. Turn ignition switch “OFF”.
2. Disconnect heated oxygen sensor 1 (front) harness connector.

SEC383C

3. Turn ignition switch “ON”.
4. Check voltage between HO2S1 terminal 1 and ground with CONSULT-II or tester.

SEC399C

OK or NG

OK

©

GO TO 4.

NG

©

GO TO 3.

HEATED OXYGEN SENSOR 1 HEATER (FRONT)

Diagnostic Procedure

EC-160

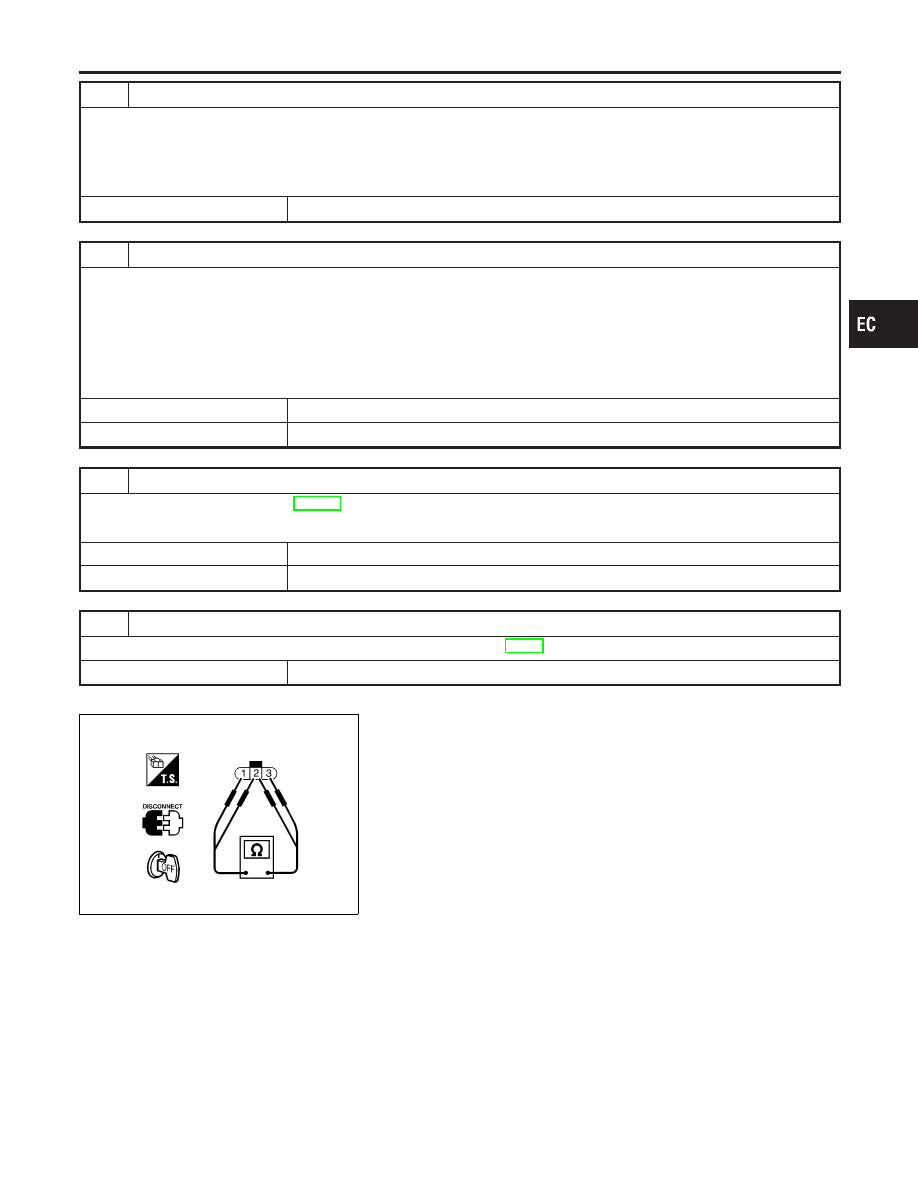

3

DETECT MALFUNCTIONING PART

Check the following.

I

Harness connectors F4, M60

I

Fuse block (J/B) connector M7

I

10A fuse

I

Harness for open or short between heated oxygen sensor 1 (front) and fuse

©

Repair harness or connectors.

4

CHECK GROUND CIRCUIT

1. Turn ignition switch “OFF”.
2. Disconnect ECM harness connector.
3. Check harness continuity between HO2S1 terminal 3 and ECM terminal 111.

Refer to wiring diagram.

Continuity should exist.

4. Also check harness for short to ground and short to power.

OK or NG

OK

©

GO TO 5.

NG

©

Repair open circuit or short to ground or short to power in harness or connectors.

5

CHECK HEATED OXYGEN SENSOR 1 HEATER (FRONT)

Refer to “Component Inspection”, EC-161.

OK or NG

OK

©

GO TO 6.

NG

©

Replace heated oxygen sensor 1 (front).

6

CHECK INTERMITTENT INCIDENT

Perform “TROUBLE DIAGNOSIS FOR INTERMITTENT INCIDENT”, EC-82.

©

INSPECTION END

SEC400C

Component Inspection

NMEC0738

HEATED OXYGEN SENSOR 1 HEATER (FRONT)

NMEC0738S01

Check resistance between terminals 3 and 1.

Resistance: 2.3 - 4.3

Ω

at 25°C (77°F)

Check continuity between terminals 2 and 1, 3 and 2.

Continuity should not exist.

If NG, replace the heated oxygen sensor 1 (front).

CAUTION:

I

Discard any heated oxygen sensor which has been
dropped from a height of more than 0.5 m (19.7 in) onto a
hard surface such as a concrete floor; use a new one.

I

Before installing new oxygen sensor, clean exhaust sys-
tem threads using Oxygen Sensor Thread Cleaner tool
and approved anti-seize lubricant.

GI

MA

EM

LC

FE

CL

MT

AT

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

HEATED OXYGEN SENSOR 1 HEATER (FRONT)

Diagnostic Procedure (Cont’d)

EC-161

SEF080X

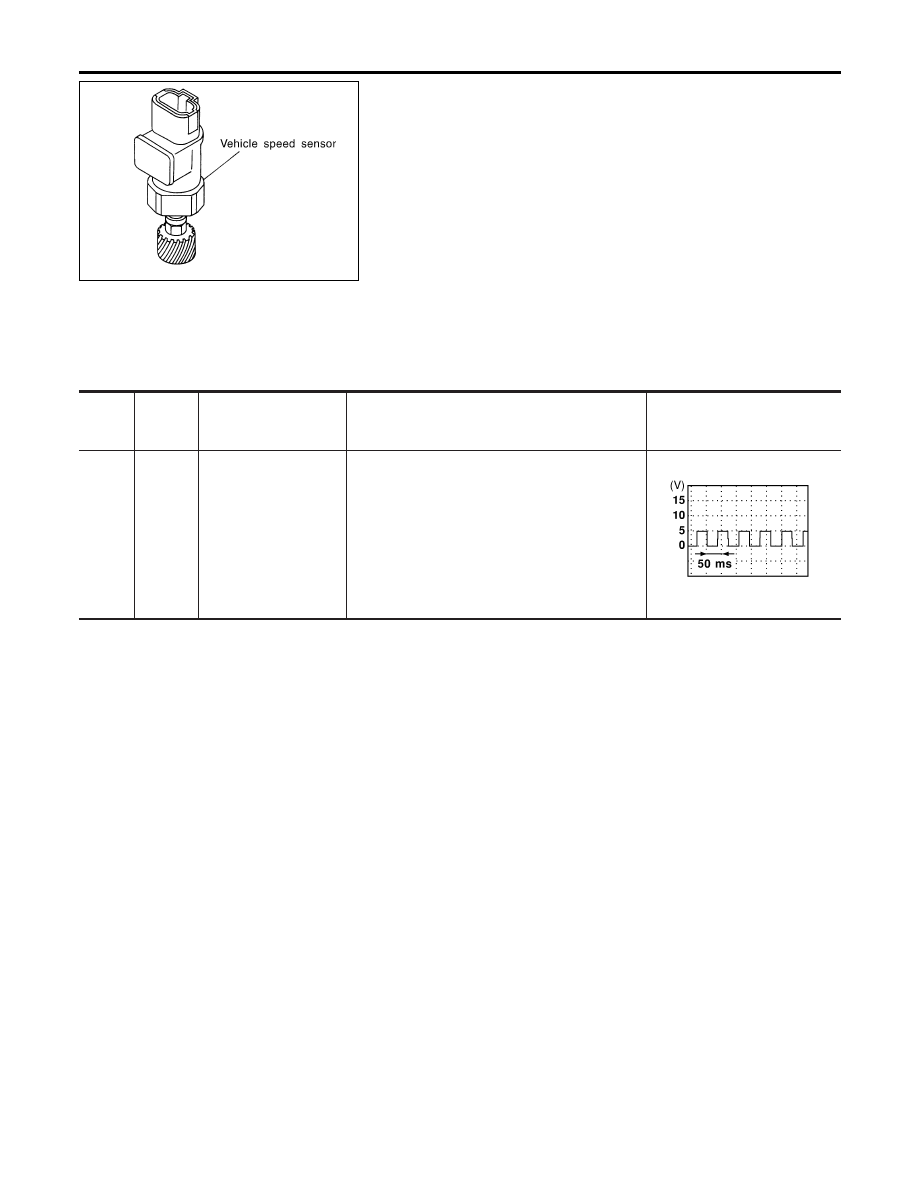

Component Description

NMEC0739

The vehicle speed sensor is installed in the transaxle. It contains a
pulse generator which provides a vehicle speed signal to the
speedometer. The speedometer then sends a signal to the ECM.

ECM Terminals and Reference Value

NMEC0740

Specification data are reference values and are measured between each terminal and ground.

CAUTION:

Do not use ECM ground terminals when measuring input/output voltage. Doing so may result in dam-
age to the ECM’s transistor. Use a grond other than ECM terminals, such as the ground.

TER-

MINAL

NO.

WIRE

COLOR

ITEM

CONDITION

DATA (DC Voltage)

32

W/PU

Vehicle speed sensor

[Engine is running]

I

Lift up the vehicle

I

Shift gear “ON”

I

Vehicle speed is 40 km/h (25 MPH)

2.0 - 3.0V

SEC368C

VEHICLE SPEED SENSOR (VSS)

Component Description

EC-162
